Régénération du variateur ELAU MC-4/11/03/400

La régénération du variateur ELAU MC-4/11/03/400 est un service destiné aux sites industriels où une panne d’entraînement d’axe peut arrêter une machine, une ligne d’emballage, un module de positionnement ou tout un poste de production. Il convient toutefois de préciser que ELAU MC-4/11/03/400 V est techniquement un servovariateur numérique de la famille PacDrive MC-4, même si, dans la pratique des services de maintenance, il est très souvent recherché comme variateur ELAU.

Si le module ne signale pas l’état prêt, si un problème apparaît au niveau de l’axe, de la communication sercos, de l’alimentation, de l’encodeur, ou si la machine ne peut pas passer en cycle automatique, un diagnostic rapide du servovariateur permet de limiter le temps d’arrêt. Dans de nombreux cas, la réparation ELAU MC-4/11/03/400 peut être plus rentable que la recherche d’une pièce de rechange difficile à trouver.

Votre ELAU MC-4/11/03/400 est endommagé ? Préparez la référence du module, une description des symptômes de panne et les informations concernant la machine dans laquelle l’appareil fonctionne. Cela facilite l’évaluation initiale et accélère le devis de réparation.

Appelez : +48 717 500 983

Régénération ELAU MC-4/11/03/400. Ce qu’il faut savoir avant d’envoyer le module au service

Le ELAU MC-4/11/03/400 est-il un variateur ou un servovariateur ?

Dans les demandes de devis, le terme variateur ELAU MC-4 apparaît souvent, car l’appareil assure la commande de l’entraînement dans la machine. Du point de vue de l’automatisation, il s’agit toutefois d’un servovariateur numérique conçu pour commander un axe d’entraînement dans le système PacDrive.

Le modèle ELAU MC-4/11/03/400 V appartient à la famille PacDrive MC-4. La désignation de l’appareil peut être décomposée comme suit :

• MC-4 – famille de servovariateurs PacDrive MC-4,
• 11 – variante matérielle,
• 03 – courant nominal 3 A,
• 400 – version d’alimentation triphasée 400 V,
• 13 13 02 45 – numéro de commande de ce modèle.

Cette information est importante aussi bien pour le service maintenance que pour les achats techniques. Dans une demande de service, la désignation complète du modèle réduit le risque d’erreur. La famille PacDrive peut inclure des appareils similaires avec d’autres paramètres de courant, d’autres alimentations ou d’autres variantes matérielles.

PacDrive MC-4 – paramètres essentiels du modèle MC-4/11/03/400 V

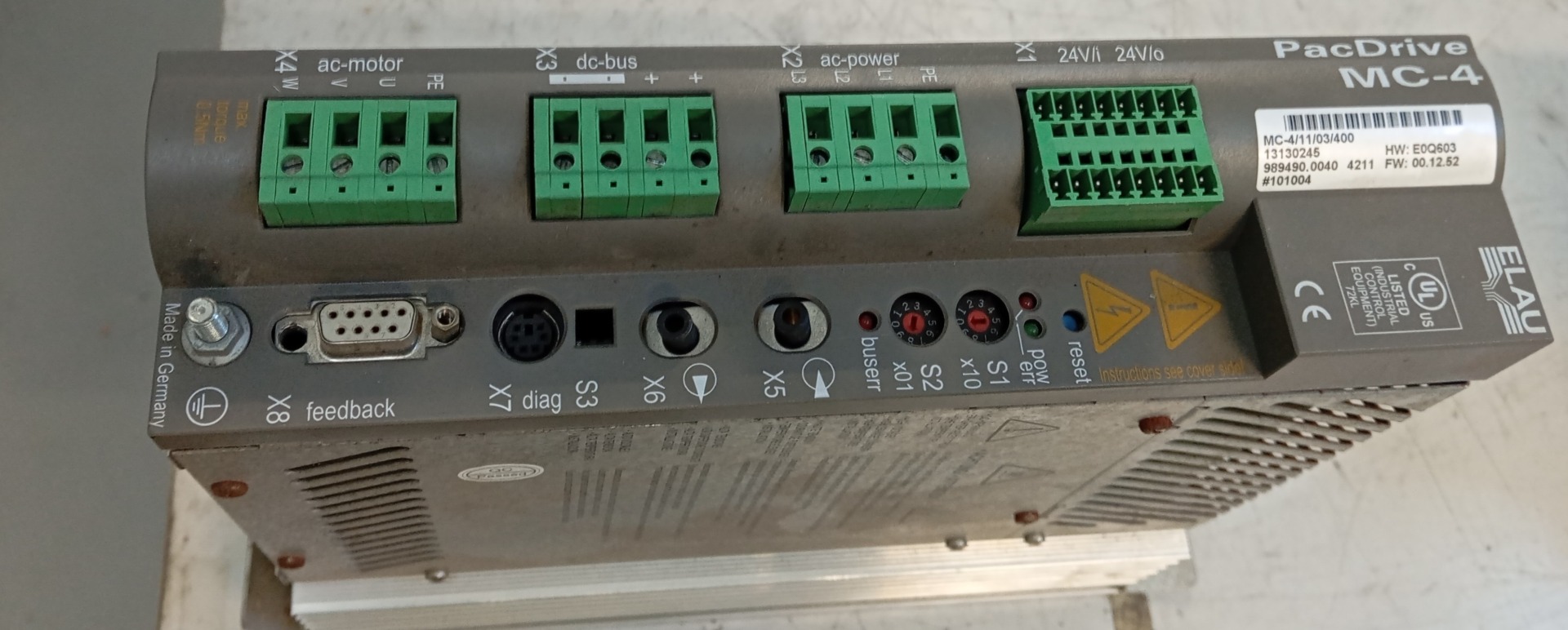

Le ELAU MC-4/11/03/400 V possède une construction compacte et fermée, destinée au montage mural dans une armoire de commande. Dans un seul boîtier sont intégrés l’alimentation, l’étage de puissance et le régulateur servo logiciel. La communication avec le contrôleur PacDrive s’effectue via l’interface fibre optique sercos.

L’appareil prend en charge les encodeurs monotour et multitour, ainsi que la reconnaissance automatique du moteur SH à partir de la plaque signalétique électronique. Du point de vue du service, cela est important lors du diagnostic des erreurs d’axe, des problèmes d’identification du moteur, des signaux de retour et de la communication entre le contrôleur et l’amplificateur.

Paramètres principaux du ELAU MC-4/11/03/400 V

Paramètre	Valeur
Type d’appareil	Servovariateur numérique PacDrive MC-4
Axe pris en charge	Un axe d’entraînement
Numéro de commande	13 13 02 45
Alimentation réseau	3 × 380 Vac -10% à 3 × 480 Vac +10%, 48…62 Hz
Tension de commande	24 Vdc -15% / +25%
Consommation de courant du circuit de commande	1 A
Tension DC Bus	530…680 Vdc
Capacité DC Bus	165 µF
Seuil de surtension DC Bus	860 Vdc
Courant nominal	3 Aeff à 8 kHz
Courant de crête	7,5 Aeff pendant 1 seconde
Puissance nominale	2,1 kVA
Sortie moteur	3 × 0…480 Vac
Résistance de freinage	120 Ω, 50 W en continu, 5 kW en crête
Refroidissement	Convection naturelle
Indice de protection	IP20
Température de fonctionnement	+5…+45°C, avec réduction de puissance jusqu’à +55°C
Poids	3,1 kg

Des paramètres aussi précis sont utiles non seulement pour le service, mais également pour les achats techniques. Lors de la comparaison entre réparation, régénération et achat d’une pièce de rechange, il faut vérifier non seulement la référence du modèle, mais aussi la variante de courant, l’alimentation, la compatibilité avec le système PacDrive et le mode de communication.

Où fonctionne le ELAU MC-4/11/03/400 et pourquoi sa panne arrête-t-elle la production ?

Le servovariateur ELAU MC-4/11/03/400 fonctionne dans des systèmes où la commande précise du mouvement est essentielle. Il peut assurer le positionnement, la synchronisation des axes, le mouvement d’un module d’exécution ou l’entraînement d’une machine d’emballage, de transport ou de production.

Si l’appareil commande un axe critique, sa panne peut empêcher le démarrage de tout le cycle machine. Pour la maintenance, le problème ne se limite alors pas à la défaillance électronique elle-même. Les coûts les plus importants apparaissent lorsque l’arrêt affecte le planning de production, la disponibilité des opérateurs, les délais de livraison, les pertes de matière ou la nécessité d’un changement d’outillage en urgence sur la ligne.

Si une panne du ELAU MC-4 bloque la production, il ne faut pas limiter le diagnostic à la seule réinitialisation des erreurs. Le module peut nécessiter un contrôle de l’alimentation, du circuit DC Bus, de l’étage de puissance, des voies de signal, des entrées de sécurité, de l’encodeur, de la communication sercos et des éléments d’exécution.

Quels symptômes peuvent indiquer une détérioration du ELAU MC-4 ?

Les symptômes de panne peuvent être variés, car le ELAU MC-4/11/03/400 réunit dans un seul boîtier l’alimentation, l’étage de puissance et le régulateur servo. Dans la pratique du service, pour ce type d’appareil, il faut observer à la fois le comportement du module lui-même et celui de l’ensemble de l’axe d’entraînement.

Les symptômes typiques pouvant indiquer la nécessité d’un diagnostic ou d’une réparation du ELAU MC-4/11/03/400 incluent :

• le servovariateur ne passe pas à l’état prêt,
• le signal Ready est absent,
• la machine signale une erreur d’axe ou ne permet pas de démarrer le cycle automatique,
• des problèmes apparaissent avec l’entrée de sécurité Inverter Enable,
• il y a absence de communication ou communication instable via l’interface sercos,
• le module ne reconnaît pas correctement le moteur SH,
• des erreurs d’encodeur ou de retour SinCos apparaissent,
• l’axe donne des à-coups, s’arrête, perd sa position ou n’atteint pas les paramètres demandés,
• les protections déclenchent après la mise sous tension,
• le module ne démarre pas après une coupure d’alimentation, une surtension ou une panne dans l’armoire de commande.

De tels symptômes ne signifient pas toujours que le servovariateur lui-même est endommagé. La cause peut également provenir du moteur, des câbles, de l’encodeur, du frein, de l’alimentation 24 Vdc, d’un problème dans le circuit de sécurité ou d’une défaillance du contrôleur. C’est pourquoi la réparation ELAU MC-4/11/03/400 doit commencer par un diagnostic, et non par un remplacement aléatoire de composants.

Vous observez l’un de ces symptômes ? Décrivez ce qui se passe après la mise sous tension, si le signal Ready apparaît, si les autres axes fonctionnent et si la panne est apparue soudainement, après un arrêt, après une coupure d’alimentation ou après des travaux dans l’armoire. Une telle description facilite considérablement l’évaluation de service.

Absence du signal Ready, problème avec Inverter Enable ou erreurs d’axe

Le signal Ready et l’entrée de sécurité Inverter Enable sont essentiels pour le démarrage correct de l’entraînement. Si le module ne signale pas l’état prêt, la machine peut rester bloquée malgré la présence de la tension d’alimentation.

Dans une telle situation, il faut vérifier non seulement l’amplificateur lui-même, mais aussi les circuits de commande 24 Vdc, les signaux de sécurité, les connecteurs et la communication avec le contrôleur. En cas de panne interne du module, le problème peut concerner les circuits d’alimentation, l’électronique de commande, les voies d’entrée, des dommages après surtension ou les éléments responsables de la surveillance du fonctionnement de l’entraînement.

Les tentatives répétées de redémarrage de l’appareil sans diagnostic peuvent aggraver les dommages. Dans un environnement de production, cette pratique prolonge souvent l’arrêt au lieu de résoudre réellement le problème.

Problèmes de communication sercos, d’encodeur SinCos ou de reconnaissance du moteur SH

Le ELAU MC-4/11/03/400 communique avec le contrôleur PacDrive via l’interface sercos à fibre optique. Les problèmes de communication peuvent provenir de dommages sur la voie optique, d’erreurs côté installation, de problèmes avec le contrôleur ou d’une défaillance du module lui-même.

Il convient également de vérifier l’état des connexions, le bon positionnement des connecteurs et le comportement des autres appareils du système. Si le problème concerne uniquement un axe, cela resserre le diagnostic, mais ne confirme toujours pas automatiquement la défaillance d’un élément précis.

Le second domaine de diagnostic concerne le retour d’information. Le module prend en charge les encodeurs monotour et multitour ainsi qu’un connecteur d’encodeur SinCos. Si l’entraînement ne reconnaît pas le moteur SH, si l’axe ne démarre pas ou si des erreurs de position apparaissent, le service doit vérifier à la fois le module, les câbles moteur, les câbles encodeur et le moteur lui-même.

Panne après surtension, surcharge ou problèmes de DC Bus

Le modèle MC-4/11/03/400 V fonctionne avec une tension de circuit intermédiaire DC Bus de 530…680 Vdc, et le seuil de surtension est défini à 860 Vdc. Cela signifie que le circuit interne fonctionne sous hautes tensions et est sensible aux conditions d’alimentation incorrectes, aux surtensions, aux défauts dans le circuit de freinage ou aux surcharges.

Les symptômes de problèmes dans cette zone peuvent inclure le déclenchement des protections, l’absence de démarrage après la mise sous tension, un fonctionnement instable de l’axe, une surchauffe, des dommages de l’étage de puissance ou des réactions d’erreurs liées à l’alimentation.

Dans ces cas, la régénération du variateur ELAU MC-4 doit inclure un contrôle précis des composants de puissance et du circuit intermédiaire. Un simple remplacement sans recherche de la cause peut provoquer une nouvelle panne après l’installation du module dans la machine.

Réparation PacDrive MC-4 en pratique – diagnostic, régénération et décision de service

À quoi ressemble le diagnostic du ELAU MC-4/11/03/400 en service ?

Un diagnostic professionnel ne doit pas se limiter à l’inspection visuelle du boîtier. Le ELAU MC-4/11/03/400 est un appareil intégré, c’est pourquoi le service doit vérifier plusieurs zones simultanément : alimentation, circuit intermédiaire, étage de puissance, électronique de commande, voies d’entrée et de sortie, communication, connecteurs et éléments exposés au vieillissement.

En pratique, le processus de diagnostic peut inclure :

• la vérification de la désignation complète du module et du numéro de commande,
• l’inspection visuelle à la recherche de traces de surchauffe, d’encrassement, d’humidité ou de dommages mécaniques,
• le contrôle des circuits d’alimentation 400 Vac et 24 Vdc,
• le contrôle des entrées numériques 20…30 Vdc, du signal Ready et de Inverter Enable,
• la vérification de la section DC Bus et des éléments liés au circuit intermédiaire,
• le diagnostic de l’étage de puissance,
• la vérification du connecteur d’encodeur SinCos,
• le contrôle des connexions du frein moteur,
• la vérification des composants qui peuvent avoir subi une dégradation thermique ou liée à une surcharge.

Un diagnostic correctement réalisé permet de répondre à la question la plus importante : la réparation PacDrive MC-4 permettra-t-elle de rétablir un fonctionnement stable de l’appareil dans la machine, ou l’achat d’une pièce de rechange sera-t-il une solution plus sûre.

Vous avez besoin d’un devis de réparation ? Joignez à votre demande une photo de la plaque signalétique, une description des symptômes, les informations sur la machine et les circonstances de la panne. Cela permet d’évaluer plus rapidement l’étendue des travaux et la disponibilité des composants.

Que peut comprendre la régénération du variateur ELAU MC-4 ?

L’étendue de la régénération dépend du résultat du diagnostic. La réparation d’un module après surtension diffère de celle d’un appareil présentant des problèmes de communication, et encore davantage de celle d’un servovariateur ayant fonctionné pendant des années à température élevée dans une armoire de commande.

La régénération ELAU MC-4/11/03/400 peut comprendre notamment :

• le nettoyage et l’évaluation de l’état de l’électronique,
• la réparation ou le remplacement des éléments d’alimentation endommagés,
• la vérification des éléments de l’étage de puissance,
• le contrôle des circuits DC Bus,
• la vérification des voies d’entrée et de sortie,
• la réparation des dommages causés par une surtension ou une surcharge,
• la vérification des connecteurs, soudures et éléments exposés aux vibrations,
• le contrôle de la section de communication,
• les tests après réparation dans la mesure possible pour le poste de service concerné.

Dans l’électronique industrielle, il est important de ne pas supprimer uniquement l’effet de la panne. Si un élément d’exécution a été endommagé, il faut vérifier si la cause ne provient pas de l’alimentation, du refroidissement, du freinage, du moteur, du câble ou des conditions de fonctionnement dans l’armoire.

Quand la réparation du ELAU MC-4/11/03/400 est-elle pertinente ?

La réparation ELAU MC-4/11/03/400 est particulièrement pertinente lorsque l’appareil fait partie d’une machine opérationnelle et que le problème concerne un seul module d’entraînement. Dans de nombreuses usines, les systèmes PacDrive fonctionnent pendant des années, et le remplacement d’un seul élément par un substitut aléatoire peut exiger une vérification supplémentaire de la compatibilité, de la configuration et des paramètres de l’axe.

La régénération mérite d’être envisagée lorsque :

• le module présente une panne pouvant être supprimée en service,
• l’achat d’une pièce neuve ou d’occasion est coûteux ou long,
• la désignation complète du module doit rester conforme à la configuration de la machine,
• la production a besoin d’un rétablissement rapide de la disponibilité de l’appareil,
• le service maintenance souhaite conserver la configuration d’origine du système,
• l’usine souhaite limiter les coûts par rapport au remplacement d’une partie plus importante du système.

La réparation est également une bonne solution lorsque l’entreprise souhaite constituer un stock tampon de pièces critiques. Un module ELAU MC-4 fonctionnel et régénéré peut retourner dans la machine ou être conservé comme réserve magasin pour la maintenance.

Si le ELAU MC-4/11/03/400 est un élément critique pour la production, il vaut la peine de demander une réparation avant la panne complète du module. Un fonctionnement instable, des erreurs d’axe périodiques ou des problèmes après échauffement peuvent indiquer que l’appareil nécessite un contrôle. —> Demander une réparation
