Régénération du variateur Carel PSD1024400

La régénération du variateur Carel PSD1024400 est une solution destinée aux entreprises qui souhaitent rétablir le bon fonctionnement d’un variateur de fréquence utilisé dans les systèmes HVAC/R, la réfrigération, la climatisation ou les systèmes d’entraînement industriels, sans remplacer immédiatement l’ensemble de l’appareil. Le modèle Carel PSD1024400 appartient à la famille Carel Power+ PSD1 et est utilisé notamment pour piloter des compresseurs, des ventilateurs et des pompes. Sa panne peut donc avoir un impact direct sur la stabilité du processus, la température du fluide, la continuité de fonctionnement de l’installation et la sécurité de la production.

Dans la pratique des services de maintenance, un variateur Carel PSD1024400 endommagé n’est généralement pas considéré comme un simple élément remplaçable. Il s’agit d’un appareil qui fonctionne avec un moteur, un contrôleur maître, une communication RS485 Modbus, des protections et un système de refroidissement. C’est pourquoi, avant de décider d’acheter un nouveau variateur, il est utile de vérifier si un diagnostic professionnel, une réparation et une régénération du Carel PSD1024400 sont possibles.

Appelez : +48 717 500 983

Carel PSD1024400 – de quel variateur s’agit-il et où fonctionne-t-il ?

Variateur Carel PSD1024400 dans les systèmes HVAC/R, la réfrigération et l’automatisation industrielle

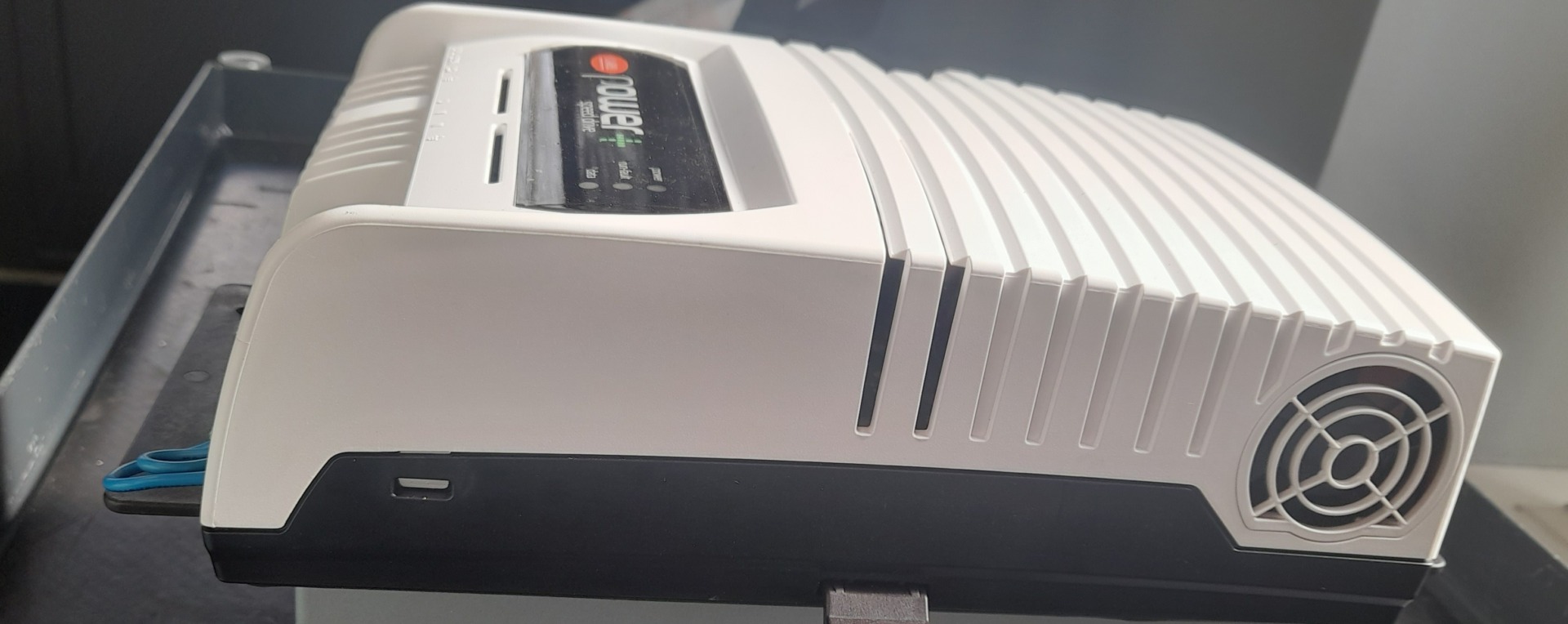

Carel PSD1024400 est un variateur de fréquence de la série Power+ PSD1, destiné aux systèmes d’entraînement nécessitant une alimentation triphasée. L’appareil appartient au groupe de modèles PSD10244** et est adapté à une alimentation 380–415 V AC ±10%, 50/60 Hz, 3~. Le fabricant a prévu ce modèle comme version standard avec refroidissement forcé, classée en frame size 1.

Le modèle PSD1024400 fait partie de la famille Carel Power+, conçue principalement pour piloter des compresseurs équipés de moteurs à aimants permanents de type sensorless BLDC/BLAC ainsi que des moteurs asynchrones. Dans certaines applications, le variateur peut également fonctionner avec des ventilateurs et des pompes, ce qui explique son utilisation dans les installations de climatisation, de réfrigération et les systèmes industriels HVAC/R.

Pour l’utilisateur final, cela signifie qu’une panne du Carel PSD1024400 peut arrêter non seulement un entraînement unique, mais aussi toute une partie du processus technologique. Le problème peut concerner un compresseur, un circuit frigorifique, un système de ventilation, une pompe de process ou une installation responsable du maintien des paramètres environnementaux requis.

Principaux paramètres techniques du Carel PSD1024400

En termes de paramètres nominaux, le Carel PSD1024400 offre un courant de sortie de 24 A et une puissance de sortie définie à 14 kW pour une tension de sortie de 400 V et un facteur cosφ 0,88. Le courant d’entrée nominal de ce modèle est de 30 A, et le fabricant prévoit l’utilisation d’un fusible ou d’un disjoncteur de type B d’une valeur de 40 A.

Les paramètres de câblage sont également importants pour le bon fonctionnement de l’appareil. La section recommandée du câble d’alimentation est de 6 mm², tandis que la section minimale du câble moteur est de 4 mm². La longueur maximale du câble moteur est fixée à 5 m, ce qui est important lors du diagnostic de l’installation, de l’évaluation des perturbations, du contrôle des connexions et de l’analyse des causes d’un fonctionnement instable de l’entraînement.

La conception du modèle PSD1024400 prévoit des bornes d’alimentation triphasée L1/L, L2/N, L3, une sortie moteur U, V, W, des bornes de protection PE, une entrée pour la protection thermique du moteur PTC/Klixon, une entrée de sécurité Safe Torque Off, une sortie relais ainsi que des bornes de communication RS485/Modbus. L’appareil possède également des bornes C1 et C2, destinées dans ce modèle au raccordement d’une self DC optionnelle.

Carel Power+ PSD1 – communication, commande et protections

La commande, la configuration, les ordres start/stop ainsi que la consigne de vitesse du modèle Carel PSD1024400 sont réalisés par un contrôleur CAREL pCO ou un autre appareil maître via la communication RS485 Modbus en mode master. Pour cette raison, le diagnostic ne doit pas se limiter à la seule section de puissance. Il faut également vérifier la communication, la conformité des signaux de commande, la réaction du variateur aux ordres ainsi que l’état des entrées et sorties.

Le Carel PSD1024400 est équipé de fonctions de protection couvrant la protection du variateur contre les courts-circuits, la surcharge de courant, le défaut à la terre, la surtension, une tension trop basse sur le bus DC et la surchauffe. La protection du moteur comprend la surveillance de la surchauffe et de la surcharge, et l’appareil assure une protection contre la surcharge moteur à 150% du courant nominal pendant 1 minute.

Du point de vue de la sécurité, l’entrée Safe Torque Off est une fonction importante, car elle permet d’arrêter le fonctionnement de l’entraînement en contournant la commande logicielle. En pratique de service, cela signifie qu’il faut vérifier à la fois le circuit de puissance et les circuits de sécurité, car un problème de démarrage de l’entraînement peut provenir non seulement d’un défaut du variateur, mais aussi d’un état incorrect des signaux STO.

Pour le modèle PSD1024400, le fabricant prévoit la possibilité d’utiliser une self DC optionnelle PSACH10200, employée pour limiter les courants harmoniques conformément aux exigences de la norme EN61000-3-12. C’est important dans les installations industrielles où la qualité de l’alimentation, la charge du réseau et les perturbations peuvent influencer la durée de vie du variateur ainsi que la stabilité de l’ensemble du système.

Régénération du variateur Carel PSD1024400 – quand faut-il envoyer l’appareil en service ?

Symptômes de panne du variateur Carel PSD1024400

La réparation du variateur Carel PSD1024400 peut être nécessaire lorsque l’appareil ne pilote plus correctement un compresseur, une pompe ou un ventilateur, signale des erreurs de protection ou s’arrête pendant le fonctionnement. Dans les systèmes HVAC/R, ces symptômes apparaissent souvent sous charge, après l’échauffement du système ou après un cycle de fonctionnement prolongé.

Les problèmes typiques qui doivent inciter à réaliser un diagnostic sont :

• absence de démarrage de l’entraînement malgré une alimentation correcte,
• arrêt du variateur pendant le fonctionnement du compresseur,
• erreurs de surcharge de courant ou de court-circuit,
• erreurs de surtension ou de tension trop basse sur le bus DC,
• surchauffe du radiateur ou de la section de puissance,
• fonctionnement instable du moteur BLDC/BLAC ou du moteur asynchrone,
• problèmes de communication RS485 Modbus,
• absence de réaction aux ordres start/stop du contrôleur maître,
• problèmes avec le circuit Safe Torque Off,
• traces de surchauffe sur les câbles, les bornes ou les composants internes.

Si le variateur Carel PSD1024400 fonctionne dans une installation critique pour la production, il ne faut pas attendre que la panne entraîne l’arrêt complet du système. Un diagnostic précoce permet de limiter le risque d’endommagement d’autres éléments, comme le moteur, le câblage, les protections, le contrôleur maître ou les modules de communication.

Votre variateur Carel PSD1024400 est en panne ? Envoyez l’appareil en diagnostic et vérifiez la possibilité de régénération avant de décider d’acheter un nouveau variateur.

Diagnostic du variateur de fréquence Carel PSD1024400

Un service professionnel du variateur Carel PSD1024400 doit comprendre non seulement une inspection visuelle de l’appareil, mais aussi la vérification du chemin d’alimentation, de la section de puissance, du système de refroidissement, des connexions, de la communication, des entrées de protection et de la réaction du variateur aux conditions de fonctionnement. Dans le cas des appareils utilisés dans les systèmes HVAC/R, l’analyse du fonctionnement sous charge est particulièrement importante, car certaines pannes n’apparaissent pas lors d’un simple contrôle statique.

Lors du diagnostic, il faut prêter attention à l’état du radiateur et des ventilateurs, car le fabricant prévoit un refroidissement forcé pour ce modèle. La masse de l’appareil en version standard est d’environ 4,1 kg, et la perte totale maximale de puissance est de 485 W, dont jusqu’à 380 W sont dissipés par le radiateur. Un radiateur encrassé, un ventilateur défectueux ou un flux d’air limité peuvent entraîner une surchauffe, un fonctionnement instable et une réduction de la durée de vie du variateur.

Les conditions de montage doivent également être vérifiées. Le Carel PSD1024400 est prévu pour être monté dans une armoire de commande ou avec le radiateur sorti à l’extérieur du panneau, en respectant les distances de ventilation appropriées. Si le variateur a fonctionné à température élevée, avec un système de refroidissement encrassé ou dans une armoire sans circulation d’air correcte, la régénération doit inclure non seulement le remplacement des éléments endommagés, mais aussi l’analyse de la cause de la panne.

Que comprend la régénération d’un variateur Carel ?

La régénération du Carel PSD1024400 consiste à rétablir l’état technique de l’appareil par le diagnostic, la réparation des sections endommagées, le contrôle des éléments exposés à l’usure et les tests de fonctionnement. L’étendue des travaux dépend de l’état de l’exemplaire concerné, de l’historique de la panne et des symptômes signalés par l’utilisateur.

En pratique, la régénération d’un variateur Carel peut inclure :

• le diagnostic de la section d’alimentation et du chemin de puissance,
• la vérification des circuits responsables de la tension du bus DC,
• la vérification des composants exposés à la surchauffe,
• le contrôle des bornes L1/L, L2/N, L3 ainsi que U, V, W,
• la vérification de l’entrée PTC/Klixon et du circuit Safe Torque Off,
• la vérification de la communication RS485 Modbus,
• le contrôle du système de refroidissement, du radiateur et des ventilateurs,
• la recherche de traces de surcharge, de surtension ou de court-circuit,
• les tests fonctionnels après réparation,
• l’évaluation de la possibilité de poursuite du fonctionnement de l’appareil dans l’installation.

Une régénération bien réalisée ne doit pas se limiter à l’élimination d’un seul dommage visible. Dans les variateurs fonctionnant dans les systèmes frigorifiques et de climatisation, les composants se dégradent souvent progressivement sous l’effet de la température, de la charge, des salissures, des vibrations et de la qualité de l’alimentation. C’est pourquoi une approche de service globale est importante.

Régénération ou remplacement du variateur Carel PSD1024400 ?

La décision entre régénération et remplacement du variateur Carel PSD1024400 dépend du type de dommage, de la disponibilité d’un nouvel appareil, du coût d’achat, du délai de livraison et de l’importance de l’entraînement concerné pour le processus. Dans de nombreux cas, la régénération est une solution avantageuse, en particulier lorsque l’utilisateur souhaite réduire le temps d’arrêt, conserver la compatibilité avec l’installation existante et éviter les modifications de configuration du système.

L’achat d’un nouveau variateur de fréquence peut sembler une solution simple, mais en pratique il implique la disponibilité du modèle, le paramétrage, la compatibilité de communication, la vérification du câblage, la mise en service et les tests avec l’appareil maître. Dans le cas du Carel PSD1024400, l’adaptation au contrôleur CAREL pCO ou à un autre système maître communiquant via RS485 Modbus est également importante.

La régénération est particulièrement pertinente lorsque le dommage concerne des éléments réparables, que l’appareil est compatible avec l’application, que l’installation fonctionnait auparavant correctement et que le service de maintenance souhaite raccourcir le délai de reprise de la production. Le remplacement peut en revanche être nécessaire lorsque les dommages sont trop importants, qu’il n’est pas possible de rétablir un fonctionnement sûr ou que l’appareil ne répond plus aux exigences de l’application.

Service du variateur Carel PSD1024400 et risque d’arrêt de production

Une panne du variateur Carel PSD1024400 dans un système HVAC/R peut avoir des conséquences bien plus larges que l’arrêt d’un seul entraînement. Selon l’application, elle peut entraîner une perte de contrôle de la température, l’arrêt du compresseur, des problèmes de circulation du fluide, l’arrêt d’une partie de l’installation ou une perturbation du processus de production.

Pour le service de maintenance, il est essentiel d’évaluer rapidement si l’appareil peut être réparé et quel risque représente la poursuite du fonctionnement sans diagnostic. Un variateur qui signale des erreurs sporadiques, surchauffe ou perd la communication peut encore fonctionner pendant un certain temps, mais il peut également provoquer un arrêt non planifié au moment le moins favorable.

Lors des arrêts technologiques planifiés, il est utile d’utiliser la fenêtre de maintenance pour contrôler et régénérer les appareils qui fonctionnent dans des conditions exigeantes. Cela concerne particulièrement les variateurs à refroidissement forcé, fonctionnant sous forte charge, dans des armoires de commande à ventilation limitée ou dans des installations où la panne de l’entraînement arrête un processus critique.

Si le Carel PSD1024400 commence à fonctionner de manière instable, signale des erreurs ou a été exposé à une surchauffe, il est conseillé de l’envoyer en service avant une panne complète. Une régénération précoce peut être moins coûteuse et moins risquée qu’une réparation après un endommagement grave de la section de puissance.

Où envoyer le Carel PSD1024400 pour régénération ?

Il est préférable d’envoyer le variateur Carel PSD1024400 à un service spécialisé dans l’électronique industrielle, les variateurs de fréquence et les appareils fonctionnant dans les applications HVAC/R. Une connaissance générale du principe de fonctionnement d’un variateur peut ne pas suffire, car ce modèle implique des paramètres d’alimentation spécifiques, une communication RS485 Modbus, des protections, un système de refroidissement et une coopération avec des moteurs BLDC/BLAC ou asynchrones.

Lors de l’envoi au service, il est utile d’indiquer le modèle exact de l’appareil, par exemple Carel PSD1024400, les symptômes de panne, les conditions de fonctionnement, le type de moteur entraîné, les informations sur les erreurs, l’historique des surcharges ou des surchauffes ainsi que les données relatives à l’application. Ces informations accélèrent le diagnostic et aident à évaluer si une régénération efficace du variateur est possible.

En cas de panne dans une usine de production, ce n’est pas seulement la réparation elle-même qui compte, mais aussi une décision de service rapide. Le service de maintenance a besoin d’une information claire indiquant si l’appareil peut être régénéré, s’il faut rechercher un remplacement, ou si le problème peut provenir de l’installation, de l’alimentation, du moteur ou de la communication avec le contrôleur maître.

Vous avez besoin d’une régénération du variateur Carel PSD1024400 ? Contactez le service, décrivez les symptômes de panne et vérifiez la possibilité de diagnostic et de réparation du variateur de fréquence Carel Power+ avant de remplacer l’ensemble de l’appareil.

La régénération du Carel PSD1024400 comme moyen de réduire les temps d’arrêt

Carel PSD1024400 est un variateur de fréquence de la famille Carel Power+ PSD1, utilisé dans des applications exigeantes HVAC/R, la réfrigération, la climatisation et les systèmes d’entraînement. En raison de son fonctionnement avec des compresseurs, des pompes, des ventilateurs et de sa communication avec un appareil maître via RS485 Modbus, sa panne peut avoir un impact direct sur la continuité du processus et la stabilité de l’installation.

La régénération du variateur Carel PSD1024400 est particulièrement pertinente lorsque l’appareil est adapté à l’application existante et que le problème concerne des composants réparables. Un diagnostic professionnel permet de vérifier non seulement la section de puissance, mais aussi le refroidissement, les protections, l’entrée Safe Torque Off, la communication et l’état des connexions électriques.

Pour les entreprises de production et les services de maintenance, la régénération peut réduire le risque d’un long arrêt, diminuer les coûts et permettre de continuer à utiliser un appareil compatible avec l’installation actuelle. Au lieu de rechercher immédiatement un nouveau variateur, il est utile de vérifier d’abord si la réparation du variateur Carel PSD1024400 est techniquement possible et économiquement justifiée.

Votre variateur Carel PSD1024400 est en panne ? Envoyez l’appareil en diagnostic et vérifiez la possibilité de régénération. —> Demander une réparation
