Régénération de l’alimentation Parker Hauser NMD10. Comment identifier une panne et rétablir les paramètres de fonctionnement corrects ?

La régénération de l’alimentation Parker Hauser NMD10 doit commencer par déterminer si la source du problème se situe dans le module lui-même ou dans ses conditions de fonctionnement – alimentation triphasée, tension de commande 24 V DC, système de freinage ou température. Les principaux signaux nécessitant un diagnostic sont l’absence d’état de disponibilité, l’allumage de la LED rouge Error, les arrêts du système, les problèmes apparaissant lors du freinage dynamique ainsi que la surchauffe. Le rétablissement du fonctionnement correct du NMD10 nécessite le contrôle des paramètres électriques, du système de freinage et des protections thermiques, la réparation des composants identifiés lors du diagnostic ainsi que des tests fonctionnels finaux.

Le Parker Hauser NMD10 fonctionne comme module d’alimentation central du système de servocommande COMPAX-M. Sa défaillance peut donc avoir des conséquences beaucoup plus importantes que la panne d’un seul axe. Dans une installation industrielle, cela signifie un risque d’arrêt d’une partie plus importante de la machine, un allongement du temps d’immobilisation ainsi que des difficultés à déterminer rapidement si la cause provient de l’alimentation, du contrôleur d’axe, de l’installation ou des conditions de fonctionnement du système.

Appelez-nous : +48 717 500 983

Parker Hauser NMD10 – comment identifier une panne et diagnostiquer correctement l’alimentation ?

Quel est le rôle du Parker Hauser NMD10 dans le système COMPAX-M ?

Le Parker Hauser NMD10 est un module d’alimentation destiné aux systèmes de servocommande COMPAX-M. Il transforme l’énergie fournie par le réseau triphasé en tension continue du circuit intermédiaire, qui alimente ensuite les contrôleurs d’axe COMPAX-M et les entraînements SV associés.

Grâce à cette conception, un seul module peut constituer la source d’énergie centrale pour une partie importante du système d’entraînement. Cela est important lors du diagnostic. Si des problèmes apparaissent simultanément sur plusieurs axes, le module d’alimentation commun doit faire partie des éléments à vérifier.

Il convient toutefois de tenir compte d’une exception importante. Le NMD10 n’est pas destiné à alimenter l’unité COMPAX 35XXM, car cet appareil dispose de son propre système d’alimentation intégré.

Le NMD10 fournit également au système la tension de commande requise de 24 V DC et met à disposition les signaux liés à l’état de disponibilité du système et à l’arrêt d’urgence. Cela signifie que les problèmes affectant le module peuvent influencer non seulement l’alimentation des entraînements, mais également l’état de disponibilité de l’ensemble du système.

Quels symptômes peuvent indiquer une panne du Parker Hauser NMD10 ?

Toute anomalie ne signifie pas nécessairement une défaillance interne de l’alimentation. Le NMD10 surveille plusieurs conditions de fonctionnement et peut également arrêter le système lorsque le problème se situe en dehors de l’électronique du module.

Les signaux qui doivent inciter le service de maintenance à effectuer un diagnostic comprennent :

• absence du signal Ready malgré une séquence de démarrage correcte,
• LED rouge Error active,
• arrêt du système pendant le fonctionnement des entraînements,
• problèmes s’intensifiant lors de l’accélération dynamique ou du freinage des axes,
• augmentation excessive de la température du module ou du dissipateur thermique,
• problèmes liés à la tension de commande 24 V DC,
• signalisation d’une surcharge du système de freinage,
• anomalies liées à une tension d’alimentation trop faible,
• activation de l’arrêt d’urgence liée au dépassement de la température admissible.

Dans la pratique du diagnostic, le moment où le problème apparaît est également important. Les causes à envisager sont différentes lorsque le NMD10 n’atteint pas l’état Ready dès le démarrage et lorsque le système fonctionne correctement à vide mais s’arrête lors d’un fonctionnement intensif des axes.

La LED rouge Error signifie-t-elle toujours une panne de l’alimentation ?

Non. La LED rouge Error du Parker Hauser NMD10 est un signal de diagnostic, mais elle ne confirme pas à elle seule une défaillance du module. Elle peut notamment indiquer une température trop élevée du dissipateur thermique, des problèmes liés à la tension 24 V DC, une surcharge du système de freinage ou une tension d’alimentation trop faible.

Pour cette raison, remplacer le NMD10 uniquement sur la base de l’allumage du voyant Error peut ne pas résoudre le problème. Si la cause provient de l’installation d’alimentation, d’une tension 24 V DC incorrecte, d’un refroidissement insuffisant ou d’une quantité excessive d’énergie renvoyée par les entraînements pendant le freinage, le même problème peut également se produire après l’installation d’un autre module.

Votre Parker Hauser NMD10 n’atteint pas l’état Ready ou signale régulièrement Error ? Le diagnostic de l’alimentation avant son remplacement permet d’identifier la cause réelle du problème et d’éviter un allongement inutile du temps d’arrêt.

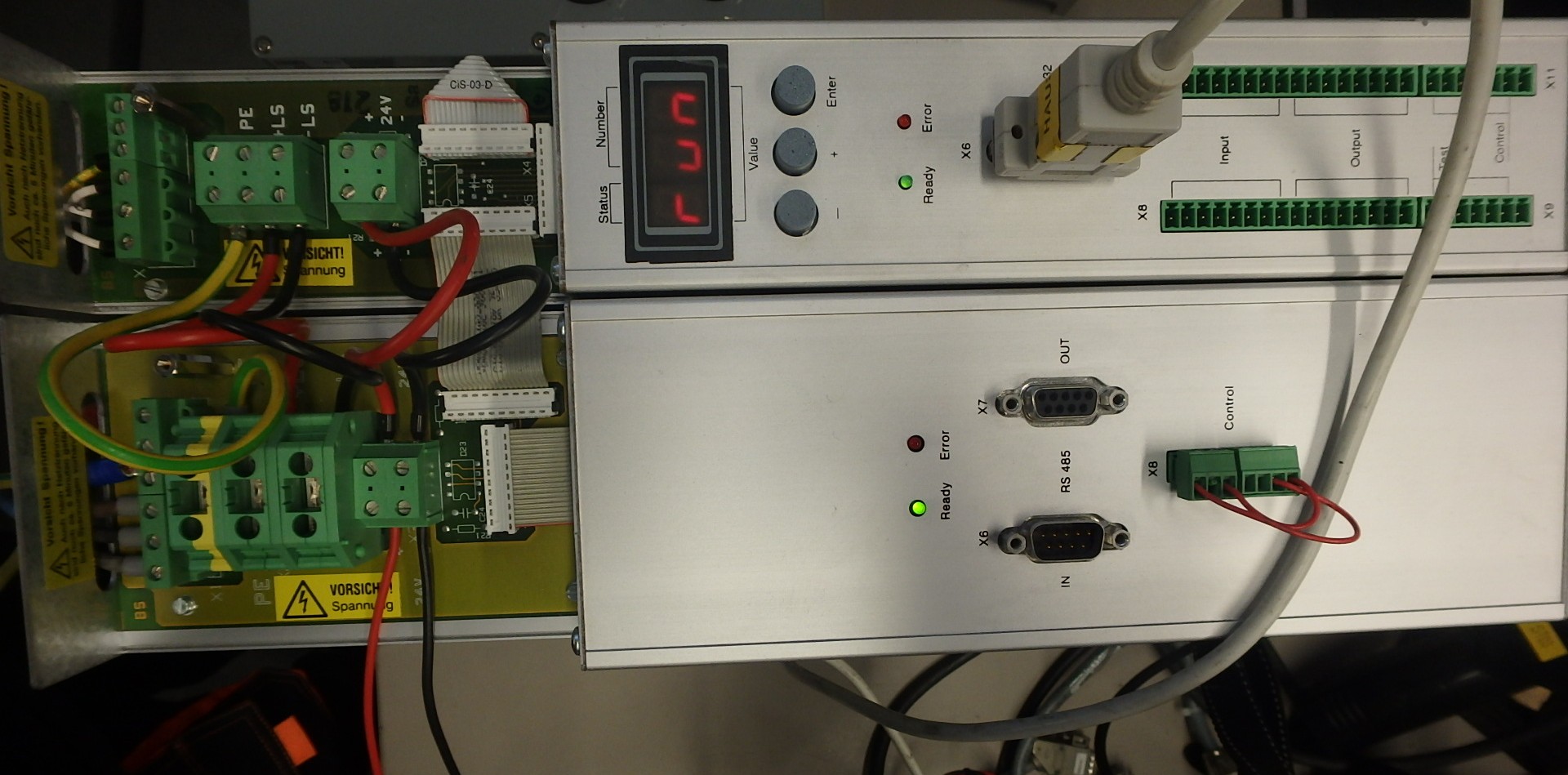

Que signifient les voyants Ready et Error du Parker Hauser NMD10 ?

La LED verte Ready indique que l’appareil est correctement prêt à fonctionner. Si les conditions requises par le système ne sont pas remplies, l’état de disponibilité peut être perdu.

La LED rouge Error signale un état nécessitant un diagnostic. La documentation technique du NMD10 mentionne notamment les problèmes thermiques, une tension 24 V DC incorrecte, une surcharge du système de freinage ainsi qu’une tension d’alimentation trop faible.

La protection thermique est particulièrement importante. Lorsque la température du dissipateur thermique atteint environ 85°C, l’arrêt d’urgence est activé, le contact Ready s’ouvre et l’appareil signale une erreur. Si des événements similaires se répètent pendant la production, il convient de contrôler aussi bien le module lui-même que les conditions de refroidissement et le profil de charge du système d’entraînement.

Quels paramètres d’alimentation du Parker Hauser NMD10 faut-il vérifier ?

La base du diagnostic de l’alimentation consiste à confirmer que l’appareil fonctionne réellement dans les conditions électriques requises. Le NMD10 possède une large plage de tension d’entrée admissible, mais cela ne signifie pas que les anomalies de l’installation électrique restent sans influence sur son fonctionnement.

Les principaux paramètres du Parker Hauser NMD10 sont :

• plage de tension d’entrée : 3 × 80-500 V AC,
• fréquence : 45-65 Hz,
• tensions réseau typiques : 400 V AC ±10%, 460 V AC ±10% et 480 V AC ±5%,
• tension pour l’électronique de commande : 24 V DC,
• plage admissible de 24 V : 21,6-26,4 V DC,
• ondulation admissible de l’alimentation de commande : inférieure à 1 Vpp,
• puissance nominale : 10 kW,
• puissance de crête : 20 kW pendant moins de 3 secondes.

Le fabricant prévoit une protection de 16 A pour le circuit d’alimentation et indique notamment un disjoncteur de type K 20 A comme solution appropriée.

La vérification de la tension 24 V DC est particulièrement importante. Le système peut être fonctionnel et pourtant ne pas atteindre correctement l’état Ready si la tension de commande se trouve hors de la plage admissible ou si sa qualité est insuffisante.

Pourquoi le système de freinage est-il important lors du diagnostic du NMD10 ?

Lors du freinage des servomoteurs, l’énergie mécanique ne disparaît pas immédiatement. Une partie de l’énergie retourne vers le circuit intermédiaire et est stockée dans ses condensateurs. Pour les modules NMD10/NMD20, la documentation indique une capacité de 1100 µF et la possibilité de stocker environ 173 Ws d’énergie.

Si la quantité d’énergie régénérative est trop importante, la tension du circuit DC peut augmenter. Dans ce cas, le système de résistance de freinage est utilisé afin de dissiper l’excès d’énergie.

Pour le NMD10, le système de freinage peut fonctionner brièvement à une puissance nettement supérieure à celle du fonctionnement continu :

• environ 17 kW pendant moins de 50 ms,
• environ 4 kW pendant moins de 1 seconde,
• 120 W de puissance continue sans ventilateur,
• jusqu’à 250 W de puissance continue avec un ventilateur.

Après une charge impulsionnelle, un temps de refroidissement approprié est nécessaire. Ces paramètres sont particulièrement importants dans les machines effectuant des cycles fréquents et dynamiques d’accélération et de freinage.

Si le Parker Hauser NMD10 fonctionne correctement pendant un cycle peu exigeant mais signale une erreur lors du freinage brusque de plusieurs axes, le diagnostic ne doit pas se limiter uniquement à la tension réseau d’entrée. Il est également nécessaire d’évaluer le fonctionnement du circuit intermédiaire, du système de freinage et de la charge énergétique résultant de l’application.

Quel est l’impact de la surchauffe sur le fonctionnement du Parker Hauser NMD10 ?

La température est l’un des paramètres qui influencent directement l’état Ready du NMD10. Lorsque la température du dissipateur thermique atteint environ 85°C, l’appareil active la fonction d’arrêt d’urgence, ouvre le contact Ready et signale une erreur.

Une surchauffe récurrente nécessite de contrôler aussi bien l’appareil lui-même que son environnement. Dans la pratique, il convient de vérifier les conditions de refroidissement dans l’armoire électrique, le flux d’air, le fonctionnement du ventilateur s’il est utilisé ainsi que la charge réelle du système de freinage.

La réalisation correcte de l’installation de protection est également importante. Pour le module NMD10, le fabricant exige un raccordement PE avec un conducteur d’une section de 10 mm². L’alimentation doit être installée et diagnostiquée conformément aux exigences applicables aux équipements d’électronique de puissance fonctionnant avec une tension élevée du circuit intermédiaire.

Comment se déroulent la régénération et la réparation du Parker Hauser NMD10 ?

Par quoi commencer le diagnostic du Parker Hauser NMD10 ?

Le diagnostic du NMD10 doit commencer par la vérification des conditions de fonctionnement avant de passer à l’évaluation du module lui-même. Cette approche permet d’éviter qu’une alimentation fonctionnelle soit considérée comme défectueuse en raison d’un problème présent dans l’installation ou dans le système associé.

Une séquence logique de diagnostic comprend :

• L’analyse des symptômes et du moment d’apparition de la panne – au démarrage, en fonctionnement sous charge, pendant l’accélération ou le freinage.
• La vérification de l’alimentation triphasée et de sa conformité aux exigences de l’appareil.
• Le contrôle de la tension 24 V DC, de sa valeur et de sa stabilité.
• L’évaluation des signaux Ready et Error ainsi que du comportement du contact Ready.
• Le contrôle de la température et des conditions de refroidissement du module.
• La vérification du fonctionnement du système de freinage, en particulier lorsque le problème apparaît pendant la décélération des axes.
• Le diagnostic du module lui-même, si les conditions externes n’expliquent pas les symptômes observés.

Cette procédure est particulièrement importante dans le système COMPAX-M, car le NMD10 fonctionne en interaction avec d’autres appareils. Un problème visible au niveau de l’alimentation peut être la conséquence d’une anomalie survenant à un autre endroit du système.

Comment se déroule la régénération de l’alimentation Parker Hauser NMD10 ?

L’étendue de la régénération dépend des résultats du diagnostic. L’objectif ne doit pas être uniquement de remettre temporairement l’appareil en marche, mais de rétablir un fonctionnement stable de l’alimentation dans des conditions correspondant à son utilisation réelle dans la machine.

Un processus de service professionnel peut comprendre :

• la vérification des sections d’alimentation et de commande,
• le contrôle du circuit intermédiaire,
• le diagnostic du système de freinage,
• le contrôle des composants responsables des protections thermiques et de l’état de disponibilité du système,
• la localisation des composants dont la défaillance a été confirmée par des mesures,
• la réparation ou le remplacement des composants défectueux,
• le contrôle des connexions et de l’état du module après la réparation,
• un test fonctionnel de l’appareil.

Dans le cas d’équipements d’automatisation industrielle plus anciens, la régénération peut permettre de réduire le temps nécessaire à la recherche d’un remplacement compatible et d’éviter des modifications dans un système de commande existant. La décision doit toutefois être fondée sur l’état technique réel du module concerné.

Comment vérifier si le NMD10 a retrouvé ses paramètres corrects après la réparation ?

Le simple allumage de la LED verte Ready ne doit pas constituer le seul critère de fin de réparation. Le module fonctionne dans un système où la charge varie en fonction de la dynamique de mouvement des différents axes. Il est donc important de vérifier son comportement également dans des conditions proches du fonctionnement réel.

Après la régénération, il convient notamment de vérifier :

• le démarrage correct de l’appareil,
• la stabilité de l’état Ready,
• l’absence de signalisation Error injustifiée,
• le fonctionnement correct du système d’alimentation,
• le comportement du module lors des variations de charge,
• le fonctionnement pendant les processus de freinage et de restitution d’énergie vers le circuit intermédiaire,
• la température de l’appareil pendant les tests.

La régénération du Parker Hauser NMD10 ne peut être considérée comme réussie que lorsque l’appareil fonctionne de manière stable et réagit correctement aux conditions rencontrées lors du fonctionnement du système de servocommande.

Comment réduire le risque d’une nouvelle panne du Parker Hauser NMD10 ?

Si la cause du problème n’est pas déterminée pendant la réparation, le simple remplacement des composants endommagés peut ne pas suffire. Cela est particulièrement important dans le cas de pannes liées à la température, à la tension de commande et à la charge du système de freinage.

Après la réparation, il est recommandé de vérifier :

• la qualité et la stabilité de l’alimentation triphasée,
• la valeur de la tension 24 V DC et son niveau d’ondulation,
• les conditions de ventilation de l’armoire électrique,
• le fonctionnement du ventilateur supplémentaire, s’il est utilisé,
• la fréquence et l’intensité des cycles de freinage,
• l’état des connexions du circuit intermédiaire et des câbles système,
• la réalisation correcte de la connexion de protection PE.

Cette approche permet de considérer la régénération non comme une réparation isolée d’un seul composant, mais comme un élément du rétablissement du fonctionnement correct de l’ensemble du système d’entraînement.

Quand faut-il confier le Parker Hauser NMD10 à un service spécialisé ?

Il est recommandé de faire appel à un service professionnel principalement lorsque le NMD10 n’atteint pas l’état Ready, signale régulièrement Error, arrête le système sous charge ou pendant le freinage, ou lorsque le problème réapparaît malgré une alimentation et des conditions de refroidissement correctes.

Dans une usine de production, un diagnostic rapide et correct a un impact direct sur la durée des arrêts. Le remplacement inutile d’un module fonctionnel, les redémarrages répétés de la machine sans identification de la cause du problème ou l’attente d’un composant difficile à obtenir peuvent augmenter considérablement le coût d’une panne.

Un service spécialisé dans l’électronique industrielle peut effectuer le diagnostic, la réparation et la régénération du Parker Hauser NMD10, puis vérifier le fonctionnement de l’appareil après les travaux réalisés. En cas de problèmes affectant une partie plus importante du système, il est également possible de diagnostiquer les composants d’automatisation et d’entraînement associés.

Votre Parker Hauser NMD10 signale Error, n’atteint pas l’état Ready ou arrête la ligne de production pendant le fonctionnement ? Confiez-nous le diagnostic de l’appareil. La vérification de l’alimentation permettra d’identifier la cause du problème et de déterminer l’étendue appropriée de la réparation ou de la régénération. —> Confier la réparation
