Quels paramètres saisir dans un nouveau variateur Yaskawa ? Guide de mise en service rapide

Après le remplacement, il faut avant tout saisir dans un nouveau variateur Yaskawa la méthode de commande, les données moteur de la plaque signalétique, la configuration des entrées et sorties, la source de l’autorisation, la source de consigne de fréquence, les temps d’accélération et de freinage ainsi que, si l’application l’exige, les paramètres de l’encodeur et les résultats de l’autotuning. Si un variateur Yaskawa est remplacé par un autre variateur Yaskawa, la solution la plus sûre consiste à réaliser une sauvegarde Yaskawa de l’ancien appareil et à restaurer les réglages dans le nouveau convertisseur de fréquence. Si l’ancien entraînement provenait d’un autre fabricant, une vérification manuelle des paramètres, de la documentation de l’armoire et de la logique des signaux de commande est nécessaire.

En pratique, la mise en service rapide d’un variateur Yaskawa ne se limite pas à la saisie de quelques données figurant sur la plaque moteur. Le bon fonctionnement de l’entraînement dépend également de la configuration des signaux numériques et analogiques, de la gestion des alarmes, du sens de rotation, de la consigne de vitesse, du blindage des câbles, de l’état de l’encodeur ainsi que de la conformité des réglages avec la logique de l’automate PLC, du panneau HMI et de l’ensemble de la machine.

Ce guide montre comment aborder la paramétrisation Yaskawa après le remplacement d’un appareil, quand utiliser une sauvegarde du variateur, comment préparer l’autotuning du variateur et quoi vérifier si le nouveau convertisseur de fréquence Yaskawa ne démarre pas ou fonctionne différemment de l’ancien entraînement.

Vous n’avez pas de sauvegarde des paramètres ou le variateur ne démarre pas après le remplacement ? Faites appel au service mobile 24/7 et au diagnostic de l’entraînement sur site.

Appelez : +48 717 500 983

Comment mettre rapidement en service un variateur Yaskawa après le remplacement d’un convertisseur de fréquence ?

La mise en service rapide d’un variateur Yaskawa doit commencer par l’identification du cas rencontré. Le remplacement d’un variateur Yaskawa par un autre variateur Yaskawa est différent du remplacement d’un convertisseur de fréquence d’un autre fabricant par un variateur Yaskawa. Dans le premier cas, il est souvent possible d’utiliser une copie des paramètres. Dans le second, il faut transférer manuellement la logique de fonctionnement, les fonctions des entrées et sorties ainsi que les paramètres de base de l’entraînement.

La plus grande erreur lors du remplacement d’un variateur consiste à supposer qu’il suffit de raccorder les câbles à des emplacements similaires et de saisir les données moteur. En automatisme industriel, même un seul signal mal affecté peut bloquer le démarrage de la machine, déclencher une alarme, lancer l’entraînement dans un mauvais mode ou provoquer un arrêt incontrôlé du processus.

Que faut-il vérifier avant de saisir les paramètres dans un nouveau variateur ?

Avant de commencer la configuration du variateur, il faut vérifier à la fois la partie électrique et la partie logique de l’application. Cela concerne en particulier les machines dans lesquelles le variateur fonctionne avec un automate PLC, un panneau HMI, des modules E/S, un encodeur, des capteurs de sécurité ou un système externe de consigne de vitesse.

Avant la mise en service, il est recommandé de vérifier :

• la documentation technique de l’armoire de commande ainsi que les schémas de raccordement de l’ancien variateur,
• l’alimentation principale et les circuits de commande, y compris la conformité des protections et des conducteurs de protection,
• le raccordement du moteur, l’ordre des phases, l’état des câbles et la qualité du blindage,
• les entrées numériques, c’est-à-dire les signaux de démarrage, d’arrêt, d’autorisation, de réinitialisation d’erreur, de sélection du sens ou du mode de fonctionnement,
• les entrées analogiques, par exemple la consigne de vitesse par signal de tension ou de courant,
• les sorties relais et transistor, qui peuvent transmettre un signal de disponibilité, de fonctionnement, d’alarme ou de défaut au PLC,
• la communication industrielle, si le convertisseur de fréquence fonctionne en réseau avec une commande supérieure,
• l’encodeur, si l’application nécessite un retour d’information et une régulation précise de la vitesse ou du couple,
• la plaque signalétique du moteur, à partir de laquelle il faut relever la tension, le courant, la fréquence, la puissance, la vitesse de rotation ainsi que les autres données nécessaires à la paramétrisation.

La vérification précise des entrées numériques et analogiques est l’une des étapes les plus importantes. Une mauvaise affectation des entrées, une source incorrecte de commande RUN ou un signal de consigne de fréquence mal configuré sont très souvent à l’origine du fait qu’un nouveau variateur Yaskawa ne démarre pas le moteur malgré une alimentation correcte.

Si la machine est à l’arrêt et que la documentation de l’armoire est incomplète, il ne faut pas effectuer d’essais de démarrage au hasard. Dans une telle situation, une solution plus sûre consiste à réaliser un diagnostic du système d’entraînement et une réparation de l’appareil sur site par un service mobile, qui vérifiera à la fois le variateur et les signaux de commande de la machine.

Remplacement d’un variateur Yaskawa par un variateur Yaskawa : quand une sauvegarde des paramètres suffit-elle ?

Si un variateur Yaskawa fonctionnait déjà dans la machine et que le nouvel appareil appartient également à la même famille, la paramétrisation peut être beaucoup plus simple. Dans de nombreuses usines, les utilisateurs qui disposent de convertisseurs de fréquence Yaskawa changent rarement de fabricant lors d’un remplacement, car le maintien de la même plateforme réduit le temps de mise en service et limite le risque de problèmes d’application.

La meilleure pratique consiste à réaliser une copie des paramètres de l’ancien variateur avant son démontage, à condition que l’appareil permette encore la communication. Une telle sauvegarde du variateur peut être préparée avec le logiciel DriveWizard Industrial. Le programme permet d’enregistrer la configuration, de restaurer les réglages dans le nouveau convertisseur et de vérifier les paramètres modifiés par l’utilisateur.

Une sauvegarde Yaskawa est particulièrement importante lorsque le variateur pilote une application non standard, fonctionne avec un PLC, possède une configuration étendue des entrées et sorties ou utilise des rampes, des fonctions de protection et des modes de fonctionnement spécifiques. En pratique, la sauvegarde permet d’éviter la saisie manuelle de nombreux réglages et accélère la mise en service du variateur après une panne.

Dans le cas des convertisseurs Yaskawa, la cohérence des désignations de paramètres constitue un avantage important. Un paramètre portant le même symbole conserve la même logique de signification dans différentes séries, par exemple A1-07 se rapporte au même domaine de configuration aussi bien dans les anciennes que dans les nouvelles familles d’appareils, telles que A1000 ou GA700. Malgré cela, après le chargement d’une sauvegarde, il faut toujours vérifier la compatibilité de l’application, du câblage et des fonctions utilisées dans la machine concernée.

Pour les applications plus complexes, DriveWorksEZ peut également être utile. Cet environnement permet de créer une logique simple à l’aide de blocs fonctionnels et de visualiser le fonctionnement du programme en temps réel. Cela est important lorsque le variateur n’est pas seulement un appareil d’exécution, mais réalise également une partie de la logique de commande du fonctionnement de l’entraînement.

Remplacement d’un convertisseur d’un autre fabricant par un variateur Yaskawa : pourquoi un mappage manuel des réglages est-il nécessaire ?

Si l’ancien entraînement était un variateur d’une autre marque, la configuration du variateur Yaskawa nécessite une approche plus analytique. Dans ce cas, il ne suffit pas de copier les paramètres un à un, car les fabricants utilisent des désignations, des noms de fonctions, des plages de réglage et des méthodes d’affectation des entrées et sorties différents.

La paramétrisation Yaskawa après le remplacement d’un variateur d’un autre fabricant doit inclure un mappage manuel des réglages. Cela signifie comparer les fonctions de l’ancien convertisseur avec les paramètres correspondants dans le nouveau variateur Yaskawa. Une attention particulière doit être portée à :

• la source de la commande de démarrage et d’arrêt,
• la source de consigne de fréquence ou de vitesse,
• les fonctions des entrées numériques,
• la mise à l’échelle des entrées analogiques,
• la configuration des sorties d’alarme et des signaux de disponibilité,
• le mode de commande du moteur,
• les temps de rampes d’accélération et de freinage,
• les limitations de fréquence, de courant, de couple et de vitesse,
• les paramètres de protection du moteur,
• les réglages de communication industrielle, si le variateur fonctionne en réseau.

Le remplacement d’un convertisseur de fréquence d’une autre marque par un Yaskawa est souvent un bon moment pour moderniser le système d’entraînement. Il est alors recommandé non seulement de reproduire les anciens réglages, mais aussi de vérifier si l’ancienne configuration était optimale pour la machine, le moteur, le processus et les exigences actuelles de production.

Quels paramètres de base du variateur Yaskawa faut-il saisir avant le démarrage ?

Les paramètres de base d’un variateur Yaskawa dépendent de l’application, du type de moteur, du mode de commande et du fait que l’entraînement fonctionne de manière autonome, avec un PLC, avec un panneau HMI, avec un encodeur ou dans un réseau de communication industrielle. Il existe toutefois des groupes de réglages qu’il faut presque toujours vérifier.

Méthode de commande et paramètre A1-02

L’un des premiers paramètres à régler est A1-02, c’est-à-dire le choix de la méthode de commande. C’est lui qui détermine la manière dont le variateur Yaskawa commandera le moteur et quelles données moteur seront nécessaires pour une mise en service correcte.

Le choix de la méthode de commande influence le comportement de l’entraînement au démarrage, la stabilité de fonctionnement, la réaction aux variations de charge, la précision de la régulation de vitesse et la possibilité d’utiliser un retour d’information. Une application simple de ventilateur ou de pompe nécessitera d’autres réglages qu’un système exigeant une régulation précise du couple, une dynamique rapide ou un fonctionnement avec encodeur.

Données moteur de la plaque signalétique

Le deuxième groupe concerne les données moteur. Elles constituent la base de la paramétrisation du variateur, sans laquelle il est difficile de parler d’une mise en service sûre et prévisible de l’entraînement. Ces données doivent être relevées sur la plaque signalétique du moteur ou dans la documentation technique de la machine.

Les données les plus importantes sont :

• la tension nominale du moteur,
• le courant nominal du moteur,
• la fréquence nominale,
• la puissance du moteur,
• le nombre de pôles,
• la vitesse de rotation,
• les paramètres de l’encodeur, si l’entraînement fonctionne avec retour d’information.

Selon la méthode de commande choisie et le type d’autotuning, le variateur peut également nécessiter des données plus détaillées, comme le courant à vide, la fréquence de glissement, la tension à vide, le nombre d’impulsions de l’encodeur ou les pertes fer. Toutes ces valeurs ne sont pas toujours nécessaires au premier démarrage, mais elles sont importantes pour une régulation plus précise du fonctionnement du moteur.

Entrées, sorties et signaux de commande

La configuration du variateur ne s’arrête pas aux données moteur. La logique des signaux de commande est très importante. Le variateur doit savoir d’où recevoir la commande de fonctionnement, d’où lire la valeur de consigne de fréquence et comment transmettre l’information d’état au reste du système.

En pratique, il faut vérifier :

• si la commande RUN provient du panneau opérateur, des bornes de commande, du PLC ou de la communication industrielle,
• si la fréquence est définie depuis le clavier, une entrée analogique, un panneau HMI, le PLC ou le réseau,
• quelles entrées numériques sont responsables du démarrage, de l’arrêt, de la réinitialisation d’erreur, du choix du sens et du choix de vitesse,
• si l’entrée analogique possède le bon type de signal et la bonne plage, par exemple tension ou courant,
• si les sorties relais transmettent le bon état d’alarme, de disponibilité ou de fonctionnement,
• si la logique d’activation des signaux est conforme à la documentation de l’armoire et au programme du PLC.

Si, après le remplacement, le variateur Yaskawa est alimenté mais ne réagit pas au démarrage, le problème ne vient très souvent pas du convertisseur lui-même. La cause peut être l’absence d’un signal d’autorisation, une entrée numérique mal affectée, une mauvaise source de commande ou un manque de cohérence entre la configuration du variateur et le programme PLC.

Temps d’accélération et de freinage

Un autre domaine concerne les rampes d’accélération et de freinage. Des temps trop courts peuvent provoquer des surcharges, des défauts de surintensité, un fonctionnement mécanique instable ou des problèmes d’arrêt du système. Des temps trop longs peuvent en revanche dégrader la dynamique du processus et allonger le cycle de production.

Les temps de rampe doivent être adaptés au type de machine, à l’inertie du système, à la charge, aux exigences du processus et aux possibilités mécaniques de l’entraînement. Les réglages seront différents pour un ventilateur, pour un convoyeur ou pour une application à cycle rapide et freinages fréquents.

Autotuning du variateur Yaskawa : quand le réaliser et quelles données sont nécessaires ?

L’autotuning du variateur Yaskawa permet d’identifier automatiquement les paramètres du moteur électrique. Grâce à cela, le convertisseur de fréquence peut mieux adapter son mode de commande au moteur réel, et pas seulement aux données saisies depuis la plaque signalétique.

L’autotuning est particulièrement recommandé lorsque :

• le variateur a été remplacé par un appareil neuf,
• le moteur ou son mode de fonctionnement a été modifié,
• l’application exige une régulation stable du couple ou de la vitesse,
• l’entraînement fonctionne dans un mode nécessitant des données moteur plus précises,
• la configuration précédente a été perdue,
• la machine se comporte différemment après le remplacement du variateur.

Selon le mode d’autotuning choisi, le variateur peut exiger une plage de données différente. Le plus souvent, il faut saisir la tension nominale, le courant nominal, la fréquence, le nombre de pôles et la vitesse de rotation. Dans des modes plus avancés, des valeurs supplémentaires peuvent être nécessaires, telles que le courant à vide, la fréquence de glissement, la tension à vide ou les pertes fer.

L’autotuning du variateur n’est pas toujours absolument nécessaire pour démarrer le moteur. Dans de nombreuses applications, les paramètres de base peuvent être saisis manuellement et l’entraînement démarrera correctement. Il faut toutefois garder à l’esprit qu’une identification précise du moteur peut améliorer la stabilité de fonctionnement, la réaction à la charge et la qualité de la régulation, en particulier dans les applications plus exigeantes que de simples pompes ou ventilateurs.

Si, après l’autotuning, le variateur signale un défaut, fonctionne de manière instable ou n’atteint pas la vitesse attendue, il faut vérifier non seulement les paramètres, mais aussi l’état du moteur, les câbles, l’encodeur, le blindage, l’étage de puissance et les signaux de commande.

Appelez : +48 717 500 983

Que faire lorsque le nouveau variateur Yaskawa ne fonctionne pas correctement après la mise en service ?

Si le nouveau variateur Yaskawa ne démarre pas, signale une alarme, ne réagit pas aux signaux, ne maintient pas la vitesse ou fonctionne différemment de l’ancien convertisseur de fréquence, il ne faut pas supposer immédiatement que l’appareil est défectueux. Dans de nombreux cas, le problème résulte d’une configuration incomplète, d’un mappage E/S incorrect, de données moteur incompatibles ou de différences entre l’ancienne et la nouvelle application.

Les problèmes les plus fréquents après le remplacement du variateur

Après le remplacement d’un variateur dans une machine industrielle, les problèmes les plus fréquents sont liés à la logique de commande, à la communication et à l’adaptation des paramètres au moteur. Les symptômes typiques sont :

• le variateur est alimenté, mais ne démarre pas le moteur,
• l’entraînement démarre uniquement depuis le panneau, mais ne réagit pas aux signaux du PLC,
• le moteur tourne dans le mauvais sens,
• le variateur signale un défaut immédiatement après la commande de démarrage,
• la vitesse ne correspond pas au signal de consigne de l’entrée analogique,
• la machine ne reçoit pas le signal de disponibilité ou de fonctionnement,
• le PLC voit en permanence une alarme malgré l’absence de panne réelle,
• l’entraînement fonctionne de manière instable sous charge,
• des problèmes d’encodeur ou de retour d’information apparaissent,
• le variateur se coupe pendant l’accélération ou le freinage.

La cause peut être une mauvaise affectation des entrées numériques, une configuration incorrecte des sorties d’alarme, une mauvaise mise à l’échelle de l’entrée analogique, une méthode de commande mal choisie, l’absence d’autotuning, des données moteur erronées ou un problème mécanique côté machine.

Pourquoi une sauvegarde du variateur ne résout-elle pas toujours le problème ?

La sauvegarde du variateur est très utile, mais elle ne suffit pas toujours. Si le nouvel appareil fonctionne dans une version matérielle différente, possède une autre configuration de bornes, une autre carte de communication ou a été installé dans une application modifiée, le simple chargement des paramètres peut ne pas garantir un fonctionnement correct.

Une sauvegarde Yaskawa doit être considérée comme un point de départ très important, mais après sa restauration, il faut vérifier :

• si le modèle du nouveau variateur correspond aux exigences de l’application,
• si la puissance et le courant nominal saisis sont correctement adaptés au moteur,
• si la configuration des entrées et sorties correspond au câblage réel,
• si les signaux d’alarme et de disponibilité sont correctement lus par le PLC,
• si les paramètres de communication sont conformes au système de commande supérieur,
• si les données moteur et la méthode de commande correspondent à l’application réelle,
• s’il n’y a pas eu de changements dans l’armoire, le moteur, l’encodeur ou la mécanique de la machine.

Dans les sites de production, il s’avère souvent que l’ancien variateur a été modifié pendant des années et que la documentation ne reflète pas l’état actuel de la machine. Dans ce cas, une simple copie de paramètres ne remplace pas le diagnostic du système d’entraînement ni les mesures sur site.

Quand faire appel à un service mobile pour la paramétrisation Yaskawa ?

Il est recommandé de faire appel à un service mobile lorsque l’arrêt de la machine génère des coûts élevés et que la mise en service rapide d’un variateur Yaskawa nécessite l’analyse simultanée des paramètres, du câblage, des signaux du PLC, de l’état du moteur et de la logique de fonctionnement de toute l’application. Cela concerne en particulier les situations où la documentation est incomplète, où l’ancien entraînement provenait d’une autre marque ou où des défauts difficiles à expliquer apparaissent après le remplacement.

Le service mobile 24/7 peut aider dans les cas suivants :

• impossibilité de démarrer la machine après le remplacement du variateur,
• nécessité de réaliser une sauvegarde Yaskawa depuis l’ancien appareil,
• paramétrisation manuelle Yaskawa après le remplacement d’un convertisseur d’un autre fabricant,
• diagnostic des signaux d’entrée et de sortie dans l’armoire de commande,
• vérification de la communication avec le PLC ou le panneau HMI,
• autotuning du variateur et vérification des données moteur,
• calibrage du variateur dans une application de production,
• réparation de l’appareil sur site, si le problème ne concerne pas uniquement les paramètres, mais aussi l’électronique ou l’étage de puissance.

En cas de panne de production, il ne s’agit pas seulement de remettre l’entraînement en service, mais aussi de garantir que la machine fonctionnera de manière stable après le démarrage, sans alarmes récurrentes et sans risque de nouvel arrêt.

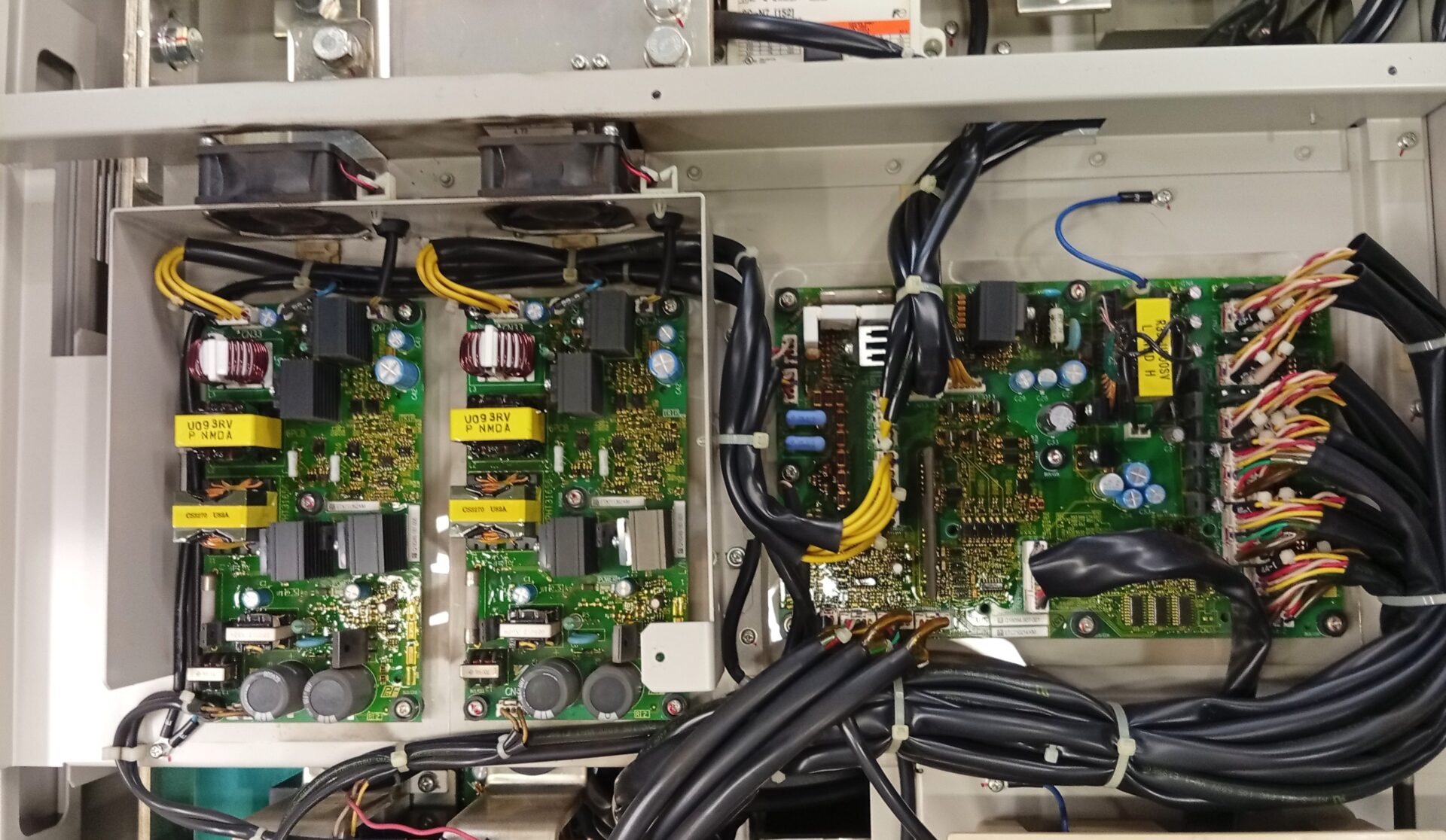

Réparation, diagnostic, modernisation et rachat de variateurs Yaskawa

La paramétrisation d’un nouveau variateur Yaskawa n’est très souvent qu’un élément d’un processus de service plus large. Si l’ancien convertisseur de fréquence est tombé en panne, il vaut la peine de vérifier la cause du dommage et de ne pas se limiter uniquement au montage d’un nouvel appareil. La panne peut résulter d’une surcharge, de problèmes d’alimentation, d’une surchauffe, d’un encrassement, de l’usure des composants de puissance, d’erreurs de câblage ou de conditions de fonctionnement incorrectes dans l’armoire

En pratique, l’assistance de service peut inclure :

• le diagnostic du variateur Yaskawa et l’évaluation de l’état des circuits de puissance et de l’électronique de commande,
• la réparation du variateur après une panne d’alimentation, une surcharge, un court-circuit ou une défaillance de composants,
• la régénération du convertisseur de fréquence, lorsque l’appareil peut être remis en service,
• la modernisation du système d’entraînement, lorsqu’il est préférable de remplacer un ancien modèle par une solution plus récente,
• la paramétrisation Yaskawa et la configuration du variateur pour une machine spécifique,
• la sauvegarde du variateur et la restauration des réglages après le remplacement de l’appareil,
• le rachat de variateurs endommagés et d’appareils d’automatisation industrielle qui ne seront plus remis en service dans l’usine.

Cette approche permet de limiter le risque que le nouveau variateur soit endommagé par la même cause que celle qui a provoqué la panne du convertisseur précédent. Pour la maintenance, cela signifie un arrêt plus court, un risque réduit de retour de panne et un meilleur contrôle des coûts de production.

Si vous avez besoin d’assistance pour la mise en service d’un variateur Yaskawa, la réalisation d’une sauvegarde, l’autotuning, le diagnostic des défauts ou la paramétrisation de l’entraînement après remplacement, contactez RGB Elektronika. Nous réalisons le diagnostic, la réparation, la régénération, la modernisation et le service d’appareils d’automatisation industrielle, notamment des variateurs, servovariateurs, automates PLC, panneaux HMI, modules E/S, alimentations, encodeurs et circuits de puissance.

Signalez au service RGB votre demande de réparation du variateur Yaskawa à l’aide du formulaire -> demander une réparation

Appelez : +48 717 500 983

Bibliographie :

• Yaskawa Electric Corporation, “GA700 Series AC Drive for Industrial Applications”, Technical Manual, No. SIEP C710617 05I, 10.2023, Japon. [Online]. https://www.yaskawa.eu.com/Global%20Assets/Downloads/Technical_Documentation/Inverter_Drives/GA700/SIEP_C710617_05I_GA700_TM_EN.pdf [consulté le : 11.05.2026]
