Quels paramètres du moteur mesurer avant de raccorder un nouveau variateur Yaskawa ?

Avant de raccorder un nouveau variateur Yaskawa, il faut avant tout vérifier la résistance d’isolement du moteur, la résistance et la continuité des enroulements, l’inductance des enroulements, l’état mécanique de l’arbre, la conformité des connexions dans la boîte à bornes, les câbles moteur, la mise à la terre, le blindage du câble ainsi que les circuits supplémentaires des capteurs et de l’encodeur. Un tel diagnostic permet de confirmer si le moteur peut être mis en service en toute sécurité et limite le risque d’endommager le nouveau variateur de fréquence dès le premier démarrage.

Dans la pratique, de nombreux problèmes attribués à un nouveau variateur ne proviennent pas de l’appareil lui-même, mais du fait que des mesures fiables du moteur n’ont pas été réalisées au préalable. Cela concerne notamment les situations où l’entraînement a auparavant fonctionné dans des conditions difficiles, avec des surcharges, de l’humidité, une surchauffe des enroulements ou une panne de l’ancien étage de puissance. Dans ce cas, une mesure électrique du moteur avant la mise en service n’est pas une formalité, mais un élément de protection de l’investissement et de la continuité de production.

Avant de raccorder un nouveau variateur Yaskawa, vérifiez l’état réel du moteur. Faites réaliser des mesures électriques, un diagnostic des enroulements et une vérification des câbles afin d’éviter d’endommager l’entraînement dès la première mise en service.

Appelez : +48 717 500 983

Comment vérifier un moteur avant le raccordement d’un variateur Yaskawa et quelles mesures sont les plus importantes ?

Pourquoi le simple remplacement du variateur sans diagnostic du moteur est-il risqué ?

Le raccordement d’un nouveau variateur à un moteur dont l’état technique n’a pas été vérifié peut entraîner de graves problèmes dès la première mise sous tension. Si les enroulements présentent un isolement endommagé, s’il existe une asymétrie de phase ou si les câbles moteur sont défectueux, le nouveau variateur de fréquence peut passer en état de défaut, ne pas terminer la procédure d’identification du moteur ou, dans les cas extrêmes, endommager le module de puissance.

Les défauts à la terre et la dégradation de l’isolement des enroulements sont particulièrement dangereux, car ils peuvent provoquer une surcharge et endommager les transistors IGBT. Du point de vue de la maintenance, cela signifie non seulement une nouvelle panne, mais aussi un coût lié à la perte de production, une intervention de service supplémentaire, un démarrage de machine prolongé et un risque inutile pour l’ensemble du système d’entraînement.

C’est pourquoi la vérification de l’état du moteur électrique doit précéder chaque raccordement d’un nouveau variateur Yaskawa, qu’il s’agisse d’une simple application de pompe, de ventilateur, de convoyeur ou d’un système plus exigeant avec encodeur et commande en Closed Loop.

Que faut-il vérifier mécaniquement avant de commencer les mesures électriques du moteur ?

Avant d’effectuer les mesures électriques, le moteur doit être complètement déconnecté de l’alimentation et séparé de la charge mécanique. C’est important, car ce n’est qu’à ce moment-là qu’il est possible d’évaluer objectivement l’état de l’entraînement et d’exclure l’influence de la machine sur les résultats des essais.

La première étape consiste à contrôler la libre rotation de l’arbre. Si la rotation est fluide et qu’aucune résistance perceptible, friction ou irrégularité de fonctionnement n’apparaît, vous pouvez passer à l’étape suivante. Si l’arbre oppose une résistance, il faut vérifier si le moteur est équipé d’un frein électromagnétique. C’est un point essentiel, car le frein ne doit pas être alimenté directement depuis la sortie du variateur sur les bornes U, V, W. Un tel élément nécessite un circuit de commande séparé, généralement réalisé via un relais de sortie du variateur correctement configuré.

Lors du contrôle mécanique, il convient également de prêter attention aux points suivants :

• état des roulements et jeux éventuels,
• traces de surchauffe ou de grippage,
• dommages du ventilateur de refroidissement,
• encrassement et humidité sur le boîtier,
• traces de réparations antérieures ou d’interventions dans la boîte à bornes.

Ce sont des opérations apparemment simples, mais il est souvent déjà possible à ce stade de savoir si un test du moteur électrique supplémentaire a du sens ou s’il faut d’abord effectuer une réparation ou une régénération.

Comment lire la plaque signalétique et choisir un couplage étoile ou triangle ?

Avant de commencer les mesures détaillées, il faut analyser la plaque signalétique du moteur et la disposition des barrettes dans la boîte à bornes. Un mauvais raccordement des enroulements en étoile ou en triangle par rapport à la tension de sortie du variateur Yaskawa peut entraîner un fonctionnement incorrect de l’entraînement, un couple trop faible, une surcharge de courant ou une dégradation accélérée de l’isolement.

À ce stade, il convient de vérifier :

• la tension nominale du moteur,
• le courant nominal,
• la fréquence,
• la puissance,
• la vitesse de rotation,
• le mode de couplage des enroulements,
• la présence de capteurs de température et d’équipements supplémentaires.

Ce n’est qu’après confirmation de ces données que le raccordement du variateur Yaskawa ainsi que la saisie ultérieure des paramètres moteur dans le groupe E, c’est-à-dire Motor Parameters, peuvent être planifiés en toute sécurité.

Comment mesurer la résistance d’isolement du moteur et que signifie un résultat trop faible ?

La mesure de la résistance d’isolement du moteur est l’un des essais les plus importants avant la première mise en service d’un entraînement avec un nouveau variateur. Dans le diagnostic professionnel, elle est réalisée à l’aide d’un analyseur moteur, qui offre une précision et une plage de tests nettement supérieures à celles d’un mégohmmètre standard. Pour les moteurs basse tension, on utilise généralement une tension d’essai de 500 V ou 1000 V DC, mais l’analyseur permet de réaliser des essais haute tension jusqu’à 15 kV, ce qui permet de détecter des microfissures d’isolement dans les moteurs de tensions plus élevées.

Pour que le résultat soit fiable, il faut retirer les barrettes de la boîte à bornes et tester chaque enroulement séparément. La mesure doit inclure à la fois la résistance par rapport au boîtier et entre les phases :

• U vers PE,
• V vers PE,
• W vers PE,
• U vers V,
• V vers W,
• U vers W.

On considère que, pour les moteurs jusqu’à 500 V, la résistance d’isolement doit atteindre au moins plusieurs dizaines de mégaohms, tandis que dans les unités modernes et sèches, on rencontre souvent des valeurs de l’ordre du gigaohm. Un résultat trop faible est un signal d’alarme. Il peut indiquer :

• de l’humidité dans les enroulements,
• le vieillissement du matériau isolant,
• un encrassement conducteur,
• le début d’un défaut à la terre,

Si le résultat est faible ou instable, il ne faut pas raccorder immédiatement le moteur au nouveau variateur. Il faut d’abord déterminer la cause du problème, car le démarrage de l’entraînement dans cet état peut provoquer une détérioration immédiate de l’électronique de puissance du variateur.

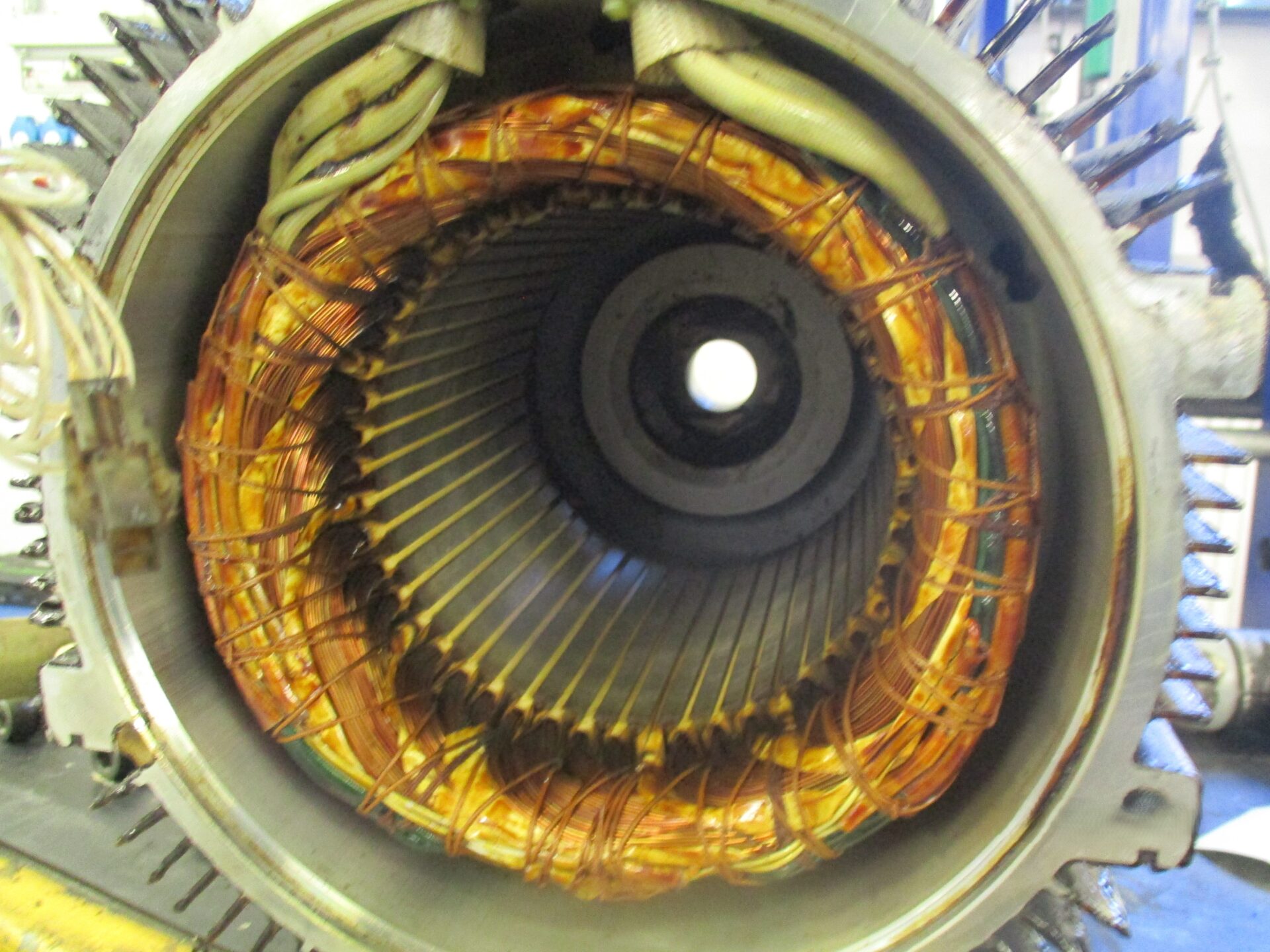

Comment vérifier la résistance et la symétrie des enroulements à l’aide d’un analyseur ?

Après le test d’isolement, l’analyseur réalise une mesure précise de la résistance des enroulements par méthode quatre fils, dite pont de Kelvin. Contrairement à un multimètre, l’analyseur élimine l’influence de la résistance des cordons de mesure, ce qui permet de détecter des asymétries au niveau du milliohm. L’objectif de l’essai est de confirmer que chaque phase présente une continuité électrique et que les valeurs de résistance sont parfaitement équilibrées.

Dans la pratique, on compare :

• la résistance de l’enroulement U,
• la résistance de l’enroulement V,
• la résistance de l’enroulement W.

Les écarts entre les phases ne doivent pas dépasser quelques pourcents. Des écarts plus importants peuvent indiquer :

• un conducteur endommagé,
• une erreur de connexion dans la boîte à bornes,
• une surchauffe locale des enroulements,
• un vieillissement irrégulier de l’isolement,
• le début d’une détérioration d’une phase.

Pour le service maintenance, c’est une information très importante, car même si le moteur fonctionne encore, l’asymétrie de résistance influence généralement la stabilité de fonctionnement, la consommation de courant et la température des enroulements après le raccordement au variateur de fréquence.

Pourquoi mesurer l’inductance des enroulements du moteur avant l’Auto Tuning ?

La mesure de l’inductance des enroulements du moteur est souvent négligée, alors qu’elle peut justement révéler des problèmes qui ne sont pas toujours visibles avec la seule mesure de résistance. Une asymétrie de l’inductance des enroulements peut indiquer des courts-circuits entre spires, qui entraînent une surchauffe du moteur, un fonctionnement irrégulier et des problèmes d’identification des paramètres pendant la procédure Auto Tuning du variateur Yaskawa.

Si les valeurs d’inductance des différentes phases diffèrent fortement, cela signifie que le moteur ne doit pas être considéré comme totalement opérationnel. Dans une telle situation, le nouveau variateur peut :

• identifier incorrectement le modèle du moteur,
• signaler des erreurs pendant l’autotuning,
• commander l’entraînement de manière instable,
• provoquer une augmentation de la température des enroulements et des courants asymétriques.

C’est précisément pourquoi les mesures électriques complètes du moteur avant la mise en service doivent inclure non seulement l’isolement, mais aussi les paramètres de phase qui influencent le modèle de commande de l’entraînement.

Que faut-il encore vérifier avant la première mise en service de l’entraînement avec un nouveau variateur Yaskawa ?

Comment vérifier les câbles moteur, le blindage et la mise à la terre de protection ?

Même un moteur correctement vérifié ne garantit pas une mise en service sans problème si le câble moteur est endommagé ou s’il existe des erreurs de blindage et de mise à la terre. C’est pourquoi, avant le démarrage, il faut contrôler toute la section entre le variateur et le moteur.

Il faut vérifier en priorité :

• la continuité des conducteurs actifs,
• la continuité du blindage du câble,
• l’état des bornes et des embouts,
• le raccordement correct du conducteur de protection PE,
• les traces de dommages mécaniques du câble,
• les signes de surchauffe ou d’humidité dans les connexions.

Un blindage endommagé ou une mise à la terre incorrecte peuvent provoquer des perturbations électromagnétiques, un fonctionnement incorrect de l’électronique de commande, des erreurs de communication et des problèmes de démarrage difficiles à identifier. Dans un environnement industriel où fonctionnent en parallèle des automates PLC, des pupitres HMI, des modules I/O, des alimentations et des convertisseurs, de telles anomalies peuvent avoir des conséquences qui dépassent largement le seul système d’entraînement.

Appelez : +48 717 500 983

Comment vérifier les capteurs de température et l’encodeur dans les applications Closed Loop ?

Si le moteur est équipé de capteurs de température PTC, PT100 ou PT1000, leurs circuits doivent également être vérifiés avant la mise en service. Cela concerne aussi les encodeurs utilisés dans les applications avec retour d’information, c’est-à-dire dans les systèmes Closed Loop.

Un capteur de température fonctionnant incorrectement peut provoquer de fausses alarmes de surchauffe ou, à l’inverse, l’absence de réaction de protection lors d’une augmentation réelle de la température. De son côté, un encodeur défectueux ou un câblage incorrect peuvent provoquer des défauts de type Encoder Error dès la première mise en service.

Il est recommandé de vérifier :

• la continuité des circuits de capteurs,
• la conformité du type de capteur avec la configuration du variateur,
• l’état des connecteurs, du blindage et des câbles de signal,
• le montage correct et la stabilité du signal de l’encodeur.

Sans cela, même un raccordement du variateur Yaskawa correctement effectué peut se terminer par une erreur de démarrage et une perte de temps inutile lors de la mise en service de la machine.

Quels symptômes indiquent que le moteur ne doit pas encore être raccordé au variateur ?

Tous les moteurs ne sont pas aptes à une mise en service immédiate après un contrôle visuel initial. Certains symptômes doivent conduire à arrêter le processus et à effectuer un diagnostic approfondi ou une réparation.

Les signaux d’alerte les plus fréquents sont :

• faible résistance d’isolement,
• écarts de résistance des enroulements supérieurs à quelques pourcents,
• asymétrie de l’inductance des phases,
• résistance lors de la rotation de l’arbre,
• traces de surchauffe ou odeur de brûlé,
• câble, blindage ou mise à la terre endommagés,
• capteur de température défectueux,
• erreurs d’encodeur ou absence de signal stable,
• barrettes dans la boîte à bornes incompatibles avec la tension du variateur.

Dans de tels cas, la simple mise en service du variateur ne résout pas le problème. Au contraire, elle peut accélérer la panne du moteur, endommager l’étage de puissance et prolonger l’arrêt de la ligne de production.

Quand vaut-il mieux confier les mesures électriques d’un moteur Yaskawa à un service spécialisé ?

Si le moteur a fonctionné après une panne, est resté longtemps inutilisé, a été démonté de la machine, a subi une inondation, une surcharge ou doit fonctionner avec un nouveau variateur dans une application de production importante, il est préférable de confier les mesures électriques du moteur Yaskawa à un service spécialisé. Cela concerne également les situations où l’usine ne dispose pas des instruments appropriés, d’une procédure de mesure ou du temps nécessaire pour une analyse complète.

Un service professionnel ne se limite pas à la lecture des valeurs, mais comprend surtout leur interprétation, l’évaluation du risque et la recommandation des actions suivantes. C’est important, car un résultat de mesure seul, sans contexte approprié, n’indique pas toujours si le moteur peut être démarré en toute sécurité ou s’il faut d’abord effectuer une réparation, une régénération ou une modernisation.

Si vous prévoyez le raccordement d’un nouveau variateur Yaskawa, il est utile de confirmer au préalable l’état réel du moteur, des câbles et des accessoires. Dans le cadre du service, nous réalisons le diagnostic des moteurs électriques, les mesures des enroulements, la mesure de la résistance d’isolement du moteur, la vérification des capteurs et des circuits supplémentaires ainsi que l’évaluation de la préparation de l’entraînement à une mise en service sûre. Vous réduisez ainsi le risque d’endommager le variateur et raccourcissez le temps nécessaire à la mise en fonctionnement de l’entraînement.

Si vous avez besoin d’assistance pour les mesures, le diagnostic ou la préparation de l’entraînement à la mise en service, il est préférable de réaliser ces actions avant le premier démarrage. C’est le moment le plus sûr pour détecter les problèmes qui génèrent ensuite des arrêts coûteux et des interventions de service supplémentaires.
