Quelles sont les pannes les plus fréquentes des pupitres opérateur ? Pupitres HMI Siemens SIMATIC

Les pannes les plus fréquentes des pupitres opérateur Siemens SIMATIC HMI concernent les circuits d’alimentation, le rétroéclairage de la matrice, les écrans tactiles, les claviers à membrane, les ports de communication PROFINET et PROFIBUS ainsi que la mémoire Flash ou les cartes SD. Les symptômes de ces défauts comprennent notamment l’absence de démarrage du pupitre, une boucle de démarrage du système, un écran sombre, l’absence de réaction au toucher, le déclenchement spontané de fonctions, la perte de communication avec l’automate PLC ainsi que le blocage de l’appareil sur l’écran de démarrage. Dans de nombreux cas, les pupitres HMI Siemens peuvent être réparés, régénérés ou modernisés, ce qui permet de réduire le coût des arrêts et d’éviter le remplacement immédiat de toute l’unité.

Les pupitres opérateur Siemens sont l’un des éléments les plus importants de la communication homme-machine dans les systèmes d’automatisation industrielle. Les opérateurs les utilisent pour piloter les machines, surveiller les alarmes, modifier les paramètres, contrôler les recettes, lancer les processus et réagir aux anomalies de production. C’est pourquoi une panne HMI Siemens Simatic est rarement seulement un problème local d’un seul appareil. En pratique, elle peut arrêter une ligne, compliquer le diagnostic de l’automate PLC, bloquer l’accès aux paramètres des variateurs de fréquence ou des servomoteurs et générer un coût lié à la perte de production.

Parmi les appareils les plus fréquemment exploités figurent notamment les pupitres Simatic HMI des familles Comfort Panels, Basic Panels, Mobile Panels, Key Panels ainsi que les modèles de type Simatic HMI TP et Simatic HMI KTP. Dans les usines de production, on rencontre aussi souvent des pupitres tels que TP700 Comfort, TP900 Comfort ou TP1200 Comfort. Chacun de ces groupes a ses spécificités, mais de nombreuses pannes se répètent indépendamment de la version précise de l’appareil.

Votre pupitre HMI Siemens SIMATIC est endommagé ? Confiez le diagnostic, la réparation ou la régénération du pupitre opérateur et réduisez le risque d’arrêt de production.

Appelez : +48 717 500 983

Les pannes les plus fréquentes des pupitres opérateur Siemens SIMATIC HMI

Pourquoi un pupitre HMI Siemens ne démarre-t-il pas ou redémarre-t-il ?

L’une des causes les plus fréquentes des problèmes de démarrage du pupitre est l’endommagement du circuit d’alimentation. Dans les pupitres opérateur Simatic, les condensateurs électrolytiques, les convertisseurs de tension, les stabilisateurs ainsi que les composants responsables de l’alimentation des circuits auxiliaires internes jouent un rôle clé.

Après de nombreuses années de fonctionnement à température élevée, les condensateurs électrolytiques perdent leurs paramètres. L’électrolyte sèche, la capacité diminue et les tensions internes deviennent instables. Pour l’utilisateur, la panne ressemble souvent à un problème système, mais sa source peut se trouver dans l’électronique d’alimentation.

Symptômes typiques d’une panne d’alimentation dans les pupitres HMI Siemens :

• le pupitre ne démarre pas après l’application de la tension,
• l’appareil démarre, mais s’éteint après un instant,
• le système boucle le processus de démarrage,
• le pupitre s’éteint de manière aléatoire pendant le fonctionnement de la machine,
• l’écran scintille ou réagit de manière instable,
• le pupitre ne fonctionne qu’après une pause prolongée ou après refroidissement.

Dans de tels cas, il ne faut pas limiter le diagnostic à la seule vérification de l’alimentation externe 24 V DC. Le pupitre peut recevoir une tension correcte à l’entrée tout en présentant des sections d’alimentation internes endommagées. Un diagnostic professionnel doit inclure les mesures des tensions auxiliaires, l’évaluation des condensateurs, la vérification des convertisseurs ainsi que le contrôle de la carte PCB afin de détecter les surchauffes, les fissures des soudures et les traces de corrosion.

Que signifie un écran sombre sur un pupitre Simatic HMI ?

Un écran sombre sur un pupitre HMI Siemens ne signifie pas toujours que la matrice LCD est endommagée. Très souvent, le problème concerne le circuit de rétroéclairage. Dans les unités plus récentes, comme les pupitres HMI Siemens Simatic de la série Comfort, le rétroéclairage est assuré par des diodes LED et des circuits de commande qui gèrent leur fonctionnement.

Un test préliminaire pratique consiste à utiliser une lampe de poche. Si, après avoir éclairé l’écran, les contours de l’interface, les boutons, les champs ou l’écran de démarrage sont visibles, la matrice LCD elle-même peut être fonctionnelle, tandis que le circuit de rétroéclairage, le pilote LED, le régulateur de luminosité ou la source lumineuse peut être défaillant.

Les symptômes les plus fréquents d’une panne de rétroéclairage :

• l’écran est totalement sombre, mais le pupitre réagit au toucher,
• l’image n’est visible qu’avec une forte lumière extérieure,
• la luminosité de l’écran diminue progressivement de mois en mois,
• le rétroéclairage scintille ou s’éteint après l’échauffement du pupitre,
• le pupitre démarre correctement, mais l’opérateur ne voit pas l’interface.

Pour le service maintenance, ce type de panne peut être particulièrement problématique, car la machine peut continuer à fonctionner, mais l’opérateur perd la possibilité de piloter le processus de manière sûre et confortable. Dans le cas de pupitres tels que TP700 Comfort, TP900 Comfort ou TP1200 Comfort il est préférable de confier un diagnostic avant de décider du remplacement complet de l’appareil.

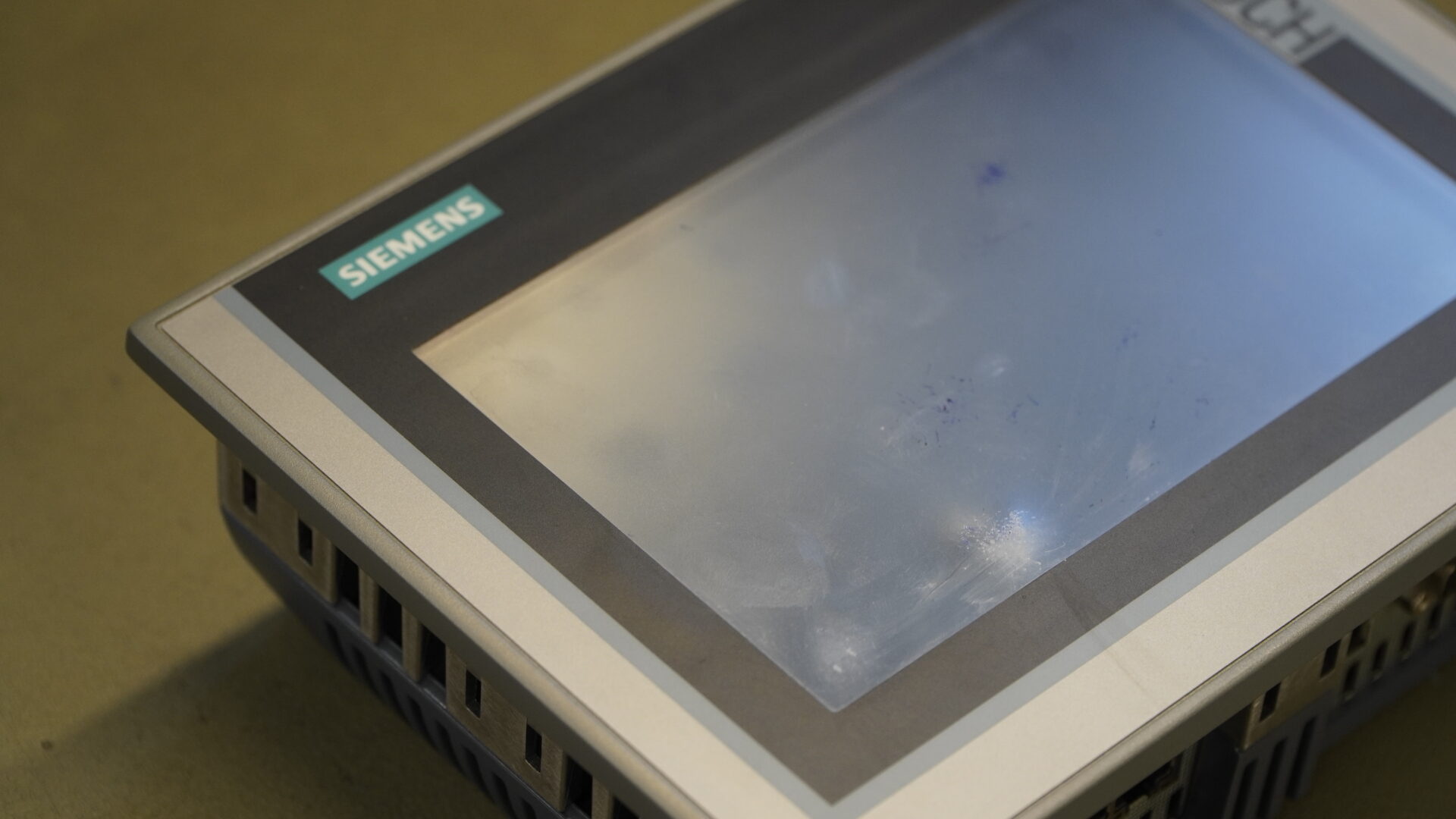

Pourquoi l’écran tactile HMI Siemens ne réagit-il pas correctement ?

Les écrans tactiles de nombreux pupitres SIMATIC HMI utilisent une technologie résistive. Cela signifie que la réaction du pupitre repose sur une pression physique exercée sur la surface tactile. Dans un environnement industriel, où les opérateurs travaillent souvent avec des gants, dans la poussière, les salissures, en présence d’huile ou de liquide de refroidissement, la surface tactile est fortement sollicitée.

Avec le temps, des microfissures des couches conductrices, des problèmes de calibration ou des zones dites mortes peuvent apparaître. En conséquence, l’opérateur appuie sur un bouton à l’écran, mais le pupitre ne réagit pas ou active une autre fonction que celle attendue.

Symptômes typiques d’un écran tactile endommagé :

• absence de réaction au toucher dans certaines zones de l’écran,
• décalage du point de contact par rapport aux graphiques de l’interface,
• nécessité d’appuyer fortement sur l’écran,
• activation aléatoire de fonctions sans intervention de l’opérateur,
• impossibilité d’acquitter les alarmes ou de modifier les paramètres,
• problèmes après l’échauffement du pupitre ou après un fonctionnement prolongé.

Le déclenchement spontané de fonctions peut également résulter de salissures comprimées sous le cadre du boîtier. La poussière, les copeaux, les dépôts d’huile et les résidus de liquide de refroidissement peuvent exercer une pression constante sur la couche tactile. Une telle situation est dangereuse, car le pupitre peut envoyer au système de commande des signaux que l’opérateur n’a pas réellement saisis.

Dans de tels cas, la réparation Simatic HMI peut inclure le remplacement de la couche tactile, le nettoyage de la zone sous le cadre, le contrôle des connexions par nappes, la vérification de l’électronique de gestion du tactile ainsi qu’un test fonctionnel sur de nombreux points de l’écran.

Quels problèmes surviennent dans les claviers à membrane et les Key Panels ?

Tous les pupitres opérateur Siemens ne reposent pas exclusivement sur un écran tactile. Dans de nombreuses applications, on utilise également des Simatic HMI Key Panels, des pupitres avec touches de fonction ainsi que des appareils de type Simatic HMI KTP, qui associent un écran tactile à un clavier.

Dans ce type d’appareils, les problèmes fréquents incluent l’usure du clavier à membrane, la dégradation du stratifié, l’endommagement des nappes de signal et la perte d’élasticité des couches responsables du fonctionnement des touches. Dans les usines où des produits chimiques industriels agressifs, des agents de lavage, du brouillard d’huile ou des liquides de refroidissement sont utilisés, la membrane peut durcir, se fissurer et ne plus protéger efficacement les contacts.

Symptômes d’un clavier à membrane endommagé :

• certaines touches ne réagissent pas,
• une touche ne fonctionne qu’après une pression très forte,
• le pupitre interprète une touche comme une autre,
• une touche reste logiquement active malgré l’absence de pression,
• le film frontal est fissuré, décollé ou durci,
• des traces d’humidité ou de salissures sont visibles sous la membrane.

Dans le service Simatic HMI, il est important de déterminer si le problème concerne la membrane elle-même, la nappe de signal, le connecteur, la couche de contact ou l’électronique sur la carte du pupitre. Seul un tel diagnostic permet d’évaluer si la régénération des éléments frontaux suffit ou si une réparation électronique plus approfondie est nécessaire.

Comment l’humidité, les liquides de refroidissement et les vapeurs d’huile endommagent-ils les pupitres opérateur Simatic ?

Les pupitres opérateur Simatic fonctionnent très souvent à proximité de machines CNC, presses, lignes d’emballage, postes de lavage, machines-outils, robots, convoyeurs et équipements de process. Dans ces environnements, l’électronique est exposée aux vibrations, aux variations de température, à l’humidité, à la poussière, au liquide de refroidissement, à l’huile et aux produits chimiques.

Même une légère détérioration du boîtier, un cadre fissuré, un joint de montage usé ou une installation incorrecte dans le pupitre de commande peuvent ouvrir la voie aux contaminants. Les substances qui pénètrent à l’intérieur du pupitre provoquent la corrosion des pistes en cuivre, des courts-circuits, des courants de fuite, la dégradation des connecteurs ainsi que l’endommagement des composants SMD.

Les dommages dus à l’humidité et aux contaminants peuvent être indiqués par :

• des erreurs de fonctionnement aléatoires du pupitre,
• des problèmes qui s’intensifient après le lavage de la machine,
• des traces de corrosion près des connecteurs et sur le PCB,
• des taches sous la vitre ou sous la couche tactile,
• un fonctionnement instable des touches et du tactile,
• des interruptions de communication après des changements de température ou d’humidité.

Dans le cas des pupitres HMI Siemens Simatic, il ne faut pas négliger même de faibles traces d’humidité. La corrosion peut se développer progressivement et ne pas donner de symptômes évidents pendant un certain temps. Lorsqu’un court-circuit apparaît dans une zone critique de la carte PCB, la réparation peut devenir beaucoup plus difficile ou non rentable.

Pourquoi les pupitres HMI Siemens perdent-ils la communication avec le PLC ?

Les pupitres opérateur Siemens communiquent avec les automates PLC, les entraînements, les modules I/O et d’autres éléments d’automatisation via des réseaux industriels. Selon la configuration, des ports PROFINET, PROFIBUS, Ethernet industriel et d’autres interfaces de communication peuvent être utilisés.

La perte de communication avec le PLC peut résulter d’erreurs de configuration, de problèmes réseau ou d’une panne du pupitre lui-même. Dans la pratique du service, on rencontre souvent l’usure mécanique des ports, des broches endommagées, des soudures fissurées sur les connecteurs ainsi que des pannes de circuits d’isolation galvanique après des surtensions dans l’installation.

Symptômes des problèmes de communication dans un HMI Siemens :

• le pupitre ne voit pas l’automate PLC,
• des erreurs de connexion apparaissent à l’écran,
• les valeurs de process ne se mettent pas à jour,
• les alarmes ne sont pas actualisées,
• le pupitre fonctionne localement, mais n’échange pas de données avec la machine,
• la communication disparaît après avoir bougé le câble,
• le problème apparaît après une surtension, une panne d’alimentation ou des travaux de service.

Les vibrations des machines et les branchements fréquents de câbles de service peuvent entraîner un affaiblissement mécanique des ports. Les surtensions dans les réseaux industriels peuvent quant à elles endommager les circuits d’entrée. C’est pourquoi le diagnostic doit inclure à la fois un test de configuration et une vérification physique des ports de communication ainsi que de l’électronique responsable de la transmission des données.

Appelez : +48 717 500 983

Qu’est-ce qui provoque le blocage du pupitre sur l’écran de démarrage ?

Le blocage du pupitre sur l’écran de démarrage, un démarrage très long ou des erreurs système aléatoires peuvent indiquer un problème avec la mémoire Flash, la carte SD, le système d’exploitation du pupitre ou le projet HMI. Les mémoires utilisées dans les appareils industriels ont un nombre limité de cycles d’écriture, c’est pourquoi l’enregistrement intensif des alarmes, des tendances et des données de process peut avec le temps augmenter le risque d’endommagement du support.

Ce problème peut concerner différents appareils Simatic HMI, surtout lorsque le pupitre a fonctionné pendant des années sans optimisation du projet et sans contrôle régulier des supports de mémoire. L’absence d’une sauvegarde à jour augmente encore le risque, car une panne du pupitre peut signifier non seulement un dommage matériel, mais aussi la perte de la configuration nécessaire à l’exploitation de la machine.

Un problème de mémoire ou de système peut être indiqué par :

• l’arrêt du pupitre sur l’écran de démarrage,
• un démarrage du système très lent,
• des blocages aléatoires de l’interface,
• des messages d’erreur du projet,
• l’absence d’accès à certains écrans ou fonctions,
• des problèmes après une coupure d’alimentation,
• l’impossibilité de lire correctement la carte SD.

En maintenance, il est particulièrement important d’effectuer régulièrement des sauvegardes du projet, notamment à l’aide d’outils tels que ProSave. Une sauvegarde peut réduire considérablement le temps de remise en service de la machine après une panne du pupitre, surtout lorsqu’il faut remplacer la mémoire, restaurer la configuration ou mettre en service un appareil de remplacement.

Réparation, diagnostic et modernisation Simatic HMI au lieu d’un remplacement coûteux

Quand la réparation Simatic HMI est-elle rentable ?

La réparation Simatic HMI est particulièrement rentable lorsque le pupitre est intégré à une machine existante, contient un projet important, est difficilement disponible en tant que remplacement neuf ou lorsque son remplacement nécessiterait une modernisation supplémentaire du logiciel, de l’installation et de la communication avec le PLC. Dans de nombreuses usines de production, les anciens pupitres opérateur Siemens gèrent encore des processus critiques, et leur panne soudaine peut arrêter la production pendant de nombreuses heures ou plusieurs jours.

Le service Simatic HMI mérite d’être envisagé lorsque des symptômes tels que l’absence de rétroéclairage, un tactile endommagé, une alimentation instable, des problèmes de ports de communication, un clavier à membrane endommagé, le blocage du système ou des traces d’inondation apparaissent. Dans de nombreux cas, il est possible de remplacer les composants endommagés, de régénérer les éléments frontaux, de réparer les pistes, de restaurer les soudures, de nettoyer l’électronique et d’effectuer des tests fonctionnels après réparation.

La réparation d’un pupitre HMI peut être avantageuse lorsque :

• un nouveau pupitre a un long délai de livraison,
• l’appareil fonctionne sur une machine plus ancienne,
• il n’existe pas de remplacement prêt à l’emploi un pour un,
• le projet HMI n’est pas facilement disponible,
• le coût de l’arrêt est supérieur au coût du service,
• le pupitre nécessite uniquement une réparation du rétroéclairage, du tactile, du port ou de l’alimentation,
• la modernisation complète de la machine n’est pas encore planifiée.

Si un pupitre opérateur Siemens a commencé à fonctionner de manière instable, il ne faut pas attendre la panne complète. Un diagnostic précoce permet souvent de réparer l’appareil plus rapidement, à moindre coût et sans perte du projet HMI.

Comment réduire le risque d’une nouvelle panne du pupitre HMI ?

Les pupitres HMI Siemens Simatic sont conçus pour un fonctionnement industriel, mais ils ne résistent pas à toutes les formes d’exploitation. Un contrôle régulier et des conditions de travail appropriées peuvent prolonger considérablement la durée de vie de l’appareil et réduire le risque de panne de production.

Bonnes pratiques pour la maintenance :

• contrôlez régulièrement l’état des joints et des cadres de montage,
• ne laissez pas la saleté s’accumuler sous le cadre de l’écran,
• évitez de laver le pupitre avec un jet de liquide puissant si le boîtier ne garantit pas une étanchéité suffisante,
• surveillez la température dans les armoires et les pupitres opérateur,
• effectuez des sauvegardes du projet HMI,
• optimisez l’enregistrement des alarmes et des tendances afin de ne pas surcharger la mémoire,
• limitez les branchements fréquents des câbles de communication,
• protégez l’installation contre les surtensions,
• réagissez aux premiers symptômes de fonctionnement instable du pupitre.

En pratique, de nombreuses pannes des pupitres opérateur Siemens commencent par de petits symptômes : rétroéclairage plus faible, problème tactile périodique, erreurs de communication isolées ou redémarrage sporadique. Ignorer ces signaux peut entraîner l’arrêt de la machine au moment le moins opportun.

Que faire d’un pupitre HMI Siemens endommagé dont la réparation n’est pas rentable ?

Tous les pupitres HMI ne se prêtent pas à une réparation économiquement justifiée. Si l’électronique est fortement corrodée, si la carte PCB a été endommagée par un court-circuit, si des composants essentiels manquent ou si le coût de réparation dépasse la valeur de l’appareil, il vaut la peine d’envisager d’autres possibilités.

L’une des solutions est le rachat de pupitres opérateur Siemens endommagés. De tels appareils peuvent être utilisés comme source de pièces, comme base pour la reconstruction d’autres unités ou comme élément d’une gestion de service qui réduit la quantité de déchets électroniques. Pour l’usine, cela signifie la possibilité d’organiser le stock de pièces, de récupérer une partie de la valeur des appareils défectueux et de soutenir en même temps la circulation des composants industriels.

Les pupitres HMI Siemens Simatic endommagés, les Simatic HMI Basic Panels, les Simatic HMI Mobile Panels, les Simatic HMI Key Panels ou les modèles des familles Comfort Panels ne doivent pas toujours finir comme déchets. Il vaut d’abord la peine de vérifier si une réparation, une régénération, une revente, un échange de service ou une modernisation du poste est possible.

Si un pupitre HMI Siemens ne démarre pas, présente un écran sombre, ne réagit pas au toucher, perd la communication avec le PLC ou se bloque sur l’écran de démarrage, il est d’abord conseillé d’effectuer un diagnostic. Dans de nombreux cas, la réparation des pupitres HMI Comfort Panels et d’autres appareils Simatic HMI constitue une réelle alternative au remplacement coûteux, surtout lorsque le temps, la disponibilité des pièces et la continuité de production sont essentiels.

Confiez la réparation Simatic HMI avant que la panne n’arrête la ligne. —> demander une réparation
