Quelles sont les pannes des variateurs Heidenhain UM 113 D ? Diagnostic professionnel des variateurs Heidenhain

Dans les variateurs Heidenhain UM 113D, les pannes les plus fréquentes concernent les modules transistors IGBT, les drivers de grille, les condensateurs électrolytiques du circuit intermédiaire DC, les éléments de l’alimentation auxiliaire, les circuits de mesure du courant ainsi que le système de refroidissement. Les symptômes peuvent inclure des erreurs de surcharge, une asymétrie des courants de phase, un fonctionnement instable de l’axe ou de la broche, des messages aléatoires de la commande CNC, des erreurs du bus DC, une surchauffe, l’absence de disponibilité du variateur ou le blocage immédiat de la machine après l’autorisation de mouvement. Le diagnostic professionnel du variateur Heidenhain UM 113D doit comprendre non seulement des mesures des éléments de puissance, mais aussi l’analyse des signaux PWM, le contrôle des drivers IGBT, l’évaluation des condensateurs, la vérification de la mesure du courant et un essai dynamique sous charge.

Heidenhain UM 113D fonctionne dans des systèmes d’entraînement exigeants de machines-outils CNC, où le module de puissance est responsable du contrôle d’un axe ou d’une broche. En pratique, cela signifie des courants élevés, une forte dynamique de charge, des cycles fréquents d’accélération et de freinage ainsi qu’un fonctionnement dans un environnement exposé à la température, à la poussière, au brouillard d’huile et aux vibrations. C’est pourquoi une panne du variateur UM 113D est rarement le problème d’un seul composant. Très souvent, la détérioration d’un transistor de puissance entraîne également la détérioration des drivers, des résistances de grille, de l’opto-isolation ou des circuits de commande.

Vous avez un variateur Heidenhain UM 113D endommagé ? Confiez le diagnostic professionnel du module de puissance avant de redémarrer la machine. RGB Elektronika contrôlera les IGBT, les drivers, les condensateurs, la mesure du courant, le refroidissement et le fonctionnement du variateur sous charge.

Appelez : +48 717 500 983

Quelles sont les pannes les plus fréquentes du variateur Heidenhain UM 113D ?

Qu’est-ce que le variateur Heidenhain UM 113D dans un système d’entraînement CNC modulaire ?

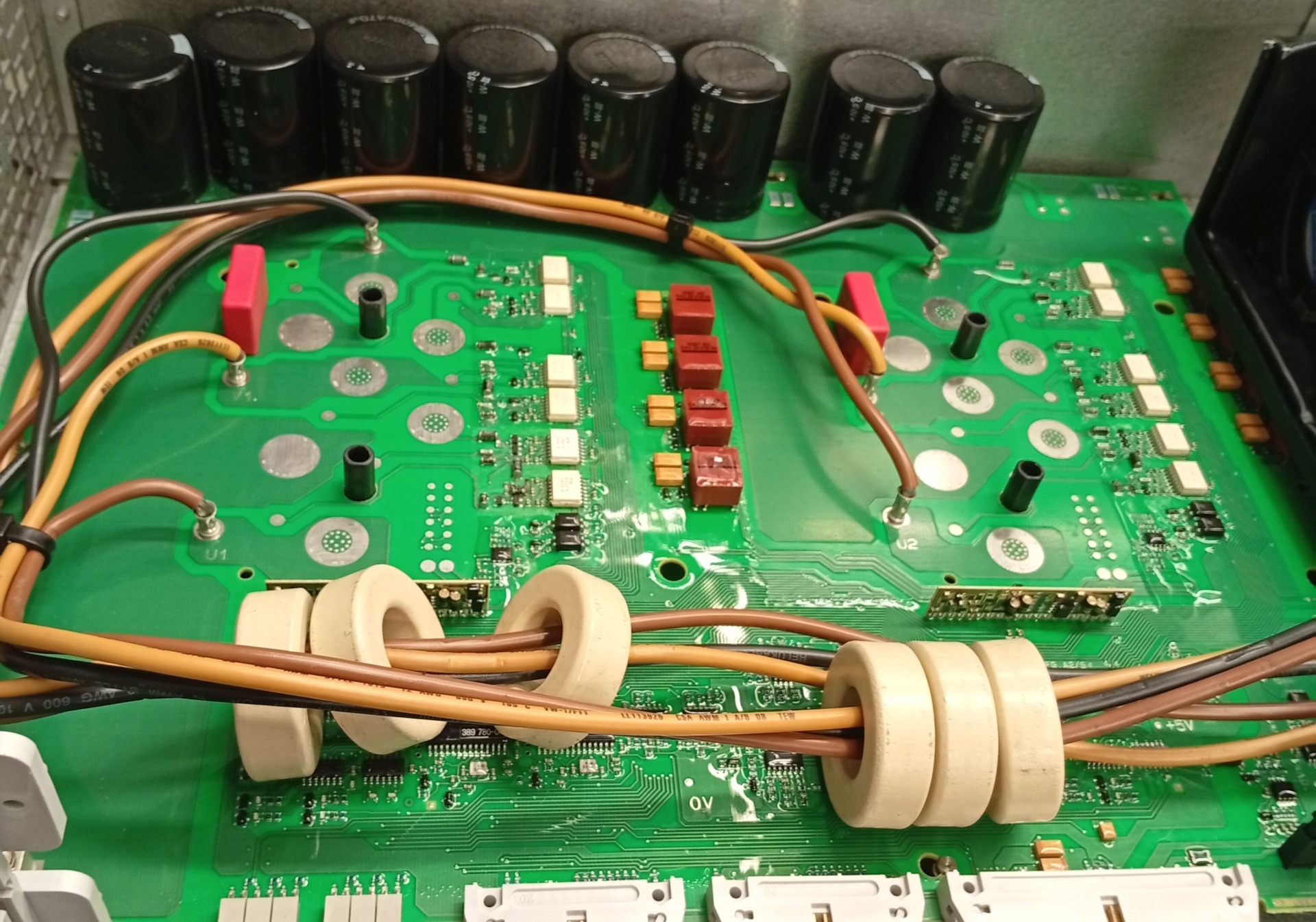

Le variateur Heidenhain UM 113D est un module de puissance utilisé dans les systèmes d’entraînement modulaires Heidenhain. Dans un tel système, les modules d’alimentation UV ou UVR préparent la tension du circuit intermédiaire, tandis que les variateurs de la série UM convertissent l’énergie du bus DC en un signal AC triphasé alimentant le moteur d’axe ou de broche.

En pratique, le module de puissance UM 113D est l’un des éléments exécutifs clés d’une machine-outil CNC. Il reçoit les signaux de commande PWM du contrôleur CC, commute les transistors IGBT et contrôle le flux d’énergie vers le moteur. Si un variateur modulaire Heidenhain commence à fonctionner de manière instable, les effets peuvent être immédiatement visibles dans le fonctionnement de la machine : erreurs d’axe, problèmes de broche ou arrêt complet de la production.

Heidenhain UM 113D fonctionne avec des courants élevés, c’est pourquoi, en service, il doit être traité comme un convertisseur Heidenhain avancé, et non comme un simple élément remplaçable. Un diagnostic erroné peut entraîner une nouvelle détérioration du module après son montage dans la machine.

Défaillance IGBT dans UM 113D : pourquoi s’agit-il de l’une des pannes les plus graves ?

La panne la plus coûteuse et en même temps l’une des plus fréquentes dans le variateur UM 113D est la détérioration des modules transistors IGBT. Ce sont eux qui assurent la commutation rapide de l’énergie provenant du circuit DC et la génération du signal alimentant le moteur.

Une détérioration des IGBT peut notamment être causée par :

• une surcharge thermique, c’est-à-dire une température de fonctionnement trop élevée du module de puissance,
• un court-circuit dans l’enroulement du moteur, qui charge l’étage de puissance du variateur,
• une détérioration du câble d’alimentation du moteur, notamment en cas de claquage de l’isolation ou de courts-circuits entre phases,
• le vieillissement des structures semi-conductrices après de nombreuses années de fonctionnement,
• un refroidissement incorrect, qui accélère la dégradation des transistors,
• l’instabilité du bus DC, en particulier avec des condensateurs usés ou des problèmes dans le module d’alimentation.

Un IGBT endommagé peut provoquer un court-circuit dans l’étage de puissance, la destruction d’éléments de protection, le blocage du variateur ou l’impossibilité de démarrer l’axe. Dans les cas extrêmes, la panne est brutale et visible dès le démontage du module, mais ce n’est pas toujours le cas. Il arrive que le variateur Heidenhain signale uniquement des erreurs de surcharge répétitives, alors que la cause réelle se trouve dans la partie puissance.

Pourquoi faut-il aussi vérifier les drivers de grille après une panne IGBT ?

Dans le variateur Heidenhain UM 113D, une panne IGBT endommage très souvent également les circuits de formation des impulsions de grille, c’est-à-dire les drivers. C’est important, car le simple remplacement du module transistor sans contrôle des drivers peut se terminer par une nouvelle détérioration du variateur dès la première mise en marche.

Lors du claquage de la structure semi-conductrice, une haute tension peut atteindre l’électronique de commande. Les éléments suivants peuvent alors être endommagés :

• résistances de grille,
• circuits d’opto-isolation,
• circuits intégrés dédiés des drivers,
• pistes des circuits de commande de grille,
• éléments responsables de la distribution du signal PWM depuis le contrôleur CC.

Les symptômes d’une détérioration des drivers peuvent inclure une commande asymétrique des transistors, l’absence d’impulsions de grille correctes, une forme d’onde PWM déformée ou le blocage immédiat du variateur après l’autorisation. C’est pourquoi le diagnostic Heidenhain UM 113D doit toujours inclure l’analyse de la voie de commande IGBT, et pas seulement la mesure des éléments de puissance.

Condensateurs électrolytiques et bus DC : d’où viennent les erreurs aléatoires du variateur ?

Le deuxième problème très fréquent dans les variateurs UM 113D est la dégradation des condensateurs électrolytiques. Cela concerne aussi bien les condensateurs de filtrage du circuit intermédiaire du bus DC que les condensateurs plus petits de l’alimentation à découpage, qui génère les tensions auxiliaires pour l’électronique logique, de mesure et de commande.

Au fil des années, l’électrolyte des condensateurs sèche. Il en résulte une augmentation de l’ESR, c’est-à-dire la résistance série équivalente, ainsi qu’une baisse de la capacité. En pratique, le variateur peut toujours sembler correct, mais son fonctionnement devient instable.

Les symptômes typiques de condensateurs usés dans un variateur Heidenhain sont :

• erreurs de communication aléatoires,
• disponibilité instable du variateur,
• erreurs de chute de tension du bus DC,
• perturbations dans les signaux de mesure,
• problèmes de démarrage après un arrêt prolongé,
• augmentation de l’ondulation de tension dans le circuit intermédiaire,
• erreurs récurrentes sans cause mécanique évidente.

Dans de tels cas, un diagnostic professionnel du variateur Heidenhain doit inclure la mesure de la capacité, de l’ESR, l’évaluation de l’ondulation de tension et la vérification de la stabilité des tensions auxiliaires. Le remplacement des condensateurs sans contrôle des autres sections peut n’aider que partiellement si la détérioration a déjà affecté d’autres éléments électroniques.

Circuits de mesure du courant : quand le variateur signale-t-il une surcharge malgré l’absence de surcharge ?

Le variateur UM 113D contrôle le courant de sortie avec une grande précision. Si les circuits de mesure se dérèglent ou sont endommagés, le module peut signaler des erreurs de surcharge, d’asymétrie de phase ou de courant incorrect même lorsque la charge réelle du moteur ne dépasse pas les valeurs admissibles.

La détérioration de la voie de mesure est particulièrement problématique pour la maintenance, car les symptômes peuvent suggérer un problème de moteur, de mécanique d’axe ou de câblage. En réalité, la cause peut se trouver dans l’électronique de mesure du variateur.

Un problème de mesure du courant peut être indiqué par :

• des erreurs de surcharge apparaissant immédiatement après l’autorisation de mouvement,
• de faux messages d’asymétrie des courants de phase,
• le blocage de l’axe sans charge mécanique réelle,
• des différences entre le courant mesuré et le comportement réel du moteur,
• des erreurs récurrentes côté variateur malgré un moteur fonctionnel.

Dans une telle situation, il est nécessaire de vérifier les voies de mesure, les éléments analogiques, l’alimentation des capteurs ainsi que le comportement du variateur en conditions dynamiques. Un diagnostic statique seul peut ne pas révéler un problème qui apparaît uniquement lors du fonctionnement sous charge.

Refroidissement par air, ventilateurs et radiateur : comment la température détruit-elle le module de puissance ?

Heidenhain UM 113D est un module refroidi par air, c’est pourquoi l’état des ventilateurs et du radiateur a une influence directe sur la durée de vie de l’électronique de puissance. Dans les machines-outils CNC, on rencontre très souvent de la poussière, du brouillard d’huile, une température élevée dans l’armoire et un débit d’air limité. Ces facteurs détériorent progressivement l’évacuation de la chaleur.

Les problèmes les plus fréquents liés au refroidissement sont :

• ventilateurs usés ou grippés,
• radiateur encrassé par la poussière et le brouillard d’huile,
• canaux de circulation d’air obstrués,
• température élevée dans l’armoire de commande,
• absence d’entretien régulier du système de refroidissement,
• fonctionnement du variateur à forte charge sans échange d’air adéquat.

La surchauffe ne provoque pas toujours immédiatement une panne visible sous forme d’un élément brûlé. Le plus souvent, elle accélère le vieillissement des condensateurs, affaiblit les structures semi-conductrices, détériore la stabilité de fonctionnement et augmente le risque de détérioration des IGBT. C’est pourquoi, lors de la réparation du variateur Heidenhain UM 113D, il est toujours utile d’évaluer l’état du refroidissement, au lieu de se concentrer uniquement sur l’électronique.

Appelez : +48 717 500 983

Comment se déroule le diagnostic professionnel et la réparation du Heidenhain UM 113D ?

Quels symptômes indiquent une détérioration du variateur UM 113D ?

Une panne du variateur UM 113D peut se manifester de différentes manières, car le module fonctionne à l’interface entre l’électronique de puissance, la commande CNC, le moteur, le câblage et la mécanique de la machine. Pour la maintenance, le plus important est d’identifier rapidement si le problème peut concerner le variateur, ou plutôt le moteur, les câbles, le module d’alimentation ou la commande.

Symptôme dans la machine	Cause possible	Que faut-il vérifier ?
Erreur immédiate après autorisation de mouvement	Détérioration des IGBT, des drivers ou de la mesure du courant	Étage de puissance, drivers de grille, signaux PWM, capteurs de courant
Erreurs aléatoires de communication ou de disponibilité	Dégradation des condensateurs ou de l’alimentation auxiliaire	Tensions auxiliaires, ESR, capacité, ondulation de tension
Erreur de surcharge sans surcharge réelle	Voie de mesure du courant déréglée	Capteurs de courant, circuits analogiques, comparaison des courants de phase
Erreur de surchauffe	Radiateur encrassé ou ventilateur usé	Débit d’air, état des ventilateurs, encrassement du radiateur
Fonctionnement instable de l’axe ou de la broche	Perturbations PWM, problèmes avec les drivers, le bus DC ou la mesure	Analyse oscilloscope du PWM, contrôle du DC link, test dynamique
Nouvelle panne après remplacement du module	Problème non détecté dans le moteur, le câble ou les drivers	Moteur, câbles, isolation, voie de grille, conditions de charge

Si les symptômes apparaissent de manière cyclique et que la machine s’arrête lors des mêmes mouvements d’axe ou sous charge de broche, le diagnostic doit également prendre en compte le moteur, les câbles d’alimentation et les conditions mécaniques. Le variateur peut être la conséquence d’un problème dans le système, mais il peut aussi en être la source principale.

Pourquoi le simple remplacement de l’élément endommagé peut-il ne pas suffire ?

Dans les variateurs de puissance, il est très rare qu’il suffise de remplacer le premier élément visiblement endommagé. Si un IGBT a claqué, il faut vérifier si la détérioration ne s’est pas propagée aux drivers, à l’opto-isolation, aux résistances de grille et aux circuits de commande. Si les condensateurs sont endommagés, il faut évaluer si les tensions instables n’ont pas affecté l’alimentation auxiliaire et l’électronique de mesure.

La réparation Heidenhain UM 113D doit inclure l’analyse de la cause, et pas seulement la suppression de l’effet. Dans le cas contraire, le module peut retourner dans la machine, démarrer correctement pendant un court instant, puis tomber à nouveau en panne sous charge.

Dans la pratique du service, il est important de vérifier toute la chaîne :

• étage de puissance et transistors IGBT,
• drivers de grille et opto-isolation,
• alimentation auxiliaire,
• condensateurs dans le circuit DC et les sections auxiliaires,
• circuits de mesure du courant,
• système de refroidissement,
• connecteurs, nappes, câbles et connexions avec le contrôleur CC,
• réaction du variateur à la commande PWM,
• fonctionnement sous charge avec un moteur de test.

Cette approche réduit le risque de nouvelle détérioration et permet de mieux évaluer si le module est prêt à fonctionner dans des conditions de production réelles.

Diagnostic oscilloscope du PWM et des drivers IGBT

L’une des étapes clés de l’examen professionnel du variateur Heidenhain UM 113D est le diagnostic à l’oscilloscope. Le technicien analyse la forme, la symétrie et les temps de montée des fronts des signaux PWM sur les grilles des transistors IGBT. Pour ce type de mesures, on utilise un oscilloscope numérique et des sondes différentielles appropriées, car le circuit présente des potentiels élevés et des formes d’onde impulsionnelles rapides.

L’analyse oscilloscope permet notamment de détecter :

• l’absence d’impulsions de commande sur l’une des branches,
• l’asymétrie des amplitudes des signaux de grille,
• des fronts montants et descendants déformés,
• des retards entre les canaux de commande,
• une commande incorrecte d’une phase,
• des perturbations dans la voie PWM,
• des détériorations des drivers invisibles lors d’une simple mesure statique.

C’est particulièrement important avant d’appliquer une haute tension au module réparé. Si les signaux de grille sont incorrects, la mise en marche du variateur peut entraîner une détérioration immédiate des nouveaux éléments de puissance.

Essai dynamique sous charge sur banc de test

La confirmation finale d’une réparation efficace d’un variateur Heidenhain ne devrait pas être limitée à une mesure sur table de service. Le module de puissance fonctionne dynamiquement dans la machine, c’est pourquoi il doit également être vérifié sous charge.

Lors d’un essai dynamique professionnel, le variateur UM 113D peut être intégré à un système de commande de test Heidenhain TNC, connecté à un moteur dédié et démarré sur un banc de test. Lors de cet essai, le comportement du module est contrôlé dans des conditions proches du fonctionnement industriel.

Pendant le test, il est utile de surveiller :

• les courants de phase,
• la stabilité du fonctionnement de l’axe ou de la broche,
• la température du radiateur,
• la réaction du variateur à une charge variable,
• la transmission correcte des données de diagnostic au système CNC,
• la stabilité des tensions auxiliaires,
• l’absence d’erreurs pendant un fonctionnement prolongé.

Seul un essai dynamique sous charge fournit une information réelle sur la capacité du variateur UM 113D réparé à fonctionner dans la machine, et pas seulement à passer correctement une mesure statique.

Quand confier la réparation du variateur Heidenhain UM 113D ?

Il est utile de confier la réparation du variateur Heidenhain UM 113D lorsque l’appareil signale des erreurs répétitives, bloque le fonctionnement de la machine, provoque une instabilité de l’axe ou de la broche, ou lorsque le problème revient toujours après un remplacement antérieur du module. Plus le diagnostic est effectué tôt, plus les chances de limiter les dommages secondaires sont importantes.

Il ne faut surtout pas ignorer les situations suivantes :

• le variateur signale une surcharge dès le démarrage,
• des erreurs du bus DC apparaissent,
• le module chauffe plus vite qu’auparavant,
• les ventilateurs fonctionnent bruyamment ou ne fonctionnent pas du tout,
• la machine s’arrête de façon aléatoire pendant le cycle,
• des erreurs de communication avec le variateur apparaissent,
• l’axe ou la broche fonctionne de manière instable,
• une panne du moteur ou du câble d’alimentation du moteur s’est produite,
• des traces de surchauffe ou d’encrassement sont visibles dans l’armoire de commande.

Chez RGB Elektronika, nous réalisons le diagnostic et la réparation de variateurs Heidenhain utilisés dans les systèmes CNC. Nous vérifions non seulement les éléments visiblement endommagés, mais aussi les circuits de puissance, les drivers, l’alimentation auxiliaire, les condensateurs, la mesure du courant et le refroidissement. Grâce à cela, la réparation du variateur Heidenhain UM 113D repose sur la cause réelle de la panne, et non sur un remplacement aléatoire de composants.

Vous avez un variateur Heidenhain UM 113D endommagé ? Confiez le diagnostic du module de puissance avant de redémarrer la machine. Cela peut réduire le risque d’une nouvelle panne, d’un arrêt de production et de détérioration des éléments d’entraînement associés.

Pourquoi le diagnostic Heidenhain UM 113D doit-il être complet et non aléatoire ?

Heidenhain UM 113D est un variateur modulaire avancé dans lequel la panne d’un élément affecte souvent les sections suivantes de l’appareil. Une détérioration IGBT peut détruire les drivers de grille, des condensateurs usés peuvent provoquer des erreurs du bus DC et des perturbations, et des problèmes de mesure du courant peuvent bloquer la machine malgré l’absence de surcharge réelle.

Le diagnostic professionnel Heidenhain UM 113D doit inclure :

• le contrôle des transistors IGBT,
• la vérification des drivers de grille,
• l’analyse des signaux PWM,
• l’évaluation des condensateurs et de l’ESR,
• la mesure des tensions auxiliaires,
• la vérification des voies de mesure du courant,
• le contrôle du refroidissement, des ventilateurs et du radiateur,
• un essai dynamique sous charge.

Grâce à une telle procédure, il est possible d’évaluer réellement l’état du variateur, de réduire le risque de nouvelle panne et de remettre plus rapidement la machine-outil CNC en service. Dans un environnement de production, cela a une importance directe pour les coûts d’arrêt, la sécurité de la machine et la continuité du processus.
