Que signifie une panne Indramat MKD041B-1 dans une machine ? Réparation du moteur après un arrêt de production

Une panne Indramat MKD041B-1 dans une machine indique le plus souvent un problème lié au fonctionnement de l’axe d’entraînement, au retour d’information, au frein de maintien, aux enroulements, aux roulements ou aux câbles du servomoteur. En pratique, cela peut arrêter la production, générer des erreurs du variateur Bosch Rexroth IndraDrive
ou EcoDrive, provoquer une perte de positionnement et empêcher le redémarrage sécurisé de la machine
après un arrêt. Dans de nombreux cas, il n’est pas nécessaire de remplacer immédiatement tout l’entraînement. Un diagnostic professionnel du servomoteur permet de vérifier s’il est possible de réparer, régénérer ou rétablir pleinement les performances du servomoteur Indramat MKD041B-1.

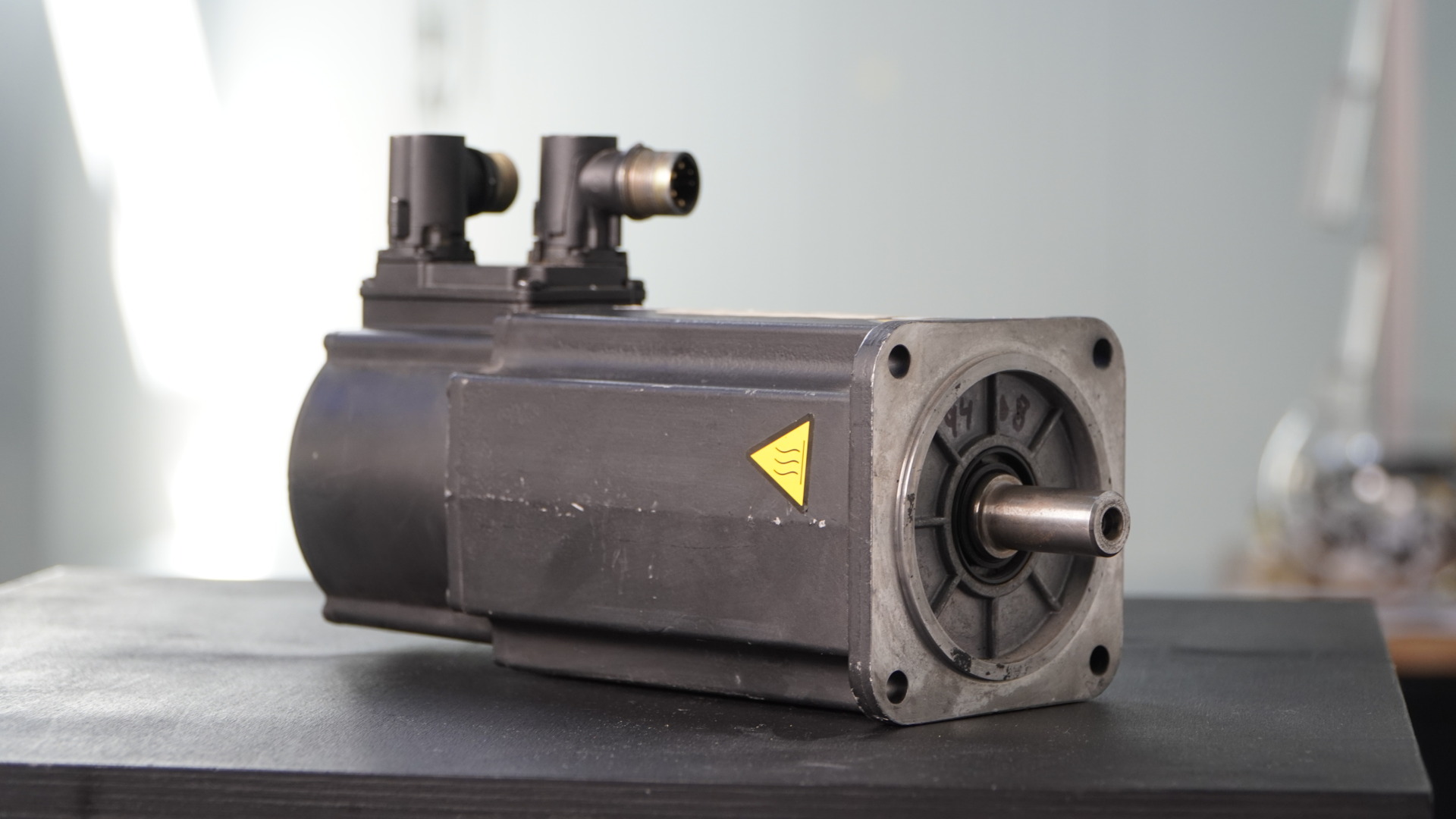

Le servomoteur Indramat MKD041B-1 appartient au groupe des moteurs synchrones AC utilisés dans les machines CNC, les lignes d’emballage, l’automatisation industrielle, les systèmes de positionnement et les applications exigeant une répétabilité du mouvement. Ce type de moteur fonctionne en étroite coopération avec le variateur servo, le système de retour d’information, le contrôleur de la machine, l’alimentation et l’électronique de commande. C’est pourquoi la panne d’un seul élément peut être interprétée par le variateur comme une erreur d’axe, une erreur de retour d’information, une surcharge, un problème de frein ou une absence de disponibilité du variateur.

Pour le service maintenance, le plus important est de déterminer rapidement si le problème provient du moteur lui-même, des câbles, du variateur servo, du contrôleur PLC, du panneau HMI, des modules I/O ou des paramètres de l’axe. C’est précisément pourquoi la réparation d’un servomoteur ne doit pas commencer par un remplacement aléatoire de pièces. Il faut d’abord un diagnostic comprenant à la fois des mesures électriques, une évaluation mécanique
et un contrôle des signaux de retour d’information.

Appelez : +48 717 500 983

Que signifie une panne Indramat MKD041B-1 ?

Une panne du servomoteur Indramat MKD041B-1 se présente rarement comme un symptôme unique et évident. Elle commence souvent par de courts arrêts d’axe, des problèmes de référencement, des messages sur le panneau HMI, des erreurs du variateur servo ou un comportement instable de la machine après un arrêt prolongé. L’opérateur voit une machine arrêtée, mais la cause peut se trouver plus profondément : dans les enroulements, le résolveur, l’encodeur, le frein, les roulements, les câbles ou l’électronique du variateur.

Dans un environnement de production, le problème est particulièrement critique, car un servomoteur ne fonctionne pas comme un élément isolé. Il fait partie d’un système d’entraînement responsable du positionnement, du couple, de la vitesse, de la synchronisation avec d’autres axes et de la sécurité du cycle. Si l’Indramat MKD041B-1 cesse de fonctionner correctement, l’arrêt peut concerner toute la ligne technologique.

Pourquoi le servomoteur Indramat MKD041B-1 arrête-t-il l’axe de la machine ?

L’arrêt de l’axe est l’un des symptômes les plus fréquents d’une panne de ce type de moteur. La machine peut interrompre le cycle, signaler une erreur du variateur, ne pas terminer la procédure de référencement ou bloquer le redémarrage.
Dans de nombreux cas, la commande arrête l’axe préventivement, car elle détecte un signal de retour incorrect, une consommation de courant excessive, une incohérence entre la position demandée et la position réelle ou une erreur de frein.

Les symptômes typiques comprennent :

• arrêt de l’axe pendant le cycle de travail, notamment lors d’un changement de sens ou d’une accélération,
• impossibilité de référencer la machine après un arrêt ou une coupure d’alimentation,
• perte de position de l’axe malgré des commandes correctes du contrôleur,
• erreur de retour d’information liée au résolveur ou à l’encodeur,
• surcharge du variateur servo lors d’une tentative de démarrage,
• bruits mécaniques inhabituels, tels que ronflement, frottement, claquement ou vibrations,
• échauffement du moteur malgré un fonctionnement court,
• absence de libération du frein de maintien ou blocage de l’arbre,
• messages d’erreur sur le panneau HMI ou dans le système de diagnostic de la machine.

Si la panne est apparue après un arrêt prolongé de la production, il faut faire preuve d’une prudence particulière.
Après un arrêt, des problèmes qui se développaient auparavant progressivement peuvent se révéler : humidité dans les connecteurs, baisse de la qualité de l’isolation, frein grippé, roulements endommagés, câble de signal fissuré ou perte de stabilité du signal du résolveur.

Quelles erreurs indiquent un problème de résolveur, d’encodeur ou de retour d’information ?

Dans un servomoteur, le retour d’information est l’un des éléments les plus importants du système. Le variateur doit connaître la position de l’arbre, sa vitesse de rotation et savoir si le mouvement réel correspond aux commandes du contrôleur. Si le signal du résolveur ou de l’encodeur est perturbé, intermittent ou incohérent, le variateur servo peut bloquer le fonctionnement de l’axe.

Les problèmes de retour d’information peuvent se manifester par :

• erreur de position de l’axe,
• erreur d’encodeur ou de résolveur,
• fonctionnement instable de l’axe à basse vitesse,
• vibrations du moteur après l’envoi d’une commande de mouvement,
• absence de réaction du variateur malgré une alimentation correcte,
• arrêt soudain de la machine à des moments apparemment aléatoires du cycle.

Les erreurs liées à l’encodeur ou au résolveur ne signifient pas toujours que le système de mesure lui-même est endommagé. La cause peut également être le câble de signal, le blindage, le connecteur, l’humidité, une détérioration mécanique du câble, des paramètres incorrects du variateur ou une panne électronique côté variateur servo. C’est pourquoi le diagnostic du servomoteur doit couvrir toute la chaîne de signal, et pas uniquement le corps du moteur.

Une panne moteur après un arrêt peut-elle provenir du frein ou des roulements ?

Oui. Une panne moteur après un arrêt est très souvent liée à des éléments mécaniques. Un moteur qui fonctionnait encore correctement avant l’arrêt de la ligne peut ne pas démarrer, fonctionner de manière irrégulière ou signaler une surcharge du variateur après plusieurs jours ou semaines d’arrêt. La cause peut être le frein de maintien, les roulements, l’humidité, les contaminations ou une augmentation des résistances mécaniques.

Le frein électromagnétique du servomoteur sert à sécuriser la position de l’axe, notamment
dans les applications verticales ou là où une perte de position pourrait provoquer une collision. Si le frein
ne se libère pas correctement, le variateur peut tenter de faire tourner l’arbre malgré une résistance accrue. Il en résulte une surcharge, une erreur du variateur, un échauffement du moteur ou une absence totale de mouvement.

Des roulements usés peuvent également conduire à un diagnostic erroné. Pour l’opérateur, cela ressemble à un problème
de variateur ou de commande, alors qu’en réalité le servomoteur présente une résistance mécanique accrue, des vibrations
ou un fonctionnement irrégulier de l’arbre. Dans les cas extrêmes, un roulement endommagé peut détériorer le rotor, le stator, les joints ou le système de retour d’information.

Quels paramètres techniques du MKD041B-1 sont importants lors du diagnostic ?

Lors du diagnostic du servomoteur Indramat MKD041B-1, les symptômes visibles sur la machine ne sont pas les seuls éléments importants. Les paramètres de conception du moteur le sont également. Ils permettent d’évaluer si l’unité a fonctionné
dans des conditions correctes et si les erreurs signalées peuvent résulter d’une surcharge, d’un frein endommagé, d’un problème mécanique ou d’une dégradation de l’isolation.

Dans la série MKD041B, on rencontre notamment les valeurs techniques suivantes :

• couple de maintien : environ 2,7 Nm,
• vitesse de rotation maximale : jusqu’à 7500 tr/min,
• indice de protection : IP65,
• retour d’information : résolveur ou système de retour d’information avec fonction de positionnement absolu selon la version,
• frein de maintien : environ 2,2 Nm dans certaines versions,
• bride de montage : 82 mm.

Ces données sont importantes, car elles aident à distinguer une panne d’une mauvaise application. Si le moteur a fonctionné en surcharge, à température élevée, avec un mauvais refroidissement, avec un frein endommagé ou sur un axe générant des vibrations excessives, le simple remplacement du variateur peut ne pas résoudre le problème. La panne peut réapparaître, car sa source restera toujours dans la machine.

Que peut-il se passer lorsqu’une machine fonctionne avec un servomoteur endommagé ?

Travailler avec un servomoteur endommagé est risqué. Même si la machine redémarre après l’effacement de l’erreur, cela ne signifie pas que le problème a disparu. Le système d’entraînement peut fonctionner de manière instable pendant un certain temps, puis s’arrêter au moment le moins favorable du cycle de production.

Les conséquences possibles sont :

• nouvel arrêt de production,
• perte de position de l’axe et dérèglage de la machine,
• endommagement du réducteur, de l’accouplement ou de la mécanique de l’axe,
• surcharge du variateur servo,
• endommagement des câbles d’alimentation ou de signal,
• dégradation de la qualité du produit,
• risque de collision des éléments actionneurs,
• augmentation des coûts de réparation si une petite défaillance entraîne des dommages secondaires.

En maintenance, il ne s’agit pas seulement de redémarrer la machine, mais aussi d’assurer un fonctionnement stable et répétable
après réparation. C’est pourquoi, en cas de panne Indramat MKD041B-1, il est utile d’effectuer un diagnostic avant de remettre le moteur en charge dans le cycle de production.

Comment se déroulent le diagnostic et la réparation du servomoteur Indramat MKD041B-1 ?

Un diagnostic professionnel du servomoteur Indramat MKD041B-1 doit combiner les mesures électriques, le contrôle mécanique, la vérification du retour d’information, l’évaluation du frein et l’analyse des informations
provenant du variateur. Seule cette approche permet de déterminer si la défaillance se trouve dans le moteur lui-même,
dans les câbles, dans le variateur servo, dans le système de commande ou dans la mécanique de la machine.

En pratique, un diagnostic rapide et précis a une grande importance économique. Chaque heure d’arrêt d’une ligne de production signifie une perte de rendement, des retards dans les commandes, des coûts de main-d’œuvre supplémentaires et une pression sur le service maintenance. C’est pourquoi la réparation d’un moteur industriel doit être menée de manière à
éliminer non seulement le symptôme visible, mais aussi à réduire le risque de panne récurrente.

Par quoi commencer le diagnostic d’un moteur servo après un arrêt de production ?

Il est recommandé de commencer le diagnostic par la collecte des informations provenant de la machine. Pour le service, les messages d’erreur du variateur, le moment d’apparition de la panne, les conditions de travail de l’axe, l’historique des défauts précédents
et l’information indiquant si le problème est apparu soudainement ou s’il s’est développé progressivement sont très importants.

En cas de panne Indramat MKD041B-1, les réponses aux questions suivantes sont particulièrement utiles :

• Le moteur s’est-il arrêté pendant le fonctionnement ou n’a-t-il pas démarré après un arrêt ?
• La machine signale-t-elle une erreur d’encodeur, de résolveur, de retour d’information ou de surcharge ?
• L’axe peut-il être tourné manuellement après coupure de l’alimentation et libération du frein conformément à la procédure de sécurité ?
• Le moteur émet-il des bruits inhabituels ?
• Des vibrations, une surchauffe ou des problèmes de positionnement sont-ils déjà apparus auparavant ?
• Les câbles d’alimentation et de signal ont-ils été exposés à des mouvements, flexions, huiles, liquides de refroidissement ou dommages mécaniques ?
• La panne est-elle apparue après un arrêt prolongé, un lavage de la machine, une révision ou des modifications dans la commande ?

Ces informations aident à réduire la zone de recherche de la panne. On ne diagnostique pas de la même façon un moteur
avec un frein endommagé, un problème de résolveur ou une dégradation de l’isolation des enroulements
après fonctionnement dans des conditions environnementales difficiles.

Comment vérifie-t-on les enroulements, l’isolation, le résolveur, l’encodeur et le frein ?

Le diagnostic d’un moteur servo doit comprendre plusieurs étapes. En omettre une peut conduire à une évaluation incorrecte de l’état de l’appareil. Dans un servomoteur, un dommage mécanique peut provoquer des symptômes électriques, tandis qu’un problème électrique peut ressembler à une erreur de commande. C’est pourquoi l’ordre
et l’exhaustivité des tests sont importants.

Mesure de la résistance des enroulements

La mesure de la résistance des enroulements permet de détecter des coupures, courts-circuits, asymétries de phase et anomalies susceptibles de provoquer une surcharge du variateur. Si les valeurs s’écartent des niveaux attendus, le moteur peut consommer trop de courant, chauffer ou générer des erreurs au démarrage.

Tests d’isolation des enroulements

Les tests d’isolation des enroulements sont particulièrement importants après un arrêt de machine, une humidification, une surchauffe ou un fonctionnement
dans un environnement avec poussière, liquide de refroidissement et huile. La dégradation de l’isolation peut provoquer un claquage, des erreurs du variateur, un risque d’endommagement de l’électronique de puissance et un fonctionnement instable de l’axe.

Contrôle du résolveur et de l’encodeur

Le système de retour d’information doit fournir au variateur servo un signal stable, lisible et cohérent. Le contrôle de l’encodeur ou du résolveur comprend l’évaluation de la qualité du signal, des câbles, connecteurs, blindages et connexions. Les erreurs de retour d’information font partie des causes les plus fréquentes de blocage du variateur dans les applications servo.

Test du frein de maintien

Le frein de maintien doit se libérer et maintenir conformément aux paramètres de l’appareil. Si le frein est usé, bloqué, encrassé ou ne reçoit pas une alimentation correcte, le moteur peut ne pas démarrer,
et le variateur servo peut signaler une surcharge. Dans certaines versions MKD041B, le frein de maintien a un couple d’environ 2,2 Nm, c’est pourquoi son état a une importance directe pour la sécurité de l’axe.

Évaluation mécanique du rotor, de l’arbre et des roulements

Le contrôle mécanique comprend l’évaluation des jeux, de la fluidité de rotation, du bruit, des résistances, de l’état de l’arbre, des joints et des roulements. L’usure des roulements peut entraîner des vibrations, une surchauffe et l’endommagement des éléments du système de retour d’information. Dans les machines CNC et les lignes d’emballage, même une faible instabilité mécanique peut réduire la précision de positionnement.

Que comprend une réparation professionnelle du moteur Indramat MKD041B-1 ?

L’étendue de la réparation dépend des résultats du diagnostic. Toutes les pannes ne nécessitent pas une régénération complète, mais chacune doit être évaluée du point de vue de la sécurité de fonctionnement ultérieure. L’objectif de la réparation est de rétablir l’état technique du moteur et de limiter le risque d’un nouvel arrêt.

Une réparation professionnelle du servomoteur Indramat MKD041B-1 peut comprendre :

• le remplacement des roulements usés,
• le contrôle et la régénération du système de retour d’information,
• la vérification du résolveur ou de l’encodeur,
• les tests d’isolation des enroulements,
• le contrôle de la résistance des enroulements,
• la réparation ou la vérification du frein de maintien,
• la vérification des câbles et connecteurs,
• le nettoyage des éléments internes,
• le contrôle de l’état de l’arbre et de la bride de montage,
• les tests de fonctionnement après réparation,
• les tests sous charge, s’ils sont requis pour l’application donnée.

Il est également important de maintenir la compatibilité mécanique et électrique avec l’application. Le servomoteur doit revenir dans la machine comme un élément prêt à fonctionner de manière stable avec le variateur, le contrôleur PLC, le panneau HMI
et les autres modules d’automatisation. Le simple remplacement d’un composant sans tests finaux peut
ne pas suffire.

RGB Elektronika assure le diagnostic, la réparation et la régénération d’équipements d’automatisation et d’électronique industrielle. Pour les servomoteurs Indramat et Bosch Rexroth, nous analysons non seulement le symptôme visible, mais aussi les causes possibles de la panne : usure mécanique, problèmes d’enroulements, de retour d’information, de frein, de câbles et de conditions de travail de la machine.
