Que faire lorsqu’un ordinateur industriel ne communique pas avec les appareils ? Panne d’un ordinateur industriel B&R Automation dans une usine

Lorsqu’un ordinateur industriel B&R Automation ne communique pas avec les appareils, il faut d’abord vérifier la couche physique : alimentation, câbles, connecteurs, LED des ports ainsi que l’appareil situé de l’autre côté de la connexion. Il faut ensuite contrôler la configuration réseau, l’adresse IP, le masque, la passerelle, la réponse au ping, le fonctionnement des services de communication et les paramètres du pare-feu système. Si l’ordinateur démarre correctement, mais ne détecte toujours pas le PLC, l’IHM, les variateurs, les modules E/S ou le réseau de l’usine, la cause peut être un port Ethernet, RS-232 ou RS-485 endommagé, un contrôleur de communication, un transceiver ou la carte mère de l’IPC. Dans ce cas, un diagnostic précis de l’ordinateur industriel B&R Automation est nécessaire, souvent avec une réparation électronique au niveau des composants.

Une panne d’ordinateur industriel dans une usine est rarement un problème uniquement informatique. En pratique, elle concerne l’automatisation, la maintenance, la production, la qualité et les achats. Un ordinateur B&R peut être responsable de la visualisation, de la communication avec le PLC, de la gestion des recettes, de l’échange de données avec un système supérieur ou du pilotage d’une partie du process. C’est pourquoi l’absence de communication avec un ordinateur B&R Automation doit être traitée comme un événement critique, surtout lorsque l’appareil fonctionne sur une ligne continue, une machine d’emballage, un système de transport, une cellule robotisée ou une installation de process.

Vous avez un IPC B&R Automation présentant une absence de communication ? N’effectuez pas de modifications aléatoires dans la configuration réseau et ne formatez pas le support avant d’en avoir fait une copie. Il est recommandé de faire diagnostiquer l’appareil, les ports de communication et le support CFast ou SSD afin de ne pas aggraver la panne et de ne pas perdre le projet, les recettes ni les paramètres de la machine.

Appelez : +48 717 500 983

Pourquoi l’ordinateur B&R ne communique-t-il pas avec le PLC, l’IHM ou le réseau de l’usine ?

Un ordinateur industriel B&R Automation peut cesser de communiquer avec les appareils pour plusieurs raisons : d’un câble desserré à une détérioration des circuits de communication sur la carte mère. L’essentiel est de séparer méthodiquement le problème entre la couche physique, la configuration réseau, le fonctionnement du système d’exploitation, les protocoles industriels et l’état de l’électronique IPC.

Dans les usines de production, un ordinateur industriel travaille dans un environnement très différent d’un bureau. Les armoires de commande sont exposées aux vibrations, aux variations de température, à la poussière, à l’humidité, aux brouillards d’huile et aux perturbations électromagnétiques. Même une unité IPC robuste peut tomber en panne avec le temps, surtout si elle fonctionne depuis des années sans nettoyage, contrôle du refroidissement ni sauvegarde régulière.

Quels symptômes indiquent une panne de l’IPC B&R Automation ?

L’absence de communication ne signifie pas toujours que l’ordinateur est complètement hors service. Très souvent, l’IPC démarre correctement, le système d’exploitation se lance, l’écran IHM fonctionne, mais l’appareil n’échange pas de données avec le PLC, les entraînements, le pupitre opérateur, le serveur OPC UA ou le réseau de l’usine. Ce sont justement ces cas qui prêtent le plus à confusion, car du point de vue de l’opérateur l’ordinateur « fonctionne », mais du point de vue du process il ne remplit pas son rôle.

Symptôme	Cause possible	Première action
Aucune réponse au ping	Adresse IP incorrecte, câble endommagé, panne du port Ethernet	Vérifier l’IP, le câble et les LED du port
La LED link du port RJ45 ne s’allume pas	Absence de connexion physique, connecteur endommagé, port brûlé, panne de l’appareil de l’autre côté	Remplacer le câble et vérifier la connexion sur un autre port
La communication est instable	Vibrations, connecteur desserré, câble endommagé, perturbations, dégradation du port	Vérifier les connecteurs, le blindage et la continuité du câble
Aucune donnée du PLC ou des modules E/S	Erreur de protocole, service arrêté, problème avec Automation Runtime ou la configuration du projet	Vérifier les services, les journaux, la configuration et l’état du bus
Le port RS-232 ou RS-485 ne reçoit pas de données	Transceiver endommagé, paramètres de transmission incorrects, coupure dans le câble	Vérifier les paramètres de transmission, effectuer un test de boucle locale
L’ordinateur démarre, mais ne détecte pas les appareils	Panne du contrôleur de communication, des optocoupleurs d’isolation galvanique ou de la carte mère	Effectuer un diagnostic matériel IPC en service technique

Un signal typique indiquant que le problème peut être matériel est une situation dans laquelle l’ordinateur B&R démarre sans erreurs système, mais un port de communication précis n’émet ou ne reçoit aucun signal. Cela concerne aussi bien les ports Ethernet que les interfaces série RS-232 et RS-485.

Quel est l’impact de l’absence de communication sur la production et la maintenance ?

Une panne d’IPC B&R Automation peut immédiatement provoquer un arrêt de production. Les opérateurs perdent alors la possibilité de piloter le process, de modifier les paramètres depuis le panneau IHM et de surveiller les relevés en cours provenant du PLC. Si l’ordinateur industriel n’est responsable que de la visualisation, la machine peut parfois continuer à fonctionner, mais l’exploitation perd le contrôle des paramètres et des alarmes. En revanche, si l’IPC exécute un algorithme de commande, gère les recettes ou assure un échange critique de données avec un système supérieur, l’absence de communication peut arrêter toute la ligne.

Pour la maintenance, le plus important est d’établir rapidement si la panne est locale ou systémique. Un problème local peut concerner un port, un câble ou un périphérique. Un problème systémique concerne la configuration réseau, les switches industriels, le bus, le pare-feu, le système d’exploitation ou le projet d’automatisation. Une mauvaise identification de la cause entraîne le remplacement inutile d’éléments fonctionnels, l’allongement de l’arrêt et l’augmentation des coûts.

En pratique, le coût d’une panne d’ordinateur industriel ne se limite pas au prix de la réparation. Il faut prendre en compte la production perdue, le temps des automaticiens, l’intervention du service, le risque d’endommager un lot de produits, les retards de livraison et les éventuels problèmes de sécurité du process. C’est pourquoi le diagnostic d’un IPC B&R Automation doit être mené selon une procédure, et non par réinitialisations et remplacements aléatoires d’appareils.

Les causes les plus fréquentes de l’absence de communication avec un ordinateur B&R Automation

L’absence de communication avec un ordinateur B&R Automation peut résulter d’un simple problème d’installation ou d’une panne électronique grave. Vous trouverez ci-dessous les causes les plus fréquentes à vérifier avant de décider de remplacer l’appareil.

Câbles, connecteurs RJ45, DB9 ou M12 endommagés

Les câbles et connecteurs sont la cause la plus simple, mais très fréquente, des pannes de communication. Les vibrations des machines peuvent provoquer le desserrage des fiches, des microfissures des conducteurs, une détérioration du blindage ou des coupures n’apparaissant que pendant le fonctionnement de l’appareil. Cela concerne en particulier les câbles Ethernet avec fiches RJ45, les câbles série DB9 et les connecteurs industriels M12.

Il est utile de vérifier si le câble n’est pas plié, coupé, souillé par de l’huile, inondé ou acheminé trop près de sources de perturbations. En communication industrielle, même des pertes de signal momentanées peuvent provoquer des erreurs de bus, des pertes de paquets ou l’arrêt de l’échange de données.

Panne du port Ethernet, RS-232 ou RS-485 sur la carte mère

Si le câble, le switch et l’appareil de l’autre côté sont fonctionnels, le soupçon se porte sur le port de communication de l’ordinateur. Une détérioration du port Ethernet, RS-232 ou RS-485 peut être due à une surtension, un court-circuit, une corrosion, un fonctionnement en environnement humide ou une exposition prolongée aux vibrations.

Les circuits de transceiver, c’est-à-dire les composants responsables de l’émission et de la réception des signaux, sont particulièrement sensibles aux dommages. Dans les interfaces série, il s’agit notamment des circuits pour les standards RS-232 et RS-485. En communication Ethernet, le contrôleur réseau, le transformateur d’isolation, les composants de protection ou les pistes de la carte mère peuvent tomber en panne. Dans ces cas, l’ordinateur peut démarrer normalement, mais le port ne sera pas visible, n’établira pas de connexion ou générera une communication instable.

Configuration IP incorrecte, pare-feu ou services de communication inactifs

Toutes les pannes d’un ordinateur industriel B&R Automation ne sont pas des pannes matérielles. Le problème apparaît souvent après un redémarrage, le remplacement d’un switch, une modification de l’adressage du réseau de l’usine, une mise à jour du système ou une modification du projet. La cause peut alors être une adresse IP incorrecte, un mauvais masque de sous-réseau, une passerelle par défaut incorrecte ou un conflit d’adresses.

Il faut également vérifier si le pare-feu système ne bloque pas la communication et si les services responsables de l’échange de données fonctionnent. Cela concerne notamment les protocoles et mécanismes tels qu’Ethernet POWERLINK, Modbus TCP, Profinet, OPC UA, la communication avec le PLC, la communication avec l’IHM, l’accès au système SCADA ou l’échange de données avec la base de production.

Sur les ordinateurs industriels sous Windows ou Linux, il convient de vérifier les paramètres des cartes réseau, les journaux système et l’état des services. Dans l’environnement B&R, il faut également tenir compte de la configuration du projet, d’Automation Runtime et des paramètres de communication dans Automation Studio.

Humidité, brouillard d’huile, vibrations et corrosion de l’électronique

Les ordinateurs industriels B&R sont conçus pour fonctionner dans des applications exigeantes, mais l’environnement de production dégrade progressivement l’électronique. Une forte humidité, le brouillard d’huile et la poussière se déposent à l’intérieur du boîtier et de l’armoire de commande. Lorsque l’humidité condense, des foyers de corrosion, des dépôts conducteurs et des courts-circuits locaux peuvent apparaître sur la carte mère.

Les symptômes d’une telle dégradation peuvent être une communication instable, des pertes de connexion périodiques, des erreurs de transmission RS-485 ou des problèmes qui n’apparaissent qu’après échauffement de l’appareil. Dans ce cas, le simple remplacement du câble ne résout pas le problème. Un diagnostic électronique, une inspection de la carte mère, des mesures et souvent une régénération des circuits endommagés sont nécessaires.

Comment réaliser le diagnostic et quand confier l’IPC B&R Automation au service technique ?

Le diagnostic d’un ordinateur industriel B&R Automation doit aller des tests les plus simples aux plus avancés. Cela permet d’exclure rapidement le câble, le switch, la configuration IP et le périphérique avant de décider de démonter l’IPC ou de l’envoyer au service technique.

Diagnostic d’un ordinateur industriel B&R Automation étape par étape

La procédure ci-dessous est utile lorsque l’ordinateur B&R ne communique pas avec le PLC, l’IHM, les variateurs, les servovariateurs, les modules E/S ou le réseau de l’usine. Elle peut également être utilisée pour le diagnostic des ordinateurs 5PC B&R Automation et d’autres unités IPC industrielles.

Étape 1 : vérifiez l’alimentation, les câbles et l’état des connecteurs

Il faut d’abord confirmer l’alimentation stable de l’ordinateur et des appareils connectés à l’IPC. Il est utile de vérifier l’alimentation 24 VDC, les bornes, les conducteurs de protection et la présence de chutes de tension au démarrage de la machine. Il faut ensuite évaluer les câbles de communication, les connecteurs RJ45, DB9, M12, le blindage et la fixation des fiches.

• Remplacez le câble par un câble testé, si possible un court tronçon de test.
• Vérifiez si la fiche n’est pas desserrée, huileuse, corrodée ou mécaniquement endommagée.
• Vérifiez si l’appareil situé de l’autre côté de la connexion est alimenté et fonctionnel.
• Si possible, reconnectez la liaison à un autre port du switch industriel.
• Vérifiez si le problème n’apparaît que lors de vibrations ou après la fermeture de l’armoire.

Cette étape permet d’éliminer les causes les plus évidentes. En pratique, de nombreux signalements décrits comme une panne d’IPC B&R Automation se révèlent être un problème de câblage, de connecteur ou d’appareil associé.

Étape 2 : LED et état des ports de communication

Les LED de diagnostic sur le boîtier de l’ordinateur, les ports Ethernet et les appareils réseau fournissent rapidement des informations sur l’état de la connexion. L’absence d’allumage de la LED avec un câble Ethernet connecté suggère un problème de couche physique : câble, port IPC, port du switch ou appareil de l’autre côté.

Si la LED est allumée, mais qu’il n’y a pas d’échange de données, le problème peut se situer dans la configuration IP, le protocole, le pare-feu, le service de communication ou le projet d’automatisation. Si la LED s’allume et s’éteint pendant le fonctionnement de la machine, il faut suspecter un connecteur desserré, des perturbations, un câble endommagé ou une dégradation du port.

Étape 3 : vérifiez l’adresse IP, le masque, la passerelle et la réponse au ping

Au niveau système, il faut vérifier l’adresse IP de l’ordinateur B&R, le masque de sous-réseau, la passerelle par défaut et les éventuels conflits d’adresses. Un simple test ping permet de déterminer si l’appareil est visible sur le réseau. L’absence de réponse au ping ne signifie pas toujours une panne du port, mais c’est un signal diagnostique important.

1. Vérifiez l’adresse IP actuelle de la carte réseau.
2. Comparez l’adressage avec la documentation de la machine ou une copie de la configuration.
3. Effectuez un ping vers l’ordinateur B&R depuis un ordinateur portable de service.
4. Effectuez un ping depuis l’ordinateur B&R vers le contrôleur PLC, le panneau IHM ou la passerelle.
5. Vérifiez la table ARP et la visibilité des appareils dans le sous-réseau.
6. Excluez un conflit d’adresses IP après les dernières modifications du réseau de l’usine.

Si la communication a cessé de fonctionner après le redémarrage de l’ordinateur, il convient de vérifier si la carte réseau n’a pas obtenu une autre adresse, si le système n’a pas restauré les paramètres par défaut ou si les modifications effectuées précédemment n’ont été enregistrées que temporairement.

Étape 4 : vérifiez les protocoles, les services et le pare-feu système

L’étape suivante est le diagnostic logiciel. Selon la configuration de la machine, un ordinateur industriel B&R peut communiquer via Ethernet POWERLINK, Modbus TCP, Profinet, OPC UA, des interfaces série ou des applications spécifiques du constructeur de la machine. Il faut vérifier si les services appropriés fonctionnent et s’ils n’ont pas été bloqués par le pare-feu.

Dans un environnement Windows ou Linux, il faut vérifier l’état des services, les journaux système, les paramètres de la carte réseau et les règles du pare-feu. Dans l’environnement B&R Automation Studio, il faut contrôler la configuration du projet, l’état des connexions et les paramètres des appareils cibles. Si Automation Runtime fonctionne dans le système, il faut vérifier si le runtime démarre correctement et s’il ne signale pas d’erreurs de communication.

Il est important de ne pas introduire de modifications aléatoires dans la configuration sans effectuer de copie. La modification d’adresses, de protocoles ou de paramètres du projet peut rendre plus difficile la restauration ultérieure de la configuration initiale de la machine.

Étape 5 : effectuez un test de boucle locale ou un test d’interface externe

Si un port endommagé est suspecté, il est possible d’effectuer un test de boucle locale pour l’interface série ou de tester une carte réseau USB externe, à condition que le système d’exploitation et la configuration de l’application le permettent. Si la communication fonctionne de manière stable via une interface externe alors que le port intégré ne fonctionne toujours pas, cela constitue un indice fort de détérioration du port sur la carte mère.

Un tel test n’est pas toujours possible en production, car de nombreuses applications industrielles ont des interfaces, pilotes et paramètres attribués de manière fixe. Il reste toutefois très utile en diagnostic de service, car il permet de distinguer une panne système d’une panne électronique.

Conseil de service : si l’IPC B&R Automation démarre, mais qu’un seul port de communication ne fonctionne pas, cela ne signifie pas automatiquement qu’il faut remplacer tout l’ordinateur. Dans de nombreux cas, il est possible de réparer le port, remplacer le transceiver, régénérer le circuit d’entrée/sortie ou rétablir les connexions sur la carte mère.

Que peut faire un service spécialisé en ordinateurs industriels ?

Un service spécialisé en ordinateurs industriels peut effectuer un diagnostic beaucoup plus approfondi qu’un simple contrôle des câbles et de la configuration. Cela concerne particulièrement les cas où l’ordinateur B&R ne communique pas malgré une alimentation correcte, une configuration IP correcte et une infrastructure réseau fonctionnelle.

Un diagnostic professionnel d’IPC B&R Automation peut comprendre :

• l’inspection de la carte mère pour détecter corrosion, traces de liquide, salissures et dommages thermiques,
• la mesure des lignes d’alimentation et de la stabilité des tensions,
• le test des ports Ethernet, RS-232, RS-485 et USB,
• la vérification des transceivers, contrôleurs réseau et éléments d’isolation galvanique,
• le diagnostic du support CFast, SSD ou disque industriel,
• la réalisation d’une copie de sauvegarde du système et des données machine,
• la réparation de pistes, connecteurs et circuits intégrés endommagés,
• le nettoyage de l’électronique après exposition au brouillard d’huile, à l’humidité ou à la poussière,
• un test de stabilité après réparation sous charge.

La réparation d’ordinateurs industriels B&R Automation consiste souvent à éliminer une panne électronique précise, et non à remplacer toute l’unité. Elle peut comprendre le remplacement de circuits de commande de ports, d’optocoupleurs, d’éléments de protection, de connecteurs, de condensateurs ou la réparation de connexions endommagées sur le PCB.

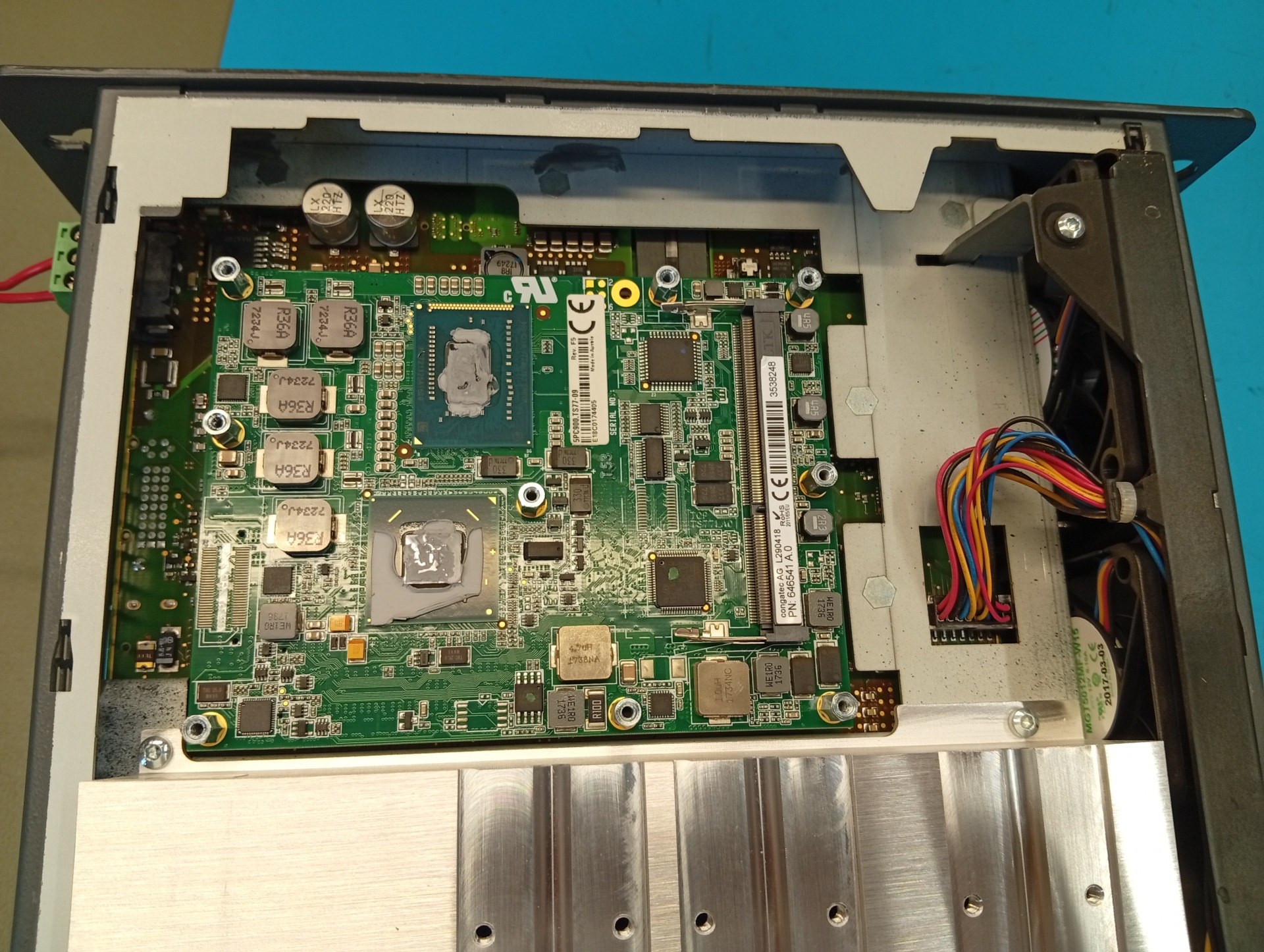

Pour les unités plus anciennes, comme les ordinateurs 5PC B&R Automation, la sécurisation des données est également essentielle. Le simple achat d’un ordinateur d’occasion ne résout pas le problème s’il n’existe pas d’image système compatible, de projet approprié, de licences, de paramètres de communication et de paramètres machine. C’est pourquoi le service des ordinateurs 5PC B&R Automation doit couvrir non seulement l’électronique, mais aussi le support, la configuration et la possibilité de restaurer l’environnement de travail.

Réparation, remise en état, modernisation ou rachat d’un IPC endommagé ?

Après le diagnostic, il est possible de choisir la meilleure voie d’action. Le remplacement immédiat de l’ordinateur n’est pas toujours la solution la plus rationnelle. Dans de nombreuses usines, il est plus important de rétablir rapidement le fonctionnement de la machine, de préserver la compatibilité avec le projet d’automatisation existant et d’éviter les risques de migration pendant la production.

Option	Quand cela a du sens	Quel bénéfice pour l’usine ?
Diagnostic IPC B&R Automation	Lorsqu’on ne sait pas si le problème concerne le câble, la configuration, le port ou la carte mère	Identification rapide de la cause et limitation des remplacements inutiles
Réparation IPC B&R Automation	Lorsque le port, le transceiver, le connecteur, la ligne d’alimentation ou un composant de la carte mère est endommagé	Restauration de l’appareil sans remplacement complet du système
Remise en état de l’ordinateur industriel	Lorsque l’appareil fonctionne, mais présente des traces de salissure, corrosion, surchauffe ou usure	Réduction du risque de nouvelle panne et prolongation de la durée de vie de l’IPC
Modernisation	Lorsque l’appareil est obsolète, difficile à obtenir ou tombe souvent en panne	Meilleure disponibilité des pièces, fiabilité accrue et maintenance plus simple
Rachat d’un IPC endommagé	Lorsque la réparation n’est pas rentable ou que l’usine passe à une plateforme plus récente	Récupération d’une partie de la valeur de l’appareil et organisation du stock maintenance

En pratique, la meilleure solution consiste souvent à combiner plusieurs actions : réparer l’unité actuelle, réaliser une copie du support, préparer un appareil de secours et planifier une modernisation dans une fenêtre de service adaptée. Ainsi, l’usine ne dépend pas d’un seul ordinateur fonctionnant sans sauvegarde et sans remplacement.

Comment réduire le risque d’une nouvelle panne de l’ordinateur B&R ?

Il est impossible d’éliminer complètement les pannes de communication, mais il est possible de réduire fortement leur probabilité. Les plus importants sont les contrôles réguliers des armoires de commande, le contrôle des conditions environnementales et les sauvegardes. Dans le cas des ordinateurs industriels, la sauvegarde est aussi importante que l’électronique elle-même, car sans image du support, un matériel fonctionnel peut ne pas suffire à démarrer la machine.

Les bonnes pratiques de maintenance comprennent :

• le nettoyage régulier de l’intérieur des armoires de commande,
• le remplacement ou le contrôle des filtres de ventilation et de climatisation,
• la vérification de l’étanchéité des boîtiers exposés à la poussière, à l’humidité et au brouillard d’huile,
• le contrôle périodique des connecteurs RJ45, DB9, M12 et des câbles de communication,
• la vérification de la mise à la terre, du blindage et du cheminement des câbles de signal,
• la réalisation de copies des supports CFast, SSD ou disques industriels,
• l’archivage des projets, recettes, paramètres IP et de la documentation réseau,
• la préparation d’une unité de secours fonctionnelle ou d’un plan de modernisation,
• le diagnostic périodique des appareils critiques pour la production.

Il est également utile de documenter la topologie du réseau industriel. Une liste d’adresses IP, une description des connexions, les numéros de ports des switches, les versions des projets et les informations sur les protocoles accélèrent considérablement le diagnostic lorsqu’une absence de communication avec l’ordinateur B&R Automation apparaît.

Si l’ordinateur B&R ne communique pas et que l’usine ne dispose pas d’une copie système à jour, il ne faut pas commencer par le formatage, la réinstallation ou des restaurations aléatoires des paramètres d’usine. Il faut d’abord sécuriser le support et effectuer un diagnostic. Dans le cas contraire, l’électronique peut être réparée, mais les données nécessaires au démarrage de la machine peuvent être perdues.

Vous avez besoin d’une réparation d’ordinateurs industriels IPC ? Préparez le modèle de l’appareil B&R, la description des symptômes, des photos des connecteurs, les informations sur le système d’exploitation ainsi que la description des appareils avec lesquels l’ordinateur n’établit pas de communication. Ces données réduisent le temps de diagnostic et facilitent l’évaluation : une réparation du port suffit-elle ou un diagnostic plus approfondi de la carte mère est-il nécessaire ? —> Demander une réparation
