Que faire lorsque le ventilateur EBM Papst R4D500-RA03-01 cesse de fonctionner par fortes températures?

Si le ventilateur EBM Papst R4D500-RA03-01 cesse de fonctionner par fortes températures, il faut couper son alimentation, sécuriser l’appareil contre tout redémarrage, laisser le moteur refroidir, puis vérifier la température ambiante, la libre circulation de l’air, l’alimentation triphasée, le couplage étoile-triangle, l’état de la roue ainsi que le circuit de protection thermique TOP. Il ne faut pas se limiter à redémarrer le ventilateur. L’arrêt peut être dû à une surcharge, une surchauffe du moteur, un point de fonctionnement inadapté ou au développement d’une défaillance électrique ou mécanique.

Le modèle R4D500-RA03-01 est un ventilateur industriel triphasé destiné à être intégré dans des installations et équipements fixes. Il assure le transport de l’air ; son arrêt peut donc rapidement entraîner une dégradation du refroidissement de la machine, une augmentation de la température d’autres composants ainsi qu’un arrêt du processus de production.

Le ventilateur EBM Papst R4D500-RA03-01 s’arrête après avoir chauffé, fonctionne de manière irrégulière ou déclenche la protection thermique ? Confiez l’appareil à un diagnostic et à une réparation. Nous vérifierons les parties électriques et mécaniques et vous aiderons à déterminer si la panne provient du moteur, de la roue, de l’alimentation ou des conditions de fonctionnement de l’installation.

Appelez : +48 717 500 983

Pourquoi le ventilateur EBM Papst R4D500-RA03-01 s’arrête-t-il par fortes températures ?

L’arrêt du ventilateur pendant les fortes chaleurs ne signifie pas nécessairement que le moteur est définitivement endommagé. L’une des causes possibles est le déclenchement de la protection thermique TOP, qui réagit à une surchauffe ou à une surcharge. Toutefois, si ces arrêts se répètent, il faut en déterminer la cause réelle. Des réarmements réguliers sans diagnostic peuvent aggraver la détérioration.

Quelle est la température de fonctionnement admissible du ventilateur ?

La plage de température ambiante admissible pendant le fonctionnement du ventilateur EBM Papst R4D500-RA03-01 est comprise entre -40°C et +55°C. Le dépassement de la limite supérieure ou le fonctionnement dans un endroit où l’air chaud n’est pas correctement évacué augmente le risque de surchauffe du moteur.

En pratique, la température directement au niveau du ventilateur peut être supérieure à celle mesurée dans le hall. Un boîtier fermé, la proximité d’éléments chauffants, une circulation d’air limitée ou la recirculation d’un flux d’air chaud peuvent entraîner un dépassement local des conditions de fonctionnement admissibles.

Le ventilateur est conçu pour un service continu S1, mais uniquement dans les limites des paramètres définis pour l’appareil. Le fonctionnement continu ne signifie pas que le moteur peut fonctionner en toute sécurité à n’importe quelle température, avec un débit d’air bloqué ou sous une charge excessive.

Comment fonctionne la protection thermique TOP ?

Le ventilateur dispose d’un interrupteur thermique de surcharge TOP. Cet élément doit être correctement intégré au circuit de commande afin que le déclenchement thermique interrompe efficacement le fonctionnement de l’appareil et protège le moteur contre une nouvelle élévation de température.

Après refroidissement, le ventilateur peut de nouveau être opérationnel. Le système de commande doit toutefois empêcher tout redémarrage automatique incontrôlé. Une personne effectuant une inspection pourrait être exposée à la roue en rotation si l’appareil redémarre automatiquement après la baisse de température.

Le déclenchement de la protection TOP doit être considéré comme le signe de conditions de fonctionnement anormales. Les causes possibles comprennent notamment :

• une température ambiante trop élevée,
• un refroidissement insuffisant du moteur,
• un débit d’air limité,
• une surcharge résultant des conditions de fonctionnement de l’installation,
• un encrassement ou un blocage de la roue,
• un problème d’alimentation triphasée,
• un raccordement électrique incorrect,
• une défaillance mécanique augmentant les résistances au mouvement.

Un point de fonctionnement incorrect peut-il provoquer une surchauffe du ventilateur ?

Oui. Le ventilateur peut être électriquement fonctionnel tout en travaillant dans des conditions entraînant une surcharge et une augmentation de la température du moteur. Il convient alors de vérifier le point de fonctionnement réel de l’ensemble de l’installation, et pas seulement le ventilateur lui-même.

Au point de rendement optimal, le modèle R4D500-RA03-01 atteint un débit d’air d’environ 5520 m³/h ainsi qu’une augmentation totale de pression d’environ 527 Pa. Selon les données ErP, son rendement global est de 53,4 % et sa classe de rendement est N62.

Des conduits obstrués, des filtres encrassés, des registres fermés, une installation incorrecte ou des résistances à l’écoulement trop élevées peuvent déplacer le point de fonctionnement du ventilateur. Cela peut entraîner une diminution des performances, une augmentation de la charge, une dégradation du refroidissement et une hausse de la température du moteur.

Lors du diagnostic, il faut donc répondre à deux questions distinctes : le ventilateur fonctionne-t-il correctement et l’installation lui assure-t-elle des conditions de fonctionnement appropriées ?

Comment l’encrassement de la roue influence-t-il la température et le fonctionnement du ventilateur ?

Le modèle R4D500-RA03-01 possède une roue à sept pales d’un diamètre nominal de 500 mm, fabriquée en plastique PP. Des dépôts s’accumulant de manière irrégulière sur les pales peuvent provoquer un déséquilibrage des éléments en rotation.

Les conséquences typiques d’un déséquilibrage sont :

• des vibrations et un faux-rond de la roue,
• une augmentation du niveau sonore,
• une charge supplémentaire sur les roulements à billes,
• une augmentation des résistances mécaniques,
• une usure accélérée des fixations et des composants du moteur,
• une température de fonctionnement plus élevée.

Le ventilateur ne doit pas transporter de l’air contenant des particules abrasives, de grandes quantités de poussière, des corps solides ou des contaminants fortement corrosifs. Le fonctionnement avec une roue déséquilibrée, par exemple à la suite d’une accumulation de saletés ou de givre, est également interdit.

Il ne faut pas utiliser de nettoyeur haute pression, de jet d’eau direct, d’outils tranchants ni de produits contenant des acides, des bases ou des solvants. Un nettoyage incorrect peut endommager la roue, l’isolation, les raccordements électriques ou les éléments de protection.

Que vérifier après l’arrêt du ventilateur et quand faire effectuer une réparation ?

Comment procéder en toute sécurité immédiatement après une panne du ventilateur ?

Après l’arrêt du ventilateur, il ne faut pas essayer de le redémarrer immédiatement. Il faut d’abord sécuriser la machine et déterminer si l’arrêt a été provoqué par le déclenchement de la protection thermique, un problème électrique ou un blocage mécanique.

• Coupez la tension d’alimentation.
• Sécurisez l’appareil contre tout redémarrage.
• Attendez que le moteur refroidisse.
• Vérifiez si la roue est bloquée et si elle présente des dommages visibles.
• Mesurez la température à l’endroit où le ventilateur est installé.
• Vérifiez que les conduits, les filtres, l’entrée et la sortie d’air ne sont pas obstrués.
• Contrôlez le circuit de protection thermique TOP.
• Avant le redémarrage, déterminez la cause de la surchauffe ou de la surcharge.

Le simple refroidissement du moteur n’élimine pas la source du problème. Si le ventilateur fonctionne pendant un certain temps, puis s’arrête et redémarre après une baisse de température, il s’agit d’un indice diagnostique important indiquant un problème thermique ou de surcharge.

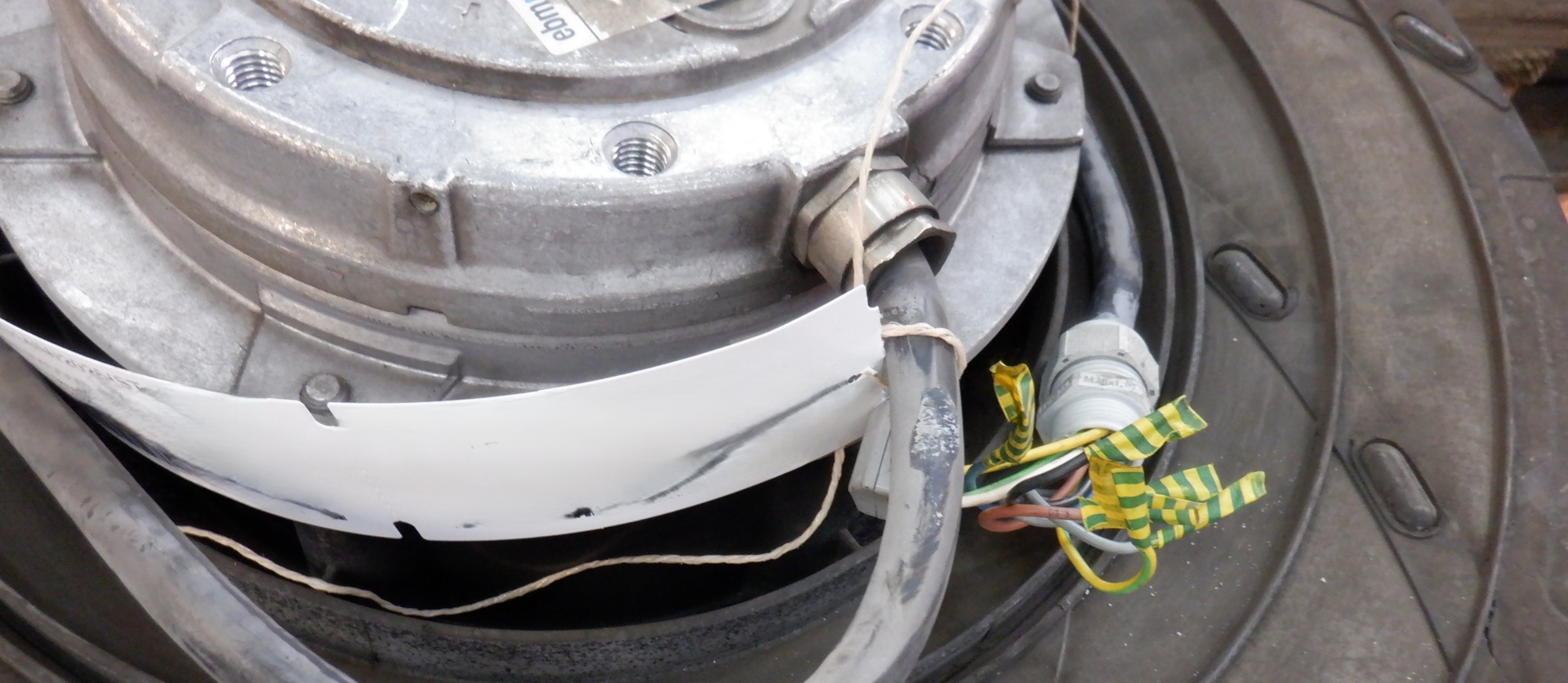

Comment effectuer le diagnostic électrique d’un ventilateur EBM Papst ?

Le ventilateur est équipé d’un moteur M4D138-HF adapté à une alimentation triphasée. Il peut fonctionner sous 230 V en couplage triangle ou 400 V en couplage étoile, à une fréquence de 50 Hz.

Les principaux paramètres nominaux comprennent :

• une vitesse nominale de 1370 tr/min,
• une puissance absorbée de 1520 W,
• un courant nominal de 5,04 A sous 230 V,
• un courant nominal de 2,91 A sous 400 V,
• un courant de démarrage de 24 A sous 230 V,
• un courant de démarrage de 14 A sous 400 V.

Lors du diagnostic, il faut vérifier :

• la conformité de la tension avec la plaque signalétique,
• la présence des trois phases,
• les valeurs des tensions entre phases,
• le couplage étoile-triangle correct,
• l’état des bornes, des câbles et des connexions,
• la continuité et l’état du raccordement de protection PE,
• l’ordre des phases et le sens de rotation,
• l’intégration correcte de la protection TOP dans le circuit de commande.

Le sens de rotation correct est horaire lorsqu’on regarde depuis le côté du rotor. Il peut être inversé en permutant deux phases. Un sens de rotation incorrect réduit les performances du système et peut empêcher l’installation d’évacuer efficacement la chaleur malgré le fonctionnement du moteur.

Le fabricant autorise la régulation de vitesse à l’aide d’un variateur de fréquence uniquement après consultation préalable et à condition d’utiliser des filtres sinusoïdaux agissant sur tous les pôles. Une alimentation incorrecte par variateur peut augmenter les contraintes sur l’isolation et l’échauffement du moteur.

La vitesse maximale de fonctionnement en toute sécurité a été fixée à 1700 tr/min à une température de 60°C. Lors de la régulation, il faut surveiller la température du moteur et ne pas dépasser la vitesse admissible.

Comment contrôler la roue, les roulements et la libre circulation de l’air ?

Après l’arrêt et la sécurisation de l’appareil, il faut procéder à une inspection visuelle de la partie mécanique. Une attention particulière doit être portée aux pales de la roue, à la fixation du ventilateur, au carter, aux roulements, aux câbles ainsi qu’aux orifices d’évacuation des condensats.

Contrôle de la roue

Il faut vérifier si les pales sont encrassées, déformées, fissurées ou recouvertes d’une couche irrégulière de dépôts. La roue ne doit pas frotter contre des éléments fixes ni être bloquée par un corps étranger.

Contrôle des roulements et de la fixation

Des bruits, des vibrations, un jeu perceptible ou un fonctionnement irrégulier peuvent indiquer un problème mécanique. La poursuite de l’utilisation d’un ventilateur soumis à de fortes vibrations peut entraîner une détérioration des roulements, de la roue, des fixations ou du moteur.

Contrôle du débit d’air

Il faut vérifier l’entrée, la sortie, les conduits, les filtres et les registres. Une limitation du débit peut simultanément réduire les performances de refroidissement et augmenter la température du moteur. Les conditions d’installation ainsi que la possibilité d’évacuer l’air chaud hors du carter de la machine sont également importantes.

Contrôle de l’évacuation des condensats

Le ventilateur peut être monté dans n’importe quelle position, mais les orifices d’évacuation des condensats côté rotor et côté stator doivent rester dégagés. Une évacuation obstruée peut favoriser l’accumulation d’humidité à l’intérieur de l’appareil.

Comment reconnaître les symptômes de panne les plus fréquents du ventilateur EBM Papst R4D500-RA03-01 ?

Symptôme de panne	Causes possibles	Actions de diagnostic recommandées
Le ventilateur s’arrête après avoir chauffé	Déclenchement de la protection thermique TOP, température ambiante trop élevée, refroidissement insuffisant ou surcharge.	Laisser le moteur refroidir. Vérifier la température ambiante, les conditions de refroidissement, le point de fonctionnement de l’installation et les sources possibles de surcharge.
Le moteur ne tourne pas malgré la présence de l’alimentation	Blocage mécanique, raccordement incorrect, absence d’une phase ou défaillance interne.	Mettre l’appareil hors tension et le sécuriser contre tout redémarrage. Vérifier la roue, les câbles, les phases et les connexions électriques.
Le ventilateur ne démarre pas après le raccordement	Tension incorrecte, absence d’une phase, câbles endommagés ou couplage étoile-triangle incorrect.	Vérifier la présence et la valeur de la tension, toutes les phases, l’état des câbles, le raccordement de protection PE ainsi que la conformité du branchement avec le schéma de l’appareil.
La roue fonctionne de manière irrégulière ou vibre	Déséquilibrage des éléments en rotation, le plus souvent provoqué par des dépôts sur les pales.	Contrôler et nettoyer correctement la roue. Si les vibrations persistent, confier l’appareil à un service pour évaluation.
Le ventilateur fonctionne, mais les performances de refroidissement sont insuffisantes	Sens de rotation incorrect, installation obstruée, filtres encrassés, résistances élevées à l’écoulement ou point de fonctionnement inadapté.	Vérifier le sens de rotation, les conduits, les filtres, l’entrée et la sortie d’air, les résistances de l’installation ainsi que le point de fonctionnement réel du ventilateur.
Le moteur surchauffe excessivement	Température ambiante trop élevée, refroidissement insuffisant, surcharge, alimentation incorrecte, mauvais couplage des enroulements ou résistances mécaniques accrues.	Vérifier la température sur le lieu d’installation, le débit d’air, la tension, le courant absorbé, le couplage étoile-triangle ainsi que l’état des éléments mécaniques.

Quand faut-il faire réparer le ventilateur EBM Papst ?

Un diagnostic professionnel du ventilateur est particulièrement recommandé lorsque :

• le ventilateur s’arrête à plusieurs reprises par fortes températures,
• la protection TOP se déclenche malgré l’amélioration des conditions de refroidissement,
• le moteur ne démarre pas malgré une alimentation correcte,
• l’appareil absorbe un courant anormal,
• la roue fonctionne de manière irrégulière ou génère de fortes vibrations,
• les roulements sont bruyants ou présentent du jeu,
• des dommages des câbles, des bornes ou de l’isolation sont visibles,
• le nettoyage et le dégagement de l’installation ne résolvent pas le problème,
• il n’est pas possible de déterminer en toute sécurité la cause de la panne sur site.

L’étendue de la réparation du ventilateur EBM Papst ne doit être définie qu’après diagnostic. Il faut évaluer à la fois la partie électrique et la partie mécanique et vérifier si la cause de la panne ne se trouve pas dans le système de commande ou dans l’installation aéraulique.

Lorsque vous confiez le ventilateur au service, il est utile de joindre des informations sur les conditions dans lesquelles le problème s’est produit : température ambiante, durée de fonctionnement avant l’arrêt, mode d’alimentation, raccordement TOP, vibrations, bruit et arrêts antérieurs. Ces données accélèrent l’identification de la panne.

Comment éviter de nouveaux arrêts du ventilateur pendant les fortes chaleurs ?

Le fabricant recommande de contrôler l’appareil au moins une fois tous les six mois. Dans les installations poussiéreuses, soumises à de fortes contraintes thermiques ou critiques pour la continuité de la production, la fréquence des contrôles doit être adaptée aux conditions réelles de fonctionnement.

Le programme de maintenance préventive doit comprendre :

• l’inspection et le nettoyage des pales de la roue,
• le contrôle des vibrations et du niveau sonore,
• la vérification de la fixation du ventilateur,
• le contrôle des câbles, des bornes et du raccordement PE,
• la vérification du circuit de protection TOP,
• le contrôle de la libre circulation dans les conduits et les filtres,
• la vérification des orifices d’évacuation des condensats,
• la mesure de la température sur le lieu d’installation,
• la surveillance du courant absorbé par le moteur,
• la vérification du sens de rotation après des travaux électriques.

En période de fortes températures, il est utile de contrôler non seulement la température du hall, mais aussi celle à l’intérieur de l’armoire, du carter de la machine ou du conduit dans lequel fonctionne le ventilateur. Ce sont précisément les conditions thermiques locales qui déterminent la charge réelle de l’appareil.

Quel est l’impact d’une panne du ventilateur sur la production et la sécurité ?

Un ventilateur EBM Papst R4D500 défectueux peut provoquer bien plus qu’une simple perte de débit d’air. S’il assure le refroidissement d’un entraînement, d’une armoire de commande, d’un processus technologique ou d’un autre équipement, son arrêt peut déclencher une succession de pannes.

Les conséquences possibles comprennent :

• la surchauffe des variateurs de fréquence, des contrôleurs et des alimentations,
• des arrêts d’urgence de la machine,
• une dégradation de la qualité du processus ou du produit,
• un vieillissement accéléré de l’isolation et de l’électronique,
• l’endommagement d’autres composants,
• un arrêt de production imprévu,
• une augmentation des coûts de service et de logistique,
• un risque de redémarrage incontrôlé après refroidissement.

Les arrêts répétés du ventilateur par fortes températures ne doivent donc pas être considérés comme un comportement normal. Le déclenchement de la protection thermique protège le moteur, mais indique également que l’appareil ou l’installation fonctionne en dehors des conditions appropriées.
