Que faire en cas de panne du pupitre KUKA KCP4 00-168-334 ? Un appareil de remplacement disponible dès 1 heure pendant l’arrêt de la machine !

Lorsque le pupitre KUKA KCP4 00-168-334 cesse de fonctionner, il faut sécuriser le poste, vérifier les messages du contrôleur, le câble et les connecteurs, puis effectuer un test avec un appareil de remplacement compatible. Le remplacement par un pupitre fonctionnel est l’une des méthodes les plus rapides pour déterminer si le problème provient du smartPAD ou du contrôleur KRC4. En cas de panne urgente, un pupitre de remplacement compatible peut être livré dès 1 heure, selon la localisation, la disponibilité et la confirmation de la configuration.

Cette solution permet de reprendre l’utilisation du robot pendant que le teach pendant défectueux est parallèlement diagnostiqué, réparé ou reconditionné. Cela est particulièrement important sur les lignes où chaque heure d’arrêt entraîne une perte de production, des retards dans l’exécution des commandes et des coûts supplémentaires pour les équipes de maintenance.

Vous devez confirmer rapidement l’origine de la panne ? Transmettez la référence du KUKA KCP4, le type de contrôleur, la version KSS, des photos du connecteur ainsi qu’une description des symptômes. Ces informations permettent de vérifier initialement la compatibilité de l’appareil de remplacement et de planifier le diagnostic du pupitre défectueux.

Appelez-nous : +48 717 500 983

Comment diagnostiquer une panne du pupitre KUKA KCP4 00-168-334 ?

Quelle est la fonction du KUKA KCP4 dans le système robotisé ?

Le KUKA KCP4 00-168-334 est un pupitre opérateur industriel de type teach pendant. Il sert à commander le robot, programmer les trajectoires, déplacer manuellement les axes, consulter les messages de diagnostic et effectuer les opérations de maintenance et de mise en service.

Le pupitre fonctionne avec le logiciel KUKA System Software et constitue l’interface entre l’opérateur et le système de commande du robot. Il intègre également des composants liés à la sécurité, notamment un bouton d’arrêt d’urgence et des dispositifs d’assentiment à trois positions. Pour cette raison, une panne du KCP4 ne doit pas être considérée uniquement comme un défaut d’écran ou de pupitre IHM.

Principales caractéristiques techniques de la gamme KUKA smartPAD :

Paramètre	Valeur ou version
Type d’appareil	Pupitre opérateur industriel de type teach pendant
Écran	Écran tactile industriel de 8,4 pouces
Indice de protection	IP54
Interfaces	2 ports USB
Commande manuelle	Souris 6D ergonomique et touches de fonction
Température de fonctionnement	De 0 à 45°C
Poids	Environ 1,1 kg
Dimensions	247 × 292 × 63 mm

La référence, la version matérielle et la version du câble doivent être relevées directement sur l’appareil. La gamme smartPAD comprend différentes variantes. Une apparence extérieure similaire ne suffit donc pas à confirmer la compatibilité.

Quels symptômes indiquent un smartPAD KUKA défectueux ?

Une panne du KUKA KCP4 peut être permanente ou intermittente. En cas de câble, de connecteur ou de liaisons internes endommagés, le problème peut n’apparaître que lorsque la position du pupitre change ou lorsque le câble est déplacé.

Symptômes d’une panne du KUKA KCP4 et causes possibles :

Symptôme	Zone de panne probable	Action recommandée
Absence de démarrage ou de rétroéclairage	Alimentation du pupitre, câble, connecteur ou électronique interne	Contrôler le connecteur et le câble et effectuer un test avec un pupitre de remplacement
Blocage de l’interface	Électronique, mémoire ou communication avec le contrôleur	Lire les erreurs, répéter le test et effectuer un diagnostic en atelier
L’écran tactile ne réagit pas	Numériseur, écran, nappe de signal ou électronique	Tester les fonctions tactiles et contrôler le module d’affichage
Déconnexion lors du déplacement du câble	Conducteur coupé, blindage endommagé ou dispositif anti-traction usé	Contrôler la continuité du câble et les zones fréquemment pliées
La souris 6D ne réagit pas	Manipulateur, connexions internes ou électronique des entrées	Tester le manipulateur et diagnostiquer la carte de commande
Arrêt d’urgence défectueux	Bouton, contacts ou circuit de sécurité	Retirer immédiatement le pupitre du service
Fonctionnement incorrect des dispositifs d’assentiment	Mécanisme du bouton, contacts ou connexions	Retirer l’appareil et effectuer un test de sécurité complet
Dommages après une chute	Boîtier, écran, connecteurs, cartes et fixations	Inspection visuelle et tests électriques et fonctionnels

Par quoi commencer le diagnostic du pupitre opérateur KUKA ?

Le diagnostic du KUKA KCP4 doit être réalisé méthodiquement. L’objectif consiste à distinguer rapidement une panne du pupitre lui-même d’un problème au niveau du câble, du connecteur, de l’installation ou du contrôleur du robot.

1. Lire les messages et sécuriser le poste

Il faut tout d’abord enregistrer les messages affichés avant l’apparition de la panne ainsi que les informations disponibles du côté du contrôleur. Les erreurs concernant la communication, le dispositif opérateur et les circuits de sécurité sont particulièrement importantes.

Avant toute intervention sur le câble ou le connecteur, le robot et l’installation doivent être placés dans un état sécurisé conformément à la documentation de la machine, aux procédures internes et aux règles LOTO. Les travaux doivent être effectués par du personnel disposant des qualifications appropriées.

2. Contrôler le câble et les connecteurs

Le câble du pupitre est exposé aux torsions, aux pliages, aux contraintes mécaniques et aux écrasements accidentels. Les éléments suivants nécessitent une attention particulière :

• le point d’entrée du câble dans le boîtier du pupitre,
• les dispositifs anti-traction et les sections régulièrement pliées pendant le fonctionnement,
• les contacts et le boîtier du connecteur,
• les traces d’abrasion, de coupure, de pliure et de déformation,
• les zones ayant déjà fait l’objet d’une réparation ou d’un raccordement du câble.

Si l’écran s’éteint, si le pupitre redémarre ou s’il perd la communication lors d’un léger changement de position du câble, la cause probable est un conducteur endommagé, un défaut de blindage ou une mauvaise connexion au niveau du connecteur. Il ne faut toutefois pas déplacer intensivement le câble s’il existe un risque de perte des fonctions de sécurité.

3. Vérifier l’écran, le tactile et les éléments de commande

Il faut vérifier si l’écran démarre correctement, si le rétroéclairage est stable et si l’écran tactile réagit sur toute sa surface. L’étape suivante consiste à contrôler la souris 6D, les touches de fonction et les éléments de commande manuelle.

Si le pupitre a subi une chute, un choc, de l’humidité ou des contaminations industrielles, les dommages peuvent concerner non seulement la vitre et le boîtier, mais également les fixations, les nappes de connexion, la carte électronique et les contacts internes.

Comment vérifier si le pupitre ou le contrôleur KRC4 est défectueux ?

L’une des méthodes les plus fiables consiste à connecter un appareil de remplacement KUKA KCP4 fonctionnel et compatible. Le test doit être effectué par une personne qualifiée, conformément à la procédure du fabricant et aux exigences de sécurité applicables sur le poste.

Si le robot démarre correctement après le remplacement, si la communication reste stable et si les fonctions du pupitre et les circuits de sécurité fonctionnent normalement, le diagnostic peut être concentré sur le KCP4 défectueux. Il faut alors contrôler notamment :

• le module d’affichage et l’écran tactile,
• l’électronique de commande,
• le câble et le connecteur,
• la souris 6D,
• les touches et les boutons de fonction,
• le bouton d’arrêt d’urgence,
• les dispositifs d’assentiment à trois positions.

Si un pupitre de remplacement correctement sélectionné ne résout pas le problème, il faut rechercher la source de la panne au niveau du connecteur dans l’armoire, de l’installation, de la configuration, de l’alimentation ou des modules du contrôleur KRC4.

Quand faut-il retirer immédiatement le pupitre du service ?

Le KUKA smartPAD doit être immédiatement retiré du service si le bouton d’arrêt d’urgence ne fonctionne pas, si les dispositifs d’assentiment fonctionnent incorrectement ou si des pertes intermittentes des fonctions de sécurité apparaissent.

Il est interdit de court-circuiter, bloquer ou contourner les circuits de sécurité afin de remettre temporairement le robot en service. Une telle action peut créer un danger direct pour l’opérateur, le technicien de maintenance et les autres personnes se trouvant dans la zone de la machine.

Un pupitre présentant des conducteurs apparents, un connecteur endommagé, un boîtier fissuré compromettant la protection de l’appareil ou des traces d’infiltration dans l’électronique ne doit pas non plus être remis en service.

Comment remettre rapidement le robot en service et limiter le coût de l’arrêt ?

Pourquoi un appareil de remplacement est-il la méthode la plus rapide pour limiter l’arrêt ?

Une réparation classique en atelier nécessite l’envoi du pupitre, son diagnostic, la suppression des défauts et la réalisation des tests. Pendant ce temps, le robot peut rester indisponible. L’utilisation d’un appareil de remplacement permet de séparer deux processus : la remise en service de la machine et la réparation du composant endommagé.

Après l’installation d’un pupitre compatible, la production peut reprendre pendant que le KUKA KCP4 00-168-334 défectueux est envoyé au diagnostic. Selon la localisation, le stock disponible et l’exhaustivité des données techniques, la livraison d’un pupitre de remplacement peut être possible dès 1 heure ou le jour même.

Cette solution est particulièrement avantageuse dans les usines où le robot réalise une étape critique du processus, par exemple le soudage, la palettisation, le chargement de machines, l’assemblage, l’emballage ou le transport interopérations.

Que faut-il vérifier avant de connecter un pupitre de remplacement ?

La similitude du boîtier ne confirme pas que le smartPAD sélectionné convient à un système particulier. Avant l’expédition et l’installation, il faut vérifier :

• la référence complète du pupitre,
• la version matérielle et les informations de la plaque signalétique,
• le type et la variante du contrôleur KRC4,
• la version de KUKA System Software,
• la version et la longueur du câble,
• le type de connecteur et la méthode de raccordement,
• la configuration du poste et les options utilisées,
• l’état des circuits de sécurité après l’installation.

Pour la vérification, il est recommandé d’envoyer une photo nette de la plaque signalétique, du connecteur, de l’ensemble du câble et des messages d’erreur. Cela limite le risque d’expédier une variante incorrecte et de perdre plusieurs heures supplémentaires avec une nouvelle livraison.

Peut-on louer un KUKA KCP4 pendant la durée de la réparation ?

La location d’un KUKA KCP4 est une solution destinée aux usines qui ont besoin d’un remplacement immédiat, mais ne souhaitent pas acheter tout de suite un autre pupitre. L’appareil de remplacement peut être utilisé pendant la période nécessaire au diagnostic et au reconditionnement du smartPAD de l’usine.

La location est particulièrement justifiée lorsque :

• la panne est apparue soudainement et aucun pupitre de secours n’est disponible,
• l’étendue des dommages n’est pas encore connue,
• l’usine souhaite d’abord confirmer la panne par substitution,
• le délai de réparation dépend de la disponibilité des pièces,
• une modernisation ultérieure du poste est prévue.

Avant la mise en service de l’appareil loué, il faut effectuer les tests fonctionnels requis et vérifier le fonctionnement des composants de sécurité dans la configuration cible.

Que comprend la réparation et le reconditionnement d’un KUKA KCP4 ?

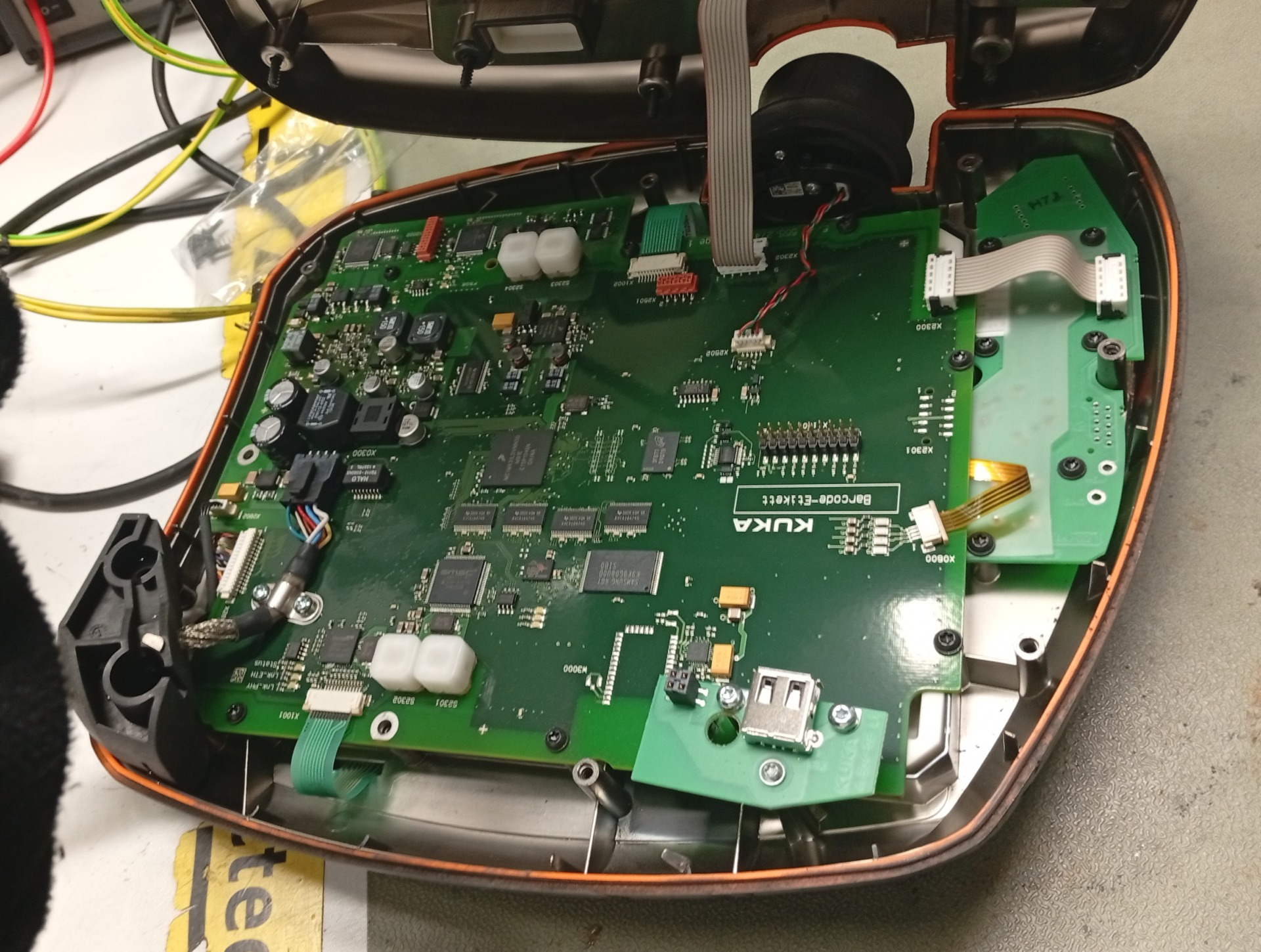

L’étendue de l’intervention dépend des résultats du diagnostic. La réparation d’un KUKA KCP4 peut comprendre aussi bien le remplacement d’un seul élément qu’un reconditionnement complet du pupitre.

Les opérations de maintenance habituelles comprennent :

• le diagnostic de l’électronique de commande et des circuits d’alimentation,
• la réparation ou le remplacement du module d’affichage,
• le remplacement d’un écran tactile défectueux,
• la réparation ou le remplacement du câble et du connecteur,
• le reconditionnement de la souris 6D et des éléments de commande,
• la réparation des touches de fonction,
• le remplacement des éléments endommagés du boîtier,
• le contrôle du bouton d’arrêt d’urgence et des dispositifs d’assentiment,
• le nettoyage de l’électronique et des connexions,
• le test de communication et le test final des fonctions du pupitre.

Pour les composants liés à la sécurité, il ne suffit pas de rétablir la réaction du bouton. Le pupitre doit subir des tests appropriés confirmant son fonctionnement correct dans les états de fonctionnement requis.

Réparation, achat ou location : quelle solution choisir ?

Le choix doit dépendre du coût de l’arrêt, de l’état technique du pupitre et des projets concernant la poursuite de l’utilisation du robot.

Comparaison des solutions possibles en cas de panne du KUKA KCP4 :

Solution	Quand est-elle justifiée ?	Principal avantage
Appareil de remplacement	Lorsque le robot doit être remis en service le plus rapidement possible	Réduction maximale du temps d’arrêt
Location d’un KUKA KCP4	Lorsque le pupitre n’est nécessaire que pendant la réparation	Aucun achat immédiat nécessaire
Réparation ou reconditionnement	Lorsque l’appareil peut être remis en état techniquement et économiquement	Conservation de la variante de pupitre déjà éprouvée
Achat d’un pupitre	Lorsque l’usine a besoin d’un appareil permanent ou d’un équipement de secours	Constitution d’un stock de pièces critiques
Vente du pupitre endommagé	Lorsqu’aucune réparation n’est prévue ou que le système est mis hors service	Récupération d’une partie de la valeur de l’appareil
Modernisation	Lorsque l’installation doit être reconstruite ou migrée vers une plateforme plus récente	Réduction du risque de nouveaux problèmes de disponibilité

Si le coût d’une seule heure d’arrêt dépasse le coût de livraison d’un appareil de remplacement, une substitution rapide est généralement économiquement justifiée. L’achat d’un pupitre supplémentaire peut être rentable dans les usines disposant de plusieurs robots KUKA avec une configuration compatible.

Comment préparer l’usine à une nouvelle panne du teach pendant ?

Il n’est pas toujours possible d’éviter une panne du pupitre, mais il est possible d’en réduire considérablement les conséquences. Le service de maintenance doit disposer d’une documentation actualisée de chaque robot, comprenant les références des pupitres, les types de contrôleurs, les versions KSS et les configurations des connecteurs.

Il est également recommandé de :

• classer le KUKA KCP4 comme pièce MRO critique,
• contrôler régulièrement les câbles, les dispositifs anti-traction et les supports,
• éviter de poser le pupitre dans des zones exposées à une chute ou au passage d’un chariot,
• prévoir un support ou un système de rangement adapté au smartPAD,
• ne pas enrouler le câble trop serré autour du boîtier,
• enregistrer les coordonnées d’un fournisseur d’appareils de remplacement et d’un prestataire de maintenance,
• envisager de conserver un pupitre de secours fonctionnel.

Le contrôle préventif du câble est particulièrement important, car une déconnexion intermittente peut initialement n’apparaître que dans une position précise. Ignorer les premiers symptômes entraîne souvent une perte totale de communication au moment le moins opportun.

RGB Elektronika peut vérifier la possibilité d’un remplacement rapide, d’une location, d’une vente, d’un diagnostic, d’une réparation ou d’un reconditionnement du pupitre. Pour les appareils qui ne seront pas réparés, une estimation de rachat est également possible. Pour les installations plus anciennes, il est aussi possible d’évaluer la pertinence d’une modernisation.

N’attendez pas qu’un défaut intermittent du câble ou de l’écran provoque l’arrêt complet du robot. Un signalement précoce des symptômes permet de préparer à l’avance un pupitre de remplacement compatible, de planifier l’intervention et de réduire le risque d’un arrêt incontrôlé. —> Demander une réparation
