Quand le Rexroth MHD071B-0 nécessite-t-il un diagnostic ? Symptômes de détérioration du moteur Rexroth

Le Rexroth MHD071B-0 nécessite un diagnostic lorsque l’axe de la machine commence à fonctionner de manière instable malgré l’absence de modifications du programme, des paramètres du variateur ou de la charge du processus. Les principaux signaux d’alerte sont : vibrations de l’axe, à-coups lors de l’accélération, baisse de dynamique, erreurs de positionnement, alarmes d’encodeur, surchauffe du boîtier, augmentation de la consommation de courant, bruit inhabituel des roulements ainsi que problèmes
avec le frein de maintien. Dans une telle situation, il ne faut pas se limiter uniquement à la lecture de l’alarme
du variateur servo, car la cause peut se trouver dans le moteur, les câbles, l’encodeur, le frein, l’accouplement, le réducteur ou la mécanique de l’axe.

Dans la pratique de la maintenance, un servomoteur Rexroth endommagé peut fonctionner apparemment correctement pendant un certain temps, tandis que les symptômes n’apparaissent qu’après l’échauffement, sous charge ou avec un profil de mouvement précis. C’est pourquoi le diagnostic du Rexroth MHD071B-0 doit couvrir toute la chaîne d’entraînement : moteur, variateur servo, câbles de puissance, câbles de feedback, retour d’information, frein, charge mécanique ainsi que les conditions de travail de la machine.

Confiez le diagnostic du Rexroth MHD071B-0 avant que la panne n’arrête la machine. Nous vérifierons le moteur, l’encodeur, le frein, les câbles, le variateur servo et la mécanique de l’axe afin d’identifier la cause réelle du problème.

Appelez : +48 717 500 983

Rexroth MHD071B-0 dans une machine industrielle : quand les symptômes indiquent-ils
un problème de servomoteur ?

Qu’est-ce que le servomoteur Rexroth MHD071B et où fonctionne-t-il ?

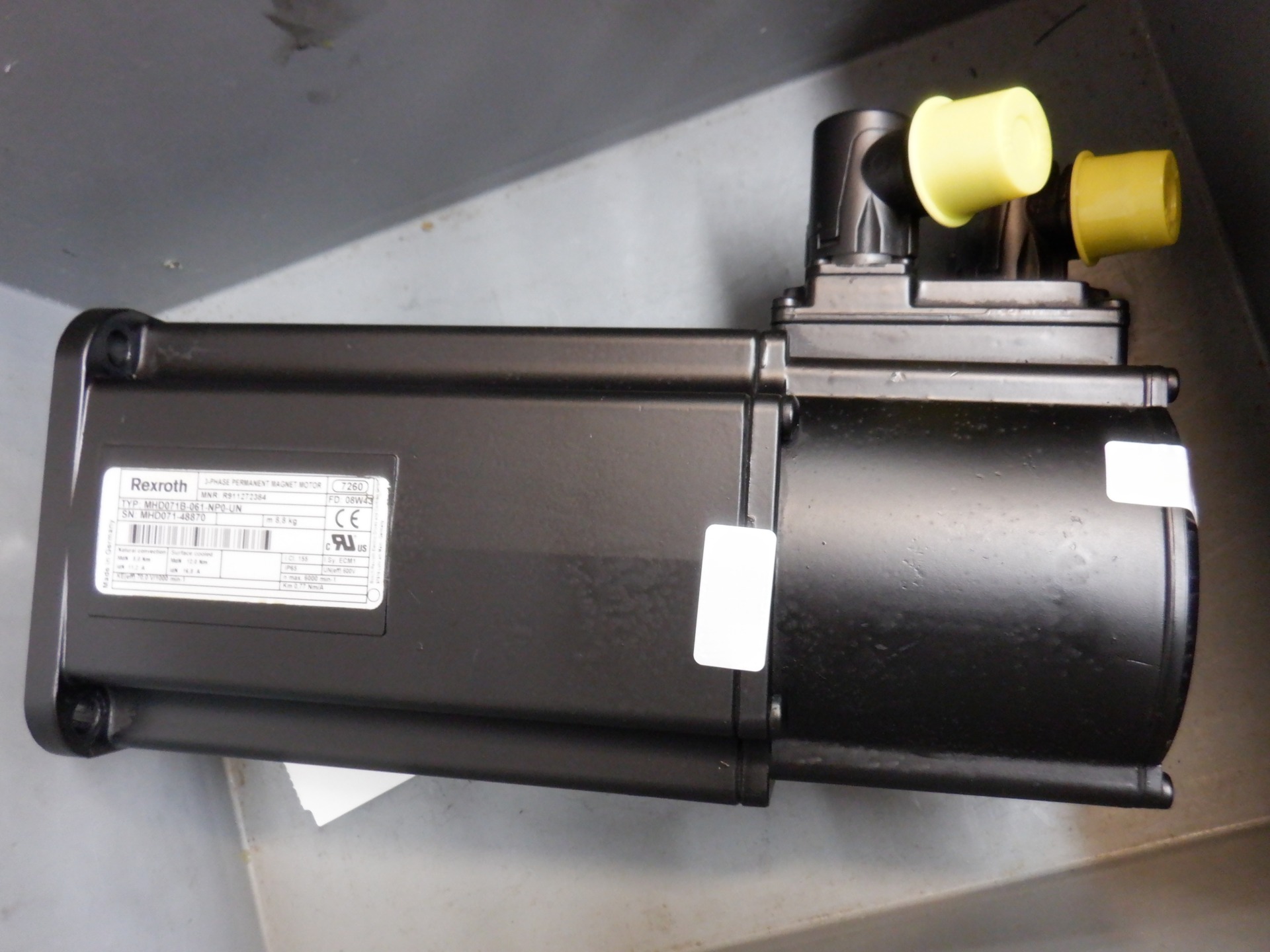

Rexroth MHD071B-0 est un servomoteur synchrone à aimants permanents de la famille MHD, utilisé
dans les axes de machines nécessitant une régulation précise de la position, de la vitesse et du couple. Selon
la variante spécifique, il peut être disponible avec différentes exécutions d’enroulement, de feedback, d’arbre, de refroidissement et de frein de maintien.

Le servomoteur Rexroth MHD071B fonctionne généralement là où la répétabilité du mouvement, la stabilité de la régulation et la coopération dynamique avec un variateur servo Rexroth Indramat sont essentielles. On retrouve notamment ces moteurs dans :

• les machines d’emballage,
• les lignes de transport et d’assemblage,
• les machines-outils et les axes de positionnement,
• les machines de production avec cycle de mouvement répétable,
• les applications d’automatisation industrielle où le contrôle du couple et de la vitesse est important,
• les systèmes dans lesquels le moteur coopère avec un variateur servo, un automate PLC, un pupitre HMI et le système de sécurité de la machine.

C’est précisément pourquoi des symptômes apparemment mineurs, comme de courtes vibrations de l’axe ou une alarme de feedback sporadique, ne doivent pas être ignorés. Dans une application de production, ils peuvent précéder une panne qui arrêtera la machine au moment le moins favorable.

Symptômes les plus fréquents de détérioration du moteur Rexroth MHD071B-0

Les symptômes de détérioration du moteur Rexroth ne sont pas toujours évidents. Le même problème peut se manifester différemment selon la charge de l’axe, la température, l’état des câbles, la configuration du variateur servo et la mécanique de la machine. Il existe toutefois un groupe de symptômes qui doivent inciter à vérifier le moteur Rexroth MHD071B-0.

• Des vibrations à l’arrêt ou à basse vitesse peuvent indiquer un problème de régulation, de feedback, d’encodeur, de roulements ou de mécanique d’axe.
• Des à-coups pendant l’accélération et le freinage peuvent être liés à un couple irrégulier, à une information de retour incorrecte, à un câble de feedback endommagé ou à l’usure d’éléments mécaniques.
• Une baisse de dynamique de l’axe peut résulter d’un problème du moteur, du variateur servo, de l’alimentation, des paramètres de régulation ou d’une augmentation des résistances mécaniques.
• Des erreurs de positionnement peuvent signaler un problème d’encodeur, de feedback, de jeu mécanique, d’accouplement ou de frein.
• Des alarmes d’encodeur ou de feedback nécessitent la vérification du signal de retour, des connecteurs, des câbles,
  du blindage du câble et du système de mesure lui-même.
• Une surchauffe du boîtier peut indiquer une surcharge, une détérioration des enroulements, une dégradation de l’isolation, un grippage des roulements ou des conditions de fonctionnement inadaptées.
• Une consommation de courant accrue sous charge normale peut révéler un problème électrique
  ou mécanique.
• Un fonctionnement irrégulier du frein de maintien peut provoquer la descente de l’axe, le blocage de l’arbre,
  des erreurs après l’arrêt ou des problèmes de redémarrage de la machine.
• Des bruits inhabituels provenant des roulements, des frottements ou un jeu perceptible de l’arbre peuvent indiquer une usure mécanique du moteur.

Une attention particulière doit être portée aux défauts qui n’apparaissent qu’après l’échauffement du moteur ou sous charge. Ces symptômes sont souvent plus difficiles à détecter, car à froid l’axe peut fonctionner correctement, tandis que le problème revient seulement après plusieurs ou plusieurs dizaines de minutes de production.

Symptômes électriques qui doivent déclencher un diagnostic

Le diagnostic du servomoteur Rexroth doit commencer lorsque des signaux indiquent
une instabilité électrique de la chaîne d’entraînement. Dans le cas du Rexroth Indramat MHD071B, les éléments importants
ne sont pas seulement les enroulements eux-mêmes, mais aussi l’isolation, le capteur de température, les câbles de puissance, les câbles de feedback et la qualité des connexions.

Les symptômes électriques pouvant indiquer un servomoteur Rexroth endommagé comprennent :

• des alarmes récurrentes du variateur servo malgré des paramètres machine corrects
• des alarmes de feedback, d’encodeur ou de position,
• un couple instable à basse vitesse,
• une augmentation du courant sans changement net de charge,
• une surchauffe du moteur pendant le fonctionnement standard,
• des pertes de signal de feedback lors du mouvement des câbles,
• des problèmes apparaissant uniquement dans une plage de vitesse précise,
• des défauts apparaissant après l’échauffement des enroulements ou de l’électronique de feedback.

Dans une telle situation, le simple remplacement du moteur par un autre exemplaire peut ne pas résoudre le problème. Si la cause est un câble de feedback, un connecteur endommagé, des perturbations CEM, un blindage incorrect ou un problème
avec le variateur servo, la panne peut revenir rapidement.

Symptômes mécaniques : roulements, arbre, accouplement, frein et température

Le diagnostic Rexroth MHD071B doit également inclure une évaluation mécanique. Un servomoteur fonctionnant dans un axe de machine est exposé aux vibrations, aux charges radiales et axiales, à l’influence de la température, à la contamination, à l’humidité et aux conséquences d’un défaut d’alignement. Les symptômes mécaniques de panne peuvent être subtils au début,
mais à long terme ils conduisent à la détérioration des roulements, de l’arbre, de l’encodeur ou du frein.

Un problème mécanique peut être indiqué par :

• un bruit de roulements audible lors de la rotation de l’arbre,
• des frottements, des grincements ou une résistance de mouvement irrégulière,
• un jeu perceptible de l’arbre,
• des vibrations transmises à la structure de la machine,
• une température du boîtier élevée sous charge normale,
• des traces d’humidité, d’huile, de poussière ou de contamination près du connecteur,
• une détérioration du joint d’arbre,
• des problèmes après l’arrêt de l’axe, en particulier dans les applications verticales ou avec charge gravitationnelle.

Dans les variantes équipées d’un frein de maintien, il faut vérifier non seulement la tension d’alimentation,
mais aussi la capacité réelle de maintien de l’axe, le temps d’enclenchement et de libération ainsi que le comportement du frein
après échauffement. Un problème de frein peut être interprété à tort comme une panne du variateur servo,
une erreur de positionnement ou une surcharge de l’axe.

Quand le problème peut-il se situer en dehors du moteur ?

L’une des erreurs fréquentes en maintenance consiste à supposer qu’une alarme sur l’axe signifie toujours un servomoteur Rexroth endommagé. En pratique, le problème peut se trouver à plusieurs endroits de la chaîne d’entraînement. C’est pourquoi un diagnostic Rexroth MHD071B-0 professionnel doit permettre de distinguer si la source du défaut est le moteur, le variateur servo, les câbles, la mécanique ou la configuration.

Exemples de scénarios :

• L’axe vibre, mais le moteur est électriquement sain – la cause peut être un jeu mécanique, un accouplement usé, un défaut d’alignement, un réducteur ou les paramètres de régulation.
• Une alarme d’encodeur apparaît – le problème peut concerner l’encodeur, le câble de feedback, le connecteur, le blindage ou l’entrée du variateur servo.
• Le moteur surchauffe – la cause peut être une surcharge du processus, un grippage mécanique, une ventilation incorrecte, un enroulement endommagé ou un problème de mesure de température.
• L’axe descend après l’arrêt – il faut vérifier le frein de maintien, son alimentation, la mécanique de l’axe et la logique de commande.
• Le défaut apparaît uniquement pendant le mouvement des câbles – un problème de câble de puissance, de câble de feedback, de connecteur ou de blindage du câble est très probable.

Comment se déroule le diagnostic du servomoteur Rexroth MHD071B-0 et quand faut-il commander une réparation ?

Diagnostic Rexroth MHD071B étape par étape

Un diagnostic professionnel du servomoteur Rexroth MHD071B ne doit pas se limiter à la lecture du code d’erreur du variateur servo. L’alarme est une information importante, mais elle n’indique pas toujours clairement l’élément endommagé. En pratique, il est nécessaire de combiner des mesures électriques, un contrôle mécanique et l’analyse des conditions de travail de l’axe.

Le périmètre typique du diagnostic comprend :

• La vérification des symptômes signalés par la maintenance – quand le problème apparaît, s’il se produit à froid, après échauffement, sous charge, à l’arrêt ou avec un profil de mouvement précis.
• Le contrôle visuel du moteur – connecteurs, boîtier, arbre, joint, traces de surchauffe, d’humidité, de contamination
  ou de dommages mécaniques.
• Les mesures de résistance des enroulements – elles permettent de détecter une asymétrie ou une coupure dans le circuit des enroulements.
• La mesure de résistance d’isolation – importante en cas de suspicion d’humidité, de dégradation de l’isolation ou de problèmes apparaissant après échauffement.
• La vérification du capteur de température – une mesure de température erronée peut provoquer des alarmes
  ou des limitations de fonctionnement du variateur.
• Le contrôle des câbles de puissance et de feedback – en particulier lors de défauts intermittents dépendant
  du mouvement du câble ou de la position de l’axe.
• L’analyse du signal de l’encodeur – importante pour la stabilité de la régulation de position et de vitesse.
• La vérification du frein de maintien – si la variante donnée du Rexroth MHD071B-0 est équipée d’un frein.
• L’évaluation des roulements et de la mécanique de l’arbre – bruit, jeu, frottement, résistances de mouvement et influence de la charge sur le fonctionnement de l’axe.
• L’analyse de la coopération avec le variateur servo – afin de distinguer une panne moteur d’un problème de variateur, de configuration
  ou d’alimentation.

Ce n’est qu’un tel processus qui permet de déterminer si une réparation du Rexroth MHD071B, une régénération, un remplacement des câbles, un contrôle du variateur servo, une correction de la mécanique de l’axe ou une modernisation d’une partie du système d’entraînement est nécessaire.

Appelez : +48 717 500 983

Que vérifier dans l’encodeur, le feedback et le frein de maintien ?

Dans le servomoteur Rexroth MHD071B-0, le feedback a une importance critique pour la stabilité de la régulation. Si le variateur servo reçoit une information de position incorrecte, perturbée ou intermittente, l’axe peut vibrer, donner des à-coups, perdre sa position ou générer des alarmes. Le problème ne signifie pas toujours que l’encodeur lui-même est endommagé. Très souvent, la cause se trouve aussi dans les câbles, le blindage, les connecteurs, la contamination, l’humidité ou un dommage mécanique à proximité de l’arbre.

Lors du diagnostic, il convient de vérifier :

• la continuité et l’état du câble de feedback,
• la qualité de connexion dans les connecteurs,
• les traces d’humidité, de contamination ou de corrosion,
• les perturbations du signal lors du mouvement du câble,
• la stabilité du signal de l’encodeur pendant la rotation de l’arbre,
• l’influence de la température sur le fonctionnement du feedback,
• la coopération correcte avec le variateur servo Rexroth Indramat.

Si le moteur possède un frein de maintien, il faut vérifier non seulement son alimentation, mais aussi son comportement dans les conditions réelles de travail. Le frein peut se libérer avec retard, ne pas maintenir l’axe
sous charge, bloquer l’arbre ou provoquer des erreurs après l’arrêt de la machine. Dans les applications verticales
et de positionnement, c’est particulièrement important, car un frein défectueux peut augmenter le risque de détérioration mécanique et de mouvement incontrôlé de l’axe.

Réparation, régénération, modernisation ou rachat du Rexroth MHD071B ?

Après le diagnostic, il est possible de choisir l’action de service appropriée. Tout servomoteur Rexroth endommagé ne nécessite pas forcément un remplacement par un exemplaire neuf ou d’occasion. Dans de nombreux cas, une réparation, une régénération ou le rétablissement du bon fonctionnement de certains éléments est possible, tant que la détérioration n’a pas dépassé la limite de rentabilité technique et économique.

Les actions les plus fréquentes après diagnostic comprennent :

• la réparation du servomoteur Rexroth – lorsqu’un défaut électrique, mécanique
  ou lié au feedback a été identifié,
• la régénération – lorsque le moteur nécessite le rétablissement de l’efficacité des éléments d’usure, des roulements, des joints ou des connexions,
• le service du frein de maintien – en cas de problèmes de maintien de l’axe, de libération
  ou de blocage de l’arbre,
• le contrôle et la réparation des câbles – lorsque les symptômes indiquent un câble de puissance, un feedback, un connecteur ou un blindage,
• la vérification du variateur servo – lorsque le défaut peut provenir de l’étage de puissance, de l’électronique de commande
  ou de la configuration,
• la modernisation du système d’entraînement – lorsque la disponibilité des pièces, le taux de panne ou les exigences de production justifient un changement plus large,
• le rachat de servomoteurs endommagés – lorsque la réparation de l’exemplaire donné n’est pas rentable,
  mais que l’appareil conserve une valeur comme sous-ensemble ou base de pièces.

Chez RGB Elektronika, le diagnostic est le point de départ de la décision de service. L’objectif n’est pas de remplacer des éléments à l’aveugle, mais d’identifier la cause réelle de la panne et de proposer une solution,
qui limite le risque de retour du problème après la remise en service de la machine.

Pourquoi un diagnostic rapide réduit-il le coût de l’arrêt ?

En production, le coût d’une panne de servomoteur ne se limite pas au prix de l’appareil. Un problème beaucoup plus important peut être l’arrêt de la machine, la perte de production, les retards dans l’exécution des commandes, l’implication de la maintenance ainsi que le risque d’endommager d’autres éléments de l’axe. Si le Rexroth MHD071B-0 fonctionne de manière instable, la poursuite de l’exploitation peut aggraver le défaut.

Par exemple :

• des roulements endommagés peuvent entraîner la détérioration de l’arbre, de l’encodeur ou de l’accouplement,
• les problèmes d’isolation peuvent s’aggraver avec la température et la charge,
• un feedback perturbé peut provoquer des erreurs de positionnement et une régulation instable de l’axe,
• un frein défectueux peut entraîner la descente de l’axe ou des erreurs après l’arrêt,
• un mauvais diagnostic peut conduire au remplacement d’un moteur fonctionnel alors que le problème demeure
  dans le câble, le variateur ou la mécanique.

Un diagnostic précoce du servomoteur Rexroth permet de limiter le risque d’un arrêt coûteux et de planifier les actions de service de manière plus contrôlée. Pour le service maintenance, cela signifie un temps de réaction plus court, moins de remplacements aléatoires et une plus grande certitude de rétablir le fonctionnement stable de la machine.

Si le Rexroth MHD071B-0 commence à fonctionner de manière instable, envoyez le moteur en diagnostic avant l’arrêt complet de l’axe. Nous vérifierons si le problème concerne le moteur, l’encodeur, le frein, les câbles, le variateur servo ou la mécanique de la machine.

Quand confier le service des moteurs Rexroth ?

Il est recommandé de confier le service des moteurs Rexroth dès que des symptômes apparaissent et influencent la stabilité du mouvement de l’axe, le positionnement, la température de fonctionnement, la consommation de courant, le fonctionnement du feedback ou du frein. Dans le cas du Rexroth MHD071B-0, les défauts intermittents, les symptômes apparaissant après échauffement et les problèmes sous charge sont particulièrement importants.

Les principaux signaux à ne pas ignorer :

• vibrations de l’axe à l’arrêt ou à basse vitesse,
• à-coups lors du démarrage et du freinage,
• erreurs de positionnement,
• alarmes d’encodeur ou de feedback,
• surchauffe du boîtier du moteur,
• augmentation du courant sous charge normale,
• bruit de roulements ou jeu de l’arbre,
• problèmes avec le frein de maintien,
• défauts apparaissant seulement après l’échauffement de la machine,
• alarmes récurrentes malgré la réinitialisation du variateur servo.

Le diagnostic Rexroth MHD071B permet de distinguer une panne moteur d’un problème de variateur servo, de câbles, d’accouplement, de réducteur, de frein ou de configuration de l’axe. C’est important, car le simple remplacement du moteur
sans vérifier toute la chaîne d’entraînement peut ne pas supprimer la cause de la panne.

Vous ne savez pas si une réparation, un remplacement, une modernisation ou un rachat de l’appareil est nécessaire ? Contactez RGB Elektronika et décrivez les symptômes de fonctionnement de l’axe.

Confiez la réparation du Rexroth MHD071B-0 avant que la panne n’arrête la ligne. —> demander une réparation

Appelez : +48 717 500 983

Bibliographie :

• Bosch Rexroth / Indramat, MHD Synchronous Motors, Project Planning Manual, documentation technique de la série MHD [https://adegis.com/media/asset/756cb85fad14ef2780f778d055c8ddb4abfaa37819dbb6e73a4dc7c7f98dc805.pdf, consulté le : 25.05.2026]
• Bosch Rexroth, Motors and Gearboxes Technical Information [https://www.boschrexroth.com/en/us/products/industrial-solutions/electric-drives-and-controls/motors-and-gearboxes, consulté le : 25.05.2026]
