Pourquoi Siemens 1FT6041-4AF71-4DG0 ne fonctionne-t-il pas correctement ? Diagnostic du moteur Siemens avant remplacement

Siemens 1FT6041-4AF71-4DG0 peut ne pas fonctionner correctement en raison d’un endommagement du moteur lui-même, du codeur, du frein, des câbles, des connecteurs, du variateur SIMODRIVE ou SINAMICS, d’erreurs de paramétrage
ou de problèmes mécaniques de l’axe. C’est pourquoi, avant de remplacer le servomoteur, il est recommandé d’effectuer un diagnostic complet du système, car des symptômes tels que la perte de position, les vibrations, la surchauffe, les alarmes codeur
ou les surcharges du variateur ne signifient pas toujours que seul le servomoteur Siemens 1FT6 est défectueux.

Dans la pratique de la maintenance, un remplacement rapide du moteur peut être tentant, surtout lorsque la machine est à l’arrêt, que la production génère des pertes et que l’opérateur signale des alarmes d’axe récurrentes. Le problème est que,
sans diagnostic, un élément fonctionnel peut être remplacé alors que la cause réelle de la panne reste
dans le câble, le codeur, le frein, l’alimentation, le servovariateur ou la mécanique de la machine. En conséquence, un Siemens 1FT6041-4AF71-4DG0 neuf
ou reconditionné peut se comporter après montage exactement comme le précédent.

Appelez : +48 717 500 983

Qu’est-ce qui peut provoquer un mauvais fonctionnement de Siemens 1FT6041-4AF71-4DG0 ?

Quel type de moteur est Siemens 1FT6041-4AF71-4DG0 ?

Siemens 1FT6041-4AF71-4DG0 est un servomoteur synchrone de la famille Siemens SIMOTICS S 1FT6, utilisé dans les systèmes d’entraînement précis des machines industrielles. Ce type de servomoteur fonctionne notamment dans les axes d’avance, les machines-outils, les lignes de production, les machines d’emballage, les équipements technologiques ainsi que dans les applications nécessitant un positionnement précis et une dynamique de mouvement répétable.

Du point de vue du service, ses paramètres de base et son exécution sont importants : couple 2,5 Nm,
vitesse 3000 tr/min, refroidissement naturel, exécution de montage IM B5 ainsi que raccordement de puissance et de signal. Sa désignation comme pièce de rechange est importante lors de la planification d’une réparation, d’un diagnostic ou d’un remplacement
dans des systèmes d’automatisation plus anciens, car la disponibilité des appareils de la série Siemens 1FT6 peut influencer le temps de réaction du service et le coût de l’arrêt de production.

En pratique, ce type de moteur ne fonctionne pas de manière autonome. Il fait partie d’un système complet dans lequel les éléments suivants sont également importants :

• le servovariateur, par exemple SIMODRIVE ou SINAMICS,
• le codeur Siemens 1FT6 et la voie de retour d’information,
• le câble de puissance, le câble de signal et le blindage,
• le frein de maintien, s’il est présent dans la configuration donnée,
• la mécanique de l’axe, l’accouplement, le réducteur, les guidages et les roulements,
• les paramètres de commande, les réglages des régulateurs et la communication avec le PLC ou la CNC.

Quels symptômes indiquent un problème avec le servomoteur Siemens 1FT6 ?

Le mauvais fonctionnement d’un servomoteur Siemens peut prendre de nombreuses formes. Certains symptômes apparaissent immédiatement après le démarrage, d’autres seulement après l’échauffement de la machine, un changement de charge ou lorsque l’axe entre dans une plage de vitesse spécifique.

Les symptômes typiques incluent :

• perte de position ou écarts de positionnement récurrents,
• fonctionnement irrégulier de l’axe, à-coups, pulsations ou mouvement instable,
• échauffement excessif du carter du moteur, en particulier sous charge normale,
• alarmes codeur, erreurs de retour d’information ou absence de disponibilité du variateur,
• surcharges du servovariateur et augmentation du courant sans cause process clairement identifiable,
• baisse du couple, difficulté à démarrer l’axe ou arrêt sous charge,
• vibrations et bruit lors du fonctionnement à basse ou moyenne vitesse,
• erreurs de frein, desserrage retardé ou suspicion de frottement du frein pendant le mouvement,
• problèmes de démarrage après un arrêt, le remplacement du variateur, du câble ou de la commande.

Ces symptômes constituent un signal de diagnostic important, mais ils ne suffisent pas à identifier clairement l’élément défectueux. La perte de position peut provenir du codeur, de la mécanique, du câble de signal
ou des paramètres du variateur. La surchauffe peut être due à une surcharge mécanique, à un endommagement de l’enroulement, à un frein bloqué ou à un cycle de travail incorrect. Les vibrations peuvent indiquer
un problème de régulation, d’accouplement, de roulements, d’alignement de montage ou de retour d’information.

Pourquoi une panne d’axe ne signifie-t-elle pas toujours un servomoteur Siemens défectueux ?

Dans une machine de production, le servomoteur fonctionne comme une partie d’une boucle de régulation fermée. Cela signifie que tout problème de charge, de retour d’information, d’alimentation ou de mécanique peut être interprété par le variateur comme une erreur d’axe. Du point de vue de l’opérateur, le symptôme ressemble à une panne moteur, mais la cause réelle peut se trouver en dehors du moteur.

Exemple issu de la pratique de service : si le guidage de l’axe présente une résistance accrue au mouvement, que l’accouplement est mal aligné et qu’un roulement commence à gripper, le servovariateur doit augmenter le courant pour maintenir le mouvement demandé. Des surcharges, un échauffement et des alarmes apparaissent. Le servomoteur Siemens 1FT6 lui-même peut être électriquement fonctionnel, mais il travaille dans des conditions qui conduisent progressivement à l’endommagement des enroulements, des roulements, du codeur
ou du frein.

Il en va de même pour les câbles. Un blindage endommagé, une coupure dans le câble de signal, de l’humidité dans le connecteur
ou un contact instable peuvent provoquer des erreurs du codeur Siemens 1FT6, des à-coups, une commutation incorrecte
et l’absence de disponibilité du variateur. Remplacer le moteur sans contrôler les câbles peut ne pas résoudre le problème.

C’est pourquoi le diagnostic du servomoteur avant remplacement doit prendre en compte l’ensemble du système :

• le moteur et les enroulements,
• le codeur et la voie de retour d’information,
• le frein de maintien,
• les connecteurs et les câbles,
• le variateur SIMODRIVE ou SINAMICS,
• la commande PLC, CNC ou HMI,
• la mécanique de l’axe et la charge réelle de la machine.

Quel rôle joue le codeur Siemens 1FT6 dans le fonctionnement stable du variateur ?

Le codeur est l’un des éléments les plus importants du servomoteur, car il fournit au variateur des informations
sur la position et la vitesse du rotor. À partir de ces données, le servovariateur réalise la commutation, la régulation de vitesse, le contrôle de position et la réaction aux variations de charge.

Si le codeur Siemens 1FT6, le câble de signal ou le connecteur ne fonctionne pas correctement, des symptômes peuvent apparaître
et être facilement confondus avec un endommagement de l’enroulement ou du variateur. Ils comprennent :

• des à-coups de l’axe au démarrage,
• un fonctionnement instable à basse vitesse,
• des alarmes de position ou de retour d’information,
• une commutation incorrecte,
• l’absence de disponibilité du servovariateur,
• des arrêts soudains de l’axe,
• des problèmes après le remplacement du moteur, du codeur ou du câble.

Dans les anciens systèmes Siemens, la compatibilité de la configuration du variateur, des données moteur,
du type de codeur et des paramètres machine est également importante. Un simple remplacement mécanique du moteur ne suffit pas toujours, notamment lorsque l’appareil provient d’une autre configuration, possède une autre version de codeur ou nécessite un réglage correct par rapport au système d’entraînement.

Comment se déroule le diagnostic d’un moteur Siemens avant remplacement ?

Par quoi commencer le diagnostic du servomoteur avant remplacement ?

Le diagnostic de Siemens 1FT6041-4AF71-4DG0 doit idéalement commencer par l’analyse des conditions de fonctionnement de l’axe. Cette étape est souvent négligée, alors qu’elle est très importante, car les dommages électriques sont souvent la conséquence d’une surcharge mécanique prolongée.

Il convient d’abord de vérifier :

• si l’axe se déplace de manière fluide, sans résistance excessive,
• si le réducteur, la vis, les guidages et l’accouplement ne sont pas usés ou bloqués,
• si le montage du moteur respecte l’alignement,
• si les roulements ne génèrent pas de bruit, de vibrations ou d’élévation de température,
• si le frein de maintien se libère correctement,
• si le cycle de travail de la machine ne surcharge pas le moteur,
• s’il n’y a pas eu d’inondation, de contamination par l’huile, d’endommagement de l’arbre ou du connecteur.

Une mécanique grippée, un mauvais alignement, une charge trop importante ou un frein fonctionnant incorrectement peuvent provoquer une augmentation du courant, une surchauffe et des alarmes du servovariateur malgré un enroulement fonctionnel. Dans une telle situation, le remplacement du moteur peut seulement reporter le problème dans le temps.

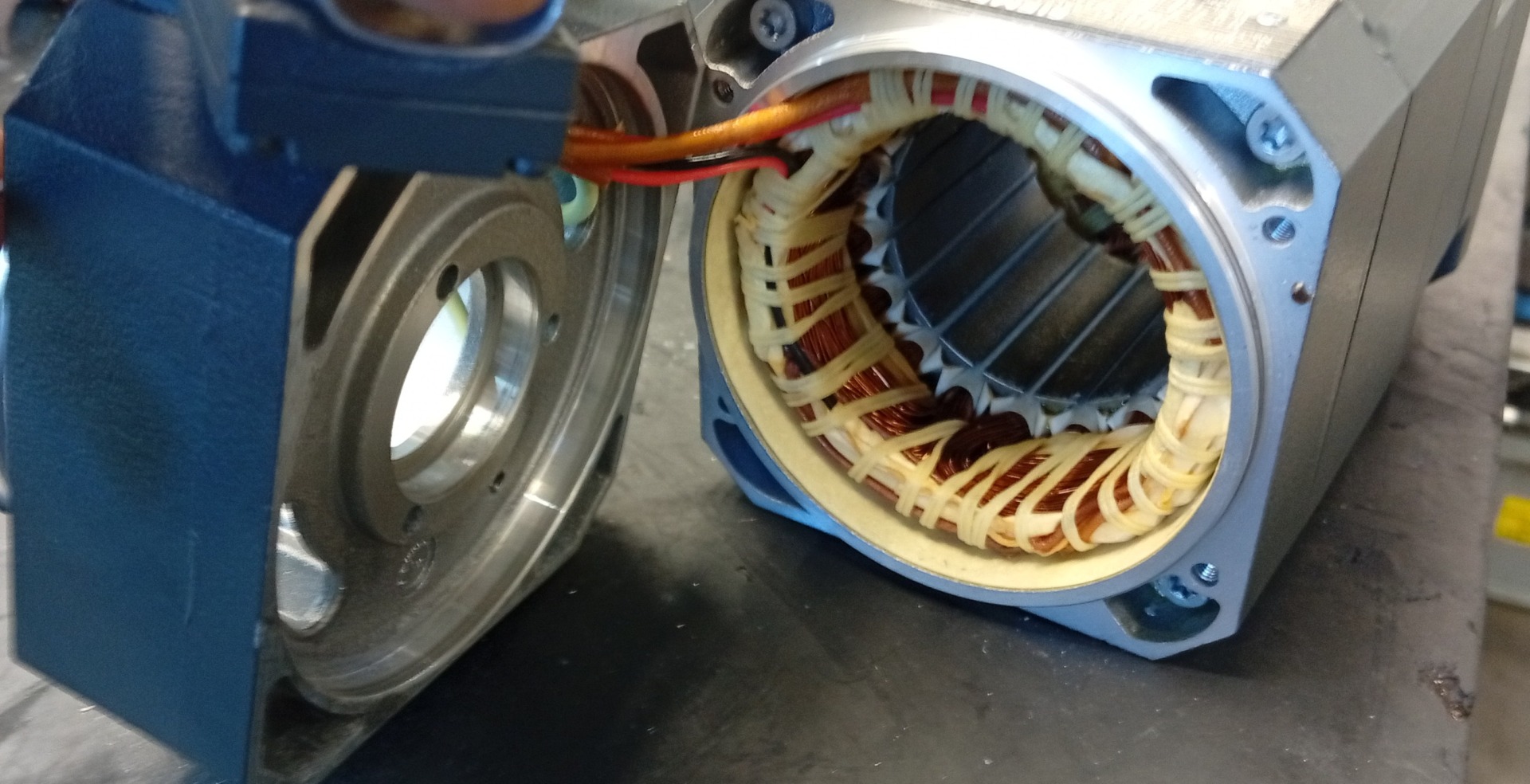

Comment vérifier les enroulements, l’isolation et le conducteur de protection ?

L’étape suivante est le diagnostic électrique du moteur. Dans le cas de Siemens 1FT6041-4AF71-4DG0, il convient de vérifier l’état des enroulements, de l’isolation et des connexions de protection. Ce sont des contrôles de base qui permettent d’évaluer si le moteur peut reprendre le service en toute sécurité ou s’il nécessite une réparation, une régénération ou un remplacement.

Le diagnostic électrique doit comprendre :

• la mesure de la résistance des enroulements entre phases, afin de détecter une asymétrie ou une coupure,
• le test d’isolation par rapport au carter, afin de vérifier le risque de claquage,
• le contrôle de continuité du conducteur de protection,
• l’évaluation des connecteurs de puissance en matière de surchauffe, de saleté, d’humidité ou de jeu,
• le contrôle des traces thermiques, décolorations, odeur de brûlé ou dommages mécaniques.

Des différences de mesure entre les phases, une résistance d’isolation réduite ou des traces de claquage indiquent un risque d’endommagement de l’enroulement. Dans ce cas, la poursuite de l’exploitation peut entraîner une panne du variateur, l’endommagement des circuits de puissance ou un arrêt soudain de la machine.

Il faut rappeler que le diagnostic du moteur Siemens ne se limite pas à la mesure de résistance. Un servomoteur peut avoir des enroulements corrects et pourtant ne pas fonctionner de manière stable en raison de problèmes liés au codeur, au frein, au câble ou à la mécanique de l’axe.

Que faut-il vérifier dans le codeur, le frein et les câbles ?

Dans les servomoteurs Siemens 1FT6, le contrôle de la voie de retour d’information est très important. Le codeur, le connecteur de signal et le câble codeur fonctionnent dans des conditions exposées aux vibrations, aux perturbations électromagnétiques, aux saletés, à l’humidité et aux dommages mécaniques. Même un petit problème dans cette zone peut provoquer un fonctionnement instable de l’ensemble du variateur.

Le diagnostic doit prendre en compte :

• l’état du connecteur de signal et des broches,
• la continuité du câble codeur,
• le blindage et le cheminement des câbles par rapport aux câbles de puissance,
• la présence d’humidité, d’huile ou de salissures,
• la correction du signal de retour d’information,
• la compatibilité du codeur avec la configuration du variateur,
• la réaction de l’axe à basses vitesses et pendant le positionnement.

Le frein de maintien est un élément séparé. Si le frein ne se libère pas complètement, le moteur peut fonctionner avec une charge supplémentaire, ce qui entraîne échauffement, surcharges et usure accélérée. Si le frein ne maintient pas, l’axe peut descendre, perdre sa position ou créer un risque pour la machine et les opérateurs.

Il est également utile de vérifier l’arbre et les éléments mécaniques du moteur. Un arbre endommagé, un faux-rond radial, une usure des roulements ou des traces de choc peuvent provoquer des vibrations, du bruit et des problèmes de précision de positionnement. Dans le cas des machines CNC ou des axes de précision, même un petit défaut mécanique peut se traduire par des erreurs de process.

Quand choisir la réparation, la régénération, le remplacement ou la modernisation ?

Après le diagnostic, il est possible de décider quelle action a du sens sur le plan technique et économique.
Le remplacement immédiat n’est pas toujours la meilleure solution. Dans de nombreux cas, la réparation du moteur Siemens 1FT6041, la régénération des servomoteurs Siemens, la réparation du codeur, le remplacement des roulements, la régénération du frein ou l’élimination du problème dans les câbles et la mécanique sont plus rentables.

Quand une réparation ou une régénération suffit-elle ?

La réparation ou la régénération peut être une bonne solution lorsque le moteur présente des roulements usés, un problème
de frein, un connecteur endommagé, un codeur fonctionnant incorrectement, des contaminations, des traces d’exploitation ou des défauts pouvant être éliminés sans modifier tout le système d’entraînement. Cette approche permet de limiter les coûts et de préserver la compatibilité avec la configuration existante de la machine.

Quand un remplacement est-il nécessaire ?

Le remplacement peut être nécessaire lorsque l’enroulement présente un claquage, que le moteur est gravement endommagé mécaniquement, que la réparation n’est pas rentable ou que la machine nécessite une remise en service rapide avec une pièce de rechange fonctionnelle. Il est alors essentiel de choisir la bonne variante du servomoteur Siemens 1FT6, compatible
avec les paramètres, le codeur, le frein, les connecteurs et les exigences de l’application.

Quand vaut-il la peine d’envisager une modernisation ?

La modernisation a du sens lorsque la série Siemens SIMOTICS S 1FT6 est difficile à obtenir, que le système d’entraînement est obsolète, que la machine nécessite une meilleure fiabilité ou que des pannes récurrentes génèrent des coûts d’arrêt élevés. La modernisation peut inclure le choix d’un servomoteur plus récent, la mise à jour du variateur, le changement de la commande, l’organisation du câblage ou l’adaptation du système aux normes de service actuelles.

RGB Elektronika accompagne les clients non seulement dans la réparation et le diagnostic, mais aussi dans le choix des pièces, la régénération, le rachat d’équipements industriels, le service d’échange et la modernisation des systèmes d’automatisation. Il est ainsi possible d’adapter la solution à la situation réelle de production, au budget et à la disponibilité des pièces.

Pourquoi confier le diagnostic de Siemens 1FT6041 à un service spécialisé ?

Le diagnostic d’un servomoteur avant remplacement nécessite de l’expérience, des mesures appropriées et une connaissance du fonctionnement de l’ensemble du système d’entraînement. Dans une usine de production, le symptôme est souvent visible sur l’axe, mais la cause peut se trouver à un endroit totalement différent. C’est pourquoi le service doit examiner non seulement le moteur, mais aussi le variateur, les câbles, le codeur, le frein, la mécanique et les conditions de fonctionnement de la machine.

Un diagnostic professionnel aide à répondre aux questions les plus importantes

• si Siemens 1FT6041-4AF71-4DG0 est réellement défectueux,
• si le problème est causé par le codeur Siemens 1FT6, le câble ou le connecteur,
• si le frein de maintien fonctionne correctement,
• si les enroulements et l’isolation sont sûrs,
• si le variateur SIMODRIVE ou SINAMICS signale une erreur secondaire,
• si la mécanique de l’axe ne surcharge pas le moteur,
• si la réparation, la régénération, le remplacement ou la modernisation est rentable.

Pour le service maintenance, cette information a une importance commerciale directe. Elle permet de limiter le risque d’un remplacement incorrect, de réduire le temps d’arrêt, de protéger la machine contre une panne secondaire et de mieux planifier l’achat de pièces de rechange.

Si Siemens 1FT6041-4AF71-4DG0 ne fonctionne pas correctement, ne commencez pas par un remplacement au hasard. Confiez le diagnostic du moteur Siemens, du codeur, du frein et du système d’entraînement. RGB Elektronika vous aidera à évaluer l’état de l’appareil, à réaliser la réparation, la régénération, le service, le rachat, le choix d’une pièce de rechange ainsi que la modernisation du système d’automatisation industrielle.

Appelez : +48 717 500 983

Bibliographie :
[1] Siemens, Configuration Manual Synchronous Motors 1FT6 [https://cache.industry.siemens.com/dl/files/289/28708289/att_2592/v1/PFT6_1005_en.pdf,
consulté le : 28.05.2026]
