Peut-on réparer un moteur ELAU SM après une défaillance de l’encodeur ? Maintenance et réparation de servomoteurs ELAU

Un servomoteur Elau SM peut être réparé après une défaillance de l’encodeur, mais la réparation ne consiste pas uniquement
à installer mécaniquement un nouveau capteur. Dans les moteurs ELAU PacDrive SM, le diagnostic correct du système de retour d’information, la programmation de l’encodeur, la reconstitution des données de configuration ainsi que le réglage précis de l’angle de commutation par rapport au rotor sont essentiels. Sans ces étapes, le variateur PacDrive peut ne pas reconnaître le moteur, bloquer le démarrage de l’axe ou entraîner
un fonctionnement incorrect de l’entraînement.

Une panne d’encodeur dans un servomoteur ELAU SM est un problème qui influence directement
le positionnement, la synchronisation du mouvement, la stabilité de l’axe et la sécurité de la machine. Cela signifie un risque d’arrêt d’une ligne de conditionnement, d’une machine pharmaceutique, d’un système de dosage, d’une application de transport ou d’un autre axe d’entraînement fonctionnant dans l’environnement PacDrive.

Appelez : +48 717 500 983

Un encodeur endommagé dans un servomoteur ELAU SM signifie-t-il la fin du fonctionnement du moteur ?

Un encodeur endommagé ne signifie pas nécessairement qu’il faut remplacer tout le moteur. Dans de nombreux cas, la réparation d’un servomoteur Elau SM est possible. Elle comprend le remplacement ou la reconstitution du système de retour d’information, le contrôle de la partie mécanique ainsi que la préparation du moteur pour un nouveau fonctionnement
avec un variateur PacDrive.

Il faut toutefois rappeler que la réparation d’un servomoteur Elau SM après une panne d’encodeur exige de l’expérience
dans le travail avec les servomoteurs synchrones, les encodeurs SinCos Hiperface, les résolveurs et les systèmes PacDrive. Il ne s’agit pas d’un remplacement standard de pièce pouvant être réalisé en toute sécurité sans équipements de mesure ni procédures de réglage de la commutation.

Comment fonctionne un servomoteur Elau SM dans un système PacDrive ?

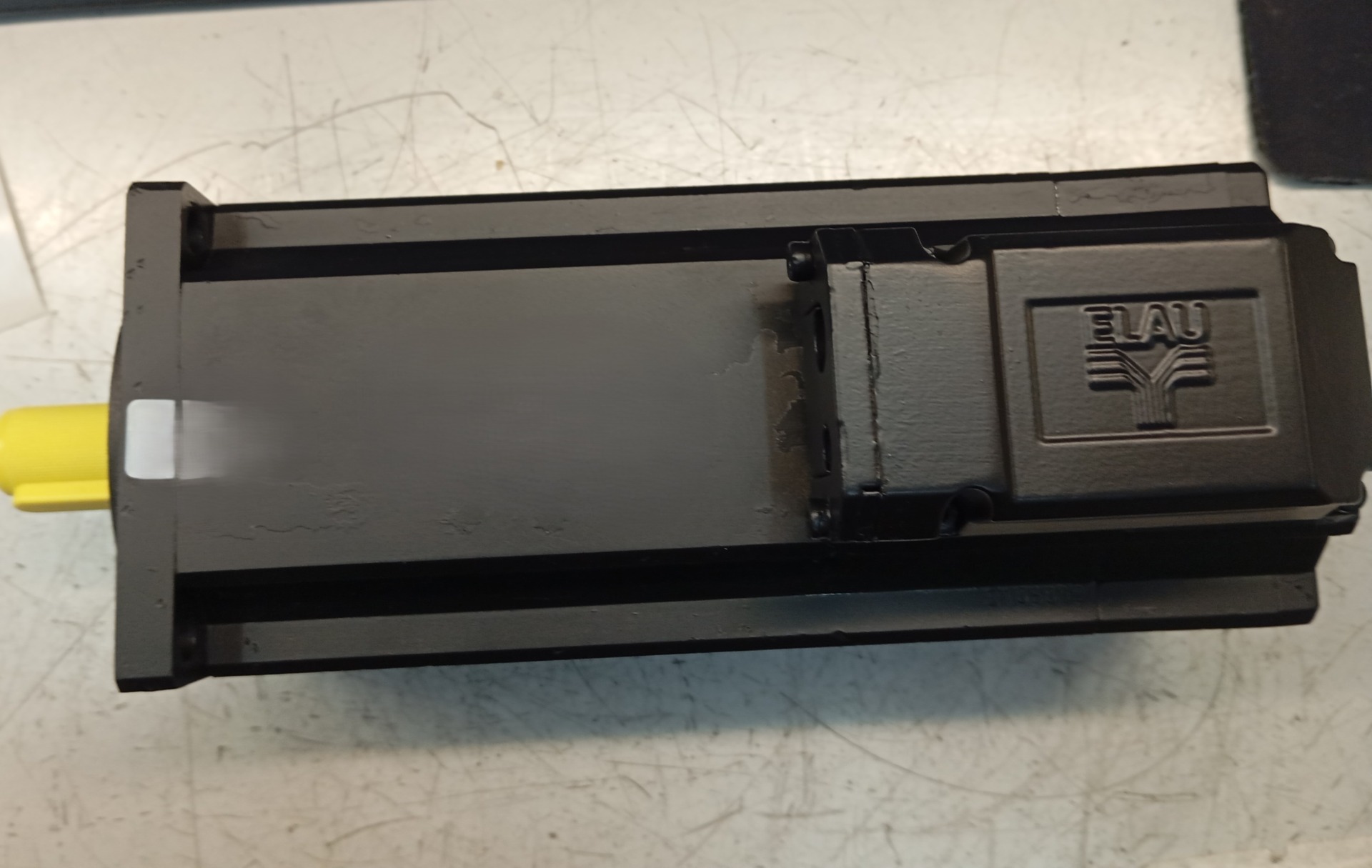

Le servomoteur synchrone Elau SM est une unité d’actionnement très dynamique utilisée
dans les systèmes d’entraînement PacDrive. Les moteurs de cette série ont été conçus pour des applications nécessitant une grande précision de mouvement, une réaction rapide, un positionnement répétable et un fonctionnement stable de l’axe dans le cycle de production.

Les applications typiques comprennent notamment :

• les machines de conditionnement,
• les lignes pharmaceutiques,
• les systèmes de transport et de positionnement,
• les applications avec mouvement d’indexation rapide,
• les axes de travail exigeant un retour d’information précis,
• les machines dans lesquelles l’arrêt d’un seul axe bloque tout le processus de production.

La série ELAU SM existe notamment dans les tailles de bride SM-070, SM-100 et SM-140.
Selon la version, les moteurs peuvent être équipés d’un résolveur ou d’un encodeur SinCos précis
avec interface Hiperface. Les variantes fonctionnent avec un variateur dédié, et leur bon fonctionnement dépend de la compatibilité de la mécanique, de l’électronique de retour d’information et des paramètres enregistrés dans le système d’entraînement.

Dans la pratique de la maintenance, cela signifie que Elau PacDrive SM Servo motor ne peut pas être traité comme un simple moteur électrique. C’est un élément d’un système servo complet dans lequel coopèrent le moteur, l’encodeur, le frein, les câbles, le variateur, le contrôleur PacDrive, la communication industrielle et la configuration de l’axe.

Quels sont les symptômes d’une panne du servomoteur Elau SM côté encodeur ?

Une panne du servomoteur Elau SM liée à l’encodeur peut se manifester de plusieurs façons. Certains symptômes apparaissent immédiatement après le démarrage de la machine, tandis que d’autres augmentent progressivement avec l’usure des roulements, la détérioration du signal de retour d’information ou l’entrée de contaminants à l’intérieur du moteur.

Les symptômes typiques sont :

• absence de reconnaissance du moteur par le variateur PacDrive,
• erreur de retour d’information ou de position de l’axe,
• problème d’initialisation de l’entraînement,
• à-coups du moteur lors d’une tentative de démarrage,
• fonctionnement irrégulier de l’axe,
• consommation excessive de courant,
• échauffement du moteur malgré une faible charge,
• perte de position ou mauvais positionnement,
• fonctionnement incorrect du frein de maintien,
• arrêts cycliques de la machine sans cause mécanique évidente.

Si de tels symptômes apparaissent sur un axe équipé d’un moteur ELAU SM, il ne faut pas limiter le diagnostic au seul contrôle du câble. La cause peut être l’encodeur, le système de roulement, l’étanchéité, une contamination à l’intérieur du boîtier, un problème de frein, l’état des enroulements ou une erreur de configuration
après une intervention de service antérieure.

Pourquoi le simple remplacement de l’encodeur dans un Elau SM ne suffit-il généralement pas ?

Dans de nombreux servomoteurs industriels, l’encodeur est un élément critique non seulement parce qu’il mesure la position. Dans les moteurs ELAU SM équipés d’un encodeur SinCos Hiperface, il assure également une fonction d’identification
et de configuration. Cela signifie que l’installation aléatoire d’un nouvel encodeur ne rétablira pas automatiquement le bon fonctionnement de l’entraînement.

La réparation et le remplacement Elau SM côté encodeur doivent prendre en compte plusieurs étapes : sélection du bon type de capteur, conservation des données moteur, réglage mécanique, programmation et synchronisation
avec le rotor. L’omission de l’une de ces étapes peut provoquer une nouvelle panne et, dans les cas extrêmes, endommager les enroulements.

Plaque signalétique électronique dans l’encodeur SinCos Hiperface

Les encodeurs SinCos Hiperface utilisés dans ce type d’applications peuvent contenir une mémoire interne non volatile. Cette mémoire enregistre les données d’identification et de configuration du moteur, souvent appelées plaque signalétique électronique.

Pour le variateur PacDrive, ces informations sont nécessaires à la reconnaissance correcte de l’unité. Si l’encodeur nouvellement installé n’est pas programmé avec les bonnes données, l’entraînement peut considérer le moteur comme incompatible, inconnu ou mal configuré.

C’est pourquoi un service Elau SM professionnel doit inclure non seulement le remplacement de l’élément endommagé,
mais aussi la vérification de la compatibilité des données et la préparation du moteur pour une nouvelle communication avec le système d’entraînement.

Angle de commutation et synchronisation de l’encodeur avec le rotor

L’étape la plus importante de la réparation est le réglage de l’angle de commutation. Il s’agit de synchroniser précisément le point zéro de l’encodeur avec la position des pôles magnétiques du rotor.

Si l’angle de commutation est mal réglé, le moteur peut se comporter comme s’il était mécaniquement fonctionnel, mais incapable de fonctionner en toute sécurité dans l’axe de la machine. Les symptômes peuvent inclure des à-coups, un bourdonnement, un échauffement rapide, un courant excessif, un fonctionnement instable, des erreurs d’entraînement ou l’impossibilité de démarrer.

En pratique, même un léger déphasage peut entraîner un pilotage incorrect du champ magnétique. Pour le service maintenance, cela signifie un risque de nouvel arrêt, d’endommagement du variateur, de surchauffe des enroulements ou de perte de contrôle de l’axe.

À quoi ressemble une réparation professionnelle d’un servomoteur Elau SM ?

Une réparation professionnelle d’un servomoteur Elau de type SM doit comprendre un diagnostic complet du moteur,
et non pas seulement le remplacement de l’élément indiqué par l’erreur de l’entraînement. En pratique, l’encodeur est souvent endommagé
de manière secondaire, par exemple à cause des vibrations, de roulements usés, d’un défaut d’étanchéité, de la présence d’huile, de liquide de refroidissement
ou d’une charge mécanique excessive sur l’axe.

C’est pourquoi l’ensemble du système doit être évalué en atelier : retour d’information, mécanique, frein, isolation des enroulements, état du rotor, câbles de raccordement et possibilité de fonctionnement correct avec le variateur.

Diagnostic du servomoteur Elau SM avant réparation

La première étape consiste à déterminer si le problème concerne réellement l’encodeur ou s’il se manifeste seulement sous forme d’erreur de retour d’information. Dans les servomoteurs fonctionnant dans des conditions industrielles difficiles, la source du problème peut également être un câble endommagé, l’humidité, un affaiblissement de l’isolation, du jeu dans les roulements, un frein endommagé ou une configuration incorrecte de l’axe.

Le diagnostic peut comprendre :

• l’identification du modèle et de la variante du moteur ELAU SM,
• le contrôle de l’état de l’encodeur ou du résolveur,
• la vérification des signaux de retour d’information,
• les systèmes de mesure de tension et de courant,
• le contrôle des câbles et des connecteurs,
• la mesure de la résistance des enroulements,
• le test d’isolation du stator sous tension élevée,
• l’évaluation du jeu et du bruit des roulements,
• le contrôle des joints d’étanchéité,
• la vérification du fonctionnement du frein électromagnétique 24 V DC,
• l’évaluation des traces d’infiltration d’huile, de liquide de refroidissement ou d’autres fluides technologiques.

Un tel diagnostic permet de déterminer si une réparation de l’encodeur suffit ou si une régénération plus large du servomoteur est nécessaire.

Réparation, remplacement de l’encodeur et régénération mécanique

La réparation d’un servomoteur Elau SM après une défaillance de l’encodeur peut comprendre plusieurs opérations de service.
Leur portée dépend de l’état de l’appareil, de l’historique de la panne et des conditions de fonctionnement de la machine.

Les opérations les plus souvent réalisées sont :

• le remplacement de l’encodeur endommagé ou des éléments du système de retour d’information,
• la programmation des données de configuration de l’encodeur,
• le réglage précis de l’angle de commutation,
• le remplacement des roulements à grande vitesse,
• le renouvellement des joints d’étanchéité
• le nettoyage de l’intérieur du moteur,
• le contrôle magnétique du rotor,
• la vérification de l’état des enroulements du stator,
• le test du frein de maintien 24 V DC,
• les tests fonctionnels finaux.

Dans de nombreux cas, une régénération complète donne le meilleur résultat, car elle élimine non seulement l’effet de la panne, mais aussi sa cause initiale. Si l’endommagement de l’encodeur était dû à des vibrations provoquées par un roulement usé, le simple remplacement du capteur peut entraîner le retour du problème après peu de temps.

Tests après réparation et importance du démarrage sous charge

Après réparation, le servomoteur doit passer des tests confirmant qu’il peut retourner en fonctionnement en toute sécurité.
Dans le cas des moteurs ELAU SM, le contrôle de la correction du retour d’information, de la stabilité de fonctionnement, de la consommation de courant, de la température, du fonctionnement du frein et de la réaction du moteur à la commande est particulièrement important.

Les tests après réparation sont importants, car une erreur de réglage de l’encodeur peut ne pas être visible lors d’une mesure électrique ordinaire. Le moteur peut avoir des enroulements en bon état, des résistances correctes et un bon état mécanique, tout en fonctionnant incorrectement à cause d’un angle de commutation erroné.

Pour l’utilisateur industriel, le plus important n’est pas seulement que le moteur démarre, mais qu’il fonctionne de manière stable dans le cycle de la machine. C’est pourquoi la maintenance et réparation des servomoteurs Elau de type SM doit se terminer
par une vérification du fonctionnement dans des conditions aussi proches que possible du travail réel de l’axe.

Quand la réparation d’un servomoteur ELAU SM est-elle préférable à l’achat d’un nouveau moteur ?

La réparation est particulièrement rentable lorsque le moteur fait partie d’un système PacDrive plus ancien, mais toujours fonctionnel, et que la disponibilité d’un nouveau moteur de remplacement est limitée, coûteuse ou nécessite des modifications structurelles de la machine.

La réparation de moteurs Elau peut être une meilleure solution lorsque :

• la machine fonctionne dans un cycle de production continu et le rétablissement rapide de l’axe est important,
• le modèle ELAU SM d’origine est difficile à obtenir,
• l’achat d’un autre moteur nécessiterait des modifications mécaniques,
• une reconfiguration de l’entraînement ou de la commande serait nécessaire,
• la panne concerne l’encodeur, les roulements, le frein ou les joints, et les enroulements peuvent encore être sauvés,
• l’entreprise souhaite limiter le coût de l’arrêt et éviter une modernisation imprévue de tout l’axe.

Il faut également rappeler qu’en environnement de production, le coût du moteur lui-même n’est souvent pas le plus grand problème. Le temps d’arrêt, la perte de production, le risque de non-respect des délais de livraison
et l’implication du service maintenance dans des actions d’urgence sont plus importants.

Service Elau SM, rachat, modernisation et support pour la maintenance industrielle

RGB Elektronika accompagne les sites industriels non seulement dans la réparation d’appareils individuels.
Dans le cas des systèmes ELAU et PacDrive, nous pouvons également aider au diagnostic, à la régénération, à la modernisation, au choix des pièces, à l’analyse des solutions de remplacement et à la prise en charge des équipements obsolètes ou difficiles à obtenir.

Si votre machine utilise un servomoteur Elau SM et que des erreurs d’encodeur apparaissent, ne redémarrez pas l’axe à plusieurs reprises sans diagnostic. Chaque nouvelle tentative de démarrage avec un retour d’information incorrect peut aggraver les dommages, augmenter la consommation de courant, surchauffer les enroulements ou entraîner une panne supplémentaire du variateur.

Contactez RGB Elektronika et envoyez le servomoteur pour vérification. Nous vérifierons si une
réparation du servomoteur Elau SM, une régénération mécanique, un remplacement de l’encodeur, une reconstitution de la configuration correcte ou le choix d’un appareil de remplacement sont possibles. Cela permet au service maintenance de prendre plus rapidement une décision : réparation, régénération, remplacement, modernisation ou rachat.
