Panne du variateur Danfoss Vacon NXS – défauts du variateur Danfoss, diagnostic, service et réparation des variateurs de fréquence Vacon

Le fonctionnement instable d’un moteur électrique avec un variateur Danfoss Vacon NXS résulte le plus souvent de l’une des causes suivantes : problèmes de refroidissement, surcharge de l’entraînement, erreurs de configuration, perturbations CEM, anomalies de communication ou défauts des composants de puissance et de commande. Les défauts du variateur Danfoss ne signifient pas toujours qu’il faut remplacer l’appareil. Dans de nombreux cas, un diagnostic approprié permet d’identifier la source du problème et de rétablir un fonctionnement stable de l’entraînement par réparation, régénération ou correction de la configuration.

Pour le service maintenance, un tel symptôme signifie généralement plus qu’une simple alarme temporaire. Le fonctionnement irrégulier du moteur, les arrêts, les variations de vitesse, le passage du variateur en état ALARM ou FAULT ainsi que les problèmes de démarrage peuvent entraîner une baisse de rendement de la ligne, une augmentation des coûts de service et un risque d’arrêt non planifié. C’est pourquoi, dans le cas de la série Vacon NXS , il est essentiel non seulement de lire le message d’erreur, mais aussi d’analyser les conditions de fonctionnement de l’ensemble du système d’entraînement.

Le variateur Vacon de la famille NX est une solution utilisée dans de nombreuses applications industrielles. Grâce à sa conception modulaire, à ses différentes variantes de tension, à ses nombreuses options d’entrées et de sorties et à sa capacité de communication avec des systèmes supérieurs, ces appareils sont flexibles, mais exigent en même temps un diagnostic précis. C’est particulièrement important lorsque les symptômes apparaissent de manière irrégulière et n’indiquent pas clairement une seule panne.

Vous avez un problème avec un variateur Danfoss Vacon ? Faites réaliser un diagnostic avant l’arrêt complet de la ligne.

Appelez : +48 717 500 983

Pourquoi le variateur Vacon NXS provoque-t-il un fonctionnement instable du moteur et quels symptômes doivent alerter la maintenance ?

Qu’est-ce qu’un variateur Vacon NXS et où fonctionne-t-il le plus souvent ?

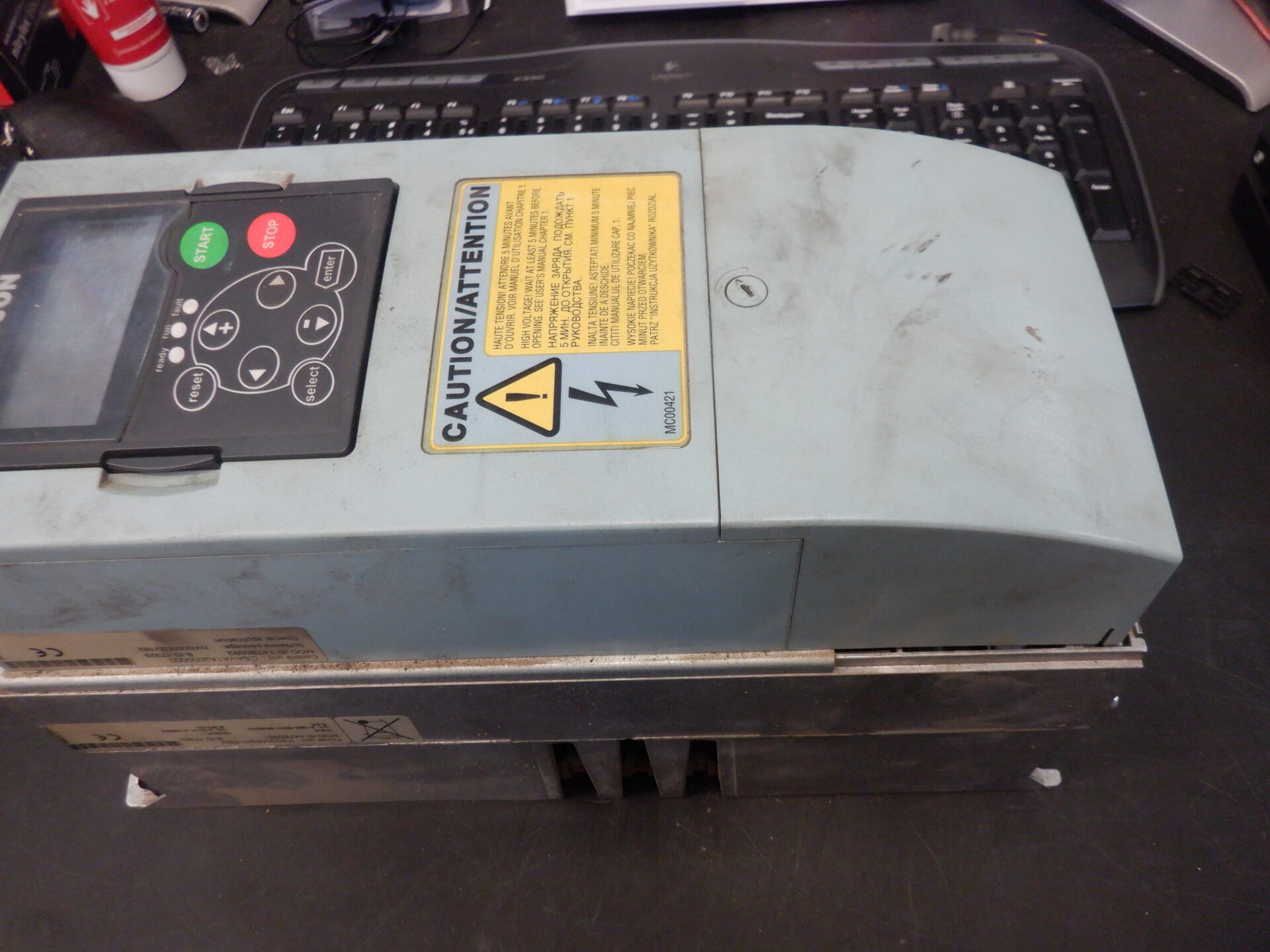

Vacon NXS est un variateur de fréquence Vacon compact qui, après le rachat de la marque Vacon par Danfoss, est devenu une partie du large portefeuille d’entraînements de ce groupe. Les appareils de cette série sont disponibles dans une plage de puissance allant de 0,37 kW à 560 kW et sont destinés principalement aux applications d’entraînement standard. La version NXP prend en charge des applications plus exigeantes, y compris des systèmes fonctionnant en boucle de régulation fermée.

Du point de vue de l’exploitation, la conception modulaire a une grande importance. Le variateur Vacon NXS dispose de cinq emplacements pour cartes d’extension, désignés par A, B, C, D et E. Une configuration typique comprend notamment la carte NXOPTA1 avec entrées et sorties analogiques et numériques ainsi que la carte NXOPTA3 avec entrée thermistance. Le système identifie automatiquement les cartes installées, ce qui facilite la configuration, mais en cas de mauvais choix ou d’endommagement des modules, il peut également générer des problèmes d’exploitation difficiles à détecter.

Les entraînements de cette série fonctionnent dans des applications alimentées en triphasé dans les plages 208-240 V AC, 380-500 V AC et 525-690 V AC. En pratique, on les rencontre dans les systèmes de transport, de ventilation, de pompage, d’usinage, d’emballage et dans d’autres domaines où la régulation fluide de la vitesse du moteur et la fiabilité de l’ensemble du système sont essentielles.

Quels symptômes indiquent qu’un variateur Danfoss Vacon nécessite un diagnostic ?

Dans le cas de la série NX, il ne faut pas s’inquiéter uniquement des messages d’erreur explicites. Un problème d’entraînement est très souvent également indiqué par des symptômes apparemment non spécifiques, que les utilisateurs associent d’abord au moteur, à la charge mécanique ou à l’installation. Les symptômes sont :

• fonctionnement irrégulier du moteur ou variations de vitesse,
• couple instable,
• difficultés de démarrage ou d’arrêt,
• passage automatique de l’entraînement en état ALARM ou FAULT,
• pertes sporadiques de l’état READY,
• arrêts répétés sous charge,
• augmentation de la température de l’appareil,
• problèmes de communication sur le bus industriel,
• réaction irrégulière aux signaux des entrées et sorties.

En pratique, un tel ensemble de symptômes signifie qu’il faut analyser non seulement le code d’erreur, mais aussi les conditions de fonctionnement de l’ensemble du système : variateur, moteur, câbles moteur, commande et environnement électromagnétique.

Une alarme, un fault ou un fonctionnement irrégulier du moteur signifient-ils toujours une détérioration du variateur ?

Non. C’est une erreur d’interprétation très fréquente. Les défauts du variateur Danfoss peuvent être la conséquence d’une panne interne du variateur, mais ils peuvent tout aussi bien résulter de problèmes d’alimentation, d’une surcharge mécanique, d’une surchauffe, d’une configuration incorrecte de l’application, de perturbations CEM, d’un ventilateur défectueux, d’une thermistance fonctionnant mal, de problèmes dans le circuit de freinage ou de communication via RS-485, Profibus DP, DeviceNet ou EtherNet/IP.

C’est pourquoi un service professionnel des variateurs Vacon ne doit pas se limiter à l’effacement des alarmes et au remplacement de composants au hasard. L’essentiel est de déterminer quelle est la cause primaire et ce qui n’est qu’une conséquence.

Quelles sont les causes les plus fréquentes des défauts du variateur Danfoss Vacon NXS ?

Problèmes de refroidissement et de ventilateur

L’une des causes pratiquement importantes des problèmes d’exploitation est le système de refroidissement. La série Vacon NXS comprend des unités de tailles FR4 à FR12, refroidies par air. Si le ventilateur ne fonctionne pas correctement, l’entraînement peut commencer à surchauffer sous charge, ce qui entraîne un fonctionnement instable, des alarmes thermiques et des arrêts de protection.

Il convient de souligner que, dans ces appareils, le remplacement du ventilateur de refroidissement est relativement simple et ne nécessite pas d’outils spécialisés. Cela ne signifie toutefois pas que le ventilateur est toujours la cause principale de la panne. Il est souvent le premier symptôme visible du problème, mais la source peut aussi être l’encrassement, les conditions environnementales, une température trop élevée dans l’armoire de commande ou une surcharge prolongée de l’entraînement.

Erreurs de configuration des cartes, entrées, sorties et applications

Le variateur Danfoss Vacon de la famille NX est un appareil flexible en matière de configuration. C’est un avantage, mais aussi une source de problèmes potentiels. Une configuration incorrecte des cartes d’extension, des entrées analogiques et numériques, de l’entrée thermistance ou des paramètres d’application peut provoquer des symptômes ressemblant à une panne de l’électronique de puissance.

Chaque variateur de fréquence Vacon de cette série est équipé en standard du pack All-in-One, et la première mise en service est assistée par l’Assistant de mise en service. Toutefois, si l’application a été configurée d’une manière incompatible avec la nature de la charge ou si des modifications ont été apportées au variateur sans vérification complète de la logique de commande, les problèmes suivants peuvent apparaître :

• réactions incorrectes aux signaux de commande,
• problèmes de démarrage,
• fonctionnement incorrect des fonctions de protection,
• perturbations lors du changement du lieu de commande entre le panneau, les bornes E/S et le bus de communication.

C’est précisément pourquoi un bon diagnostic comprend non seulement des mesures électriques, mais aussi l’analyse de la configuration applicative et des cartes utilisées.

Surcharge de l’entraînement et inadéquation aux caractéristiques de la charge

La série Vacon NXS offre deux modes de surcharge admissible : 110 % du courant IL pendant 1 minute et 150 % du courant IH pendant 1 minute. C’est une caractéristique importante lors du dimensionnement, car un entraînement mal adapté à la charge peut fonctionner apparemment correctement à faible charge, puis générer des défauts et de l’instabilité uniquement au démarrage, au freinage ou lors d’une augmentation du couple.

En pratique, cela signifie que si le moteur fonctionne de manière irrégulière uniquement à certains moments du cycle technologique, il faut vérifier :

• si le variateur a été correctement sélectionné en fonction du type de fonctionnement,
• s’il n’y a pas de surcharges momentanées,
• si l’application ne nécessite pas une autre variante d’entraînement,
• si le problème ne se situe pas du côté mécanique de la machine.

C’est particulièrement important lorsque l’utilisateur envisage uniquement la réparation du Vacon NXS, alors que le véritable problème s’avère être une inadéquation entre l’entraînement et le processus.

Appelez : +48 717 500 983

Perturbations CEM, alimentation et environnement de travail

Les variateurs Vacon NXS offrent de nombreuses possibilités de gestion des émissions de perturbations électromagnétiques. Ils existent dans différentes classes CEM, notamment C, H, L et T. Le choix approprié de la classe a de l’importance pour l’environnement de travail, le type de réseau et le niveau de perturbations admissible.

Si l’appareil fonctionne dans un environnement industriel exigeant, avec de longs câbles, un grand nombre de récepteurs ou dans un réseau IT, les défauts peuvent être amplifiés par :

• un mauvais choix de la classe CEM,
• des problèmes de qualité de l’alimentation,
• des erreurs de blindage et de mise à la terre,
• des perturbations transmises au système de commande ou à la communication.

Dans ces cas, un service efficace des variateurs de fréquence Danfoss doit couvrir non seulement l’appareil lui-même, mais aussi l’analyse des conditions d’installation.

Problèmes de communication industrielle et de bus

Dans de nombreuses installations, le variateur Danfoss Vacon communique avec le système supérieur via des cartes de type C, prenant en charge des standards tels que RS-485, Profibus DP, DeviceNet ou EtherNet/IP. En cas d’erreurs d’échange de données, l’entraînement peut fonctionner de manière instable, perdre la consigne transmise par le PLC ou réagir avec retard.

En pratique, cela signifie qu’il faut vérifier non seulement l’électronique de l’entraînement, mais aussi les cartes de communication, les paramètres de transmission, la topologie du réseau et la qualité des connexions. Dans de nombreuses usines, les erreurs de communication sont confondues avec une détérioration du variateur, alors qu’en réalité le problème se situe en dehors de l’unité de puissance.

Anomalies dans le circuit de freinage dynamique

Les variateurs Vacon NX sont équipés d’options intégrées de freinage dynamique. Selon le code de type, l’appareil peut disposer d’un contrôleur intégré de résistance de freinage et, dans les unités plus petites, également d’une résistance de freinage interne. Si cette zone fonctionne incorrectement, il peut en résulter des alarmes apparaissant pendant le freinage, des surcharges ou un fonctionnement instable de l’entraînement sous charge variable.

C’est particulièrement important dans les applications dynamiques, où l’énergie restituée par le moteur pendant le freinage est significative. Dans de tels cas, sans analyse détaillée des paramètres et de l’état du circuit de freinage, il est facile de poser un mauvais diagnostic.

Comment se déroulent le diagnostic, la réparation et le service des variateurs de fréquence Vacon et quand choisir la modernisation ?

Comment diagnostiquer étape par étape un variateur Danfoss Vacon en cas de fonctionnement instable du moteur ?

Un diagnostic professionnel ne doit pas commencer par le remplacement de modules au hasard. Dans le cas d’appareils tels qu’un variateur NXS, une approche structurée est beaucoup plus efficace.

• Lecture des messages et des conditions d’apparition du problème – il faut déterminer quand l’alarme ou le fault apparaît : au démarrage, en fonctionnement continu, au freinage ou lors d’un changement de charge.
• Vérification de la configuration de l’appareil – il faut vérifier l’application active, le lieu de commande, les paramètres des entrées et sorties ainsi que la configuration des cartes d’extension.
• Évaluation du système de refroidissement – contrôle du ventilateur, de l’encrassement et de la température de fonctionnement.
• Vérification de la charge et de la coopération avec le moteur – évaluation du bon dimensionnement de l’entraînement et de son éventuel fonctionnement périodique en surcharge.
• Contrôle de l’alimentation, de la CEM et des connexions – analyse de la qualité de l’alimentation, du blindage des câbles, de la mise à la terre et de l’environnement de travail.
• Vérification de la communication industrielle – contrôle des cartes, du bus et de l’échange de données avec le système supérieur.
• Évaluation de la section de puissance et du circuit de freinage – surtout lorsque le problème apparaît avec une forte dynamique du processus.

Une telle approche permet de réduire le risque d’une mauvaise décision de service. Dans de nombreux cas, c’est justement le diagnostic complet qui détermine si une réparation suffit ou si une intervention plus profonde dans le système d’entraînement est nécessaire.

Si le variateur Vacon NXS génère des défauts et que le moteur fonctionne de manière instable, il ne faut pas attendre l’arrêt complet de la ligne. Un diagnostic précoce signifie généralement un coût de réparation plus faible et un risque réduit de dommages secondaires.

Appelez : +48 717 500 983

Quand choisir la réparation d’un variateur Vacon, et quand la régénération, le remplacement ou la modernisation ?

La réparation d’un variateur Vacon est une bonne solution lorsque l’appareil est correctement adapté à l’application et que le problème concerne une panne électronique, de refroidissement, de communication ou de configuration précise. Cette option est particulièrement avantageuse lorsqu’il est important de rétablir rapidement le fonctionnement sans intervenir sur toute la logique du système.

Régénération Vacon NXS

La régénération a du sens lorsque l’appareil est exploité depuis des années et qu’en plus de supprimer la panne principale, il vaut la peine de restaurer sa stabilité d’exploitation. En pratique, elle peut inclure la reconstitution des paramètres de fonctionnement, le remplacement des éléments d’usure et des tests fonctionnels. Pour de nombreuses usines, c’est une voie raisonnable lorsque la priorité est de limiter le risque de nouvelles pannes à court terme.

Remplacement Vacon NXS

Le remplacement de l’appareil est justifié lorsque l’ampleur des dommages est importante, que l’entraînement est mal adapté au processus ou que la disponibilité des pièces et l’économie du service deviennent défavorables. Le remplacement seul n’est toutefois pas toujours la solution optimale, car il peut nécessiter des modifications dans l’armoire, la communication, la commande et la documentation.

Modernisation Vacon NXS

La modernisation est une bonne direction lorsque le problème dépasse une panne isolée. Si l’installation est obsolète, si la charge du processus a augmenté, si la communication industrielle nécessite des changements ou si la disponibilité des composants diminue, il vaut la peine d’envisager la modernisation de l’ensemble du système d’entraînement. C’est particulièrement important là où le coût d’un arrêt est supérieur au coût d’un changement technologique planifié.

En pratique, la décision entre réparation, régénération, remplacement et modernisation doit découler de trois questions : ce qui est exactement tombé en panne, à quel point cet entraînement est critique pour le processus et quel est le coût total de l’exploitation future.

Pourquoi un service Vacon rapide est-il important pour les coûts d’arrêt et la sécurité de production ?

Le fonctionnement instable d’un moteur alimenté par un variateur Danfoss Vacon n’est pas seulement un problème technique. C’est aussi un risque pour l’activité. Plus une usine fonctionne longtemps avec un entraînement instable, plus la probabilité augmente de :

• arrêt non planifié de la ligne,
• dommages secondaires côté moteur ou mécanique,
• dégradation de la qualité du processus technologique,
• augmentation du coût de la production perdue,
• baisse de la sécurité de travail des opérateurs et de la maintenance.

C’est pourquoi un service Vacon rapide et compétent a une réelle importance opérationnelle. Dans les usines industrielles, il ne s’agit pas seulement d’éliminer la panne, mais aussi de réduire le risque de récidive et de restaurer la prévisibilité du processus.

Quels services vaut-il mieux confier à une seule entreprise en cas de panne d’un variateur Vacon NXS ?

Du point de vue d’un utilisateur industriel, la solution la plus efficace est de coopérer avec un partenaire qui prend en charge non seulement la réparation elle-même, mais tout le cycle d’actions autour de la panne et de la maintenance du système d’entraînement. Cela permet de raccourcir plus facilement le temps de réaction et d’éviter la dispersion des responsabilités.

Une telle approche facilite aussi la prise de décision lorsqu’on ne sait pas encore si la réparation, la régénération ou le remplacement sera le plus rentable. Pour les services achats et maintenance, c’est également un modèle de coopération plus pratique, car il associe l’analyse technique à l’évaluation économique.

Si vous observez un fonctionnement instable du moteur, des alarmes fréquentes ou des défauts du variateur Danfoss Vacon, considérez cela comme un signal d’action et non comme un simple désagrément temporaire. Dans de nombreux cas, un diagnostic rapide permet de limiter l’étendue de la panne et d’éviter un arrêt coûteux de la production.

Le service des variateurs Vacon, la réparation, la régénération ou la modernisation doivent découler d’un diagnostic fiable. Ce n’est qu’alors qu’il est possible de décider en toute sécurité s’il faut remettre l’entraînement actuel en service ou préparer le système à une exploitation future plus exigeante.

Si vous avez besoin d’assistance dans le domaine de la réparation d’un variateur Vacon, du diagnostic, de la régénération, du rachat ou de la modernisation du système d’entraînement, il vaut la peine d’agir avant que les défauts répétés ne se traduisent par un arrêt réel de la ligne.

Signalez au service RGB votre demande de réparation du variateur Danfoss Vacon NXS à l’aide du formulaire -> signaler une réparation

Appelez : +48 717 500 983

Bibliographie :

• Vacon, “Vacon NX Variateurs de fréquence”, Manuel d’utilisation, DPD01232A, Vacon Plc, Vaasa, Finlande, 02.2013
