Panne du variateur BAUMULLER BUS6-VC-A0-0065. Codes d’erreur, problèmes de démarrage du moteur et reconditionnement des composants

Une panne du BAUMÜLLER BUS6-VC-A0-0065 doit être diagnostiquée principalement à partir du code d’erreur P124, de l’état actuel du régulateur ainsi que des mesures effectuées dans le circuit d’alimentation, l’étage de puissance et la boucle de retour. Si le variateur ne démarre pas le moteur, le simple effacement de l’alarme ne suffit généralement pas. Il faut déterminer si le problème concerne l’alimentation, les transistors de puissance, le résolveur, la mémoire EEPROM, la température, les signaux d’autorisation ou les équipements associés.

Pour le service maintenance, cela signifie avant tout une chose : avant de remplacer d’autres composants, il est utile de relever le code d’erreur et de déterminer à quelle étape du démarrage le régulateur s’arrête. Cela permet de réduire considérablement la zone de recherche de la panne et de décider si une réparation du BAUMÜLLER BUS6-VC-A0-0065, un reconditionnement des composants, un remplacement de l’appareil ou une modernisation du système d’entraînement est nécessaire.

Appelez-nous : +48 717 500 983

Comment diagnostiquer une panne du BAUMÜLLER BUS6-VC-A0-0065 ?

BAUMÜLLER BUS6-VC-A0-0065 – que faut-il savoir avant le diagnostic ?

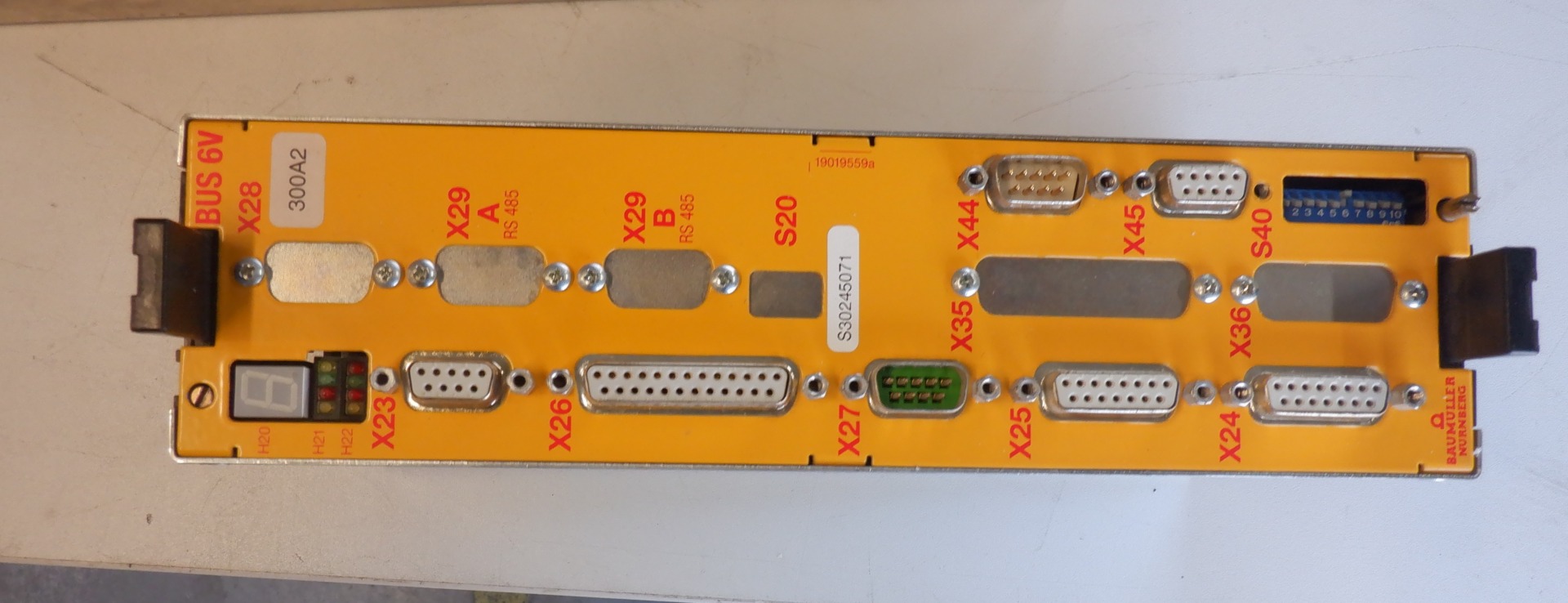

Le BUS6-VC-A0-0065 appartient à la famille des régulateurs V-Controller BUS 6 VC utilisés dans les systèmes d’entraînement modulaires BAUMÜLLER. Il est important d’interpréter correctement la désignation de l’appareil. Dans ce cas, le symbole 0065 ne correspond pas au courant nominal du régulateur, mais à sa version. La configuration A0 indique quant à elle l’utilisation d’un résolveur sur la première interface de retour et l’absence d’encodeur sur la seconde.

La plateforme fonctionne avec une précision de calcul de 16 bits et un temps d’échantillonnage système de 62,5 µs. Selon la configuration, le système utilise notamment des entrées et sorties analogiques ±10 V avec une résolution de 12 bits, des entrées numériques 24 V ainsi que des interfaces destinées au retour d’information et aux opérations de service.

BUS6-VC-A0-0065 – codes d’erreur et leur signification

L’un des paramètres les plus importants lors du diagnostic est P124 – M error code. En état de défaut, le symbole « F » apparaît sur l’afficheur, suivi d’un code permettant d’identifier la zone de panne. Si plusieurs erreurs sont actives, il convient de vérifier tous les messages, car la première alarme peut n’être que la conséquence d’un autre problème.

Code	Signification diagnostique	Que faut-il vérifier ?
0005	Problème lors de la lecture des données de démarrage depuis l’EEPROM	Données de démarrage, mémoire EEPROM, compatibilité des données et du logiciel
0110	Absence du signal Ready du module d’alimentation	Alimentation, connexions, signal Ready et système associé
0201	Tension trop élevée du circuit DC	Bus DC, système de freinage, résistance de freinage et conditions de régénération d’énergie
0202	Surintensité de l’étage de puissance	Moteur, câbles, transistors de puissance, réglages de courant et courts-circuits
0203	Courant de défaut détecté	Possible défaut à la terre des câbles moteur ou problème dans le circuit de puissance
0204	Absence de tension auxiliaire pour la commande des transistors	Alimentations auxiliaires, driver de transistors et circuits de commande de l’étage de puissance
0205	Température du module de puissance supérieure à 85°C	Refroidissement, dissipateur thermique, ventilation, capteur de température et étage de puissance
0207-020D	Surveillance des transistors de puissance des phases U, V et W	Transistors, drivers, courts-circuits, défauts à la terre et charge
0301-0304	Problèmes liés au retour d’information	Résolveur, câbles, connecteurs et électronique d’entrée
0401	Dépassement du modèle de surcharge I²t du moteur	Charge mécanique, paramètres du moteur, courant et cycle de fonctionnement
0501	Surchauffe du moteur ou problème du circuit de mesure de température	Moteur, capteur de température et son câblage
0702	Détection d’un entraînement bloqué	Mécanique de la machine, frein, réducteur, roulements et charge de l’axe
0803-0804	Problèmes de communication du retour d’information	Encodeur ou résolveur, câbles, blindage et électronique de réception
0901	Erreur liée à l’EEPROM ou au matériel du régulateur	Mémoire, alimentation de l’électronique et carte de commande

Erreur 0205 BAUMÜLLER – surchauffe du module de puissance

L’erreur 0205 BAUMÜLLER indique que la température de l’étage de puissance a dépassé 85°C. Cela ne signifie cependant pas toujours que le problème provient uniquement d’une température trop élevée dans l’armoire électrique.

Lors du diagnostic, il convient notamment de vérifier la circulation du refroidissement, l’état du dissipateur thermique, le flux d’air, le capteur de température ainsi que la température réelle des composants de puissance. Si l’alarme apparaît rapidement après le démarrage d’un appareil froid, il faut également envisager un défaut du circuit de mesure ou de l’électronique.

L’erreur 0205 revient régulièrement ? Au lieu de se limiter à effacer l’alarme, il est préférable de confier le BUS6-VC à un diagnostic thermique et électrique. Cela permet de vérifier à la fois le module de puissance et le circuit de mesure de température.

Erreur 0207 BAUMÜLLER BUS6 – problème des transistors de puissance

Les codes 0207–020D concernent la surveillance des transistors de l’étage de puissance dans les différentes phases U, V et W. La cause peut être un court-circuit, un défaut à la terre, un problème de commande des grilles ou une défaillance du composant de puissance lui-même.

Dans ce cas, la réparation ne doit pas commencer par le remplacement aléatoire d’un transistor. Il faut également contrôler son driver, les circuits d’alimentation auxiliaire, les résistances et composants de protection, ainsi que le moteur et les câbles moteur. Dans le cas contraire, le nouveau composant peut être de nouveau endommagé dès la première tentative de démarrage.

BAUMÜLLER BUS6 ne démarre pas le moteur – que faut-il vérifier ?

L’absence de rotation du moteur n’est pas toujours associée à une alarme visible. Si le BAUMÜLLER BUS6 ne démarre pas le moteur, il est important de déterminer jusqu’à quel état le régulateur parvient et quelle condition manque pour obtenir l’autorisation complète de fonctionnement.

Séquence NOT READY → OPERATION ENABLED

Lors d’un démarrage correct, le système passe successivement par les états suivants :

• NOT READY TO START – l’initialisation de l’électronique est en cours.
• INHIBIT START – l’initialisation est terminée, mais les conditions nécessaires au démarrage du variateur ne sont pas encore réunies.
• READY TO START – la préparation du système de puissance est terminée.
• SWITCHED ON – le système attend les conditions d’autorisation suivantes.
• OPERATION ENABLED – le fonctionnement normal du régulateur est possible.

Si l’appareil s’arrête à l’une des étapes précédentes, il faut vérifier les signaux nécessaires pour passer à l’étape suivante. Selon la configuration du système, il peut notamment être nécessaire de contrôler l’initialisation correcte, le signal Ready du système de puissance, l’entrée Rapid Halt X26:13, l’autorisation du régulateur ainsi que le signal Pulse Enable. Si le BUS6-VC n’atteint pas un état permettant le fonctionnement, il est utile de noter le dernier état atteint ainsi que les codes P124 actifs. Ces informations accélèrent considérablement le diagnostic ultérieur en atelier.

Comment trouver la cause réelle de la panne au lieu de simplement effacer l’alarme ?

Un diagnostic professionnel du BAUMÜLLER BUS6 doit associer les informations logicielles aux mesures électriques. Le code d’erreur seul ne montre pas l’ensemble de la chaîne de causes et de conséquences.

Par exemple, une erreur de l’étage de puissance peut résulter d’un transistor endommagé, mais la cause de sa défaillance peut se trouver dans le driver, l’alimentation auxiliaire, le moteur ou le câble. De même, une erreur du résolveur ne signifie pas automatiquement que le résolveur est défectueux – le problème peut également provenir du câble, du connecteur, du blindage ou de l’électronique d’entrée du régulateur.

Lors du diagnostic, il est donc utile de vérifier :

• les tensions d’alimentation et les alimentations auxiliaires,
• le circuit DC-link et le système de freinage,
• l’étage de puissance et la commande des transistors,
• la résistance d’isolement du moteur et des câbles,
• le circuit du résolveur ou de l’encodeur,
• les circuits de mesure de température,
• la mémoire EEPROM et les données de démarrage,
• les entrées et sorties du régulateur,
• les signaux Ready, Rapid Halt et Pulse Enable,
• la charge mécanique du variateur.

Le remplacement de composants sans déterminer la cause première peut n’apporter qu’un résultat temporaire. Dans le service industriel, l’objectif ne doit pas seulement être de remettre le régulateur en fonctionnement sur banc d’essai, mais également de réduire le risque d’une nouvelle panne après son remontage dans la machine.

Réparation et reconditionnement du BAUMÜLLER BUS6-VC-A0-0065 – quand est-il intéressant de réparer le variateur ?

Comment se déroule la réparation d’un BAUMÜLLER BUS6 VC ?

L’étendue de la réparation dépend du code d’erreur, des résultats des mesures et de l’état de l’appareil. Il faut d’abord confirmer la désignation du régulateur ainsi que les symptômes observés sur la machine. L’appareil peut ensuite être soumis au diagnostic de ses différents blocs fonctionnels.

Un processus de service typique comprend un contrôle visuel, des mesures d’alimentation, l’examen de l’étage de puissance et des drivers, le contrôle de la mémoire et des circuits d’entrée, puis le remplacement ou le reconditionnement des composants endommagés. Après la réparation, les tests fonctionnels sont particulièrement importants.

Dans le cas des régulateurs plus anciens, il est également important d’évaluer l’état des composants qui n’ont pas encore provoqué d’alarme, mais qui peuvent être usés thermiquement ou en raison de leur durée d’exploitation.

Quels composants sont concernés par le reconditionnement du BAUMÜLLER BUS6 ?

Selon les résultats du diagnostic, le reconditionnement du BAUMÜLLER BUS6 peut concerner différentes zones de l’électronique. Une attention particulière doit être accordée aux éléments suivants :

• alimentations auxiliaires,
• étage de commande des transistors,
• transistors et module de puissance,
• circuit DC-link,
• système de freinage,
• mémoire EEPROM,
• circuits d’entrées et de sorties,
• circuit du résolveur et de l’encodeur,
• circuits de mesure de température,
• connecteurs et composants exposés au vieillissement thermique.

L’étendue des travaux ne doit cependant pas être déterminée uniquement en fonction de l’âge de l’appareil. Il faut d’abord identifier la cause réelle de la panne, puis décider quels composants nécessitent un remplacement ou un reconditionnement.

Réparation, remplacement ou modernisation du variateur – quelle solution choisir ?

Dans le cas d’une machine équipée d’un ancien système BAUMÜLLER, la réparation du régulateur existant permet souvent de conserver la configuration actuelle de la machine, le câblage, les paramètres ainsi que la compatibilité avec les autres composants. Cela est particulièrement important lorsque le remplacement de toute l’architecture d’entraînement nécessiterait une modification du système de commande.

Toute réparation n’est cependant pas économiquement justifiée. En cas de dommages importants de l’électronique, d’impossibilité de restaurer les paramètres ou de risque très élevé de nouvelles pannes, il est utile d’analyser les alternatives :

• réparation du BUS6-VC existant,
• régulateur reconditionné avec une configuration compatible,
• achat d’un appareil de remplacement compatible,
• utilisation d’une seconde unité comme pièce de rechange en stock,
• modernisation du système d’entraînement.

Pour sélectionner un appareil de remplacement, il ne faut pas se baser uniquement sur la désignation BUS6-VC. Il faut comparer le code complet, la configuration du retour d’information, la version du régulateur, le logiciel ainsi que les paramètres de la machine.

RGB Elektronika peut vous aider à déterminer si la réparation, le reconditionnement, le choix d’un appareil de remplacement ou la modernisation constitue la solution la plus rationnelle. Il est également possible de demander une offre de rachat de composants d’automatisation industrielle inutilisés ou endommagés.

Comment réduire l’arrêt de la machine en cas de panne du BUS6-VC ?

En cas de panne du variateur, le régulateur lui-même n’est pas toujours le coût le plus important. Pour le service production, la durée pendant laquelle la machine ou toute la ligne reste à l’arrêt peut être bien plus pénalisante.

C’est pourquoi, dès les premiers symptômes, il est utile de sauvegarder les informations de diagnostic : code P124, état du régulateur, moment d’apparition de la panne et conditions de fonctionnement. Il ne faut pas effacer les données ni effectuer de modifications aléatoires des paramètres avant d’avoir sauvegardé la configuration, si son archivage est possible.

Dans les usines où le BUS6 fait partie d’une machine critique, il est également utile d’envisager le maintien en stock d’un appareil de remplacement compatible ou la préparation anticipée d’un plan de modernisation. Cela permet de réduire le risque de devoir prendre des décisions techniques seulement après l’arrêt de la production.

Service BAUMÜLLER BUS6-VC chez RGB Elektronika

Il est recommandé de joindre à l’appareil une description aussi précise que possible de la panne. Les informations les plus utiles sont :

• le numéro de type complet et la désignation figurant sur la plaque signalétique,
• le ou les codes d’erreur P124,
• l’information sur le moment où l’alarme apparaît,
• le dernier état atteint par le régulateur,
• l’information indiquant si le moteur tente de démarrer,
• la description des réparations précédentes,
• les informations concernant un éventuel court-circuit, une surchauffe ou une panne du moteur,
• les paramètres ou une copie de la configuration, si elle est disponible.

En cas de panne d’une électronique industrielle ancienne, il est essentiel non seulement de trouver le composant endommagé, mais aussi de déterminer la cause ayant entraîné sa défaillance. Cela concerne particulièrement les régulateurs tels que le BAUMÜLLER BUS6-VC-A0-0065, où une seule alarme peut provenir de plusieurs circuits interconnectés.

Votre BAUMÜLLER BUS6-VC-A0-0065 est défectueux ? Contactez RGB Elektronika et indiquez la désignation complète du régulateur, le code P124 ainsi que les symptômes observés sur la machine. Ces informations permettent de déterminer beaucoup plus rapidement la bonne orientation du diagnostic et de réduire le temps nécessaire à la remise en service du variateur. —> Demander une réparation
