Où trouver une location KUKA KCP4 00-168-334 ? Teach pendant disponible pendant une panne

Il est préférable de trouver une location KUKA KCP4 00-168-334 auprès d’un prestataire qui propose, en plus du pupitre de remplacement lui-même, le diagnostic, la réparation et la vérification de compatibilité avec le contrôleur KR C4. En cas de panne du teach pendant, la rapidité de livraison de l’appareil ne suffit pas : il faut aussi confirmer si le problème provient réellement du pupitre, du câble, du circuit de sécurité, de la communication avec l’armoire de commande ou de la configuration du système robotisé.

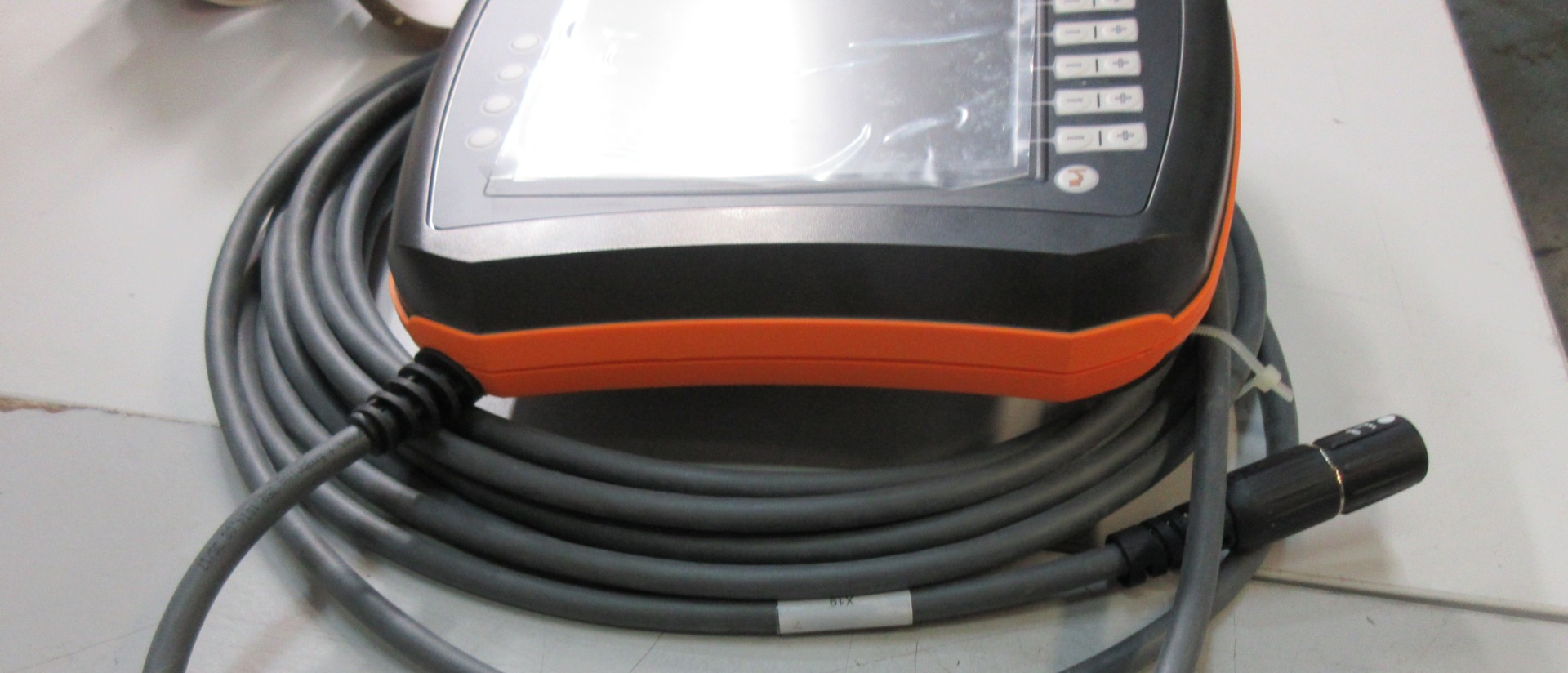

Le KUKA KCP4, également connu sous le nom de KUKA smartPAD 00-168-334, est un pupitre opérateur manuel utilisé dans les systèmes de robots KUKA avec contrôleurs KR C4. Il sert d’interface HMI industrielle pour l’exploitation du robot, la programmation, la sélection des modes de fonctionnement, le diagnostic des messages, le déplacement manuel des axes et le lancement des programmes. Si le pupitre cesse de fonctionner, l’usine peut perdre la possibilité de piloter le robot en toute sécurité, même lorsque l’armoire KR C4, les servovariateurs, le manipulateur et l’alimentation restent opérationnels.

Pour le service maintenance, la location d’un teach pendant KUKA KCP4 est souvent le moyen le plus rapide de distinguer une panne du pupitre d’une panne du contrôleur. Le remplacement temporaire par un smartPAD fonctionnel permet de confirmer rapidement si le robot initialise correctement le pupitre, réagit aux modes de fonctionnement, prend en charge les boutons de sécurité et ne génère pas d’erreurs de communication.

Votre robot KUKA KR C4 est à l’arrêt et vous suspectez une panne du pupitre ? Contactez RGB Elektronika pour la location, le diagnostic, la réparation ou le remplacement du KUKA KCP4 00-168-334.

Appelez : +48 717 500 983

Quand la location d’un KUKA KCP4 00-168-334 est-elle la meilleure solution ?

Qu’est-ce que le KUKA KCP4 / smartPAD 00-168-334 dans un système KR C4 ?

Le KUKA KCP4 / smartPAD 00-168-334 est un pupitre opérateur destiné à l’exploitation des robots KUKA fonctionnant avec des contrôleurs KR C4. C’est un appareil critique pour l’opérateur, le programmeur robot et les équipes de maintenance, car il donne accès aux fonctions de commande, de diagnostic et de programmation du robot.

Le pupitre est notamment utilisé pour :

• le déplacement manuel du robot en modes service,
• le démarrage et l’arrêt des programmes,
• la sélection des modes de fonctionnement conformément aux procédures de sécurité,
• la lecture des messages et erreurs système,
• l’utilisation de l’interface HMI du contrôleur KR C4,
• le test de la réaction des circuits de sécurité, tels que l’E-STOP et l’enabling switch,
• l’assistance lors des mises en service, changements de série et diagnostics de poste.

En environnement industriel, le pupitre KUKA KCP4 fonctionne souvent dans des conditions difficiles : postes de soudage, palettisation, assemblage, usinage, cellules CNC robotisées et lignes avec de nombreux cycles de conduite manuelle du robot. Cela augmente le risque de dommages mécaniques, d’usure des boutons et de problèmes de câble.

Quels symptômes indiquent une panne du teach pendant KUKA KCP4 ?

Une panne du teach pendant KUKA KCP4 peut être de nature électrique, mécanique, liée à la communication ou aux circuits de sécurité. Dans de nombreux cas, les symptômes ressemblent à ceux d’une panne du contrôleur KR C4 ; l’observation du message d’erreur seule ne suffit donc pas toujours à identifier clairement la cause.

Les symptômes les plus fréquents d’un KUKA KCP4 00-168-334 endommagé sont :

• absence de démarrage du pupitre après la mise sous tension du contrôleur,
• écran noir ou rétroéclairage instable,
• écran tactile endommagé ou mal calibré,
• absence de réaction des touches de fonction,
• problèmes avec le manipulateur 6D / Space Mouse,
• communication intermittente avec le contrôleur KR C4,
• erreurs liées au câble ou au connecteur du pupitre,
• messages concernant l’E-STOP, l’enabling switch ou les circuits de sécurité,
• redémarrages spontanés du pupitre, gel de l’interface ou perte de réaction pendant le fonctionnement,
• problèmes de sélection du mode de fonctionnement ou de confirmation des fonctions opérateur.

Les causes les plus fréquentes de ces défauts sont la chute du pupitre, l’écrasement ou la torsion du câble, l’encrassement du boîtier et du clavier à membrane, l’usure des boutons, la surcharge du connecteur, l’endommagement de l’écran tactile ainsi que l’exploitation dans un environnement très poussiéreux, humide ou soumis à de nombreux changements de série.

Pourquoi une panne du pupitre peut-elle arrêter le robot malgré une armoire KR C4 fonctionnelle ?

Le pupitre opérateur KUKA n’est pas un simple accessoire. Il fait partie du système de commande, d’exploitation et de sécurité du robot. Si le smartPAD ne communique pas correctement avec le contrôleur, l’opérateur peut ne pas être en mesure de démarrer le robot en toute sécurité, de sélectionner le mode de fonctionnement, de confirmer les messages ou de sortir manuellement le manipulateur d’une zone de collision.

En pratique de production, cela signifie que la ligne peut être arrêtée même si :

• le contrôleur KR C4 démarre correctement,
• l’alimentation 24 V DC est présente,
• les servovariateurs et modules de puissance ne présentent pas de dommages évidents,
• le manipulateur est mécaniquement fonctionnel,
• le programme du robot n’a pas été endommagé,
• les autres éléments d’automatisation, tels que les PLC, modules I/O, variateurs de fréquence, convertisseurs, encodeurs ou alimentations, fonctionnent toujours.

Un pupitre fonctionnel permet de déterminer rapidement si l’arrêt est dû à une défaillance du teach pendant ou à un problème plus profond dans le contrôleur, le système safety, le bus de communication ou la configuration du robot.

Comment un smartPAD loué raccourcit-il le diagnostic de panne ?

La location d’un KUKA KCP4 00-168-334 est particulièrement pertinente lorsque l’usine doit répondre rapidement à la question suivante : le pupitre, le câble, l’armoire KR C4, le système de sécurité ou la configuration système est-il défectueux ? Le remplacement par un appareil fonctionnel raccourcit nettement le diagnostic, car il élimine les suppositions et permet d’effectuer un test comparatif.

Symptôme	Cause possible	Action de diagnostic
Le pupitre ne démarre pas	Endommagement du smartPAD, du câble, du connecteur ou de l’alimentation	Substitution par un KUKA KCP4 fonctionnel et contrôle de la réaction du KR C4
Erreurs de communication avec KR C4	Rupture de câble, électronique du pupitre endommagée ou problème du contrôleur	Test du pupitre de remplacement et vérification du bus et des connecteurs
Aucune réaction E-STOP ou enabling switch	Défaut des circuits de sécurité dans le pupitre ou dans le système safety	Vérification des boutons de sécurité et des modules safety dans KR C4
L’écran tactile ne fonctionne pas	Digitizer endommagé, électronique HMI ou contamination mécanique	Test d’utilisation sur le pupitre de remplacement et évaluation des possibilités de réparation
La Space Mouse ne fonctionne pas	Usure du manipulateur 6D, dommage mécanique ou problème de signal	Comparaison de la réaction des axes du robot avec un smartPAD fonctionnel

Si, après le raccordement du pupitre loué, le robot initialise correctement le smartPAD, réagit aux modes de fonctionnement et ne génère pas d’erreurs de communication, le défaut peut être limité au pupitre d’origine ou à son câblage. Si le problème persiste, le diagnostic doit être élargi au contrôleur KR C4, aux modules de sécurité, à l’alimentation 24 V DC, à la communication industrielle et à la configuration système.

Comment choisir, vérifier et dépanner un pupitre KUKA KCP4 pendant une panne ?

Que vérifier avant de connecter un pupitre de remplacement ?

Le choix d’un pupitre de remplacement pour un robot KUKA ne doit pas se limiter à la comparaison de l’apparence de l’appareil. Il est essentiel de confirmer la référence, la compatibilité matérielle, l’état du câble et la compatibilité avec le contrôleur KR C4. Un pupitre mal choisi peut ne pas résoudre le problème et, dans les cas extrêmes, compliquer le diagnostic en générant des erreurs supplémentaires.

Avant de louer ou de connecter un pupitre KUKA KCP4 00-168-334, il convient de vérifier :

• la conformité de la référence 00-168-334,
• le type de contrôleur du robot, principalement KR C4,
• la version matérielle du pupitre,
• l’état du câble et du connecteur,
• la compatibilité avec le logiciel du robot,
• la réaction de l’écran tactile et des touches de fonction,
• le bon fonctionnement du manipulateur 6D / Space Mouse,
• le fonctionnement de l’E-STOP et de l’enabling switch,
• la stabilité de la communication après le démarrage du système,
• l’absence d’interruptions du pupitre pendant les tests de mouvement manuel.

Dans les conditions de maintenance, il est particulièrement important que le teach pendant loué ait été testé au préalable. Le pupitre doit être contrôlé non seulement pour le démarrage de l’écran, mais aussi pour les fonctions de sécurité, la communication avec le contrôleur et la stabilité de fonctionnement après le démarrage.

Location, réparation, reconditionnement ou achat – quelle solution choisir ?

La décision dépend de l’urgence de l’arrêt, de la disponibilité des pièces, de l’état du pupitre endommagé et du besoin d’une solution temporaire ou définitive. Dans de nombreux cas, le meilleur scénario consiste à combiner plusieurs actions : louer un pupitre pendant la panne, diagnostiquer son propre smartPAD, puis réparer, reconditionner ou acheter l’appareil après confirmation de la cause du problème.

Solution	Quand est-ce le plus pertinent ?	Bénéfice pour la maintenance
Location KUKA KCP4	Lorsque la production est à l’arrêt et qu’il faut confirmer rapidement la source de la panne	Réduction du temps de diagnostic et possibilité de travailler avec un pupitre de remplacement
Réparation KUKA KCP4 smartPAD	Lorsque le dommage concerne l’écran, les boutons, le câble, le connecteur ou l’électronique	Récupération de son propre appareil sans devoir acheter un nouveau pupitre
Reconditionnement du pupitre	Lorsque le pupitre est usé par l’exploitation, mais peut être remis en état de fonctionnement	Allongement de la durée de vie du composant et réduction du risque de pannes suivantes
Achat d’un pupitre reconditionné	Lorsqu’un appareil définitif est nécessaire en stock ou pour un remplacement rapide	Augmentation de la sécurité de production et de la disponibilité des pièces critiques
Rachat du pupitre endommagé	Lorsque la réparation n’est pas rentable ou que l’appareil a été remplacé par un autre	Récupération d’une partie de la valeur d’un composant hors service

Pour les sites de production, le coût de location d’un pupitre est souvent inférieur au coût d’un arrêt imprévu du robot. Cela concerne particulièrement les lignes de soudage, de palettisation, d’assemblage, d’emballage et les postes où le robot KUKA constitue un goulot d’étranglement de la production.

Vous avez besoin d’un pupitre KUKA KCP4 disponible immédiatement ou vous souhaitez vérifier si votre smartPAD peut être réparé ? Contactez RGB Elektronika et décrivez les symptômes de la panne, la référence et le type de contrôleur KR C4.

Comment réduire le risque d’un nouvel arrêt du robot KUKA ?

La meilleure manière de réduire le risque consiste à traiter le pupitre opérateur comme un composant critique, et non comme un simple accessoire. Le teach pendant est souvent fortement sollicité, déplacé entre les postes, exposé aux chutes et utilisé lors de la conduite manuelle du robot. Il est donc utile de mettre en place des procédures simples de contrôle de l’état de l’appareil.

En pratique de maintenance, il est recommandé de vérifier régulièrement :

• l’état du câble et des protections anti-pliure,
• la stabilité du connecteur,
• la réaction des boutons de sécurité,
• le fonctionnement de l’écran tactile,
• l’usure du clavier à membrane,
• la réaction du manipulateur 6D / Space Mouse,
• les messages apparaissant après le démarrage du contrôleur,
• les conditions de stockage du pupitre hors fonctionnement,
• les procédures de rangement du pupitre après un changement de série ou une intervention de service.

Dans les usines où le robot KUKA fonctionne en régime multi-équipe, il est utile d’envisager un pupitre de remplacement ou une procédure établie de location rapide. Cela concerne surtout les productions où l’arrêt d’une cellule affecte les étapes suivantes du processus : transport, soudage, assemblage, contrôle qualité, palettisation ou emballage.

Une panne du KUKA KCP4 00-168-334 ne doit pas nécessairement entraîner un long arrêt. Si le pupitre est rapidement vérifié et que l’usine a accès à un appareil de remplacement, il est possible de raccourcir le temps de diagnostic, de limiter le coût de la production perdue et de prendre une décision rationnelle : location, réparation, reconditionnement, achat ou modernisation du support de maintenance.

Vous avez une panne du teach pendant KUKA KCP4 ? Envoyez une demande à RGB Elektronika. Nous vous aiderons à choisir une solution pendant l’arrêt, à vérifier le pupitre, à réparer l’appareil ou à proposer un pupitre de remplacement pour le contrôleur KR C4. –> Demander une réparation
