Où faire réparer un Heidenhain UV130D ? Service de l’alimentation Heidenhain pour machines CNC

Le Heidenhain UV130D doit être réparé dans un service qui connaît les systèmes d’entraînement CNC modulaires et sait diagnostiquer le circuit DC link, l’alimentation auxiliaire, le système de freinage ainsi que la coopération avec les modules de puissance UM. Cette alimentation n’est pas un simple élément auxiliaire. Dans une machine CNC, elle assure l’alimentation du circuit intermédiaire, de l’électronique du système de commande et le fonctionnement stable des entraînements d’axes et de broche. C’est pourquoi une réparation efficace du Heidenhain UV130D doit inclure non seulement le remplacement des composants endommagés, mais aussi des tests de tension, un contrôle thermique et une vérification du comportement du module sous charge.

Une panne de l’alimentation Heidenhain UV130D peut entraîner l’arrêt complet de la machine. Pour la maintenance, le problème ne se limite pas au message d’erreur lui-même. Il existe aussi un risque d’arrêt de production, d’impossibilité de démarrer les axes, de problèmes de broche, d’alimentation instable de l’électronique
et d’arrêts répétés pendant le freinage. C’est pourquoi un diagnostic rapide du Heidenhain UV130D a une importance non seulement technique, mais aussi économique.

RGB Elektronika réalise le diagnostic, le service, la régénération et la réparation des alimentations Heidenhain utilisées
dans les machines CNC. Nous intervenons également sur des équipements d’automatisation industrielle tels que variateurs de fréquence, servovariateurs, automates PLC, panneaux HMI, codeurs, modules I/O, démarreurs progressifs, convertisseurs, modules de puissance et électronique de commande. Si une alimentation CNC Heidenhain provoque des arrêts machine, il est préférable de la vérifier avant que la panne n’entraîne un arrêt prolongé.

Appelez : +48 717 500 983

Heidenhain UV130D dans une machine CNC : quel est le rôle de cette alimentation ?

Le Heidenhain UV130D est-il une alimentation ordinaire ?

Le Heidenhain UV130D est un module d’alimentation utilisé dans les systèmes d’entraînement Heidenhain pour machines CNC. Il s’agit d’une alimentation de type non-regenerative, c’est-à-dire une unité d’alimentation qui fournit la tension du circuit intermédiaire DC link ainsi que l’alimentation de l’électronique pour les modules de commande et les modules de puissance.

En pratique, cela signifie que l’UV130D fonctionne comme l’un des éléments centraux du circuit d’alimentation des entraînements.
Il n’alimente pas un seul récepteur. Il coopère avec le circuit DC link, le bus d’alimentation, le bus des unités, les modules de puissance UM et la résistance de freinage. La disponibilité des entraînements d’axes, de la broche et de l’électronique de commande dépend de son fonctionnement stable.

C’est précisément pourquoi la réparation d’une alimentation CNC Heidenhain exige une approche différente de la simple réparation d’une alimentation industrielle standard. Il faut comprendre comment le module se comporte dans le système d’entraînement, au démarrage, pendant le freinage, lors des variations de charge et dans sa coopération avec les autres éléments du système CNC.

Comment l’UV130D coopère-t-il avec les modules de puissance, le DC link et la résistance de freinage ?

Le Heidenhain UV 130 D fournit la tension du circuit intermédiaire DC link. C’est à partir de ce circuit que les modules de puissance alimentant les moteurs des axes et de la broche tirent leur énergie. Le module fournit également l’alimentation de l’électronique aux composants connectés du système de commande et des entraînements.

Pendant le freinage des moteurs, l’énergie retourne vers le circuit intermédiaire. Comme l’UV130D est une alimentation non-regenerative, cette énergie n’est pas renvoyée vers le réseau. Elle est convertie en chaleur par la résistance de freinage, par exemple PW 210 ou PW 1×0(B). Si le système de freinage, la commande de la résistance, le circuit DC link ou les éléments de puissance ne fonctionnent pas correctement, la machine peut générer des erreurs, en particulier lors de l’arrêt des axes ou de la broche.

C’est pourquoi certaines pannes de l’UV130D n’apparaissent pas lors d’un simple démarrage du module sur banc. L’alimentation peut sembler fonctionnelle sans charge, mais provoquer des pannes uniquement pendant le fonctionnement de la machine CNC, lorsque la consommation de puissance augmente ou lorsque l’énergie des entraînements en freinage apparaît.

Pourquoi une panne de l’UV130D peut-elle arrêter toute la machine CNC ?

Une panne du Heidenhain UV130D peut arrêter toute la machine CNC, car le module participe à l’alimentation des éléments clés du système d’entraînement. Un problème de tension DC link, d’alimentation de l’électronique, de communication avec les modules de puissance ou de circuit de freinage peut empêcher le démarrage des axes et de la broche.

Pour le service maintenance, cela signifie souvent une situation de diagnostic complexe. Le symptôme apparaît au niveau de la machine, de l’entraînement ou de la commande, mais sa cause peut se trouver dans l’alimentation, le module UM, les connexions de bus, la résistance de freinage, le refroidissement ou l’alimentation auxiliaire. C’est pourquoi le service Heidenhain UV130D doit inclure l’analyse de tout le contexte de fonctionnement du module.

Principaux paramètres techniques du Heidenhain UV130D :

• Type d’appareil : module d’alimentation pour systèmes d’entraînement CNC Heidenhain.
• Type de fonctionnement : alimentation non-regenerative.
• Alimentation d’entrée : 3 × 400 V ± 10%, 50 à 60 Hz.
• Rôle dans le système : alimentation du circuit intermédiaire DC link ainsi que de l’électronique des modules de commande et des modules de puissance.
• Puissance nominale DC link : 30 kW.
• Puissance de crête : 40 kW en mode S6 quarante pour cent.
• Alimentation auxiliaire de l’électronique : 15 V à 1,5 A et 24 V à 2 A.
• Éléments coopérants : modules de puissance UM, bus d’alimentation, bus des unités, DC link, résistance de freinage PW 210 ou PW 1×0(B).
• Importance dans la machine : élément central du circuit d’alimentation des entraînements d’axes et de broche.

Ces paramètres montrent que l’alimentation Heidenhain UV130D travaille dans un environnement exigeant.
Elle est exposée aux charges dynamiques, à la température, au vieillissement des condensateurs, aux surcharges, aux problèmes
de refroidissement et aux conséquences des pannes des éléments coopérants.

Réparation Heidenhain UV130D : symptômes de panne, diagnostic et actions de service

Quels sont les symptômes typiques d’une panne du Heidenhain UV130D ?

Les symptômes de panne du Heidenhain UV130D peuvent être visibles dès la mise sous tension de la machine ou seulement pendant le fonctionnement des axes et de la broche. Tous les symptômes ne signifient pas immédiatement que le module lui-même est endommagé, mais chacun exige une vérification du circuit d’alimentation des entraînements.

• absence de disponibilité des entraînements après le démarrage de la machine,
• erreur d’alimentation après la mise sous tension de la CNC,
• tension instable du circuit intermédiaire DC link,
• déclenchement des protections côté alimentation,
• messages d’erreur liés à l’alimentation des modules de puissance,
• problèmes au démarrage de la broche,
• problèmes d’activation des axes,
• arrêts pendant le freinage,
• surchauffe du système,
• pannes répétées après une courte durée de fonctionnement,
• fonctionnement instable de l’électronique de commande ou des modules d’entraînement.

Si la machine CNC s’arrête de manière aléatoire, signale des erreurs d’entraînement ou n’atteint pas l’état prêt après la mise sous tension, il ne faut pas limiter le diagnostic à l’effacement des erreurs. Dans les alimentations CNC, le problème revient souvent si la cause n’est pas vérifiée dans le circuit d’entrée, le DC link, le système de freinage
ou l’alimentation auxiliaire.

Que vérifier avant d’envoyer une alimentation CNC Heidenhain au service ?

Avant d’envoyer l’UV130D au service, il est utile de rassembler les informations qui accélèrent le diagnostic. Il n’est pas nécessaire d’effectuer soi-même des mesures avancées si l’usine ne dispose pas des moyens appropriés. Il est toutefois important de décrire les symptômes de manière technique.

• quand l’erreur apparaît : à la mise sous tension, au démarrage, au freinage, pendant le fonctionnement de la broche ou le mouvement des axes,
• si la panne est permanente ou périodique,
• si le problème est apparu après une surcharge, une coupure d’alimentation, un court-circuit, un transport ou une inspection de la machine,
• si les protections déclenchent,
• si le module surchauffe ou fonctionne plus bruyamment qu’auparavant,
• si des erreurs apparaissent sur les modules de puissance UM, la commande CNC ou le panneau opérateur,
• si la machine s’arrête pendant le freinage des axes ou de la broche,
• si des condensateurs, ventilateurs, fusibles ou éléments de puissance ont déjà été remplacés.

Une telle description permet de reproduire les conditions dans lesquelles la panne se manifeste. C’est particulièrement important lorsque l’alimentation Heidenhain démarre correctement sans charge, mais génère des erreurs uniquement dans la machine.

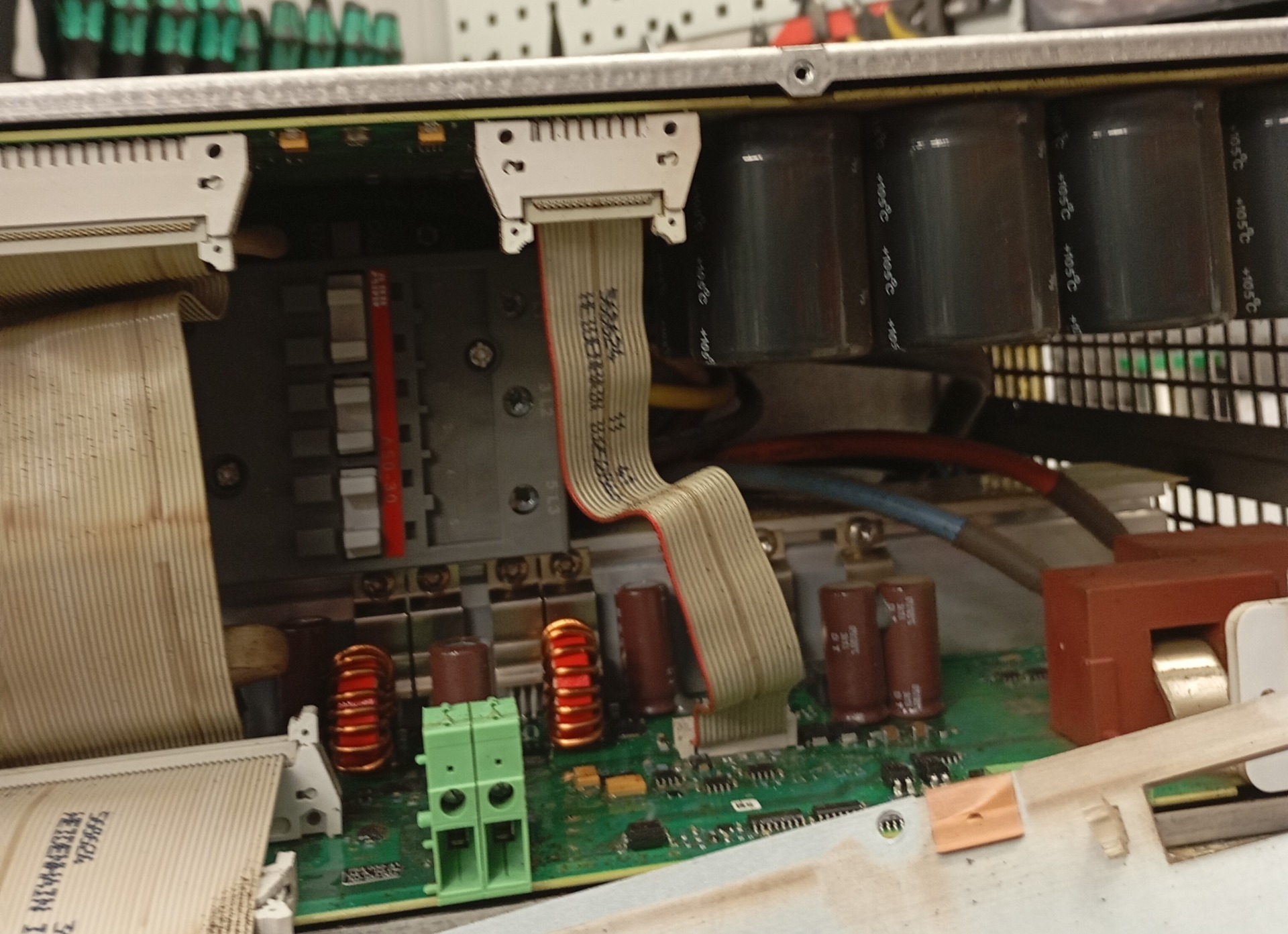

À quoi doit ressembler un diagnostic professionnel du Heidenhain UV130D ?

Un diagnostic professionnel du Heidenhain UV130D ne doit pas se limiter à un contrôle visuel et à des mesures statiques. Dans les alimentations d’entraînement CNC, il est essentiel de vérifier le comportement du module dans des conditions aussi proches que possible du fonctionnement réel.

Dans le processus de service, il faut vérifier en priorité :

• la section d’entrée de l’alimentation,
• le circuit redresseur,
• les condensateurs du circuit intermédiaire DC link,
• les circuits auxiliaires 15 V et 24 V,
• les éléments de puissance,
• le circuit de charge du DC link,
• la commande de la résistance de freinage,
• les connecteurs de bus et les connexions entre modules,
• l’état du refroidissement et de la ventilation,
• les traces de surchauffe, de claquage, d’humidité ou de dommages mécaniques,
• la coopération avec les modules UM,
• la coopération avec la résistance de freinage PW 210 ou PW 1×0(B),
• les signaux de disponibilité et la réaction du module aux variations de charge.

La réparation du Heidenhain UV130D ne doit pas se limiter au remplacement de l’élément visiblement endommagé. Dans les systèmes de puissance, un composant endommagé est très souvent la conséquence d’une autre panne. Sans diagnostic complet, le problème peut réapparaître après le remontage dans la machine.

Pourquoi le test sous charge est-il plus important que le simple démarrage du module ?

Dans de nombreux cas, l’alimentation Heidenhain UV130D peut démarrer correctement sans charge. Cela ne signifie pas encore que le module est prêt à fonctionner dans une machine CNC. Le fonctionnement réel comprend le démarrage des entraînements, les variations de consommation de courant, le freinage des axes, le freinage de la broche, l’augmentation de la température et la coopération
avec les modules de puissance.

C’est pourquoi les tests après réparation doivent inclure :

• la mesure des tensions auxiliaires,
• le test de stabilité du DC link,
• le contrôle de la réaction du système à la charge,
• la vérification des signaux de disponibilité,
• le contrôle thermique du module,
• le contrôle du fonctionnement du refroidissement,
• la vérification du comportement du système dans des conditions de fonctionnement simulées.

Le test sous charge réduit le risque qu’un module réparé retourne dans l’usine, démarre correctement, puis arrête à nouveau la machine pendant la production. Du point de vue de la maintenance, c’est l’une des étapes les plus importantes de tout le processus de service.

Réparation, régénération, rachat et modernisation des alimentations Heidenhain

RGB Elektronika réalise des services liés à l’électronique industrielle Heidenhain et aux équipements coopérant avec les systèmes CNC. Selon l’état de l’appareil et les besoins de l’usine, différents scénarios d’intervention sont possibles.

• Réparation Heidenhain UV130D après une panne du circuit d’alimentation, du DC link, du système de freinage ou de l’alimentation auxiliaire.
• Service Heidenhain UV130D comprenant le diagnostic, les mesures, le remplacement des éléments endommagés et les tests de fonctionnement.
• Régénération d’une alimentation CNC Heidenhain afin de rétablir le fonctionnement stable du module et de limiter le risque de nouveaux arrêts.
• Diagnostic des alimentations Heidenhain pour machines CNC présentant des erreurs d’entraînement, des problèmes
  de broche ou une instabilité de l’alimentation.
• Rachat de modules endommagés, si l’appareil ne sera plus utilisé dans l’usine.
• Modernisation et sélection de solutions de remplacement, si l’exploitation de la configuration actuelle
  est risquée ou non rentable.
• Support pour la maintenance lors de l’analyse des pannes de variateurs de fréquence, servovariateurs, modules de puissance, alimentations, automates PLC, panneaux HMI et électronique de commande.

Si une panne de l’UV130D a arrêté une machine CNC, il faut agir rapidement. Chaque heure d’arrêt peut entraîner des retards de production, des coûts de changement de série, une pression sur le service maintenance et un risque de pertes non planifiées.

Quand la réparation du Heidenhain UV130D est-elle rentable ?

La réparation de l’UV130D est souvent rentable lorsque la machine CNC travaille encore en production et que la disponibilité d’un module neuf ou de remplacement est limitée. Cela concerne particulièrement les machines dont le système d’entraînement est bien intégré à la structure de la machine-outil et pour lesquelles le remplacement de toute la configuration serait coûteux et long.

Le service de l’alimentation peut être une solution avantageuse lorsque :

• la panne concerne des éléments pouvant être diagnostiqués et remplacés,
• le module fait partie d’un système CNC plus vaste dont la modernisation nécessiterait un long arrêt,
• l’usine souhaite limiter le coût de la production perdue,
• la remise en service rapide des axes et de la broche est importante,
• il faut vérifier si le problème se situe dans l’alimentation, le module UM, la résistance de freinage
  ou les connexions système,
• la machine réalise des commandes de production importantes et ne peut pas attendre longtemps le remplacement du composant.

Dans certains cas, la meilleure solution peut être la réparation, dans d’autres la régénération, le remplacement, le rachat du module endommagé ou la modernisation du système. La décision doit résulter du diagnostic,
et non du seul symptôme visible sur le panneau de la machine.
