Où faire réparer Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW après une panne ? Service de servomoteurs intégrés dans toute la Pologne

Où faire réparer Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW après une panne ? Le mieux est de confier l’appareil à un service d’automatisation industrielle spécialisé dans le diagnostic et la réparation de servomoteurs intégrés, et pas uniquement dans les moteurs standard ou les variateurs de fréquence classiques. Ce modèle Bosch Rexroth appartient à la famille Rexroth IndraDrive Mi et combine dans une seule unité la partie moteur, l’électronique de puissance et la section de commande, c’est pourquoi il nécessite une approche de service complète.

Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW fonctionne généralement dans des systèmes multiaxes décentralisés, où la panne d’un seul entraînement peut arrêter toute la machine ou toute la ligne de production. Dans une telle situation, la réparation elle-même n’est pas le seul élément important : un diagnostic rapide, l’évaluation de la rentabilité d’une remise en état et la possibilité d’un devis express comptent également.

Vous avez une panne Bosch Rexroth KSM et la production est arrêtée ? Contactez RGB Elektronika – nous effectuerons le diagnostic, évaluerons l’étendue des dommages et proposerons les prochaines actions de service.

Appelez : +48 717 500 983

Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW – que faut-il savoir avant l’envoi au service ?

Qu’est-ce que le servovariateur décentralisé Rexroth IndraDrive Mi KSM ?

Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW est un servovariateur décentralisé de la famille Rexroth IndraDrive Mi. Le système IndraDrive Mi comprend notamment les servovariateurs décentralisés KSM, c’est-à-dire des servomoteurs synchrones basés sur la technologie Rexroth IndraDyn S, intégrés avec un convertisseur et une section de commande.

En pratique, cela signifie que le KSM n’est pas un moteur ordinaire que l’on peut évaluer uniquement par une mesure de base des enroulements. Il s’agit d’un système d’entraînement intégré dans lequel la partie mécanique, l’électronique de puissance, la commande, le codeur, le frein de maintien, les connexions système et la communication avec le système d’automatisation supérieur sont tous importants.

Cette conception permet de construire des systèmes multiaxes compacts et décentralisés, mais elle fait aussi qu’une panne peut avoir différentes origines. Le problème peut concerner le moteur, le convertisseur, le système d’alimentation, le codeur, le frein, le câble hybride, la communication SERCOS ou les conditions de fonctionnement dans l’application.

C’est pourquoi, en cas de panne Bosch Rexroth KSM, il faut éviter le remplacement aléatoire de composants. Il faut d’abord un diagnostic fiable de l’entraînement, qui indiquera la cause réelle du problème.

Que signifie le code KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW ?

La désignation complète KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW contient de nombreuses informations importantes pour le service. Cette variante a la taille 041, la longueur C et un enroulement désigné par 42. Selon la documentation, la désignation à deux chiffres de l’enroulement multipliée par 100 correspond à la vitesse nominale de la variante d’enroulement ; dans ce modèle, la désignation 42 correspond donc à la variante 4200 tr/min.

La lettre N indique un refroidissement par convection naturelle. La variante M1 indique un codeur optique multitours avec détection absolue de position sur une plage de 4096 tours moteur. C’est important lors du diagnostic, car les symptômes de panne peuvent concerner non seulement l’entraînement dans son ensemble, mais aussi le positionnement, le signal de retour, la perte de référence ou des problèmes de lecture de position.

Dans le code type, la partie H indique un raccordement pour câble hybride, G indique un arbre lisse, et 2 indique une version avec frein de maintien. La communication supérieure dans cette variante est réalisée via SERCOS RS422. La désignation NN pour l’option de sécurité indique l’absence de cette option, tandis que D7 signifie une tension de raccordement de DC 750 V.

Vous avez un problème pour identifier la variante exacte Bosch Rexroth KSM ? Envoyez la désignation complète de la plaque signalétique – nous vous aiderons à déterminer la version de l’appareil et l’étendue du diagnostic nécessaire.

Données techniques clés du Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW

Pour la variante KSM01.2B-041C-42N avec frein de maintien, la documentation indique un indice de protection IP65 et une température de fonctionnement avec données nominales dans la plage 0–40°C. Le modèle est conforme à UL 508 C ainsi qu’à la norme canadienne C22.2 No. 14-05. La masse de cette version est de 5,8 kg, et le niveau moyen de pression acoustique à PDC_cont est inférieur à 75 dB(A).

L’entrée nominale de tension de commande se situe dans la plage 30–42 V, tandis que la consommation nominale de puissance depuis l’entrée de tension de commande est de 27,5 W. Du côté de la puissance, la tension d’entrée nominale est de DC 540–750 V, la capacité du circuit DC est de 0,012 mF, et les fréquences de commutation admissibles sont 4 kHz et 8 kHz.

Les paramètres d’entraînement de ce modèle sont également importants lors de l’évaluation de son état technique. La puissance nominale pour un temps de fonctionnement supérieur à 10 minutes est de 495 W, et les pertes de puissance au courant continu et à la puissance continue du bus DC sont de 70 W. Le couple continu à l’arrêt 60 K est de 2,2 Nm, le couple maximal est de 9,4 Nm, le courant maximal est de 6,8 A, et la vitesse de rotation maximale est de 5500 min⁻¹.

Ces données sont importantes non seulement pour le service, mais aussi pour le service maintenance. Elles permettent d’évaluer si l’entraînement a fonctionné dans la plage admissible, s’il a pu être surchargé, si les conditions ambiantes étaient conformes à la documentation et si la panne a pu résulter de problèmes liés à l’application.

Si Bosch Rexroth KSM a fonctionné dans des conditions difficiles, a été exposé à des surcharges ou a commencé à signaler des erreurs après échauffement, il est recommandé de commander un diagnostic avant l’arrêt complet de l’axe.

Câble hybride RKH et communication SERCOS RS422 – pourquoi sont-ils importants lors de la réparation ?

Le modèle KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW est conçu pour fonctionner dans un système avec câble hybride RKH. Selon la documentation, ce câble remplace les câbles séparés d’alimentation moteur, de codeur, de tension de commande, d’échange de signaux et SERCOS.

C’est une information de service très importante. Des symptômes qui, au premier abord, ressemblent à une défaillance de l’entraînement lui-même peuvent résulter de problèmes liés au câble hybride, au blindage, à la mise à la terre, à la communication ou aux connexions du système. Dans les systèmes multiaxes, les perturbations ou interruptions de communication peuvent provoquer un fonctionnement instable, des erreurs d’axe, des arrêts de cycle ou une perte de référence.

C’est pourquoi le diagnostic de l’entraînement Bosch Rexroth doit inclure non seulement l’unité KSM elle-même, mais aussi le contexte de son fonctionnement dans le système Rexroth IndraDrive Mi. Le service doit prendre en compte le mode de raccordement, l’état des connecteurs, la communication SERCOS RS422, les tensions d’alimentation et les conditions de fonctionnement dans la machine.

Vous ne savez pas si le problème concerne l’entraînement, le câble hybride ou la communication ? Envoyez l’appareil au diagnostic – une vérification rapide peut limiter le temps d’arrêt et éviter l’achat inutile d’un nouveau composant.

Service de servomoteurs intégrés Bosch Rexroth – quand demander une réparation ?

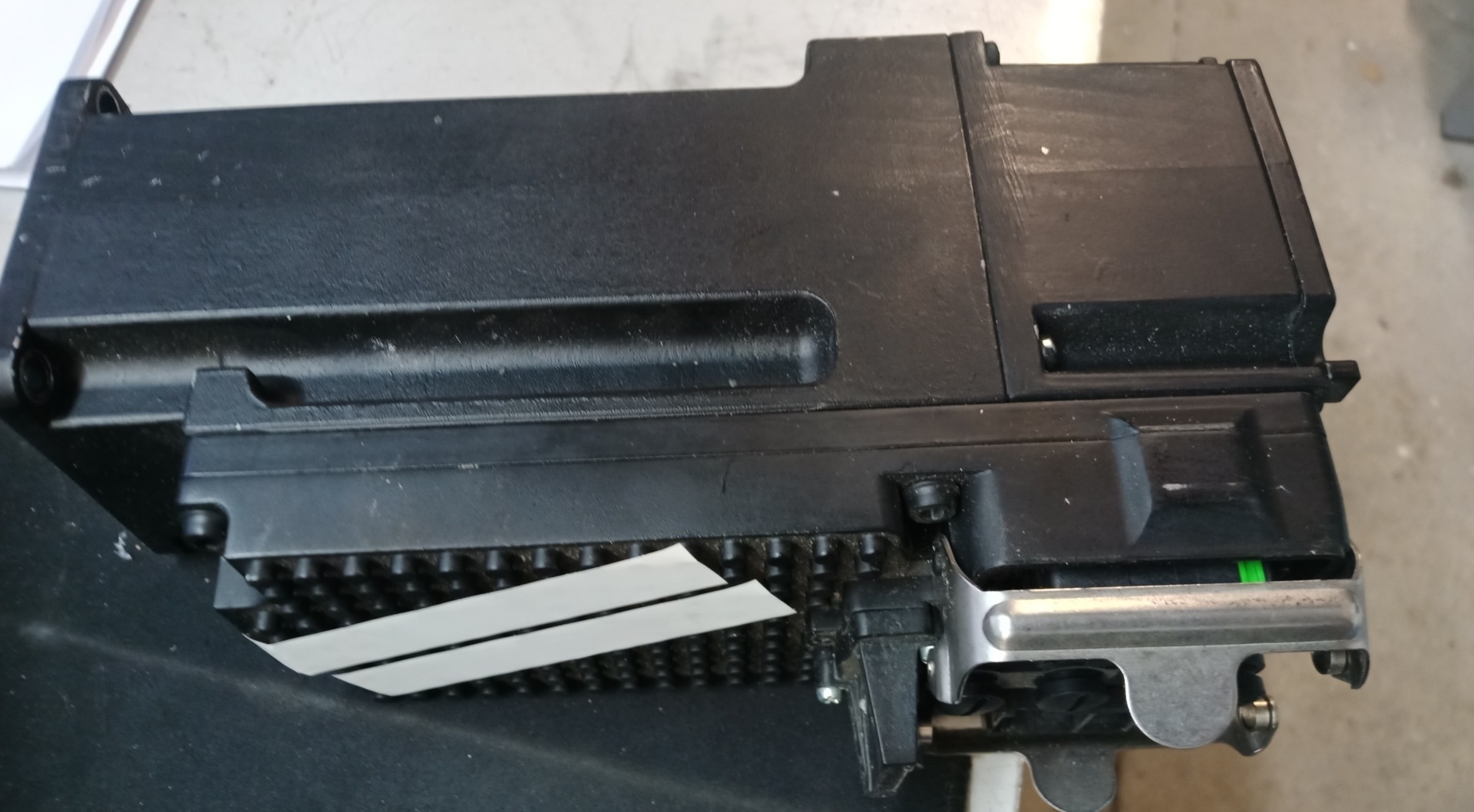

Bosch Rexroth KSM après panne – symptômes à ne pas ignorer

Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW après une panne peut présenter différents symptômes, selon la partie du système qui a été endommagée. Le problème peut apparaître immédiatement après le démarrage, seulement après échauffement, sous charge ou à un moment précis du cycle machine.

Les symptômes à ne pas ignorer comprennent principalement : absence de disponibilité de l’entraînement, arrêt de l’axe, erreurs de communication, perte de position, fonctionnement instable, problème de référence, surchauffe, bruits inhabituels, absence de réaction à la commande, erreurs côté codeur ou fonctionnement incorrect du frein de maintien.

Dans le cas des entraînements intégrés, il est particulièrement important de noter qu’un seul symptôme peut avoir plusieurs causes possibles. Par exemple, un problème de positionnement peut résulter du codeur, de la communication, de la commande, de perturbations, du câble hybride ou de l’électronique de l’entraînement elle-même. C’est pourquoi un diagnostic rapide et précis est plus important que le remplacement de pièces « à l’essai ».

Freins de maintien dans Bosch Rexroth KSM – quand peuvent-ils être la source du problème ?

La variante Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW est une version avec frein de maintien. Pour cette variante, la documentation indique un couple de freinage de 4,0 Nm, un temps de serrage de 25 ms et un temps de desserrage de 35 ms.

Il est toutefois important de rappeler que le frein de maintien n’est pas destiné à la protection des personnes ni à fonctionner comme frein de service. Son rôle n’est pas d’arrêter régulièrement le mouvement de travail dans l’application. Si le frein est utilisé contrairement à sa destination, cela peut entraîner une usure, une surchauffe, des problèmes de déverrouillage ou un maintien incorrect de l’axe.

Les symptômes de problèmes de frein peuvent inclure des difficultés de mise en mouvement de l’axe, des erreurs au démarrage, des bruits inhabituels, une réaction retardée, l’absence de desserrage du frein ou un comportement incontrôlé de l’axe après l’arrêt. Dans une telle situation, un diagnostic est nécessaire pour déterminer si le problème concerne le frein lui-même, la commande, l’alimentation ou la mécanique de l’application.

Si vous suspectez un problème avec le frein de maintien dans Bosch Rexroth KSM, ne forcez pas le démarrage de l’appareil. Envoyez l’entraînement au diagnostic et vérifiez si une réparation ou une remise en état est possible.

Diagnostic de l’entraînement Bosch Rexroth – que doit vérifier le service ?

Un diagnostic professionnel de l’entraînement Bosch Rexroth doit couvrir toutes les zones clés de l’appareil. Dans le cas du KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW, vérifier uniquement la partie moteur ne suffit pas. Il est nécessaire d’évaluer l’électronique de puissance, la section de commande, le codeur multitours, le frein de maintien, les connecteurs, les voies d’alimentation et la communication.

Le service doit également vérifier si l’appareil a fonctionné dans des conditions conformes à la documentation. La température ambiante, le refroidissement par convection naturelle, le raccordement correct du câble hybride RKH, la mise à la terre, la structure du système et les paramètres d’alimentation sont importants.

Le processus de diagnostic peut inclure l’inspection visuelle, l’analyse des dommages, le contrôle des connecteurs, des mesures électriques, le contrôle de l’isolation, les tests des voies d’alimentation, l’évaluation de l’état de l’électronique, la vérification du codeur, le test du frein et les tests fonctionnels. Ce n’est qu’après une telle analyse qu’il est possible de déterminer de manière fiable si l’appareil peut être réparé et quelle sera l’étendue des travaux.

Vous avez besoin d’une réponse rapide pour savoir si Bosch Rexroth KSM peut être réparé ? Envoyez l’appareil à RGB Elektronika – nous préparerons le diagnostic et un devis de réparation.

Devis express de réparation Bosch Rexroth et risque d’arrêt de production

Pour le service maintenance, le problème le plus important n’est pas l’entraînement endommagé lui-même, mais le temps d’arrêt de la machine. La panne d’un servomoteur intégré dans un système multiaxe peut arrêter tout le processus, retarder l’exécution des commandes, augmenter les coûts de production et imposer des actions d’urgence côté service et achats.

C’est pourquoi, dans de nombreux cas, un devis express de réparation Bosch Rexroth est essentiel. Un diagnostic rapide permet de déterminer si l’appareil peut être réparé, s’il est plus rentable de rechercher une pièce de rechange opérationnelle, ou si une solution temporaire est nécessaire pendant la remise en état de l’entraînement.

La réparation express d’un servomoteur Bosch Rexroth est particulièrement importante lorsque l’appareil fonctionne dans une partie critique de la ligne et qu’aucun remplacement n’est disponible en stock. Dans une telle situation, l’envoi rapide de l’entraînement au service peut être plus rentable qu’une longue recherche d’une pièce neuve ou l’achat d’un composant non vérifié sur le marché secondaire.

La ligne est arrêtée à cause d’une panne Bosch Rexroth ? Demandez un diagnostic express et un devis de réparation. Plus vite l’appareil arrive au service, plus vite une décision sur les actions suivantes peut être prise.

Réparation, maintenance ou achat d’une pièce de rechange – que choisir ?

Après une panne Bosch Rexroth KSM, trois possibilités sont le plus souvent envisagées : réparer l’appareil actuel, acheter un composant opérationnel ou le remplacer par une pièce neuve. Chacune de ces solutions peut avoir du sens, mais la décision doit découler d’un diagnostic, et non de suppositions.

La réparation d’un servomoteur intégré est une bonne solution lorsque le dommage peut être supprimé dans un délai et à un coût raisonnables, et que l’appareil peut reprendre le travail en toute sécurité après le service. La maintenance d’un servomoteur intégré est particulièrement adaptée aux arrêts technologiques planifiés, lorsque l’objectif est de réduire le risque de panne et de détecter les problèmes avant l’arrêt de la production.

L’achat d’une pièce de rechange peut être le meilleur choix lorsque l’appareil présente des dommages importants, que la réparation n’est pas rentable ou que la production doit redémarrer immédiatement. Dans de nombreuses usines, une solution pratique consiste à combiner les deux actions : redémarrer rapidement la machine avec une pièce de remplacement et réparer le Bosch Rexroth KSM endommagé comme réserve de stock.

Pour le service achats, le prix et la disponibilité sont importants, mais pour la maintenance, la certitude technique est tout aussi essentielle. C’est pourquoi, avant de décider le remplacement, il vaut la peine d’effectuer un diagnostic qui montrera l’état réel de l’appareil et permettra d’éviter des coûts inutiles.

Où faire réparer Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW ?

Si vous cherchez où faire réparer Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW après une panne, choisissez un service qui comprend la spécificité des servomoteurs intégrés et des appareils travaillant dans des systèmes d’automatisation industrielle. Dans ce modèle, les paramètres moteur ne sont pas les seuls éléments importants : l’électronique d’entraînement, la section de commande, la communication SERCOS RS422, le codeur multitours, le frein de maintien et le câble hybride RKH comptent également.

RGB Elektronika accompagne les clients industriels en soutenant les services maintenance, production, service et achats dans les situations d’urgence ainsi que lors des arrêts planifiés. Vous pouvez envoyer l’appareil pour diagnostic, réparation, maintenance ou devis afin de déterminer rapidement la meilleure façon de rétablir le fonctionnement de la machine.

Lors de la demande, il est recommandé de préparer la désignation complète de l’appareil, une description des symptômes, des informations sur la machine, les circonstances de la panne et les éventuels messages d’erreur. Cela permet d’accélérer le diagnostic de l’entraînement Bosch Rexroth et de rendre la décision de réparation ou de remplacement plus précise.

Vous avez besoin d’un service pour Bosch Rexroth KSM01.2B-041C-42N-M1-HG2-SE-NN-D7-NN-FW ? Envoyez l’appareil à RGB Elektronika et demandez un diagnostic, une réparation et un devis express. –> Commander une réparation

Appelez : +48 717 500 983
