Où faire réparer rapidement un contrôleur ELAU Max-4 sans interrompre la production ?

Il est préférable de confier le contrôleur ELAU PacDrive Max-4 à un service spécialisé dans la réparation de l’électronique industrielle, des contrôleurs de mouvement et des systèmes PacDrive. Pour limiter l’arrêt de production, le diagnostic doit porter non seulement sur l’électronique de l’appareil, mais également sur l’alimentation 24 V CC, le support CompactFlash, les données du programme, les interfaces de communication et le bus SERCOS. Le simple achat d’un contrôleur d’occasion ne résout souvent pas le problème, car l’appareil doit être compatible avec la configuration de la machine, le programme de l’automate, les variateurs ELAU MC-4 et les modules de communication utilisés.

L’ELAU PacDrive Max-4 est l’élément central du système de commande de la machine. Sa panne peut interrompre simultanément l’exécution du programme de l’automate, la synchronisation des axes servo, la communication avec le pupitre opérateur et l’échange de données avec les périphériques. La rapidité d’intervention du service de maintenance et la préparation correcte de la demande d’intervention ont donc une influence directe sur le délai de reprise de la production.

Le contrôleur ne démarre pas, perd la communication SERCOS ou arrête les axes ? Ne remplacez pas l’appareil sans diagnostic. Contactez le service RGB Elektronika.

Appelez le : +48 717 500 983

Comment réparer rapidement un contrôleur ELAU PacDrive Max-4 et limiter l’arrêt de production ?

Pourquoi une panne du Max-4 peut-elle arrêter toute la machine ?

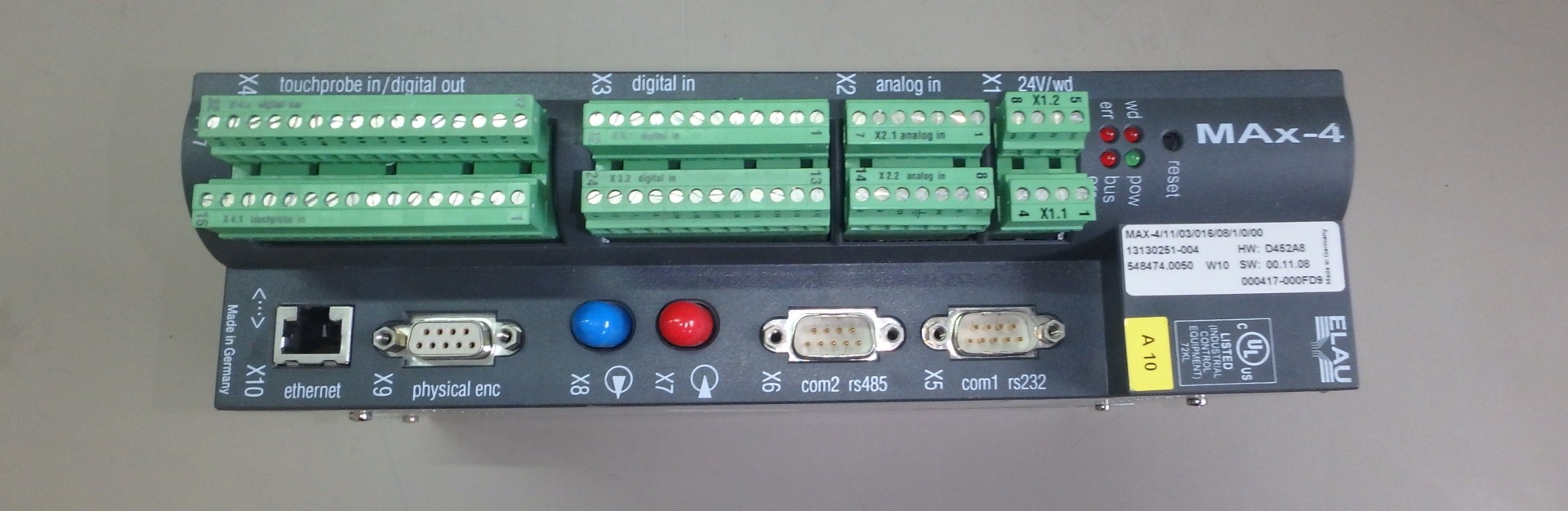

Le contrôleur ELAU PacDrive Max-4 est le contrôleur central de mouvement et de logique de la plateforme PacDrive M. Il était principalement utilisé dans les machines rapides d’emballage et de production, dans lesquelles plusieurs axes doivent exécuter des mouvements synchronisés avec précision.

Le contrôleur fonctionne sous le système d’exploitation temps réel VxWorks et exécute simultanément le programme de l’automate et les tâches de contrôle de mouvement. Il est donc responsable non seulement des séquences logiques de la machine, mais aussi des profils de mouvement, des cames électroniques, de la synchronisation des variateurs et des réactions aux signaux de processus.

La communication avec les servovariateurs ELAU MC-4 s’effectue via un bus SERCOS à une vitesse de 4 MBaud. Le nombre exact d’axes pris en charge dépend de la variante du contrôleur et du cycle de communication configuré. Dans les configurations étendues, le système peut fonctionner avec jusqu’à 99 variateurs. Avec un cycle SERCOS de 1 ms, le contrôleur prend en charge jusqu’à 11 axes, avec 2 ms jusqu’à 23 axes et avec 4 ms jusqu’à 45 axes. Il peut également exécuter jusqu’à 255 profils de came en parallèle.

Une panne du Max-4 peut donc arrêter tous les axes commandés par ce contrôleur. Dans une machine d’emballage, de remplissage, d’étiquetage ou d’assemblage, cela entraîne souvent une interruption complète du cycle de production.

Quels symptômes peuvent indiquer une défaillance du contrôleur ?

Un problème de démarrage de la machine ne signifie pas toujours que le contrôleur lui-même est défectueux. Des symptômes similaires peuvent également être provoqués par une alimentation incorrecte, une interruption du bus SERCOS, un variateur endommagé, un problème de module de communication ou une défaillance d’un périphérique. Il est donc nécessaire de diagnostiquer l’ensemble de la chaîne de commande avant de remplacer le Max-4.

Les symptômes nécessitant une vérification du contrôleur comprennent notamment :

• l’absence de démarrage du contrôleur après application de la tension 24 V CC,
• l’interruption du processus de démarrage ou l’impossibilité de passer en mode de fonctionnement,
• des redémarrages spontanés de l’appareil,
• la signalisation d’une erreur par les LED de diagnostic,
• l’absence de communication avec les variateurs ELAU MC-4,
• une interruption ou un fonctionnement instable du bus SERCOS,
• l’absence de connexion via Ethernet, RS232 ou RS485,
• des problèmes de chargement du programme de l’automate,
• la perte de la configuration après la coupure de l’alimentation,
• un fonctionnement incorrect des entrées et des sorties,
• l’arrêt de la machine pendant l’exécution d’une séquence déterminée,
• l’absence de communication avec le pupitre opérateur ou le système de commande de niveau supérieur.

Le moment auquel la panne est apparue constitue une information importante pour le service. La méthode de diagnostic sera différente si le problème est apparu après une coupure de courant, une surtension ou des travaux dans l’armoire électrique, ou si le contrôleur surchauffait auparavant ou perdait périodiquement la communication.

Quelles sont les causes possibles des pannes de l’ELAU PacDrive Max-4 ?

Le Max-4 a été retiré de la vente en 2010. Dans de nombreuses machines, ces contrôleurs fonctionnent donc depuis plus de dix ans, voire plus de vingt ans. Leur état dépend non seulement du nombre d’heures de fonctionnement, mais également de la température dans l’armoire, de la qualité de l’alimentation, de la poussière, de l’humidité et de l’historique des réparations précédentes.

Les causes possibles d’un fonctionnement incorrect comprennent :

• le vieillissement des composants électroniques,
• l’endommagement des circuits d’alimentation,
• des surtensions dans l’installation 24 V CC,
• un fonctionnement en dehors de la plage de température admissible,
• la contamination de l’intérieur de l’armoire électrique,
• des problèmes avec le support CompactFlash,
• des données système endommagées ou incohérentes,
• des problèmes de mémoire NVRAM,
• l’endommagement des interfaces de communication,
• des interruptions ou des perturbations dans l’anneau SERCOS,
• un blindage ou une mise à la terre incorrects des câbles,
• l’endommagement mécanique des connecteurs pendant les travaux de maintenance.

Le contrôleur est alimenté en 24 V CC avec une tolérance de -15 % à +25 %, consomme au maximum environ 3,15 A et jusqu’à 60 W. Avant le démontage, il est conseillé de mesurer la tension non seulement à vide, mais aussi pendant le démarrage du système. Des chutes momentanées de tension peuvent provoquer des redémarrages ou des erreurs, même si le contrôleur lui-même est en bon état.

Comment se déroulent le diagnostic et la réparation d’un contrôleur ELAU ?

La réparation professionnelle d’un contrôleur ELAU PacDrive doit commencer par l’analyse des symptômes et la sauvegarde des données disponibles. Ce n’est qu’ensuite qu’il convient de réparer l’électronique. Le remplacement de composants sans vérification de la mémoire, du programme et de la communication peut faire en sorte que l’appareil réparé ne puisse toujours pas redémarrer la machine.

Vérification de l’alimentation et du démarrage du système

Lors de la première étape, les sections d’alimentation, la consommation de courant, la stabilité des tensions internes et le déroulement du processus de démarrage sont contrôlés. La réaction du circuit watchdog et les indications fournies par les LED sont également analysées.

L’appareil utilise un processeur Intel Pentium II de 266 MHz, 32 Mo de mémoire RAM, 512 ko de mémoire cache L2 et 32 ko de mémoire NVRAM. Un démarrage incorrect peut être dû aussi bien à une défaillance électronique qu’à un problème concernant les données nécessaires au démarrage du système.

Contrôle de la mémoire CompactFlash et des données

Les programmes et les données système du Max-4 sont stockés sur un support CompactFlash interne d’une capacité de 16 Mo. Avant de formater, copier ou remplacer le support, il convient d’évaluer la possibilité d’effectuer une sauvegarde sécurisée des données.

Il ne faut pas supposer qu’une carte provenant d’un autre contrôleur peut être installée sans conséquence. Les différences de version du système, de configuration matérielle, de programme de l’automate ou de paramètres des variateurs peuvent empêcher le démarrage correct de la machine. La protection du programme et de la configuration d’origine est particulièrement importante lorsque le fabricant de la machine ne fournit plus d’assistance.

Diagnostic du bus SERCOS et des interfaces de communication

L’étape suivante consiste à contrôler le bus SERCOS et la communication avec les variateurs MC-4. L’absence de communication peut être provoquée par une défaillance du contrôleur, mais aussi par un câble, un connecteur, l’un des variateurs ou une configuration incorrecte de l’anneau.

Le Max-4 dispose d’interfaces RS232, RS485 et Ethernet 10Base-T. Lorsqu’il est équipé des modules optionnels appropriés, il peut également fonctionner avec les réseaux PROFIBUS DP, CAN, CANopen, DeviceNet, Ethernet/IP et PacNet. Le diagnostic doit donc porter précisément sur les interfaces utilisées dans la machine concernée.

Les pupitres opérateurs peuvent communiquer avec le contrôleur via RS485 avec le protocole Modbus ou via PROFIBUS DP. L’absence d’affichage du processus sur l’IHM ne signifie donc pas automatiquement que l’unité centrale est endommagée.

Réparation de l’électronique et tests fonctionnels

Une fois la panne localisée, les circuits endommagés sont réparés, puis des tests de démarrage, de communication et de stabilité de fonctionnement sont réalisés. Selon l’étendue des dommages, les entrées et les sorties de l’appareil doivent également être contrôlées.

Le Max-4 propose notamment :

• 20 entrées numériques,
• 2 entrées analogiques pour les signaux de tension ou de courant,
• 4 entrées d’interruption rapides,
• 16 entrées touchprobe,
• 16 sorties numériques.

Le diagnostic de l’application est assisté par un enregistreur de courbes à huit canaux d’une résolution de 1 ms et par un journal interne des messages de diagnostic. Lorsque ces données sont disponibles, elles peuvent aider à distinguer une panne matérielle d’un problème de programme ou de communication.

Comment préparer l’appareil pour son envoi au service de réparation ?

Avant de démonter le contrôleur, il est conseillé de documenter les câbles, les connecteurs, les modules optionnels et la position des commutateurs. Les photos prises avant le débranchement de l’appareil peuvent considérablement faciliter son remontage ultérieur.

Il convient de joindre à l’envoi :

• la référence complète du contrôleur,
• une photo de la plaque signalétique ou de l’étiquette de l’appareil,
• une description des symptômes de la panne,
• l’information indiquant si l’appareil démarre,
• une description des indications des LED,
• des informations sur l’événement ayant précédé la panne,
• le nom et le modèle de la machine,
• le nombre de variateurs raccordés,
• des informations sur la disponibilité d’une copie du programme,
• des photos de l’armoire électrique et des modules raccordés.

L’appareil doit être protégé contre les décharges électrostatiques, l’humidité et les dommages mécaniques. Les connecteurs et les éléments dépassant du boîtier nécessitent une protection particulière.

Réparation ou migration : que faire d’un contrôleur Max-4 retiré du marché ?

Quand la réparation du Max-4 constitue-t-elle la meilleure solution ?

La réparation est généralement la solution la plus rationnelle lorsque la machine reste mécaniquement opérationnelle, que le programme de production répond aux besoins de l’usine et que l’arrêt doit être limité au minimum. La conservation du contrôleur existant permet d’éviter la modification du logiciel, de l’armoire électrique, de la communication et du système d’entraînement.

La réparation mérite particulièrement d’être envisagée lorsque :

• la machine est toujours utilisée de manière intensive,
• le programme ou une copie fonctionnelle des données est disponible,
• les autres composants du système PacDrive M sont opérationnels,
• la modernisation nécessiterait un arrêt prolongé,
• le fabricant de la machine ne fournit plus d’assistance,
• il est nécessaire de rétablir rapidement les fonctionnalités existantes.

Pourquoi un contrôleur d’occasion ne redémarre-t-il pas toujours la machine ?

L’achat d’un appareil d’occasion peut sembler être la solution la plus rapide, mais une référence identique ne garantit pas le démarrage de la machine. Le contrôleur peut disposer d’une autre version du système, de modules de communication différents, d’une configuration incompatible ou de données provenant d’une installation totalement différente.

L’état technique inconnu de l’appareil constitue un risque supplémentaire. Un Max-4 d’occasion peut avoir un âge similaire à celui du contrôleur endommagé et un nombre inconnu d’heures de fonctionnement. Sans tests fonctionnels, il est difficile de déterminer s’il présente des erreurs de communication intermittentes, des problèmes de mémoire ou une instabilité de l’alimentation.

Avant d’utiliser un contrôleur de remplacement, il convient de vérifier :

• la variante matérielle exacte,
• la version du logiciel système,
• la présence des modules optionnels appropriés,
• la compatibilité des interfaces de communication,
• la possibilité de charger le programme approprié,
• la configuration des variateurs et du bus SERCOS.

Quand faut-il envisager une migration vers un système plus récent ?

Une migration peut être justifiée lorsque le contrôleur est gravement endommagé, que le programme doit être développé, que d’autres composants PacDrive M arrivent également en fin de vie ou que l’usine souhaite limiter le risque de nouveaux arrêts dus à l’indisponibilité des pièces.

Les contrôleurs PacDrive C200, C400 ou C600 peuvent être envisagés comme solutions potentielles de modernisation. Il ne s’agit toutefois pas d’un remplacement direct. Avant de prendre une décision, il convient d’analyser :

• le programme de l’automate et les langages IEC 61131-3 utilisés,
• les fonctions de contrôle de mouvement et les profils de came,
• le nombre et les types d’axes,
• la compatibilité des variateurs,
• le temps de cycle SERCOS,
• les entrées et les sorties locales,
• la communication avec le pupitre IHM,
• les réseaux PROFIBUS, CANopen, DeviceNet ou Ethernet/IP,
• la connexion aux systèmes de production de niveau supérieur,
• l’étendue des tests de sécurité et de fonctionnement nécessaires.

Si la priorité est la reprise immédiate de la production, la réparation de l’appareil existant peut constituer une solution à court terme, tandis que la migration peut être planifiée pendant un arrêt technique prévu à l’avance.

Comment choisir un service de réparation ELAU PacDrive ?

Le service chargé de réparer le Max-4 doit posséder une expérience non seulement dans la réparation des cartes électroniques, mais aussi dans le diagnostic des systèmes d’automatisation industrielle. L’appareil remplit les fonctions d’un automate et d’un contrôleur de mouvement. Un test limité à la vérification de l’alimentation ne permet donc pas de confirmer son fonctionnement complet.

Lors du choix du service, il est conseillé de vérifier si le diagnostic comprend :

• le contrôle de l’alimentation et du processus de démarrage,
• l’évaluation du support CompactFlash,
• la sauvegarde des données disponibles,
• la vérification des interfaces de communication,
• les tests du bus associé au système d’entraînement,
• le contrôle des entrées et des sorties,
• les tests de stabilité après la réparation,
• un rapport sur les travaux réalisés.

Quelles données accélèrent le diagnostic et l’établissement du devis ?

Les retards les plus importants apparaissent souvent non pas pendant la réparation elle-même, mais au stade de l’identification de la configuration de la machine. Une demande indiquant uniquement que « le contrôleur ne fonctionne pas » ne permet pas de déterminer si le problème concerne l’alimentation, la mémoire, la communication ou le programme.

Les informations les plus utiles sont :

• la référence exacte de l’appareil,
• une description de son comportement après la mise sous tension,
• l’état de toutes les LED de diagnostic,
• les messages affichés sur le pupitre opérateur,
• les circonstances de l’apparition de la panne,
• des informations sur les problèmes intermittents précédents,
• la disponibilité d’une copie du programme et de la configuration,
• le nombre et le type de variateurs raccordés,
• les réseaux industriels utilisés,
• la date exigée pour la remise en service de la production.

Où demander la réparation d’un contrôleur ELAU Max-4 ?

La réparation du contrôleur ELAU PacDrive Max-4 peut être confiée à RGB Elektronika. La demande doit mentionner la référence complète de l’appareil, le modèle de la machine, une description de la panne ainsi que des informations sur les variateurs et les systèmes de communication utilisés. Cela permet de déterminer au préalable l’étendue du diagnostic, avant même la livraison du contrôleur.

Ne formatez pas le support CompactFlash et n’écrasez pas les données avant d’avoir effectué une sauvegarde. Si la machine ne démarre pas après une coupure de courant ou si le contrôleur perd périodiquement la communication, le débranchement d’autres composants sans documentation peut compliquer l’identification ultérieure de la source du problème.

Contactez RGB Elektronika et demandez la réparation de votre ELAU PacDrive Max-4. Envoyez une photo de l’appareil, une description des symptômes et des informations sur la machine afin de commencer le diagnostic le plus rapidement possible et de limiter la durée de l’arrêt de production. —> Demander une réparation
