Où faire réparer rapidement le servomoteur intégré Schneider Electric ISH070 ? Service ISH070

Il est préférable de confier le servomoteur intégré Schneider Electric ISH070 à un service spécialisé dans l’automatisation et l’électronique industrielles, capable de contrôler non seulement la partie moteur, mais également l’électronique intégrée du servovariateur, le codeur SinCos, la communication SERCOS et le câble hybride. En cas d’arrêt de la machine, il est recommandé de choisir un service proposant une prise en charge prioritaire de l’appareil, un diagnostic rapide et une information claire sur la possibilité de réparation et l’étendue des travaux nécessaires.

Le modèle ISH070/60011/0/0/00/0/00/10/00, également connu sous le nom d’ELAU PacDrive iSH070, n’est pas un moteur ordinaire. Il s’agit d’un servomodule intelligent dans lequel un moteur synchrone est associé à l’électronique du servovariateur et à un système de mesure de position. Un diagnostic correct exige donc des connaissances à la fois en technique d’entraînement et en électronique industrielle.

Votre servomoteur intégré Schneider Electric ISH070 est endommagé ? Envoyez-nous la référence complète de l’appareil, une description des symptômes et les codes d’erreur. Nous vérifierons s’il est possible d’effectuer un diagnostic et une réparation en priorité.

Appelez-nous : +48 717 500 983

Où faire réparer un Schneider Electric ISH070 et comment choisir le bon service ?

Lorsque vous recherchez des expressions telles que réparation Schneider Electric ISH070, service Schneider Electric ISH070, service ISH070 ou où faire réparer un servomoteur intégré, il convient de vérifier l’étendue réelle du diagnostic proposé par le prestataire. Une simple mesure de la résistance des enroulements ne suffit pas pour évaluer un appareil aussi complexe.

Dans l’ISH070, la source potentielle du problème peut être le moteur, le système de mesure, l’électronique de puissance, la partie commande, la communication SERCOS, l’alimentation 24 V, le signal Inverter Enable ou l’infrastructure de connexion externe. Un service professionnel doit pouvoir distinguer ces différents scénarios avant de décider d’une réparation.

Quelles compétences doit posséder un service spécialisé dans le Schneider Electric ISH070 ?

Un service prenant en charge un servomoteur intégré Schneider Electric ISH070 doit disposer d’une expérience dans le diagnostic des entraînements, de l’électronique industrielle et des systèmes de mesure de position. La connaissance de l’architecture ELAU PacDrive, dans laquelle le servomodule fonctionne notamment avec l’alimentation PS-5 et les boîtiers de distribution DB-5, est également importante.

Lors du choix du prestataire, il est utile de vérifier si le diagnostic comprend :

• l’inspection visuelle du boîtier, de l’arbre, des raccordements et du connecteur hybride,
• les mesures électriques des enroulements du moteur,
• le contrôle de l’état de l’isolation et de la symétrie entre les phases,
• la vérification de l’électronique d’alimentation et de commande,
• le contrôle du codeur multitours SinCos SKM36,
• l’analyse de la voie de communication SERCOS,
• le contrôle des éléments mécaniques, notamment de l’arbre et des roulements,
• l’évaluation de la possibilité d’effectuer un test fonctionnel après la réparation.

La communication avec le service de maintenance constitue également un critère important. Après le diagnostic, le client doit recevoir des informations précises sur la panne détectée, l’étendue possible de la réparation et les risques liés à la poursuite de l’utilisation de l’appareil.

Que doit signifier une réparation express de l’ISH070 ?

Une réparation express ne doit pas signifier que certaines mesures sont omises ou que le processus est raccourci au détriment de la qualité. En pratique, l’appareil doit bénéficier d’une priorité élevée, le diagnostic doit commencer rapidement et une décision efficace doit être prise concernant la suite des opérations.

Une procédure express bien organisée peut comprendre :

• une analyse préliminaire de la demande avant même la livraison du module,
• une prise en charge prioritaire de l’appareil pour diagnostic,
• le contrôle des sources de panne les plus probables,
• la transmission au client des résultats et de l’étendue possible de la réparation,
• le début des travaux après acceptation des conditions,
• le contrôle des paramètres et le test final après la réparation.

Lorsqu’une ligne de production est à l’arrêt, le délai d’exécution du service n’est pas le seul élément important. Il est également essentiel de déterminer rapidement si l’ISH070 est réellement à l’origine du problème ou si la panne provient du câble hybride, du module d’alimentation, du boîtier de distribution, de la configuration de l’adresse ou de perturbations de communication.

Votre machine est immobilisée et vous suspectez une panne de l’ISH070 ? Transmettez au service la référence complète de l’appareil, une description du comportement de l’axe et les informations relatives aux alarmes. Cela permet d’orienter plus rapidement les premières étapes du diagnostic.

Quelles informations transmettre au service avant l’expédition de l’appareil ?

Une description précise de la panne peut considérablement accélérer la réparation. La simple indication « le moteur ne fonctionne pas » ne permet pas de distinguer une panne électronique d’une erreur de communication, d’un problème de codeur ou d’une anomalie dans l’installation de la machine.

Il est recommandé de joindre à la demande :

• la référence complète du modèle, par exemple ISH070/60011/0/0/00/0/00/10/00,
• le type de machine et l’utilisation de l’axe,
• une description du moment où la panne s’est produite,
• les codes d’erreur affichés dans le système de commande,
• l’état des voyants « pow » et « err »,
• une indication précisant si le problème est permanent ou intermittent,
• une description des réparations ou événements antérieurs, tels qu’une surtension, une infiltration de liquide ou une surchauffe,
• une indication précisant si le câble hybride et les autres éléments du système PacDrive ont été contrôlés.

Avant le démontage, la machine doit être protégée contre tout démarrage accidentel et les procédures indiquées dans la documentation du fabricant ainsi que les règles de sécurité en vigueur dans l’établissement doivent être respectées. Le circuit de puissance fonctionne sous une tension de 560 V DC ; les travaux doivent donc être effectués par du personnel qualifié.

Comment se déroulent le diagnostic et la réparation du servomoteur intégré ISH070 ?

Qu’est-ce que l’ELAU PacDrive iSH070 et quel est son rôle dans la machine ?

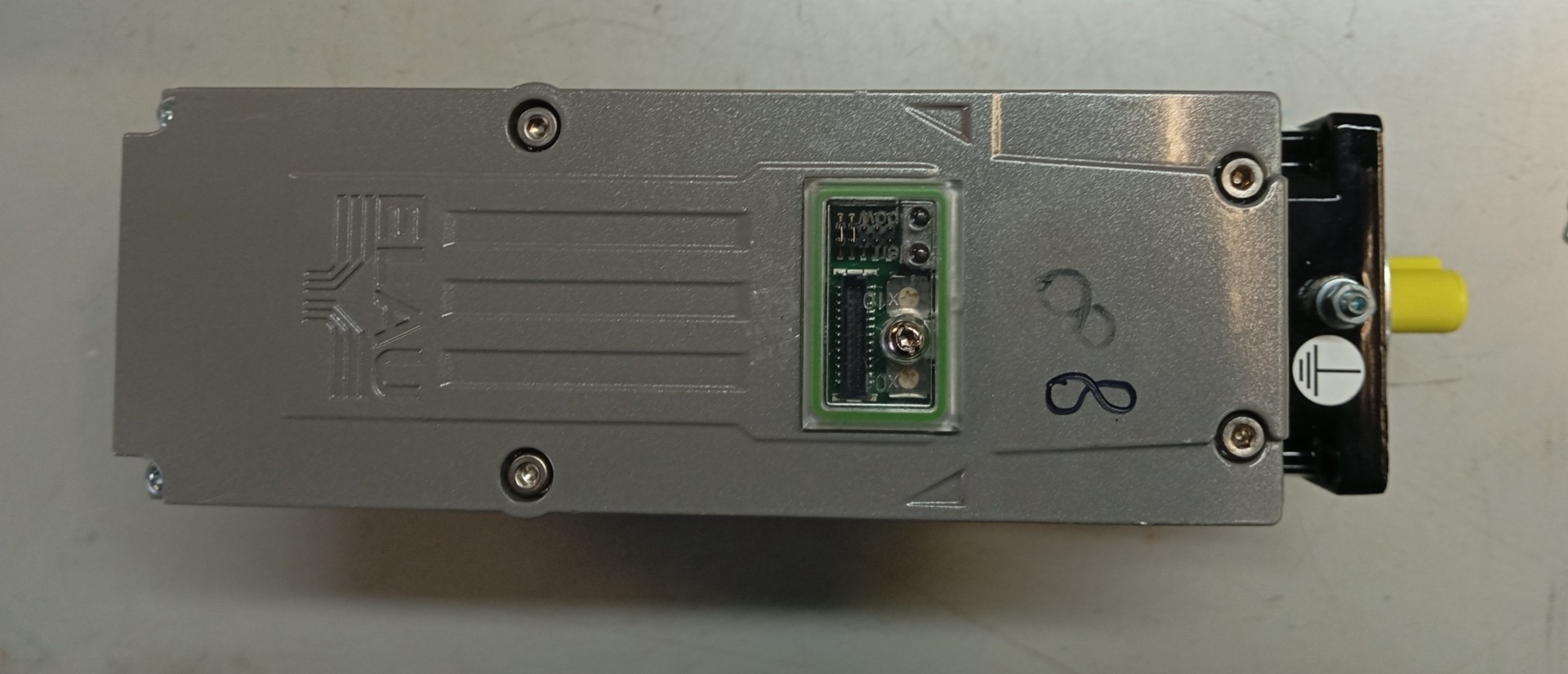

L’ELAU PacDrive iSH070 est un servomodule intelligent qui associe un moteur synchrone à une électronique de servovariateur intégrée. Cette solution permet de déplacer une partie du système d’entraînement de l’armoire électrique directement sur la machine. Elle réduit ainsi le nombre d’appareils séparés installés de manière centralisée, mais signifie également que la panne d’un seul module peut concerner plusieurs domaines interdépendants.

Dans le système PacDrive, le servomodule fonctionne avec des composants chargés de l’alimentation et de la distribution des signaux, notamment l’alimentation PS-5 et les boîtiers DB-5. L’énergie, la communication, la tension de commande 24 V et les signaux de la fonction Inverter Enable sont transmis par le système de connexions hybrides.

Le modèle ISH070/60011/0/0/00/0/00/10/00 possède une bride de taille 070, une vitesse nominale de 6 000 tr/min et un couple à l’arrêt de 1,1 Nm. Cette version est équipée d’un codeur multitours SinCos SKM36 et ne possède pas de frein de maintien.

Quels symptômes peuvent indiquer une panne de l’ISH070 ?

Les symptômes dépendent de la partie du servomodule ou du système qui a été endommagée. Toutes les alarmes ne signifient pas que le moteur lui-même doit être réparé. Certains problèmes peuvent être liés au câble, au blindage, à l’adresse SERCOS ou à l’alimentation.

Les signes nécessitant un diagnostic comprennent notamment :

• l’impossibilité de démarrer l’axe,
• l’absence d’état prêt du variateur,
• des erreurs de communication SERCOS,
• l’activation du voyant « err »,
• des pertes intermittentes de communication,
• la perte ou l’instabilité des informations de position,
• des écarts incontrôlés de la position de l’axe,
• des problèmes lors de la prise d’origine ou du référencement,
• des vibrations ou un fonctionnement irrégulier du moteur,
• un échauffement excessif du boîtier,
• un bruit mécanique inhabituel,
• l’arrêt de l’axe pendant l’accélération,
• des erreurs apparaissant après l’échauffement de l’appareil,
• des traces de surchauffe, de corrosion, d’humidité ou de détérioration du connecteur.

Les pannes intermittentes sont particulièrement importantes. L’appareil peut fonctionner après un redémarrage, puis signaler de nouveau une erreur après son échauffement, une variation de charge ou un mouvement dynamique. Un tel comportement exige un diagnostic plus approfondi qu’un contrôle ponctuel des paramètres de base.

Une absence de communication SERCOS signifie-t-elle toujours que le servomodule est endommagé ?

Non. Une absence de communication SERCOS ne signifie pas toujours que le Schneider Electric ISH070 présente une panne interne. La cause peut également être un câble hybride endommagé, un blindage incorrect, une mise à la terre insuffisante, un problème de connecteur, une adresse de variateur incorrecte ou la panne d’un autre élément du système PacDrive.

Chaque variateur du système doit disposer d’une adresse SERCOS unique. Des adresses dupliquées, une configuration incorrecte ou des problèmes de continuité des connexions peuvent empêcher le système de commande de détecter correctement l’appareil.

Avant d’envoyer le module au service, il est recommandé, dans la mesure où les procédures internes et l’infrastructure disponible le permettent, de contrôler :

• l’état du câble hybride,
• la continuité du blindage,
• les connexions de protection et la mise à la terre,
• l’état des connecteurs aux deux extrémités du câble,
• le réglage de l’adresse SERCOS,
• la présence de la tension de commande,
• les autres appareils fonctionnant dans la même architecture.

Ces contrôles permettent d’éviter qu’un servomodule en bon état soit démonté alors que la cause réelle de la panne reste présente dans la machine.

Quels éléments doivent être contrôlés pendant le diagnostic ?

Le diagnostic de l’ISH070 doit couvrir l’ensemble du servomodule. En raison de sa conception intégrée, la partie moteur ne doit pas être analysée séparément de l’électronique, du codeur et de la voie de communication.

Diagnostic de l’électronique du servovariateur

L’électronique intégrée est responsable de la commande du moteur et de la communication avec le système PacDrive. Son diagnostic peut comprendre une inspection visuelle visant à détecter une surchauffe, des composants endommagés, de la corrosion, des contaminations et des traces de surtension.

La voie d’alimentation, l’électronique de puissance, les circuits de commande ainsi que les circuits responsables de la communication et des signaux d’autorisation de fonctionnement doivent également être contrôlés. L’étendue des mesures doit être adaptée aux symptômes signalés par l’utilisateur.

Contrôle du moteur, des enroulements et de la partie mécanique

Les enroulements du moteur sont raccordés en étoile. Pour le modèle décrit, la résistance entre phases est de 10,4 Ω à une température de 20 °C et l’inductance entre phases est de 38,8 mH. Les mesures doivent tenir compte des conditions de température et servir principalement à évaluer la symétrie et à détecter les écarts entre les phases.

Le contrôle mécanique doit porter sur l’état de l’arbre, la résistance au mouvement, les jeux, les roulements et les traces de surcharge. Le modèle possède un arbre de 11 mm de diamètre avec une tolérance k6. Un bruit inhabituel, des vibrations, une résistance accrue ou des traces de détérioration de la surface de l’arbre peuvent indiquer un problème mécanique.

Vérification du codeur SinCos SKM36

Le codeur multitours SinCos SKM36 intégré mémorise la position sur une plage de 4 096 tours. Il génère 128 périodes de signaux sinusoïdaux et cosinusoïdaux par tour, permettant de déterminer précisément la position de l’arbre.

La limite d’erreur de la valeur absolue numérique est de ±5,3 minutes d’arc, tandis que l’erreur d’interpolation des signaux est définie à ±1,3 minute d’arc.

Les problèmes de codeur peuvent se manifester par une perte de position, des erreurs au démarrage, un positionnement instable ou l’arrêt de l’axe. Le diagnostic doit prendre en compte aussi bien l’état du système de mesure lui-même que la qualité des signaux, les connexions internes et la communication avec l’électronique du variateur.

Contrôle du câble hybride, du blindage et de la communication

Le connecteur hybride transmet l’alimentation du circuit de puissance, la tension de commande 24 V, la communication et les signaux Inverter Enable. La détérioration d’un seul conducteur ou contact peut donc provoquer des symptômes ressemblant à une panne interne du servomodule.

Il convient de rechercher les détériorations mécaniques du câble, les contaminations du connecteur, les traces d’humidité, les contacts tordus ou brûlés ainsi que les pertes de continuité du blindage. Un blindage ou une mise à la terre incorrects peuvent augmenter la sensibilité du système aux perturbations électromagnétiques.

Quelles interventions peuvent être effectuées pendant la réparation de l’ISH070 ?

L’étendue de la réparation dépend du résultat du diagnostic et de la disponibilité des composants appropriés. Selon le type de détérioration, les interventions peuvent concerner l’électronique de commande, l’électronique de puissance, le système de mesure, les connexions internes ou la partie mécanique.

Une procédure type comprend :

• l’identification de la version exacte de l’appareil,
• l’inspection visuelle et la documentation de l’état initial,
• les mesures de la partie moteur,
• le diagnostic de l’électronique et des circuits d’alimentation,
• la vérification du codeur,
• le contrôle des connexions et du connecteur hybride,
• la localisation de la zone endommagée,
• la réalisation des interventions de réparation possibles,
• le contrôle après réparation,
• la préparation des informations destinées au client.

Si la réparation n’est pas rentable ou si la panne ne peut pas être éliminée, le service doit clairement informer le client des limitations. Un diagnostic fiable est également utile lorsqu’il permet d’exclure le servomodule comme source du problème et d’orienter les interventions suivantes vers l’installation de la machine.

Quel est l’impact d’une panne de l’ISH070 sur la production ?

Les servomodules ISH070 sont utilisés dans les applications qui nécessitent des mouvements rapides, précis et répétables. Le couple maximal de 3,5 Nm permet d’utiliser temporairement un couple plus élevé pendant l’accélération de l’axe. Une panne peut donc se manifester tout particulièrement pendant les cycles de fonctionnement dynamiques.
Selon la conception de la machine, un module défectueux peut provoquer :

• l’arrêt d’un seul axe,
• la perte de synchronisation des mouvements,
• l’arrêt d’une section de transport ou de conditionnement,
• des difficultés lors du changement de format de la machine,
• une diminution de la productivité,
• l’apparition de défauts de qualité,
• des retards dans l’exécution du programme de production,
• une augmentation des coûts du service de maintenance.

En cas de panne, le prix du service n’est donc pas le seul critère important. La rapidité du lancement du diagnostic, l’accès aux connaissances techniques et la capacité à identifier clairement la zone endommagée sont également essentiels.

Comment envoyer un Schneider Electric ISH070 en réparation ?

Si l’appareil provoque l’arrêt d’un axe, signale des erreurs de communication ou ne maintient pas correctement sa position, il est recommandé de l’envoyer au diagnostic dans les meilleurs délais. La demande doit comprendre la référence complète, une description des symptômes, les codes d’erreur et les informations sur les conditions dans lesquelles la panne est apparue.

RGB Elektronika répare les appareils d’automatisation et d’électronique industrielles. La transmission d’informations précises concernant le Schneider Electric ISH070 permet d’évaluer plus efficacement la demande et de préparer l’appareil au processus de diagnostic approprié.

Contactez-nous et envoyez l’ISH070/60011/0/0/00/0/00/10/00 pour vérification. Dans votre message, indiquez la référence du modèle, le type de machine, une description de la panne et précisez si l’appareil est responsable de l’arrêt d’une ligne de production. —> Demander une réparation
