Où faire réparer le variateur Carel PSD1024400 afin d’éviter les arrêts de production ? Service express Carel PSD1

Où faire réparer un variateur Carel PSD1024400 ? De préférence dans le service d’électronique industrielle de RGB Elektronika, capable de diagnostiquer rapidement un entraînement Carel PSD1, de vérifier son alimentation, son étage de puissance, son refroidissement, sa communication RS485/Modbus ainsi que les alarmes de fonctionnement typiques. Dans les installations HVAC/R, les compresseurs, les pompes et les ventilateurs, le temps de réaction est essentiel, car un variateur Carel PSD1 défectueux peut arrêter non seulement un appareil isolé, mais tout le processus technologique.

Carel PSD1024400 est un variateur de fréquence de la série Power+ Speed Drive PSD1. L’appareil est principalement utilisé pour commander des compresseurs équipés de moteurs PM brushless BLDC/BLAC sensorless, ainsi que des moteurs asynchrones. En pratique, cela signifie que sa panne peut être particulièrement problématique dans les sites où le refroidissement, la ventilation, les systèmes de compression ou les installations de process doivent fonctionner sans longues interruptions.

Votre variateur Carel PSD1024400 est endommagé ? Contactez RGB Elektronika et confiez-nous le diagnostic. Nous vous aiderons à déterminer si l’appareil peut être réparé et comment remettre l’installation en service le plus rapidement possible.

Appelez : +48 717 500 983

Carel PSD1024400 – quand une panne du variateur PSD1 arrête l’installation ?

Qu’est-ce que le variateur Carel PSD1024400 et où fonctionne-t-il ?

Carel PSD1024400 est un variateur destiné à contrôler la vitesse de rotation du moteur. Dans la série Carel Power+ Speed Drive PSD1, les appareils de ce type sont principalement utilisés dans les systèmes HVAC/R, c’est-à-dire dans la réfrigération, la climatisation, la ventilation et les installations avec compresseurs.

Le modèle PSD1024400 peut fonctionner avec des moteurs PM brushless et des moteurs asynchrones en mode V/f. Il permet de configurer notamment le profil de vitesse, la fréquence minimale et maximale, les rampes d’accélération et de freinage ainsi que le mode d’arrêt. Dans les applications avec compresseurs, le réglage correct de ces paramètres est très important, car un démarrage incorrect ou une mauvaise configuration peuvent entraîner des surcharges, des alarmes et un fonctionnement instable de l’installation.

Pour les services de maintenance, cela signifie qu’une panne du PSD1024400 n’est pas seulement le problème d’un seul variateur. C’est un risque potentiel d’arrêt du système de refroidissement, de limitation de la performance du process ou de mise à l’arrêt d’une partie de la production.

Paramètres clés du Carel PSD1024400 lors du diagnostic

Lors de l’envoi de l’appareil au service, il est utile de connaître les données techniques de base du modèle. Carel PSD1024400 fonctionne avec une alimentation 380–480 Vac ±10%, 50/60 Hz, triphasée. Son courant de sortie nominal est de 24 A, et sa puissance de sortie est de 14 kW. Pour ce modèle, le fabricant indique un courant d’entrée de 30 A ainsi qu’une protection sous forme de fusible ou de disjoncteur type B 40 A.

L’appareil possède des bornes d’alimentation L1/L, L2/N, L3, une sortie moteur U, V, W, une mise à la terre PE, une entrée PTC pour le contrôle de la température du moteur, une sortie relais, une entrée de sécurité STO ainsi qu’une communication RS485/Modbus. Via Modbus, il est possible d’exécuter les commandes Run/Stop, la réinitialisation des alarmes, la consigne de fréquence et la configuration des paramètres de fonctionnement.

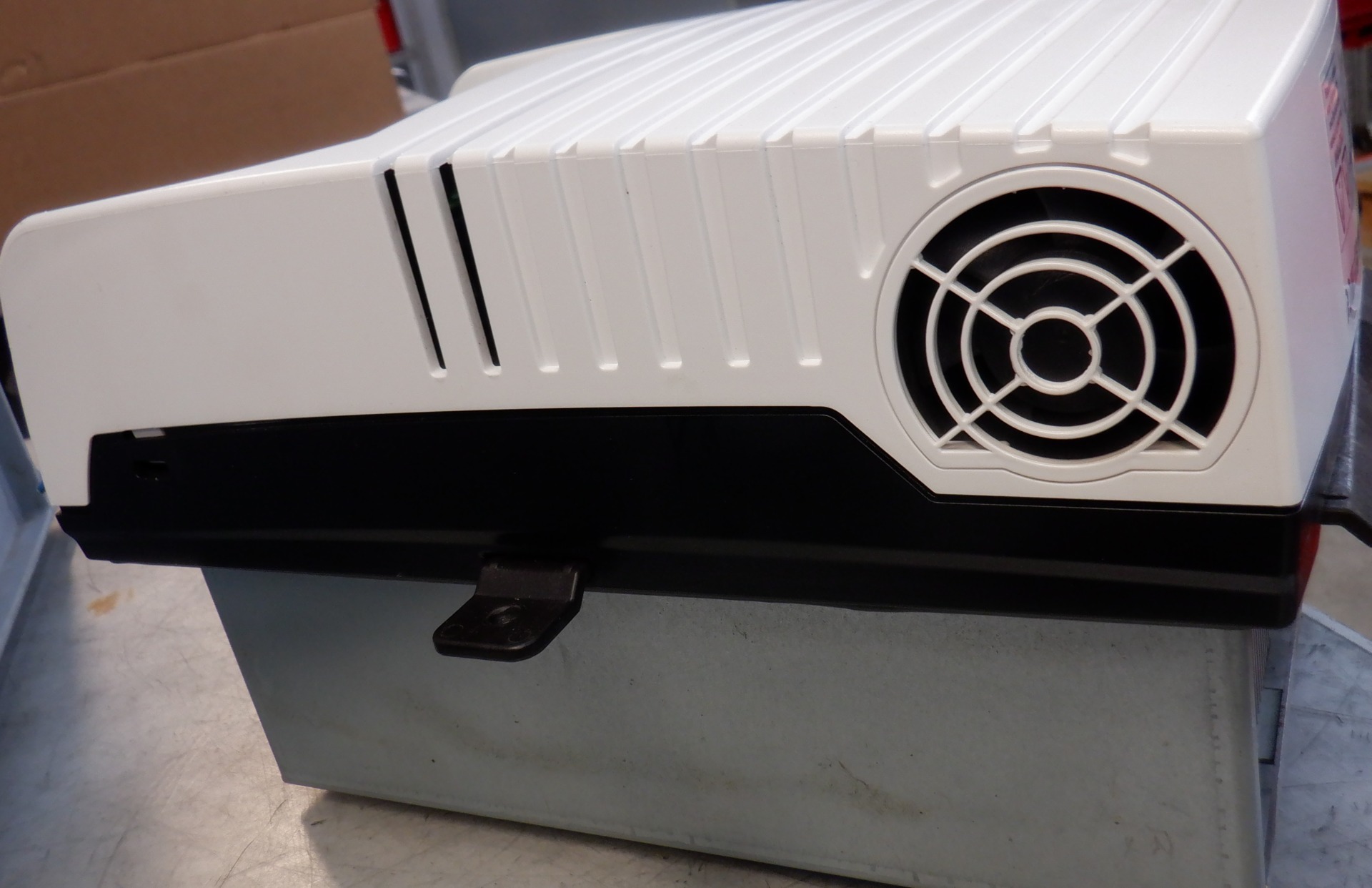

PSD1024400 est une version avec radiateur à ailettes et refroidissement par air forcé. Il présente des dimensions de châssis d’environ 268 × 173 × 168 mm et un poids d’environ 4,1 kg. En pratique de service, il est important de vérifier non seulement l’électronique elle-même, mais aussi l’état du refroidissement, l’encrassement du radiateur, le fonctionnement des ventilateurs et les conditions de montage dans l’armoire de commande.

Variateur Carel PSD1 endommagé – symptômes à ne pas ignorer

Un variateur Carel PSD1 endommagé peut présenter des symptômes progressivement ou arrêter l’installation soudainement. Dans les deux cas, une réaction rapide limite le risque de dommages supplémentaires au moteur, au compresseur, aux câbles d’alimentation ou aux systèmes de commande.

Les symptômes typiques des problèmes avec le Carel PSD1024400 comprennent :

• le variateur ne démarre pas le moteur ou le compresseur,
• l’appareil signale une alarme immédiatement après le démarrage,
• l’entraînement s’arrête pendant le fonctionnement sous charge,
• des erreurs de communication RS485/Modbus apparaissent,
• des alarmes de surintensité ou de surcharge apparaissent,
• le variateur surchauffe dans l’armoire de commande,
• l’installation fonctionne de manière instable après une surtension ou une coupure d’alimentation,
• l’entrée STO reste ouverte et bloque le fonctionnement de l’entraînement,
• après réinitialisation, l’alarme revient lors de la tentative de démarrage suivante.

Si le variateur Carel PSD1024400 arrête l’installation ou signale des alarmes répétées, il ne faut pas effectuer d’autres redémarrages sans diagnostic. Chaque nouvelle tentative de fonctionnement avec un étage de puissance endommagé, un moteur surchargé ou un problème d’isolation peut augmenter l’étendue des dommages.

Alarmes Overcurrent, Overvoltage, Ground fault et erreurs de communication

Carel PSD1024400 possède des protections contre le court-circuit, la surcharge, la surintensité, le défaut à la terre, la surtension, la sous-tension, la surchauffe de l’entraînement et du moteur ainsi que la perte de communication. En pratique de service, une attention particulière est portée aux alarmes telles que Overcurrent, Motor overload, Overvoltage, Undervoltage, Drive overtemperature, Motor overtemperature, Data communication fault, STO input open et Ground fault.

L’alarme Overcurrent peut indiquer une surcharge, un court-circuit, un problème moteur, des paramètres de démarrage incorrects ou une défaillance des composants de puissance. Overvoltage et Undervoltage suggèrent des problèmes d’alimentation, des surtensions, des creux de tension ou un fonctionnement incorrect du circuit DC. Ground fault nécessite de vérifier l’isolation du moteur, le câble moteur, les bornes U/V/W et la mise à la terre PE.

Une erreur Data communication fault peut provenir de problèmes côté RS485, de la configuration Modbus, du contrôleur maître, du câblage ou de l’interface de communication du variateur elle-même. C’est pourquoi le diagnostic du PSD1024400 doit inclure à la fois la partie puissance, les signaux de commande et la communication.

Surchauffe du PSD1024400 et problèmes de refroidissement

La version PSD1024400 utilise un radiateur à ailettes et un refroidissement par air forcé. Si l’armoire de commande ne dispose pas d’un flux d’air suffisant, si le radiateur est encrassé, si le ventilateur fonctionne mal ou si les distances de montage sont trop faibles, le variateur peut signaler des alarmes de température et s’arrêter sous charge.

La surchauffe est particulièrement risquée dans les applications fonctionnant longtemps, de manière cyclique ou à température ambiante élevée. Dans ces conditions, l’usure des composants électroniques peut s’accélérer et l’appareil commence à fonctionner de manière instable avant même la panne complète.

Si le PSD1024400 signale Drive overtemperature ou Motor overtemperature, il est recommandé de vérifier au plus vite le refroidissement, la ventilation de l’armoire, la charge du moteur et l’état du variateur lui-même. Un diagnostic rapide peut éviter un arrêt plus long.

Service express Carel PSD1 – diagnostic, réparation et réduction des arrêts

Que vérifier avant d’envoyer le variateur Carel PSD1024400 au service ?

Avant que le variateur Carel PSD1024400 ne soit envoyé au service, le service de maintenance peut effectuer quelques contrôles de base. Cela permet de mieux décrire le problème et d’accélérer le diagnostic.

En premier lieu, il est utile de vérifier :

• l’alimentation triphasée 380-480 Vac à l’entrée du variateur,
• l’état des fusibles, protections et du disjoncteur type B 40 A,
• les connexions L1/L2/L3 et U/V/W,
• la conformité de la mise à la terre PE,
• l’état du câble moteur et des bornes,
• l’isolation du moteur et des câbles d’alimentation du moteur,
• le fonctionnement des ventilateurs et la circulation d’air du radiateur,
• l’encrassement de l’intérieur de l’armoire de commande,
• l’activité de l’entrée STO,
• la communication RS485/Modbus,
• les codes d’alarme enregistrés dans le système de commande.

Si l’appareil fonctionne dans une application avec compresseur, il est également très important de préciser sous quelle charge l’erreur apparaît : au démarrage, pendant l’accélération, après l’atteinte de la fréquence de consigne, pendant le freinage ou après un fonctionnement prolongé.

Plus la description des symptômes est précise, plus il est possible de cibler rapidement la cause de la panne. Lors de l’envoi au service, il est utile d’indiquer le modèle PSD1024400, la description de l’application, le code d’alarme, les conditions de fonctionnement et l’information si le problème est apparu après une surtension, une coupure d’alimentation, une surchauffe, une rénovation de l’installation ou un remplacement du moteur.

À quoi ressemble le diagnostic d’un variateur Carel PSD1 en service ?

Le service express Carel PSD1 doit commencer par la vérification de l’état de l’appareil, l’inspection visuelle des cartes électroniques, le contrôle du circuit d’alimentation et de l’étage de puissance. Pour les variateurs tels que le Carel PSD1024400, il est également important de vérifier les éléments responsables du refroidissement, de la communication, des entrées de sécurité et du contrôle de la température du moteur.

Lors du diagnostic en service, on analyse notamment :

• les traces de surchauffe, de surtension, d’infiltration de liquide ou d’encrassement,
• l’état du système d’alimentation et du circuit intermédiaire,
• les composants de puissance responsables de la commande de la sortie U/V/W,
• les circuits de commande et de communication RS485/Modbus,
• l’entrée STO et les signaux bloquant le fonctionnement de l’entraînement,
• l’entrée PTC responsable du contrôle de la température du moteur,
• l’entrée PTC responsable du contrôle de la température du moteur,
• le fonctionnement des ventilateurs et l’état du radiateur,
• la réaction de l’appareil à la réinitialisation des alarmes et aux commandes de contrôle.

En cas d’alarmes répétées, il ne suffit pas d’effacer le défaut. Il est important d’établir si la cause se situe dans le variateur lui-même, le moteur, le câble moteur, les paramètres de l’application, l’alimentation ou la communication avec le système maître.

Quand la réparation du PSD1024400 est-elle pertinente et quand faut-il chercher une pièce de rechange ?

La réparation du variateur Carel PSD1024400 est particulièrement pertinente lorsque l’appareil est adapté à une application spécifique, possède une configuration de fonctionnement définie et est responsable d’une partie importante du process. Le remplacement par un autre appareil peut nécessiter une configuration supplémentaire, une vérification de compatibilité, l’adaptation des paramètres moteur, de la communication Modbus et des tests avec l’installation.

Le service Carel PSD1 est une bonne solution lorsque :

• le variateur n’est pas disponible immédiatement comme pièce neuve,
• le délai de livraison d’un remplacement est plus long que l’arrêt acceptable,
• l’appareil possède une configuration enregistrée importante pour le fonctionnement de l’installation,
• la panne concerne des éléments réparables ou remplaçables,
• l’usine souhaite réduire le coût du remplacement de l’ensemble de l’entraînement,
• il est nécessaire de rétablir rapidement le fonctionnement du compresseur, de la pompe ou du ventilateur.

L’achat d’une pièce de rechange doit être envisagé lorsque les dommages sont étendus, l’appareil est mécaniquement détruit, la réparation ne serait pas rentable ou l’usine a besoin d’un second exemplaire comme sécurité de production. En pratique, la meilleure solution consiste souvent à combiner les deux actions : réparer le variateur actuel et préparer une réserve pour l’avenir.

Si vous n’êtes pas certain que la réparation du Carel PSD1024400 sera rentable, commencez par un diagnostic. Ce n’est qu’après l’évaluation de l’état de l’appareil qu’il est possible de comparer de manière fiable le coût de réparation, la durée d’arrêt et l’éventuel achat d’une pièce de rechange.

Où faire réparer un variateur Carel PSD1024400 rapidement et en toute sécurité ?

Il est préférable de confier le variateur Carel PSD1024400 à un service qui connaît les réalités des systèmes d’entraînement industriels et comprend que, pour les services de maintenance, les éléments les plus importants sont le temps de réaction, un diagnostic concret et une information claire sur la possibilité de remettre l’appareil en service.

Chez RGB Elektronika, nous nous occupons du diagnostic et de la réparation de l’électronique industrielle, y compris des variateurs utilisés dans les systèmes HVAC/R, les systèmes de compression, les pompes, les ventilateurs et les installations de production. Pour les appareils tels que Carel PSD1, nous analysons les symptômes de panne, l’état de l’électronique, le système d’alimentation, la communication, le refroidissement et les signaux de sécurité.

Le service express Carel PSD1 permet de réduire le risque d’un long arrêt, notamment lorsque l’appareil est responsable du fonctionnement d’un système critique. Pour la production, il est important non seulement d’éliminer la panne, mais aussi de déterminer ce qui a pu la provoquer : surtension, surchauffe, encrassement, endommagement du câble moteur, problème d’isolation, erreur de communication ou surcharge de l’application.

Votre variateur Carel PSD1024400 est endommagé ? Contactez le service et décrivez les symptômes : code d’alarme, conditions de fonctionnement, moment d’apparition de l’erreur ainsi que les informations concernant l’alimentation et l’application. C’est la première étape vers un diagnostic rapide et la réduction de l’arrêt dans l’usine. —> Demander une réparation
