Mesures électriques d’un tachogénérateur dans une machine industrielle – comment détecter une panne et limiter les arrêts

Un tachogénérateur dans une machine industrielle est chargé de transmettre au système d’entraînement les informations relatives à la vitesse de rotation réelle. C’est pourquoi un signal erroné peut provoquer un fonctionnement instable de l’entraînement, des alarmes, des problèmes de régulation et des arrêts coûteux. En pratique, les mesures électriques d’un tachogénérateur permettent d’évaluer si le problème concerne l’élément de mesure lui-même, le câblage, la boucle de rétroaction ou l’entraînement associé. C’est la première étape pour prendre la bonne décision : diagnostic, réparation, régénération, remplacement ou modernisation.

Dans les usines industrielles, une panne de tachogénérateur n’est pas seulement un petit défaut de mesure. C’est un problème qui peut perturber le fonctionnement de tout le système de régulation de vitesse, affecter la qualité du processus, la sécurité de fonctionnement de la machine ainsi que la disponibilité de la ligne de production. C’est pourquoi la mesure du tachogénérateur doit être effectuée de manière structurée, en tenant compte de tout le contexte du système d’entraînement.

Commandez des mesures électriques d’un tachogénérateur si la machine perd sa stabilité de vitesse, signale des erreurs de rétroaction ou fonctionne de manière irrégulière. Un diagnostic précis permet de décider plus rapidement si la meilleure solution sera la réparation, la régénération, le remplacement ou la modernisation du système.

Appelez : +48 717 500 983

En quoi consistent les mesures électriques d’un tachogénérateur et quand faut-il les effectuer ?

Qu’est-ce qu’un tachogénérateur et quel est son rôle dans une machine ?

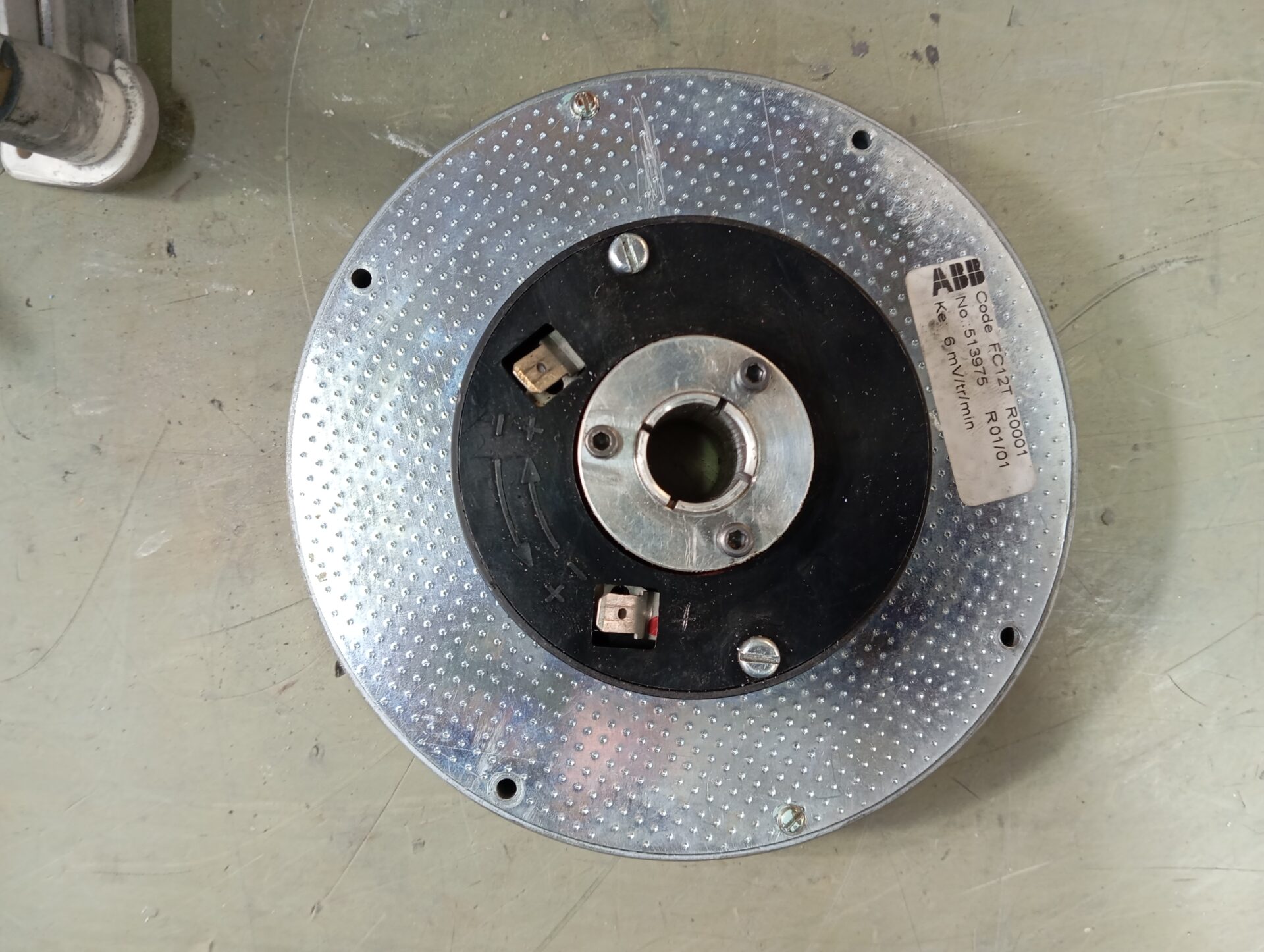

Un tachogénérateur est un élément de rétroaction utilisé dans les systèmes d’entraînement, dont la fonction est de générer un signal électrique correspondant à la vitesse de rotation de l’arbre. En pratique, cela signifie que l’entraînement, le contrôleur ou le système de régulation reçoit une information de retour sur le fonctionnement réel de la machine et peut corriger le fonctionnement du moteur.

Dans les applications industrielles plus anciennes ainsi que dans de nombreuses applications spécialisées, le tachogénérateur joue encore un rôle très important. On le trouve notamment dans les systèmes avec entraînements DC, les machines de production nécessitant une régulation stable de la vitesse, les équipements de transport, les lignes technologiques ainsi que les applications où une réaction rapide du système de commande est essentielle.

Si le signal du tachogénérateur est déformé, instable ou disparaît, le système d’entraînement peut interpréter incorrectement la vitesse réelle. Des symptômes apparaissent alors, que l’utilisateur attribue souvent au variateur de fréquence, au servodrive, au contrôleur PLC ou à l’électronique de commande, alors que la source du problème se trouve précisément dans le circuit de rétroaction.

Quels symptômes indiquent un problème avec le tachogénérateur ?

Les symptômes les plus fréquents d’un tachogénérateur endommagé ou de problèmes dans son circuit comprennent :

• vitesse de rotation instable malgré des réglages inchangés,
• fluctuations de vitesse pendant le fonctionnement en charge ou à vide,
• à-coups de l’entraînement lors de l’accélération ou du freinage,
• problèmes de maintien de la vitesse de consigne,
• alarmes de l’entraînement liées à la rétroaction, à la régulation ou à une dynamique excessive,
• accélération incontrôlée ou réaction retardée du système,
• pertes périodiques du bon fonctionnement, en particulier après l’échauffement de la machine,
• erreurs apparaissant de manière apparemment aléatoire, que le remplacement rapide d’autres composants ne confirme pas.

Dans la pratique de la maintenance, ce sont précisément ces symptômes qui conduisent souvent à des erreurs de diagnostic coûteuses. Le variateur de fréquence, le module de commande ou l’électronique d’entraînement sont remplacés, tandis que la cause réelle reste dans le tachogénérateur, ses connexions, ses bornes ou le blindage des câbles.

Appelez : +48 717 500 983

Quelles mesures électriques faut-il effectuer ?

L’étendue des mesures doit être adaptée à la machine concernée, au type d’entraînement et aux symptômes signalés par le client. Dans le diagnostic d’un tachogénérateur, il est important non seulement de vérifier si le signal existe, mais aussi s’il a le bon niveau, la bonne polarité, une stabilité suffisante et s’il se comporte correctement lors des changements de vitesse.

Mesure de la tension de sortie

L’étape de base consiste à mesurer la tension générée par le tachogénérateur à une vitesse de rotation déterminée. Un tel test permet d’évaluer si l’élément génère un signal et si son niveau augmente proportionnellement à l’augmentation de la vitesse. L’absence de signal, un niveau de tension trop faible ou des valeurs instables indiquent clairement que le système nécessite un diagnostic complémentaire.

Dès cette étape, il est possible de détecter de nombreuses défaillances, telles qu’un endommagement du tachogénérateur lui-même, un affaiblissement du signal, des problèmes de connexions, des salissures, une usure mécanique ou des conditions de fonctionnement incorrectes.

Vérification de la stabilité du signal

La simple présence d’une tension ne signifie pas encore un fonctionnement correct. Dans de nombreux cas, il est essentiel de vérifier si le signal est stable pendant le fonctionnement continu et lors des variations de charge. Les irrégularités peuvent entraîner de mauvaises corrections dans le système de régulation et, par conséquent, des oscillations de vitesse, des à-coups ou une instabilité de tout l’axe d’entraînement.

Dans les cas plus exigeants, on utilise l’analyse de la forme du signal ainsi que la comparaison du comportement de la rétroaction avec la réaction de l’entraînement. Cela permet de distinguer un problème réel du tachogénérateur de problèmes situés dans l’électronique de commande, le circuit de puissance, l’alimentation ou la communication industrielle.

Contrôle de la polarité et du câblage

Une étape très importante consiste à vérifier le raccordement correct du tachogénérateur, la polarité du signal, l’état des câbles, le blindage et la qualité des connexions. Même un tachogénérateur fonctionnel ne garantira pas un fonctionnement correct si le signal est perturbé, inversé ou interrompu par un câble endommagé, une borne desserrée ou un raccordement incorrect après une intervention de service précédente.

Dans la pratique industrielle, ce sont justement les câbles, les connecteurs et les conditions environnementales qui sont souvent à l’origine de pannes difficiles à détecter lors d’un contrôle superficiel. C’est pourquoi une mesure professionnelle ne doit pas se limiter au seul élément, mais couvrir tout le chemin du signal.

Vous observez des symptômes de vitesse instable, de fluctuations de rotation ou d’erreurs de rétroaction ? Commander des mesures électriques d’un tachogénérateur permet d’identifier plus rapidement la cause réelle du problème et d’éviter le remplacement inutile de composants fonctionnels.

Que faire après les mesures du tachogénérateur et quand choisir la réparation, la régénération ou la modernisation

Comment distinguer une panne de tachogénérateur d’un problème d’entraînement

C’est l’une des étapes diagnostiques les plus importantes. Les symptômes d’un tachogénérateur endommagé peuvent ressembler à des pannes d’un variateur de fréquence, d’un servodrive, d’un contrôleur PLC, de l’électronique de commande, de modules d’entrées et de sorties ou du moteur lui-même. C’est pourquoi les mesures doivent être interprétées dans le contexte plus large de l’ensemble du système.

Si le signal du tachogénérateur est incorrect dès la sortie de l’élément, le soupçon se porte directement sur ce composant. Si le signal en sortie est correct, mais se déforme plus loin dans le système, il faut vérifier le câblage, les bornes, le module d’entrée de l’entraînement, le paramétrage ainsi que les systèmes électroniques associés. Seul cet ordre d’intervention permet d’éviter un diagnostic erroné.

Appelez : +48 717 500 983

Quand le diagnostic suffit-il et quand une intervention de service est-elle nécessaire ?

Toute anomalie ne signifie pas immédiatement qu’il faut remplacer le composant. Parfois, il suffit de remettre de l’ordre dans les connexions, de corriger le raccordement, d’éliminer les problèmes de blindage, d’améliorer les conditions de montage ou de vérifier les réglages de l’entraînement. Dans d’autres cas, une réparation ou une régénération du tachogénérateur devient nécessaire.

Une intervention de service est généralement justifiée lorsque :

• le signal de sortie est durablement trop faible ou disparaît,
• une instabilité du signal est confirmée par les mesures,
• l’élément présente des signes d’usure liée à l’exploitation,
• la panne revient malgré des tentatives antérieures de remise en service,
• la machine fonctionne de manière instable et génère un risque réel d’arrêt ou d’endommagement du processus.

Pourquoi une réaction rapide réduit-elle le coût des arrêts ?

Reporter les mesures du tachogénérateur ne réduit généralement pas les coûts, mais les augmente. Un signal de rétroaction instable peut provoquer des erreurs de processus, une surcharge excessive de l’entraînement, des arrêts imprévus de ligne, une dégradation de la qualité de production ainsi que des dommages supplémentaires à d’autres éléments du système.

Plus les mesures électriques fiables sont effectuées rapidement, plus les chances de limiter l’ampleur de la panne, de raccourcir l’arrêt et de choisir la voie d’action la plus rentable sont grandes. Pour le service maintenance, cela signifie un risque plus faible d’arrêt imprévu, et pour le service achats, une meilleure base de décision : réparer, régénérer, remplacer ou moderniser.

Si votre machine présente des problèmes de régulation de vitesse, un fonctionnement instable de l’entraînement ou des erreurs de rétroaction, il vaut la peine de commander des mesures électriques du tachogénérateur le plus tôt possible. Un tel diagnostic permet de passer plus rapidement aux bonnes actions de service : réparation, régénération, modernisation ou remplacement de l’élément endommagé.

Le véritable avantage d’un service professionnel ne réside pas seulement dans le remplacement des pièces, mais dans la capacité à distinguer précisément le symptôme de la cause. C’est pourquoi les mesures du tachogénérateur doivent être effectuées en lien avec l’évaluation du fonctionnement de tout le système d’entraînement, de l’électronique de commande et des conditions de fonctionnement de la machine.

Appelez : +48 717 500 983
