Maintenance du variateur STOBER MDS5008/L avec assistance technique immédiate

La maintenance du variateur STOBER MDS5008/L est principalement nécessaire lorsque l’entraînement ne démarre pas le moteur, interrompt spontanément son fonctionnement, signale des défauts de courant ou de tension, perd la communication avec l’automate ou exécute incorrectement la régulation de vitesse et le positionnement. Dans ce type de situation, un diagnostic rapide permet de déterminer si le problème concerne l’électronique du variateur, le moteur, le codeur, l’installation de la machine, la communication industrielle ou la configuration enregistrée.

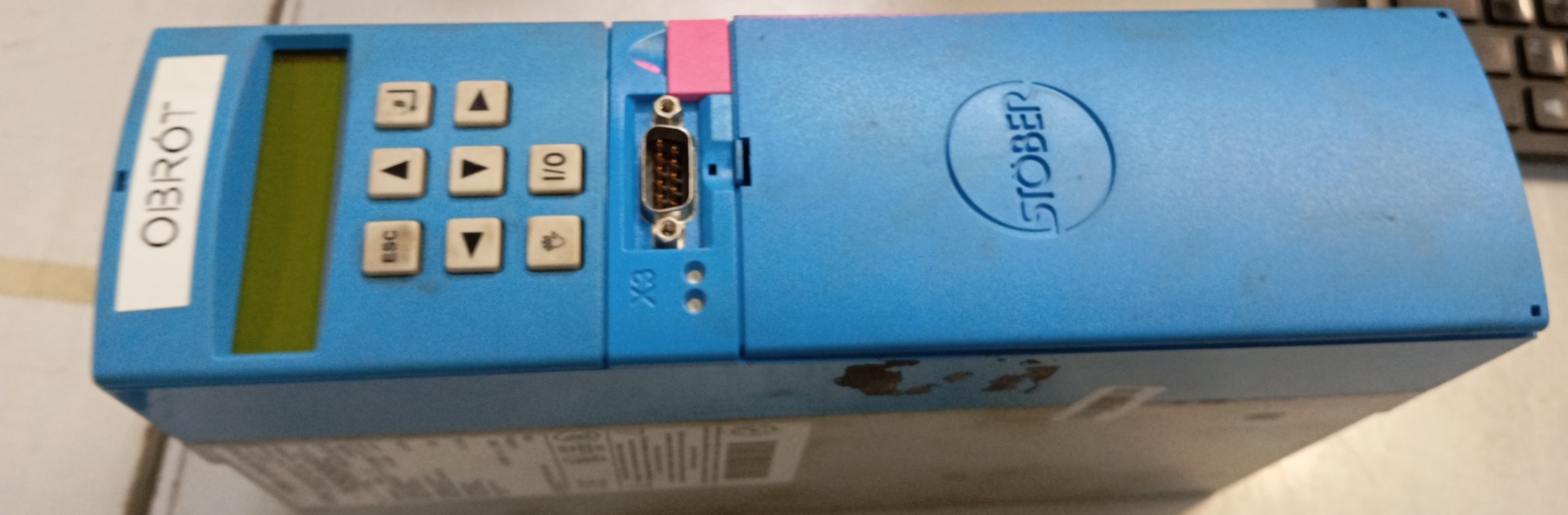

Le STOBER MDS5008/L appartient à la famille de variateurs de fréquence POSIDRIVE MDS 5000. Les appareils de cette série sont utilisés dans les machines de production et les systèmes d’entraînement automatisés, où le variateur assure non seulement la variation de la vitesse du moteur, mais aussi la régulation du couple, l’exécution des séquences de mouvement, le positionnement et la communication avec l’automate PLC de niveau supérieur.

Une panne de ce type d’entraînement peut arrêter un mécanisme isolé, l’ensemble de la machine ou une section associée de la ligne de production. Il convient donc, en premier lieu, de sauvegarder les données de l’appareil, de noter le message affiché et de vérifier les conditions dans lesquelles le défaut s’est produit. L’effacement répété du défaut et les nouvelles tentatives de démarrage sans identification de la cause peuvent aggraver les dommages.

Le variateur STOBER MDS5008/L arrête la machine ou signale périodiquement un défaut ? Envoyez une photo de la plaque signalétique, le message affiché et une description du comportement de l’entraînement. Ces informations permettent d’identifier plus rapidement la cause probable du problème et l’étendue du diagnostic nécessaire.

Appelez : +48 717 500 983

Quand la maintenance du variateur STOBER MDS5008/L est-elle nécessaire ?

Quels symptômes indiquent une panne du variateur POSIDRIVE MDS 5000 ?

Le variateur POSIDRIVE MDS 5000 dispose d’un système de diagnostic étendu utilisant des voyants LED, un panneau avec afficheur à deux lignes et une liste d’événements. Certaines anomalies peuvent ainsi être identifiées de manière préliminaire avant même le démontage de l’appareil. Toutefois, le message ne désigne pas toujours directement le composant défectueux. Il peut résulter d’une panne du variateur, mais aussi d’un problème au niveau du moteur, du câble de puissance, du codeur ou de l’installation de commande.

Messages et anomalies les plus fréquents lors du fonctionnement de l’entraînement

• le variateur ne démarre pas le moteur malgré la présence d’une commande de démarrage,
• l’entraînement ne passe pas à l’état autorisant le fonctionnement,
• l’appareil s’arrête pendant l’accélération ou sous charge,
• un défaut de court-circuit ou de surintensité apparaît,
• le variateur signale une surtension ou une sous-tension,
• le boîtier de l’appareil chauffe excessivement,
• un défaut de température du moteur apparaît,
• l’entraînement signale l’absence ou l’invalidité du signal du codeur,
• la vitesse du moteur est instable ou dépasse la limite configurée,
• le positionnement est imprécis ou l’axe effectue des mouvements incontrôlés,
• la communication avec l’automate de niveau supérieur est interrompue,
• l’appareil perd sa configuration ou ne reconnaît pas le module de paramètres.

Un défaut de surcharge ne signifie pas nécessairement que seul le variateur est défectueux. Il peut également être provoqué par un mécanisme bloqué, un moteur surchargé, un court-circuit entre phases, un câble moteur endommagé, des données moteur incorrectes ou des réglages inadaptés du régulateur de courant. De même, un défaut de codeur peut résulter d’une panne du capteur lui-même, d’un câble endommagé, de perturbations électromagnétiques, d’une interface incompatible ou d’une configuration incorrecte de la rétroaction.

Si le STOBER MDS5008/L arrête la machine ou signale périodiquement le même défaut, il est utile de transmettre au service technique une photo de la plaque signalétique, le contenu du message et une description du moment où l’arrêt se produit. Cela permet de définir plus rapidement l’étendue du diagnostic et de réduire le temps d’immobilisation.

Comment se déroule le diagnostic du STOBER MDS5008/L ?

Un diagnostic professionnel doit porter à la fois sur le matériel et sur le logiciel. Pour les entraînements STOBER, la conservation de la configuration de la machine est particulièrement importante. Le MDS5008/L peut fonctionner dans un système simple de régulation de vitesse, mais il peut également exécuter des fonctions d’axe plus avancées, utiliser une rétroaction et échanger des données avec l’automate PLC via un bus de terrain industriel.

La famille POSIDRIVE MDS 5000 prend en charge plusieurs méthodes de commande. La documentation prévoit notamment la commande scalaire U/f, la commande vectorielle sans capteur, le mode SLVC-HP, la commande vectorielle en boucle fermée et l’asservissement. La méthode sélectionnée influe sur le comportement de l’entraînement, les données moteur requises et le déroulement du diagnostic.

Lors du contrôle du variateur, les éléments suivants sont notamment analysés :

• l’état du circuit d’entrée et du circuit intermédiaire,
• l’étage de puissance et la présence éventuelle de courts-circuits,
• les circuits d’alimentation de l’électronique de commande,
• l’état des bornes, des connexions et des composants de refroidissement,
• l’historique enregistré des événements et des messages,
• la cohérence des données moteur avec la configuration du variateur,
• les signaux du codeur et les interfaces de rétroaction,
• les entrées et sorties numériques et analogiques,
• la communication avec le système de commande de niveau supérieur,
• le module de paramètres, les équipements optionnels et la version du logiciel.

La configuration de l’appareil s’effectue principalement à l’aide du logiciel POSITool. Il permet de sélectionner les applications STOBER, de modifier les paramètres du moteur et de la machine, de configurer les entrées, les sorties et les consignes, ainsi que de préparer des séquences de commande personnalisées. Le programme et les paramètres peuvent être transférés vers l’entraînement au moyen d’une liaison série RS232.

La fonction Scope est utile pour le diagnostic, car elle permet d’enregistrer les courbes de vitesse, de courant, de couple et d’autres variables. L’analyse de ces courbes aide à distinguer une panne électronique d’un problème mécanique ou d’un réglage incorrect. Par exemple, une augmentation soudaine du courant peut résulter d’un court-circuit, mais elle peut aussi indiquer un mécanisme bloqué ou des paramètres d’accélération trop agressifs.

Que faut-il préparer avant d’envoyer le variateur au service technique ?

• la désignation complète du modèle et une photo de la plaque signalétique,
• le contenu ou le numéro du défaut affiché,
• une description du comportement de la machine avant l’apparition de la panne,
• des informations indiquant si le problème apparaît après le démarrage, pendant le freinage ou sous charge,
• une copie des paramètres ou du projet POSITool, si elle est disponible,
• des informations sur le type de moteur et le codeur utilisés,
• le nom du bus de communication utilisé,
• des informations sur les réparations ou remplacements de composants antérieurs.

L’entraînement peut fonctionner avec différents systèmes de rétroaction via les interfaces X4, X101, X120 et X140, selon le codeur et les équipements optionnels utilisés. Le diagnostic doit donc porter non seulement sur le variateur, mais aussi sur la compatibilité du capteur raccordé, le câblage, le blindage et les réglages de la rétroaction.

L’intégration avec l’automate de niveau supérieur peut être réalisée via PROFIBUS DP, CANopen, EtherCAT, PROFINET ou USS. Le MDS 5000 peut utiliser la machine d’états standard de l’entraînement ou une machine d’états conforme au profil DSP 402. L’absence d’autorisation de fonctionnement peut résulter d’une panne de l’appareil, mais aussi d’un mot de commande incorrect, de l’absence de la séquence d’états requise ou d’une perte de communication.

Si le variateur ne réagit pas au signal de démarrage, il convient de vérifier les états des entrées, le mot de commande, le bus de communication et la configuration de l’application avant de décider de le remplacer. Cela évite d’acheter un appareil alors que la cause réelle de la panne se situe en dehors du variateur.

Quelles sont les causes les plus fréquentes des pannes de variateurs STOBER ?

Les pannes de variateurs industriels résultent généralement d’un événement unique ou d’une exposition progressive à des conditions de fonctionnement défavorables. Les causes typiques comprennent les surcharges, les courts-circuits dans le circuit moteur, une tension d’alimentation instable, une température élevée, l’encrassement de l’intérieur de l’armoire et une circulation d’air insuffisante.

Un paramétrage incorrect peut également être à l’origine du problème. Lors de la mise en service du MDS5008/L, les données moteur doivent être saisies correctement. Elles peuvent être sélectionnées dans l’assistant de conception, lues sur la plaque signalétique électronique ou saisies manuellement. Les réglages comprennent notamment le régulateur de courant, le modèle thermique du moteur, les limites de couple et de vitesse ainsi que la méthode d’analyse du capteur de température.

Des données moteur incorrectes peuvent entraîner une régulation instable, un échauffement excessif, un courant trop élevé ou des problèmes lors de l’accélération. Dans les entraînements en boucle fermée, la configuration correcte du codeur, du sens de comptage et des signaux de référence est également importante.

L’appareil est conçu pour être installé dans une armoire de commande. Il nécessite un refroidissement approprié, une mise à la terre de protection efficace et le respect des distances de montage prescrites. La documentation de la famille MDS 5000 autorise le fonctionnement sur des réseaux TN jusqu’à 480 V ; toutefois, la tension, le courant et la puissance exacts d’un MDS5008/L donné doivent toujours être vérifiés sur la plaque signalétique.

Le moteur doit être équipé d’un système de surveillance de la température ou d’une protection externe contre les surcharges. En l’absence d’une surveillance thermique efficace, les enroulements peuvent surchauffer puis provoquer un court-circuit, entraînant des dommages secondaires au niveau de l’étage de puissance du variateur.

Les interventions à l’intérieur de l’appareil doivent être effectuées exclusivement par du personnel qualifié. Après avoir coupé l’alimentation, il faut attendre jusqu’à cinq minutes afin que les condensateurs du circuit intermédiaire puissent se décharger. L’absence de tension à l’entrée ne signifie pas qu’aucune tension dangereuse n’est présente à l’intérieur du variateur.

Causes typiques des pannes d’un ACOPOS Servo Drive

La réparation d’un ACOPOS Servo Drive nécessite de déterminer si le problème se situe dans le servovariateur lui-même, le moteur, l’installation, le module de communication, le circuit de freinage ou les conditions de fonctionnement de la machine. Le code de défaut indique souvent l’orientation du diagnostic, mais il n’identifie pas toujours sans ambiguïté le composant défectueux.

Les causes les plus fréquentes des pannes du B&R Automation 8V1180.00-2 sont les suivantes :

• endommagement des composants de puissance de l’étage de sortie,
• surcharge de l’entraînement due à un fonctionnement en dehors de la plage d’application,
• court-circuit ou défaut à la terre côté moteur,
• problèmes au niveau du câble moteur ou du blindage,
• endommagement de la résistance de freinage ou du circuit de freinage,
• surchauffe due à une ventilation insuffisante de l’armoire de commande,
• poussière, humidité ou encrassement de l’électronique,
• dommages causés par une surtension ou une coupure d’alimentation,
• erreurs de câblage du frein de maintien,
• problèmes au niveau du module de communication ou du système de rétroaction.

Les protections intégrées contre les surcharges, les courts-circuits et les défauts à la terre contribuent à protéger le servovariateur, mais elles ne remplacent pas un diagnostic. Si l’entraînement signale régulièrement le même défaut, il faut contrôler non seulement l’électronique, mais aussi le moteur, les câbles, la charge mécanique et les conditions de refroidissement.

Réparation du STOBER MDS5008/L ou remplacement du variateur ?

En quoi consiste une réparation professionnelle du POSIDRIVE MDS 5000 ?

La réparation du STOBER MDS5008/L ne doit pas se limiter au remplacement du composant visiblement endommagé. Il est nécessaire d’identifier la cause de la panne, car la remise en service d’un variateur réparé dans une installation défectueuse peut entraîner une nouvelle panne.

Après l’évaluation initiale, des mesures et des essais sont réalisés sur les différentes sections. Selon le résultat du diagnostic, les travaux peuvent comprendre la réparation de l’alimentation, de l’étage de puissance, des circuits de commande, des voies de mesure, des circuits d’entrée et de sortie, des interfaces de communication ou du système de refroidissement.

Quels composants doivent être contrôlés pendant l’intervention ?

• redresseur et circuit intermédiaire,
• composants de l’étage de puissance,
• circuits de commande des transistors de puissance,
• alimentations auxiliaires de l’électronique,
• condensateurs et composants de filtrage,
• voies de mesure du courant et de la tension,
• panneau frontal et afficheur,
• entrées, sorties et connecteurs de commande,
• interfaces de codeur,
• modules de communication,
• ventilateurs, dissipateurs thermiques et circulation de l’air de refroidissement,
• module de paramètres et configuration enregistrée.

Après élimination de la panne, l’appareil doit être soumis à des essais fonctionnels. Il est important de vérifier sa réaction aux commandes, la stabilité des tensions internes, le fonctionnement de la sortie de puissance et la communication. Dans la mesure du possible, les essais doivent inclure un fonctionnement sous charge ou dans des conditions aussi proches que possible de l’application réelle.

Pour un variateur utilisé pour le positionnement ou l’asservissement, il faut également vérifier le système de rétroaction et les réglages de l’axe. Une mise en service correcte exige la compatibilité du variateur, du moteur, du codeur, des modules optionnels et du projet d’application.

Quand la réparation d’un variateur STOBER est-elle rentable ?

La réparation est généralement justifiée lorsque l’appareil fait partie intégrante d’une machine en fonctionnement et que son remplacement par un autre type nécessiterait des modifications de l’armoire de commande, du programme PLC, du câblage, du système de sécurité ou de la configuration de l’axe.

Le maintien du modèle d’origine peut réduire le risque de problèmes de communication et de mise en service. Cela est particulièrement important dans les machines où le POSIDRIVE MDS 5000 fonctionne avec un moteur dédié, un codeur, une application STOBER ou un système de commande de niveau supérieur.

La réparation peut être plus avantageuse lorsque :

• la panne peut être localisée avec précision,
• les cartes principales et les éléments structurels ne sont pas définitivement endommagés,
• une sauvegarde des paramètres ou un module de paramètres fonctionnel est disponible,
• l’achat d’un appareil identique implique un long délai de livraison,
• le remplacement par un autre modèle nécessiterait une modification de la machine,
• la configuration existante de l’axe et de la communication doit être conservée.

Avant de commander un nouveau variateur, il est utile de faire évaluer les dommages. Cela permet de comparer le coût de la réparation avec celui de l’achat, de la configuration, de l’installation et de la remise en service de l’ensemble de l’entraînement.

Quand faut-il envisager l’achat d’un variateur de remplacement ?

L’achat d’un second STOBER MDS5008/L peut être justifié lorsque les dommages touchent plusieurs circuits critiques, que les cartes sont gravement endommagées, que l’appareil a été inondé ou que le coût de la réparation se rapproche de celui d’un exemplaire fonctionnel. Un appareil de remplacement peut également être nécessaire lorsque la priorité est de rétablir immédiatement la production et que le variateur endommagé sera réparé pour servir de pièce de rechange.

Avant l’achat, il convient de comparer la désignation complète, la tension, le courant, la puissance, les équipements optionnels, les connecteurs de rétroaction, le module de communication et la version matérielle. La seule désignation de la famille MDS 5000 ne garantit pas la compatibilité avec une machine donnée.

Lors de l’achat d’un appareil d’occasion, il faut tenir compte de son historique de fonctionnement inconnu. Le variateur peut démarrer sans défaut tout en présentant des composants de refroidissement, des condensateurs ou des circuits de puissance usés. Un appareil destiné à servir de remplacement doit donc être contrôlé avant son installation dans la machine.

Comment réduire le temps d’arrêt de la machine après une panne de l’entraînement ?

L’étape la plus importante consiste à recueillir rapidement les données. Le numéro du défaut, la désignation du variateur, une photo de la plaque signalétique, une sauvegarde du projet POSITool et la description des conditions d’apparition de la panne peuvent réduire considérablement la durée du diagnostic initial.

Il ne faut pas modifier les paramètres au hasard ni initialiser l’appareil sans sauvegarde de la configuration. Dans un entraînement exécutant des fonctions d’axe, la perte du projet peut entraîner des difficultés supplémentaires lors de la mise en service, même si la partie matérielle du variateur est fonctionnelle.

Si le site dispose d’un second variateur compatible, son installation comme solution temporaire peut être envisagée. Avant le démarrage, il faut toutefois confirmer la compatibilité des équipements, du logiciel, du moteur et de la configuration.

Pourquoi le simple transfert du module de paramètres peut-il ne pas suffire ?

Le programme et les paramètres du MDS 5000 peuvent être enregistrés dans un module de paramètres amovible, ce qui facilite la restauration des réglages après le remplacement du variateur. Cela ne signifie toutefois pas que chaque appareil fonctionnera correctement immédiatement après le transfert du module.

Il faut vérifier la compatibilité de la version du logiciel, des options installées, du module de communication, de l’interface du codeur et du moteur raccordé. Après le remplacement, il peut également être nécessaire de contrôler à nouveau le sens du mouvement, les limites, le point de référence et le réglage de l’axe.

Dans les systèmes utilisant POSISwitch, il faut également tenir compte de la configuration de la commande séquentielle des moteurs. Le système peut prendre en charge jusqu’à quatre moteurs ; une affectation incorrecte des paramètres ou un ordre de commutation erroné peut donc entraîner un fonctionnement incorrect de la machine.

Vous avez besoin d’une maintenance du variateur STOBER MDS5008/L ? Transmettez la désignation de l’appareil, la description de la panne et le message affiché. Une analyse technique rapide permettra de déterminer si le problème peut être résolu par une réparation, une restauration de la configuration ou l’utilisation d’un appareil de remplacement fonctionnel. —> Demander une réparation
