Maintenance du variateur ABB ACS800. Remplacement des condensateurs électrolytiques, vérification de l’étage de sortie et nettoyage des systèmes de refroidissement ABB ACS800

La maintenance du variateur ABB ACS800 doit avant tout comprendre le contrôle et le nettoyage du système de refroidissement, l’évaluation des condensateurs électrolytiques du circuit intermédiaire DC ainsi que la vérification de l’étage de puissance avec les transistors IGBT et leurs circuits de commande. Une inspection régulière permet de détecter l’usure avant qu’une panne ne se produise et n’arrête le moteur, la machine ou toute une partie de la ligne de production. Dans le cas de variateurs en service depuis de nombreuses années, un entretien préventif du variateur ABB ACS800 constitue donc non seulement une intervention technique, mais également un moyen de réduire le risque d’un arrêt coûteux.

L’ABB ACS800 est une famille de variateurs de fréquence industriels utilisés pour commander des moteurs électriques triphasés. Les variateurs utilisent la technologie DTC, c’est-à-dire Direct Torque Control, qui permet une commande rapide du couple et de la vitesse. Dans de nombreuses applications, un codeur externe sur l’arbre du moteur n’est pas nécessaire, bien qu’il puisse faire partie du système d’entraînement dans les applications exigeant un retour particulièrement précis.

La grande durabilité du variateur ne signifie toutefois pas que ses composants ne sont pas soumis au vieillissement. Les condensateurs électrolytiques, ventilateurs, connexions électriques, circuits électroniques de commande et composants semi-conducteurs fonctionnent pendant de nombreuses années sous l’influence de la température, des courants de charge, des vibrations et des contaminants présents dans l’environnement industriel.

Appelez : +48 717 500 983

Maintenance du variateur ABB ACS800 – que faut-il contrôler et pourquoi ?

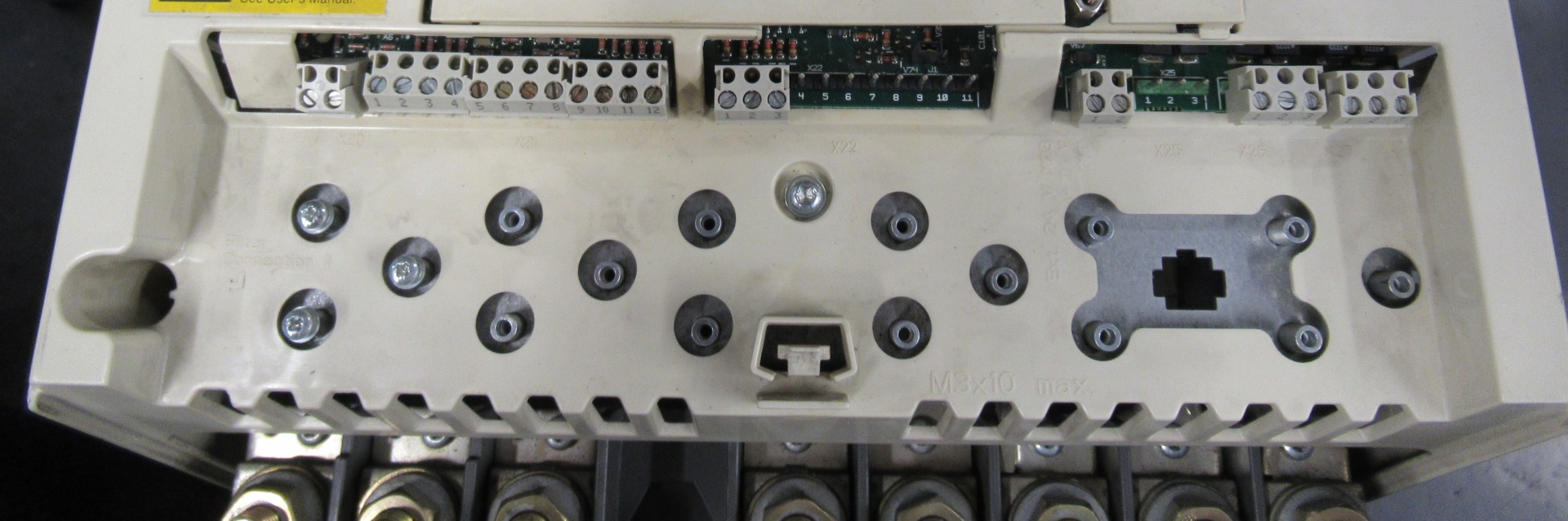

Comment est conçu le variateur ABB ACS800 et quels composants s’usent ?

Pour planifier correctement la maintenance d’un variateur de fréquence ABB, il est utile de comprendre le cheminement de base de l’énergie à travers l’appareil. Dans un entraînement typique, la tension triphasée arrive d’abord à la section redresseur. Après redressement, elle alimente le circuit intermédiaire DC, dont l’un des principaux composants est une batterie de condensateurs électrolytiques.

Les condensateurs stabilisent la tension du bus DC, réduisent son ondulation et stockent l’énergie nécessaire lors des variations dynamiques de charge. L’énergie est ensuite transmise à l’étage de sortie équipé de transistors IGBT. Une commande appropriée des transistors permet de générer en sortie la tension triphasée nécessaire au moteur.

Selon la configuration, le système peut également utiliser un circuit de freinage avec résistance de freinage, qui permet de dissiper une partie de l’énergie renvoyée vers le circuit DC lors du freinage de la machine entraînée.

Du point de vue de la maintenance, les éléments suivants nécessitent une attention particulière :

• les condensateurs électrolytiques du circuit intermédiaire DC,
• les transistors et modules IGBT,
• les circuits de commande des grilles des transistors,
• les ventilateurs principaux et auxiliaires,
• les dissipateurs thermiques et les conduits de circulation d’air,
• les capteurs de courant et les circuits de mesure,
• les cartes électroniques de commande,
• les connecteurs, câbles et connexions du circuit de puissance.

L’usure de l’un de ces éléments peut affecter les autres. Un ventilateur défectueux augmente la température des modules de puissance, une température élevée accélère le vieillissement des condensateurs et la détérioration des paramètres du circuit DC peut accroître la sollicitation des autres composants électroniques.

Quels symptômes indiquent que l’ABB ACS800 nécessite une inspection ?

Le diagnostic du variateur ABB ACS800 est particulièrement recommandé lorsque l’appareil commence à se comporter différemment par rapport à son fonctionnement antérieur. Il ne faut pas attendre l’arrêt complet de l’entraînement.

Parmi les signes d’alerte figurent notamment :

• des alarmes ou arrêts plus fréquents sous forte charge,
• une augmentation de la température du variateur ou de l’armoire de commande,
• un fonctionnement plus bruyant des ventilateurs, des vibrations ou l’arrêt d’un ventilateur,
• une circulation d’air nettement réduite à travers le dissipateur thermique,
• une grande quantité de poussière, d’huile ou d’autres contaminants à l’intérieur de l’appareil,
• des problèmes apparaissant lors de l’accélération ou du freinage du moteur,
• un fonctionnement instable sous charge variable,
• des traces de surchauffe sur les cartes, câbles ou connecteurs,
• une odeur inhabituelle, des décolorations ou des dommages mécaniques sur les composants du circuit de puissance.

Un seul symptôme ne permet pas encore de conclure à la défaillance d’un composant précis. Par exemple, une surchauffe peut être causée aussi bien par un dissipateur obstrué, un ventilateur usé, une température ambiante trop élevée que par des problèmes au niveau de l’étage de puissance lui-même. Un service efficace doit donc inclure des mesures et une analyse de l’ensemble de l’entraînement, et pas seulement le remplacement d’un composant identifié sur la base du premier symptôme.

Si l’ABB ACS800 fonctionne de manière instable, surchauffe ou provoque des arrêts imprévus de la machine, il est recommandé d’effectuer un diagnostic avant le prochain démarrage à pleine charge. Transmettez au service la référence exacte du variateur, une photo de la plaque signalétique, une description de l’application et les codes défaut enregistrés.

Nettoyage du variateur ABB ACS800 et du système de refroidissement

Le nettoyage du variateur ABB ACS800 est l’un des éléments les plus importants de la maintenance, notamment dans les installations où l’air contient des poussières, des fibres, des brouillards d’huile ou d’autres contaminants. Le dissipateur thermique peut sembler propre vu de l’extérieur, alors que ses conduits internes sont déjà partiellement obstrués.

Les dépôts présents entre les ailettes du dissipateur réduisent le débit d’air et détériorent l’échange thermique. Le ventilateur doit fonctionner dans des conditions plus difficiles, tandis que la température des composants semi-conducteurs et de l’électronique augmente. Cela peut entraîner des alarmes thermiques et des arrêts, mais l’accélération à long terme du vieillissement des composants est tout aussi importante.

Que doit comprendre le nettoyage des systèmes de refroidissement de l’ABB ACS800 ?

Un nettoyage professionnel des systèmes de refroidissement de l’ABB ACS800 ne doit pas se limiter à souffler de l’air comprimé dans le boîtier. L’étendue des opérations dépend de la conception et du niveau d’encrassement de l’appareil, mais lors de l’inspection, il convient de vérifier :

• le dégagement des conduits du dissipateur thermique,
• l’état des entrées et sorties d’air,
• la quantité de contaminants accumulés sur l’électronique,
• le fonctionnement du ventilateur principal,
• l’état des ventilateurs auxiliaires et internes,
• les bruits et jeux pouvant indiquer une usure des roulements,
• les connecteurs et câbles d’alimentation des ventilateurs,
• les traces de surchauffe locale.

Dans le cas d’appareils fortement contaminés, un nettoyage mécanique approfondi et un nettoyage chimique correctement adapté peuvent être nécessaires. La méthode doit être compatible avec l’électronique industrielle afin de ne pas endommager les circuits imprimés, les composants électroniques, les isolations ou les connecteurs.

Si le ventilateur présente des roulements usés, fonctionne de manière irrégulière ou n’atteint plus le débit correct, le nettoyage seul ne résoudra pas le problème. Dans ce cas, son remplacement doit être envisagé lors d’un arrêt planifié plutôt que d’attendre une panne pendant la production.

Remplacement des condensateurs dans le variateur ABB ACS800

Le remplacement des condensateurs dans un variateur ABB est l’une des principales opérations liées au vieillissement du variateur. Les condensateurs électrolytiques du circuit DC sont exposés à la température et aux courants d’ondulation pendant toute leur durée de fonctionnement.

Avec le temps, l’électrolyte à l’intérieur du condensateur perd progressivement ses propriétés. La capacité peut diminuer et la résistance série équivalente ESR peut augmenter. Le condensateur filtre alors moins efficacement la tension du circuit intermédiaire et peut générer davantage de chaleur.

Une dégradation avancée peut provoquer :

• une augmentation de l’ondulation de la tension DC,
• une surchauffe excessive des condensateurs,
• un fonctionnement instable de l’entraînement sous forte charge,
• une sollicitation accrue des autres composants du circuit de puissance,
• une défaillance du condensateur,
• des défaillances secondaires des composants électroniques voisins.

C’est pourquoi l’entretien des condensateurs d’un variateur ABB ne doit pas se limiter à une inspection visuelle. L’absence de gonflement ou de fuite ne signifie pas automatiquement qu’un condensateur ancien conserve encore les paramètres nécessaires au fonctionnement du variateur sous charge.

La décision de procéder à un remplacement préventif doit tenir compte de l’âge de l’appareil, de son historique de fonctionnement, de la température ambiante, de la charge, des conditions de refroidissement et des recommandations de maintenance pour la variante ACS800 concernée. Dans des conditions industrielles difficiles, l’intervalle peut être plus court que dans un local électrique propre et climatisé.

Le variateur ABB ACS800 est resté longtemps en stock – faut-il reformer les condensateurs ?

Une situation particulière concerne les variateurs et les modules d’entraînement ABB ACS800 qui sont restés longtemps hors tension. Pendant le stockage, la couche diélectrique des condensateurs électrolytiques peut se détériorer. Les appareils restés inactifs pendant une longue période peuvent donc nécessiter une procédure de reformage des condensateurs avant leur remise en service normale.

Un variateur stocké pendant longtemps ne doit pas être automatiquement raccordé à la pleine tension réseau puis utilisé immédiatement pour démarrer la machine. La méthode de reformage dépend notamment de la durée de stockage et doit être réalisée selon la procédure technique appropriée par une personne disposant des qualifications requises.

Le problème ne concerne pas uniquement les entraînements démontés des machines. Un service de maintenance peut disposer en stock d’un ABB ACS800 de secours acheté plusieurs années auparavant. Si le module doit servir de solution de secours en cas de panne de production, il est utile de vérifier l’état des condensateurs et l’aptitude de l’appareil à être remis en service avant qu’il ne soit réellement nécessaire.

Vérification des étages de puissance du variateur ABB ACS800

Un autre pilier de l’inspection est la vérification des étages de puissance du variateur. Dans l’ACS800, les transistors IGBT responsables de la commutation de la tension de sortie alimentant le moteur jouent un rôle particulièrement important.

Une défaillance de l’étage de sortie peut provoquer l’arrêt immédiat de la machine. Certains problèmes se développent toutefois progressivement ou ne se manifestent qu’à une température donnée, à une certaine tension du bus DC ou sous un courant de charge élevé.

Lors du diagnostic, il est possible d’effectuer aussi bien des mesures statiques des semi-conducteurs que des essais permettant d’évaluer le comportement du circuit dans des conditions plus proches du fonctionnement réel. L’étendue des tests doit être adaptée à l’état de l’appareil et à la nature de la panne signalée.

Pourquoi le contrôle des seuls transistors IGBT peut-il être insuffisant ?

Le module IGBT n’est qu’un des éléments de l’étage de sortie. Les circuits de commande de ses grilles sont également très importants. Ce sont eux qui assurent la commande correcte des transistors au moment approprié.

Un problème au niveau du driver de grille, de l’alimentation du circuit de commande ou du signal de commande peut provoquer une ouverture ou une fermeture incorrecte du transistor. Dans un cas extrême, cela peut entraîner un court-circuit et la destruction des composants de puissance.

Une vérification complète de l’entraînement ABB ACS800 doit donc, selon le cas, comprendre :

• les modules et transistors IGBT,
• les circuits de commande des grilles,
• l’alimentation des drivers,
• les circuits de mesure du courant,
• les capteurs et chaînes de mesure,
• l’état du circuit intermédiaire DC,
• les connexions électriques de l’étage de puissance,
• les traces de surchauffe et de réparations antérieures.

Le diagnostic avant le remplacement d’un module de puissance coûteux est particulièrement important. Installer un IGBT fonctionnel sans identifier la cause de la panne précédente peut entraîner une nouvelle détérioration de la pièce après la remise en service du variateur.

Si l’ABB ACS800 signale des défauts liés au courant, au circuit DC ou à l’étage de puissance, ne limitez pas le diagnostic au remplacement du module IGBT. Faites également vérifier les circuits de commande des grilles, l’alimentation et les chaînes de mesure afin de réduire le risque de nouvelle panne.

Service du variateur ABB ACS800 – diagnostic, réparation ou modernisation ?

Comment se déroule un diagnostic professionnel du variateur ABB ACS800 ?

Un service professionnel de l’ABB ACS800 doit commencer par l’identification de l’appareil et la collecte d’informations sur la panne. Le code défaut est important, mais il ne suffit souvent pas à déterminer la cause du problème.

Les informations utiles comprennent notamment :

• la référence complète du type ACS800,
• le numéro de série et une photo de la plaque signalétique,
• la puissance et la tension de l’appareil,
• les codes défaut et l’historique des alarmes,
• l’information indiquant à quelle phase de fonctionnement le problème apparaît,
• la description du moteur entraîné et de la machine,
• les informations sur les réparations antérieures,
• la durée de stockage si le variateur est resté longtemps inutilisé.

Après l’inspection visuelle, il est possible de procéder aux mesures des circuits de puissance, des condensateurs, des composants de commande et du système de refroidissement. Si la conception de l’appareil et l’équipement du banc d’essai du service le permettent, il est recommandé d’effectuer un test fonctionnel après la réparation plutôt que de terminer les travaux immédiatement après le remplacement du composant défectueux.

Cette approche permet de distinguer une panne isolée d’une usure plus générale de l’entraînement. Cela est particulièrement important pour les appareils fonctionnant depuis de nombreuses années dans des applications où le coût d’un arrêt est élevé.

Quand la réparation d’un ABB ACS800 est-elle pertinente ?

La réparation du variateur ABB ACS800 est souvent justifiée si l’appareil est adapté à la machine existante, si l’installation fonctionne de manière stable et si la panne peut être éliminée sans remplacer la majorité des composants essentiels.

Le service peut notamment constituer une solution avantageuse lorsque le problème concerne :

• le système de refroidissement,
• les ventilateurs,
• les condensateurs,
• certains composants de l’étage de puissance,
• les alimentations et l’électronique auxiliaire,
• les cartes de commande ou certains de leurs circuits,
• les connexions et les pièces d’usure.

La réparation de l’appareil existant peut également limiter l’ampleur des modifications de la machine. Il n’est pas nécessaire de reconstruire immédiatement l’armoire, de modifier l’installation, d’adapter la communication ou de réanalyser tous les paramètres du processus.

Dans les sites disposant de plusieurs ACS800 similaires, il peut également être avantageux d’associer les réparations à la remise en état d’appareils de secours. Cela permet de constituer un stock de service rotatif et de réduire le temps de réaction lors d’une panne ultérieure.

Quand vaut-il mieux envisager une modernisation ou un remplacement de l’ACS800 ?

Toute réparation n’est pas forcément la meilleure solution sur le plan économique. Dans une installation ancienne, il convient de comparer le coût de suppression de la panne actuelle avec la probabilité de nouveaux problèmes et la disponibilité des pièces au cours des prochaines années.

Une modernisation doit être particulièrement envisagée lorsque :

• le variateur présente un historique de pannes répétées,
• plusieurs composants essentiels sont usés simultanément,
• la disponibilité des pièces devient une contrainte pour la maintenance,
• le site souhaite standardiser son parc d’entraînements,
• une modernisation importante de la machine ou de la ligne est prévue,
• le coût d’un arrêt est nettement supérieur à celui d’un remplacement planifié,
• des fonctions ou interfaces disponibles sur des entraînements de nouvelle génération sont nécessaires.

La décision ne doit pas nécessairement se limiter à un choix entre une réparation immédiate et l’achat immédiat d’un nouveau variateur. Souvent, la meilleure stratégie consiste à réparer l’installation existante, puis à préparer une modernisation planifiée lors d’un futur arrêt technique.

Lors du choix d’un appareil de remplacement, il ne faut pas tenir compte uniquement de la puissance en kilowatts. La tension, le courant, le type de charge, la capacité de surcharge, le mode de commande du moteur, le freinage, la communication industrielle, les entrées et sorties, le retour d’information, les conditions environnementales et le mode de montage sont également importants.

Si vous ne savez pas s’il est plus avantageux de réparer l’ABB ACS800, d’acheter un appareil de remplacement ou de moderniser l’entraînement, transmettez la référence du variateur et les données de l’application. Comparer les différentes options avant une panne permet de planifier le remplacement plutôt que de prendre des décisions coûteuses sous la pression d’une production arrêtée.

Comment préparer un ABB ACS800 pour son envoi au service ?

Plus le service reçoit d’informations avec l’appareil, plus il est facile de reproduire les conditions dans lesquelles le problème est apparu. Avant l’expédition, il est utile de préparer :

• une photo de la plaque signalétique,
• la référence complète du type,
• une description du symptôme,
• les codes défaut,
• l’information indiquant si le variateur démarre,
• l’information indiquant si le défaut apparaît immédiatement ou seulement sous charge,
• une description des derniers travaux effectués sur la machine,
• les données du moteur si le problème peut être lié à sa commande,
• les informations sur la durée de stockage de l’appareil.

Si la panne s’est produite brutalement, il ne faut pas multiplier les tentatives de redémarrage sans en déterminer la cause. En cas de court-circuit ou de problème dans le circuit de puissance, de nouvelles mises sous tension peuvent aggraver l’étendue des dommages.

Comment réduire le coût d’un arrêt provoqué par une panne de variateur ?

Pour le service de maintenance, le coût de réparation du variateur ne représente souvent qu’une petite partie du coût total de la panne. L’arrêt de la production, le non-respect du plan de production, l’immobilisation des opérateurs, la perte des matières déjà engagées dans le processus ou la nécessité d’une intervention en dehors des horaires standards peuvent représenter une charge bien plus importante.

C’est pourquoi l’exploitation des anciens systèmes d’entraînement ABB doit reposer sur une combinaison de plusieurs actions :

• maintenance planifiée,
• nettoyage périodique du système de refroidissement,
• contrôle des condensateurs et des composants soumis au vieillissement,
• vérification de l’étage de puissance lors des révisions importantes,
• maintien en stock d’appareils ou de pièces de rechange contrôlés,
• diagnostic des symptômes inquiétants avant qu’ils n’arrêtent la production,
• planification de la modernisation des appareils présentant un risque d’exploitation croissant.

Dans les sites disposant d’un grand nombre de variateurs, il est également recommandé de créer un registre des appareils avec le modèle, l’âge, la date du dernier entretien et l’application. Cela permet de prioriser les inspections des entraînements utilisés sur les machines critiques pour la production.

Vous avez besoin d’un diagnostic, d’une réparation, d’une remise en état ou d’une maintenance d’un ABB ACS800 ? Envoyez la référence du variateur, une photo de la plaque signalétique et une description du problème. Nous pouvons également vous aider à évaluer un appareil de secours, à sélectionner des pièces, à racheter des composants inutilisés ou à planifier la modernisation du système d’entraînement. —> Confier la réparation
