LENZE MP5000DVI n’affiche aucune image. Diagnostic de la connexion DVI, de l’électronique et du système d’alimentation

Si le LENZE MP5000DVI n’affiche aucune image, il ne faut pas immédiatement conclure à une défaillance de la dalle. Un écran noir peut être dû aussi bien à l’absence de signal DVI, à un câble endommagé, à une alimentation 24 V DC instable qu’à une panne de l’électronique interne, du récepteur DVI ou du rétroéclairage LCD. Le diagnostic le plus efficace du Lenze MP5000DVI consiste donc à distinguer le circuit d’alimentation, la source vidéo et la connexion DVI des défauts présents à l’intérieur même du panneau.

Dans un environnement de production, une telle panne peut priver totalement l’opérateur de la visualisation du processus et empêcher l’utilisation normale de la machine. Pour le service maintenance, il est donc important non seulement d’identifier le composant défectueux, mais aussi de répondre rapidement à la question suivante : le panneau peut-il être réparé ou faut-il prévoir un appareil de remplacement ou une modernisation du système ?

Appelez : +48 717 500 983

LENZE MP5000DVI sans image – comment trouver la cause étape par étape ?

Que signifient les LED Power et Fail sur le Lenze MP5000DVI ?

Le panneau lui-même fournit l’une des premières indications de diagnostic. Le Lenze MP5000 DVI est alimenté en 24 V DC et la documentation de cette famille d’appareils prévoit une plage de tension d’entrée de 18 à 30 V DC. La face avant comporte notamment les voyants Power et Fail.

Symptôme	Signification diagnostique	Que vérifier en premier ?
La LED verte Power est allumée	L’appareil est alimenté	Source DVI, câble, signaux DVI et électronique du panneau
La LED rouge Fail clignote	Le signal vidéo est absent	Source vidéo, câble DVI, connecteurs et synchronisation
La LED rouge Fail reste allumée en continu	Un problème lié à l’alimentation est survenu	24 V DC, chutes de tension, protections et section d’alimentation
L’écran reste noir malgré des voyants corrects	Défaillance possible du circuit vidéo, de la dalle ou du rétroéclairage	DVI, récepteur du signal, contrôleur LCD et rétroéclairage

Le comportement des voyants permet de déterminer rapidement l’orientation des mesures suivantes. Il ne suffit toutefois pas à identifier précisément le composant défectueux. Par exemple, la présence de la tension d’alimentation ne signifie pas nécessairement que les convertisseurs internes génèrent les tensions correctes pour toutes les sections électroniques.

Comment distinguer l’absence de signal DVI d’une défaillance du panneau ?

En présence du symptôme « Lenze MP5000DVI sans image », la première étape consiste à déterminer si le signal vidéo atteint réellement le panneau. C’est important, car remplacer ou démonter un moniteur fonctionnel ne résoudra pas le problème si celui-ci provient de l’ordinateur industriel, du contrôleur, de la carte graphique ou du câble.

Une procédure pratique peut être la suivante :

• Connecter la source vidéo de la machine à un moniteur dont le bon fonctionnement est confirmé.
• Si la source fonctionne, connecter le MP5000DVI à une source DVI connue comme fonctionnelle.
• Vérifier le câble DVI et les deux connecteurs afin de détecter d’éventuels dommages mécaniques, desserrages ou salissures.
• Si possible, effectuer un essai avec un autre câble dont le bon fonctionnement est confirmé.
• Observer le comportement de la LED Fail après chaque modification de la configuration.

Ce test croisé permet de répondre rapidement à la question essentielle : l’absence de signal DVI Lenze est-elle générée en amont du panneau ou le problème se trouve-t-il déjà à l’intérieur du MP5000DVI ?

Pourquoi la longueur et la qualité du câble DVI sont-elles importantes ?

Dans une installation industrielle, le câble DVI fonctionne souvent à proximité de variateurs, d’onduleurs, de câbles moteur et d’autres sources de perturbations électromagnétiques. Il faut donc tenir compte non seulement de la continuité des conducteurs, mais également du blindage et des paramètres des paires différentielles utilisées pour la transmission numérique.

Pour une connexion standard, le fabricant prévoit un câble DVI approprié d’une longueur maximale de 2 m. Pour des distances de 2 à 5 m, des kits DVI/USB dédiés étaient utilisés, tandis qu’un extender était prévu pour des distances de 5 à 35 m. Si l’installation a été modifiée, si le câble a été remplacé par un modèle quelconque ou si son cheminement se trouve dans des conditions CEM défavorables, il convient de considérer le câble comme l’un des premiers éléments à diagnostiquer.

La détérioration d’une seule paire différentielle, un problème de blindage ou un mauvais contact dans le connecteur peuvent entraîner une absence totale de synchronisation, même si le câble semble correct au premier regard.

Comment vérifier l’alimentation 24 V DC du Lenze MP5000 DVI ?

Le deuxième domaine fondamental concerne l’alimentation du Lenze MP5000 DVI. Une simple mesure de la tension à la sortie de l’alimentation dans l’armoire de commande peut être insuffisante. La tension doit être vérifiée directement aux bornes du panneau.

Lors du diagnostic, il convient de contrôler :

• la tension 24 V DC à l’entrée du MP5000DVI,
• le comportement de la tension au moment de la mise sous tension du panneau,
• la chute de tension sous charge,
• le niveau d’ondulation,
• l’état de la connexion du conducteur 0 V,
• la connexion de protection PE,
• les bornes, fiches et câbles d’alimentation.

Pourquoi faut-il également mesurer la tension pendant le démarrage ?

L’alimentation peut afficher correctement 24 V à vide tout en étant incapable de maintenir cette tension lors du démarrage du panneau. Une chute momentanée peut provoquer un démarrage incorrect de l’électronique, des réinitialisations de circuits ou des symptômes incohérents pouvant facilement être confondus avec une panne DVI.

Si la tension d’entrée est stable, le diagnostic doit se poursuivre à l’intérieur de l’appareil. Il faut alors vérifier notamment le fusible, les protections d’entrée, les composants de protection contre les surtensions, les condensateurs de filtrage et les convertisseurs DC/DC qui génèrent les tensions nécessaires à l’électronique de commande, au circuit vidéo et aux circuits de l’afficheur.

Un condensateur usé peut se comporter différemment lorsque le panneau est froid et après son échauffement. De même, une défaillance de la section d’alimentation n’entraîne pas toujours l’arrêt complet de l’appareil – une partie de l’électronique peut continuer à fonctionner alors qu’une autre tension auxiliaire est absente ou instable.

Diagnostic DVI : DDC, HPD et signaux TMDS

Si l’alimentation est correcte et que le Lenze MP5000DVI n’affiche toujours aucune image, l’étape suivante consiste à diagnostiquer correctement la connexion DVI. Un simple test de continuité du câble n’est pas toujours suffisant.

Dans le circuit DVI, il convient notamment de vérifier :

• la ligne +5 V utilisée par l’interface,
• le DDC et les lignes SDA/SCL responsables de la communication entre les appareils,
• le Hot Plug Detect, c’est-à-dire HPD,
• l’horloge TMDS,
• les lignes différentielles de données TMDS.

L’absence de l’un des éléments nécessaires à l’établissement de la connexion peut conduire à une situation dans laquelle la source vidéo et le panneau sont physiquement connectés, mais la transmission vidéo proprement dite ne démarre pas.

Une simple mesure de tension au multimètre ne suffit pas pour analyser les signaux TMDS rapides. Il faut disposer d’un équipement de mesure adapté, d’une sonde appropriée et d’une bande passante permettant de vérifier la présence de la transmission sans charger excessivement le circuit analysé.

Que signifie une communication DDC en l’absence de transmission TMDS ?

Si la communication DDC est présente mais que la transmission TMDS est absente, le diagnostic doit principalement porter sur la source vidéo et le processus d’activation du signal vidéo. En revanche, si un signal correct arrive jusqu’au connecteur du panneau et que le MP5000DVI reste noir, les soupçons se portent sur le récepteur DVI interne et la suite de la chaîne de traitement vidéo.

Cela permet d’éviter une situation coûteuse dans laquelle l’ensemble du panneau est remplacé alors que le problème se situe dans l’ordinateur industriel ou sa sortie DVI. L’inverse est également vrai : un câble et une source fonctionnels ne garantissent pas que le signal est correctement traité à l’intérieur du moniteur.

Comment distinguer une panne électronique d’un défaut du rétroéclairage LCD ?

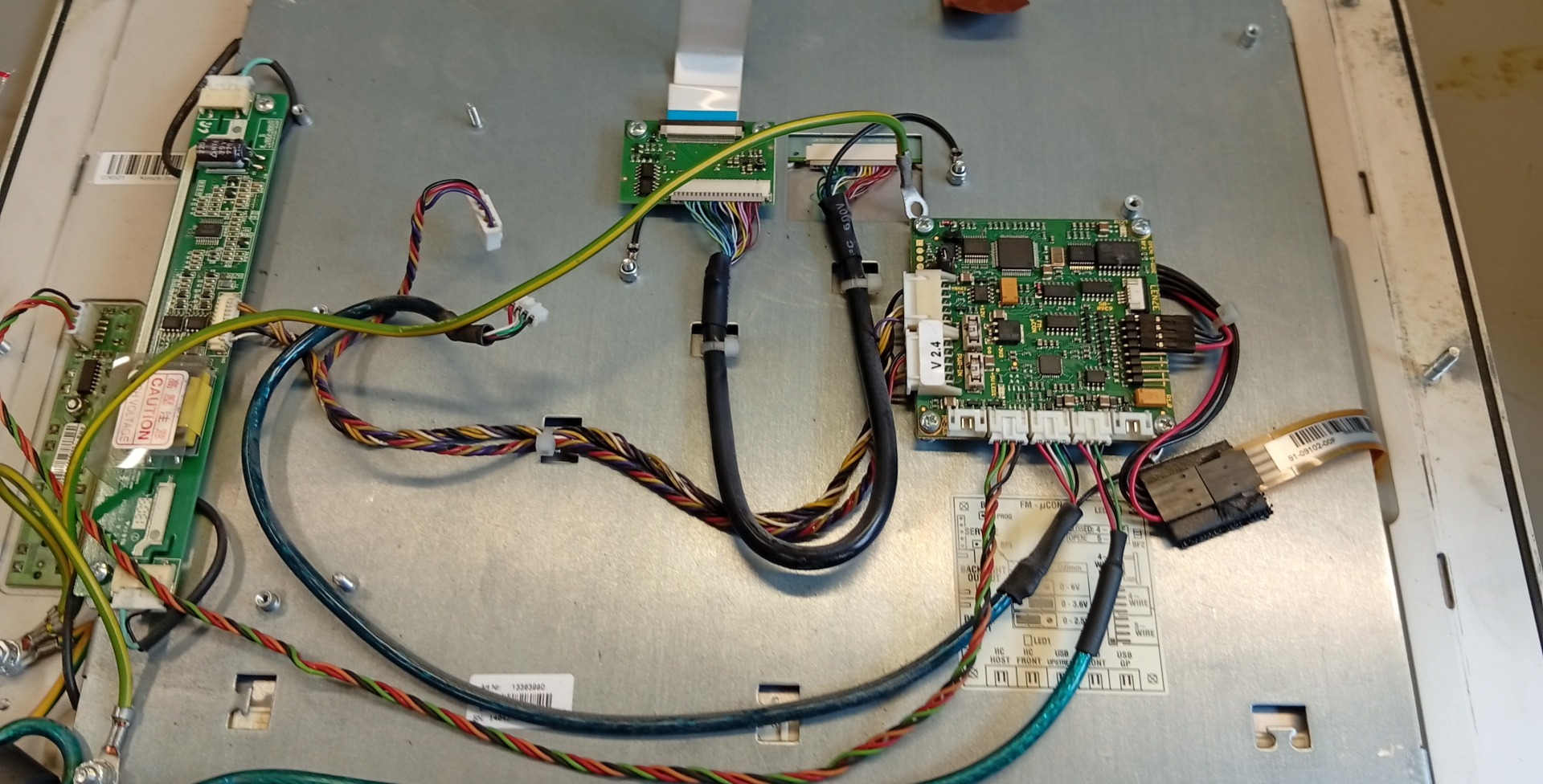

Si le signal vidéo est présent, il faut analyser le chemin de l’image depuis le récepteur DVI jusqu’à la dalle. Le diagnostic peut inclure le récepteur DVI, le scaler ou le contrôleur d’affichage, les tensions d’alimentation de la dalle ainsi que la section responsable du rétroéclairage.

Un simple test visuel peut être très utile. Si une image très faible devient visible lorsqu’une source lumineuse externe est dirigée vers l’écran, cela indique que les données vidéo peuvent atteindre la dalle, tandis que le problème se situe dans la section de rétroéclairage.

Dans ce cas, le remplacement de l’ensemble du circuit DVI ne résoudra pas la panne. Le diagnostic doit se concentrer sur le circuit de commande du rétroéclairage, son alimentation et ses composants de puissance. Si aucune trace d’image n’est visible même avec un éclairage externe, il faut revenir au circuit de traitement du signal, à la commande de la dalle et aux tensions auxiliaires.

Si un signal DVI dont le bon fonctionnement est confirmé atteint le MP5000DVI et que l’écran reste noir, le panneau nécessite un diagnostic électronique au niveau des composants. Le service peut alors déterminer si la section d’alimentation, le récepteur DVI, la commande LCD ou le rétroéclairage doit être réparé.

Réparation Lenze MP5000 DVI – maintenance, remise en état, remplacement ou modernisation ?

Quels composants du MP5000DVI peuvent être diagnostiqués et réparés ?

La réparation du Lenze MP5000 DVI ne signifie pas nécessairement le remplacement complet du panneau. En fonction des résultats des mesures, le service peut se concentrer sur une partie précise de l’appareil.

Les éléments suivants peuvent notamment faire l’objet d’un diagnostic :

• section d’alimentation d’entrée,
• fusibles et composants de protection,
• condensateurs de filtrage,
• convertisseurs DC/DC,
• connecteur et circuit d’entrée DVI,
• récepteur du signal vidéo numérique,
• circuits de commande de l’image,
• alimentation de la dalle LCD,
• circuit de rétroéclairage,
• connexions, connecteurs et éléments mécaniques.

Après la réparation, il ne suffit pas simplement de rétablir l’image. L’appareil doit être contrôlé en fonctionnement, lors de redémarrages répétés et dans des conditions permettant de détecter les défauts intermittents. Cela concerne particulièrement les pannes thermiques et les problèmes de la section d’alimentation.

Quand la réparation du panneau Lenze MP5000 est-elle pertinente ?

La réparation du panneau Lenze MP5000 est particulièrement justifiée lorsque la machine est toujours exploitée et que l’utilisation d’un autre moniteur nécessiterait des modifications mécaniques, électriques ou de mise en service. La réparation du panneau d’origine permet de conserver l’architecture existante de la machine sans projet de migration supplémentaire.

Une réparation mérite notamment d’être envisagée lorsque :

• la défaillance est limitée à une seule section de l’appareil,
• le panneau est par ailleurs en bon état,
• la machine doit rester en service pendant encore plusieurs années,
• la mise en œuvre d’une nouvelle solution serait trop longue,
• le remplacement nécessiterait des modifications de l’installation ou de la mécanique,
• le rétablissement rapide de la configuration d’origine est important.

Il est essentiel d’effectuer un diagnostic avant de prendre une décision. Seuls les résultats des mesures permettent d’évaluer si la remise en état de l’électronique est économiquement justifiée.

Quand faut-il envisager un panneau de remplacement ou une modernisation ?

Toutes les pannes ne doivent pas nécessairement se terminer par une réparation à tout prix. Si l’appareil présente des dommages importants, si plusieurs sections ont déjà été réparées auparavant ou si l’état technique du panneau laisse présager d’autres problèmes potentiels, le remplacement peut être une solution plus rationnelle.

Pour le service maintenance, il est utile de comparer trois scénarios :

Solution	Quand faut-il l’envisager ?
Réparation du MP5000DVI	Lorsqu’il est possible d’éliminer une panne précise tout en conservant la configuration actuelle de la machine
Panneau de remplacement	Lorsque la priorité est de redémarrer la production le plus rapidement possible
Modernisation	Lorsque l’ancien panneau provoque des problèmes récurrents ou qu’une refonte du système de commande est prévue

Lors d’une modernisation, il faut analyser la compatibilité du signal vidéo, de l’alimentation, du fonctionnement du panneau, des dimensions de montage ainsi que de l’ensemble de la configuration de la machine. Le remplacement d’un appareil ne doit pas être effectué uniquement sur la base d’une taille d’écran similaire.

Si la remise en état du MP5000DVI endommagé n’est pas rentable, il est utile de vérifier en parallèle la disponibilité d’un appareil fonctionnel ou la possibilité d’une modernisation. Le service maintenance dispose ainsi de plusieurs options pour remettre la machine en fonctionnement au lieu de dépendre d’une seule voie de réparation.

Service des panneaux Lenze – réparation, remise en état, diagnostic et rachat

Le coût principal d’une panne de panneau ne réside souvent pas dans l’électronique elle-même, mais dans la durée pendant laquelle la machine reste indisponible. Il est donc utile de recueillir dès le premier diagnostic les informations qui permettront de réduire le temps d’intervention du service.

Une panne du MP5000DVI ne signifie pas nécessairement qu’il faut remplacer immédiatement tout le système de visualisation. Un service professionnel spécialisé dans les panneaux Lenze doit commencer par un diagnostic et identifier la cause réelle : alimentation, connexion DVI, électronique numérique, dalle ou rétroéclairage.

Selon l’état de l’appareil, différentes actions sont possibles : réparation, remise en état, recherche d’un panneau de remplacement, sélection de pièces, modernisation ou rachat d’un appareil retiré de la machine. Cela est particulièrement important sur les anciennes lignes de production, où la décision d’achat doit prendre en compte non seulement le prix du panneau, mais aussi le coût de l’arrêt et le temps nécessaire à la mise en service d’une solution alternative.

Si la modernisation de la ligne signifie qu’un Lenze MP5000DVI fonctionnel ou endommagé ne sera plus utilisé, il est également possible d’envisager sa vente à une entreprise spécialisée dans le rachat d’équipements d’automatisation industrielle. Cela permet de récupérer une partie de la valeur des appareils inutilisés stockés par le service maintenance.
