Le ventilateur ZIEHL-ABEGG RH35C-ZID.DG.CR pour filtration-ventilation ne fonctionne pas. Symptômes de panne et réparation express

Si le ventilateur ZIEHL-ABEGG RH35C-ZID.DG.CR ne fonctionne pas, ne démarre pas, perd de la vitesse, fait du bruit ou signale une erreur à l’aide de la LED, la réparation du ventilateur Ziehl-Abegg doit commencer par déterminer si le problème provient de l’électronique ECblue, du moteur, de la commande ou de la partie mécanique. Dans un système de filtration-ventilation, un diagnostic rapide est particulièrement important, car l’arrêt du ventilateur entraîne une diminution du débit d’air, une dégradation des paramètres de l’installation et un risque d’arrêt du processus. Dans de nombreux cas, il n’est pas nécessaire d’acheter immédiatement un appareil neuf complet – il est possible d’effectuer un diagnostic, de réparer l’électronique, de reconditionner la partie mécanique ou de remplacer les composants endommagés.

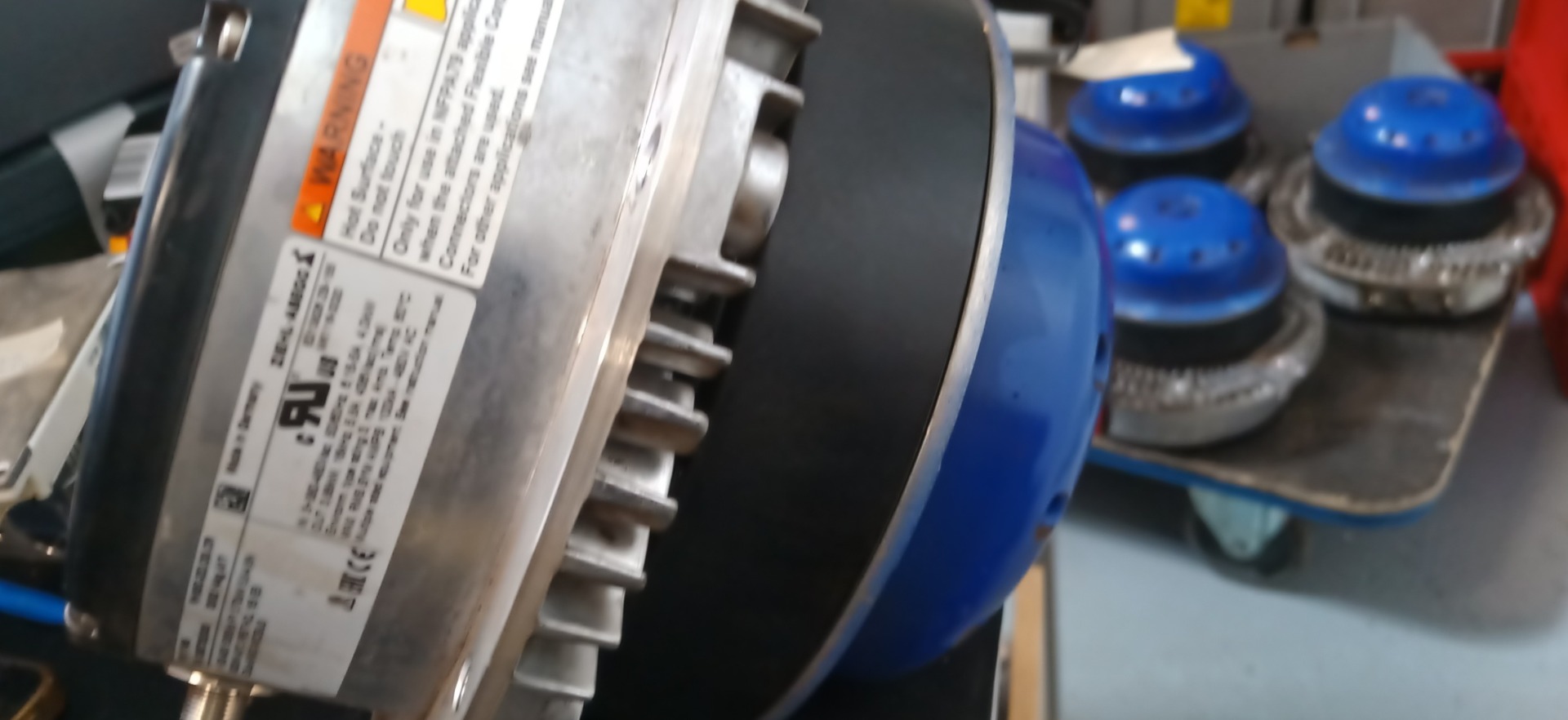

Le modèle RH35C-ZID.DG.CR utilise des solutions de la famille EC, dans lesquelles le moteur et le système de commutation électronique constituent un entraînement intégré. L’absence de rotation ne signifie donc pas nécessairement que le moteur lui-même est endommagé. Le problème peut également provenir du module de puissance, du système de commande, de l’alimentation, du signal de consigne de vitesse, de la communication ou d’un blocage mécanique de la roue.

Appelez : +48 717 500 983

Le ventilateur ZIEHL-ABEGG RH35C-ZID.DG.CR ne fonctionne pas – symptômes et causes de panne

Quels sont les symptômes les plus fréquents d’une panne du ventilateur Ziehl-Abegg ?

Les symptômes d’une panne du ventilateur Ziehl-Abegg peuvent être très variés. Certaines défaillances entraînent l’arrêt immédiat de l’entraînement, tandis que d’autres se développent progressivement et se manifestent pendant longtemps uniquement par une augmentation du bruit, des vibrations ou une vitesse instable.

Symptôme	Cause possible	Éléments à contrôler
Le ventilateur ne démarre pas	Absence d’alimentation, blocage de l’entraînement, panne de l’électronique ECblue ou absence de signal de commande	Alimentation, code LED, commande et libre rotation de la roue
Le ventilateur démarre puis s’arrête	Problème du module de puissance, de température, d’alimentation ou de commande	Codes de diagnostic, tension d’alimentation et conditions de refroidissement
Aucune réaction à une modification de la consigne de vitesse	Signal de commande endommagé ou absent, problème d’entrée de commande ou de communication	Signal 0–10 V/PWM ou communication correspondant à la version concernée
Bourdonnement, sifflement ou grincement important	Roulements usés, frottement de la roue ou problème mécanique	Roulements, roue et alignement de l’ensemble
Fortes vibrations	Déséquilibre de la roue, aubes sales ou endommagées, usure des roulements	État de la roue et équilibrage dynamique
Surchauffe	Surcharge, refroidissement insuffisant de l’électronique, dommage mécanique ou encrassement	Débit d’air, dissipateur thermique, roulements et électronique
LED de diagnostic clignotante	Code de défaut ECblue actif	Nombre de clignotements au cours d’un cycle

Dans la pratique de la maintenance, il est particulièrement important de détecter les changements qui apparaissent avant l’arrêt complet. Une augmentation progressive du bruit, de nouvelles vibrations ou une hausse de température peuvent constituer les premiers signes d’une défaillance des roulements ou d’un déséquilibre de la roue.

Le ventilateur RH35C-ZID.DG.CR a cessé de fonctionner ? Notez le nombre de clignotements de la LED, prenez une photo de la plaque signalétique et décrivez le comportement de l’appareil avant la panne. Ces informations permettent de commencer le diagnostic et de définir l’étendue de l’intervention beaucoup plus rapidement.

Que signifient 6 clignotements LED et l’erreur ECblue Failure power module ?

L’un des principaux signaux de diagnostic des entraînements ECblue est le code transmis par la LED. Si la LED effectue 6 clignotements au cours d’un même cycle, cela correspond, sur les versions ECblue concernées, à l’erreur Failure power module, c’est-à-dire à une défaillance liée au module de puissance.

La cause peut être un court-circuit à la masse, un court-circuit dans le circuit moteur ou une défaillance de l’étage de puissance. Lors d’un diagnostic professionnel, les composants électroniques chargés de convertir et de fournir l’énergie au moteur sont également contrôlés.

Code LED	Signification rencontrée dans le diagnostic ECblue	Orientation du diagnostic
5 ×	Motor blocked	Vérifier si la roue n’est pas bloquée mécaniquement
6 ×	Failure power module	Diagnostic du module de puissance, du moteur et des courts-circuits à la masse
7 ×	Tension du circuit intermédiaire trop faible	Contrôle des conditions d’alimentation et de l’électronique d’entrée
8 ×	Tension du circuit intermédiaire trop élevée	Contrôle de l’alimentation et des conditions de fonctionnement de l’entraînement
9 ×	Période de refroidissement du module de puissance	Contrôle de la surcharge, de la température et de l’état de l’étage de puissance

L’interprétation exacte du code doit toujours être vérifiée dans la documentation correspondant à la version ECblue concernée et à la désignation complète de l’appareil. Lors d’une demande de service, il est donc recommandé d’indiquer non seulement le nombre de clignotements, mais également la référence complète figurant sur la plaque signalétique.

Une réinitialisation de l’alimentation supprime-t-elle une panne du module de puissance ?

Couper l’alimentation pendant une durée appropriée peut effacer l’état de défaut enregistré et permettre une nouvelle tentative de démarrage, mais une réinitialisation ne répare pas physiquement un module de puissance endommagé. Si le code réapparaît après le redémarrage, des tentatives répétées de remise sous tension ne doivent pas remplacer un diagnostic.

En cas de court-circuit permanent, de semi-conducteurs de puissance endommagés, de dégradation des composants du circuit intermédiaire ou de défaillance du moteur, le problème continuera à se reproduire jusqu’à l’élimination de sa cause réelle.

Défaillance du moteur EC Ziehl-Abegg ou de l’électronique – comment les différencier ?

Une défaillance du moteur EC Ziehl-Abegg peut, vue de l’extérieur, ressembler à une panne électronique. Dans les deux cas, le ventilateur peut ne pas démarrer, s’arrêter lors d’une tentative de démarrage ou générer un code d’erreur.

Le simple constat que « le moteur ne tourne pas » ne suffit donc pas pour commander un nouveau ventilateur. Il faut distinguer les parties électrique, électronique, commande et mécanique.

Problèmes d’alimentation, de commande PWM et de Modbus RTU

L’absence de fonctionnement du ventilateur peut résulter d’un problème situé en dehors de l’entraînement lui-même. Selon la version de l’appareil, il convient notamment de prendre en compte :

• une tension d’alimentation absente ou incorrecte,
• des baisses ou hausses momentanées de tension,
• un signal de consigne de vitesse incorrect,
• l’absence de signal PWM ou 0–10 V sur les versions utilisant ce type de commande,
• un problème de communication Modbus RTU sur les versions concernées,
• une défaillance de l’entrée de commande,
• des problèmes de câblage, de blindage ou de connexions,
• une surchauffe de l’électronique,
• la présence d’humidité ou de saletés dans la partie électronique.

Dans les installations de filtration-ventilation, la poussière et l’humidité sont particulièrement dangereuses. Les contaminants qui se déposent à proximité de l’électronique peuvent détériorer les conditions de refroidissement, tandis que l’humidité favorise la corrosion et la formation de chemins conducteurs indésirables.

Roulements, roue et déséquilibre mécanique

Une panne du ventilateur Ziehl-Abegg n’est pas toujours d’origine électronique. Les roulements et la roue constituent des causes très fréquentes de problèmes en fonctionnement.

L’usure des roulements peut provoquer :

• des grincements,
• des sifflements,
• une augmentation du bruit mécanique,
• des vibrations transmises à la structure,
• une augmentation locale de la température,
• un jeu croissant de la roue.

L’encrassement de la roue peut accélérer le problème. Si la poussière s’accumule de manière irrégulière sur les aubes, elle modifie la répartition des masses de l’ensemble en rotation. À grande vitesse, cela entraîne une augmentation des vibrations et une charge supplémentaire sur les roulements.

Après le remplacement des composants mécaniques, le simple montage de roulements neufs peut donc ne pas suffire. Dans certains cas justifiés, il est également nécessaire de nettoyer et d’effectuer un équilibrage dynamique de la roue.

Pourquoi un ventilateur de filtration-ventilation perd-il en performance ?

Le ventilateur peut continuer à tourner alors que le système de filtration-ventilation fonctionne nettement moins bien. La baisse des performances peut être due à l’encrassement de la roue, à une limitation du débit, à l’usure mécanique, à l’impossibilité d’atteindre la vitesse de consigne ou à un problème de commande.

En pratique, il est donc utile d’analyser non seulement l’état « fonctionne / ne fonctionne pas », mais également l’évolution du débit d’air, du bruit de fonctionnement, de la vitesse et de la consommation électrique. Pour le service maintenance, cette observation peut permettre de planifier une réparation avant l’arrêt complet de l’installation.

Réparation express d’un ventilateur Ziehl-Abegg – diagnostic, reconditionnement ou remplacement ?

Comment se déroule le diagnostic du ZIEHL-ABEGG RH35C-ZID.DG.CR étape par étape ?

La réparation express d’un ventilateur Ziehl-Abegg nécessite un diagnostic méthodique. La plus grande perte de temps consiste à remplacer des composants au hasard sans avoir déterminé la cause réelle de la panne.

1. Relever la référence de l’appareil. Il faut noter le modèle complet, les données de la plaque signalétique et le numéro d’identification disponible.
2. Lire la LED de diagnostic. Il faut compter le nombre de clignotements au cours d’un cycle répétitif.
3. Inspection visuelle. Il convient de vérifier les câbles, les connexions, les traces de surchauffe, les saletés, l’humidité et l’état de la roue.
4. Mise hors tension sécurisée de l’appareil. Avant toute intervention mécanique, l’appareil doit être déconnecté et sécurisé contre toute remise sous tension.
5. Évaluation mécanique de la roue. Une fois l’appareil sécurisé, il faut vérifier si la roue tourne librement et s’il existe des points durs, des frottements ou des grincements.
6. Contrôle de l’alimentation et des signaux de commande. Les paramètres correspondant à la version précise de l’entraînement sont vérifiés.
7. Diagnostic en atelier. Si la panne se situe à l’intérieur de l’électronique ou du moteur, les mesures complémentaires sont réalisées par un service qualifié sur un banc d’essai correctement équipé.
8. Essai après réparation. L’appareil doit être contrôlé en termes de stabilité du démarrage, de vitesse, de température, de vibrations et de réaction aux commandes.

Attention : ECblue contient de l’électronique de puissance et des composants qui peuvent rester à un potentiel dangereux même après la coupure de l’alimentation. L’ouverture de l’entraînement et les mesures sur les circuits internes ne doivent pas être effectuées de manière improvisée sur l’installation. Le diagnostic interne doit être confié à un service correctement équipé.

Vous observez 6 clignotements LED ou le ventilateur ne termine pas son démarrage ? Transmettez au service le modèle complet, une photo de la plaque signalétique, le code LED ainsi que l’information indiquant si la roue faisait du bruit ou vibrait avant la panne. Cela permet de distinguer plus rapidement un problème électronique d’une défaillance mécanique.

Que comprend une réparation complète d’un ventilateur Ziehl-Abegg ?

Une réparation complète d’un ventilateur Ziehl-Abegg doit éliminer la cause du problème et pas seulement supprimer ses symptômes. L’étendue de l’intervention dépend du résultat du diagnostic.

En cas de problèmes électroniques, il peut être nécessaire de diagnostiquer l’étage de puissance, les composants du circuit intermédiaire, les circuits d’alimentation, les entrées de commande et la carte électronique. Dans le cadre d’un service hors garantie, la possibilité de réparer ou de remplacer les composants est évaluée après vérification de l’étendue des dommages.

Du côté mécanique, le reconditionnement peut comprendre le remplacement des roulements usés, l’élimination des contaminants, le contrôle de l’état de la roue et son équilibrage dynamique. Cette opération est particulièrement importante lorsque des vibrations ou un encrassement irrégulier des aubes étaient présents avant la panne.

Si le problème résulte de facteurs externes, il faut également en identifier la source. Un ventilateur réparé peut de nouveau tomber en panne si l’installation présente toujours des paramètres d’alimentation incorrects, des problèmes de commande, une température excessive, de l’humidité ou un fort empoussièrement.

Réparer ou acheter un remplacement pour le RH35C-ZID.DG.CR – quelle solution est la plus rentable ?

La décision entre réparation et remplacement doit prendre en compte non seulement le prix du ventilateur lui-même, mais également le coût de l’arrêt, la disponibilité de la version adaptée et le temps nécessaire à la remise en service de l’installation.

Situation	Solution généralement à envisager
Électronique endommagée, autres composants en bon état	Diagnostic et réparation de l’appareil
Roulements usés et moteur fonctionnel	Reconditionnement de la partie mécanique
Modèle identique indisponible	Réparation de l’appareil existant ou sélection d’un remplacement compatible
Dommages importants sur plusieurs sections	Comparaison du coût de réparation avec celui du remplacement
Modernisation de l’ensemble de l’installation	Sélection d’une nouvelle solution après analyse des paramètres techniques et de la commande
Arrêt critique de la production	Évaluation parallèle des possibilités de réparation rapide et de la disponibilité d’un appareil de remplacement

Comment choisir le bon ventilateur de remplacement ?

Il ne faut pas choisir un remplacement uniquement en fonction du diamètre de la roue ou d’un aspect similaire. Lors du remplacement du RH35C-ZID.DG.CR, il convient de tenir compte de la désignation complète de la version ainsi que des paramètres de l’installation.

Les éléments importants comprennent notamment :

• les paramètres d’alimentation,
• le débit et le point de fonctionnement requis,
• la pression,
• la vitesse de rotation,
• les dimensions mécaniques,
• le type de montage,
• le sens du flux d’air et la conception de la roue,
• le type de signal de commande,
• l’interface de communication,
• les conditions environnementales

Remplacer le ventilateur par un modèle choisi au hasard de dimensions similaires peut entraîner un débit d’air incorrect, des problèmes de commande ou la nécessité de modifier davantage l’installation.

Vous ne trouvez pas de RH35C-ZID.DG.CR identique ? Avant d’acheter un autre ventilateur, il est utile de vérifier la possibilité de réparer l’unité existante ainsi que la compatibilité d’un éventuel remplacement. Une photo de la plaque signalétique et les données de l’installation accélèrent considérablement la sélection.

Comment réduire le coût d’un arrêt de l’installation de filtration-ventilation ?

Pour la production, le coût le plus élevé n’est pas nécessairement celui de la réparation elle-même, mais le temps d’attente nécessaire au diagnostic et à la remise en service de l’installation. C’est pourquoi, en cas de panne d’un ventilateur critique, il est utile de recueillir dès le départ autant d’informations que possible.

Il ne faut pas jeter l’unité endommagée ni commander un appareil de remplacement au hasard avant une évaluation technique. Si la cause est liée au module électronique, aux roulements ou à un dommage mécanique localisé, le reconditionnement du ventilateur Ziehl-Abegg peut permettre de conserver un appareil déjà adapté mécaniquement et au niveau de la commande au système existant.

Pour les machines critiques, il peut également être judicieux de prévoir un appareil de secours en rotation ou un remplacement préalablement vérifié, notamment si l’installation utilise une version ancienne ou difficile à obtenir du ventilateur.

Service, reconditionnement, modernisation et rachat d’équipements Ziehl-Abegg

Le service des ventilateurs Ziehl-Abegg peut s’inscrire dans une approche plus globale de la maintenance des équipements responsables de la ventilation, du refroidissement et de la filtration-ventilation. Selon l’état de l’appareil, il est possible d’envisager un diagnostic, une réparation de l’électronique, un reconditionnement de la partie mécanique, la sélection d’un appareil de remplacement ou la modernisation de l’installation.

Dans le cas d’équipements retirés de l’exploitation, il est également utile de vérifier la possibilité de leur rachat ou de leur utilisation comme source de pièces détachées, au lieu de laisser des unités défectueuses sans utilisation ultérieure.

Cette approche est particulièrement importante pour les services maintenance et achats, car elle permet de prendre une décision en fonction de l’état technique réel, de la disponibilité des pièces et du coût de l’arrêt, et pas uniquement du prix d’un ventilateur neuf.

Quelles informations envoyer au service pour obtenir rapidement un devis ?

Pour accélérer le diagnostic et l’établissement d’un devis pour la réparation d’équipements Ziehl-Abegg, préparez :

• une photo du ventilateur complet,
• une photo nette de la plaque signalétique,
• la désignation complète RH35C-ZID.DG.CR ou celle d’un autre modèle,
• le nombre de clignotements de la LED,
• une brève description des symptômes,
• l’information indiquant si du bruit, des vibrations ou une surchauffe étaient présents avant l’arrêt,
• une description du mode de commande du ventilateur, si elle est connue,
• l’information indiquant si la panne provoque un arrêt de production,
• le délai de réalisation requis.

Plus la demande est précise, plus il est facile de déterminer immédiatement la bonne orientation du diagnostic et de décider si la meilleure solution sera la réparation, le reconditionnement, le service, la sélection d’un remplacement ou la modernisation.

La production est à l’arrêt à cause d’une panne du ZIEHL-ABEGG RH35C-ZID.DG.CR ? Envoyez la référence de l’appareil, une photo de la plaque signalétique, le code LED et une description de la panne. Cela permettra de commencer la qualification pour la réparation et d’évaluer la solution la plus rapide pour remettre l’installation en service. —> Demander une réparation
