Le variateur Lenze EVS9329 signale des erreurs – par où commencer le diagnostic ?

Que faut-il savoir sur le variateur de fréquence Lenze EVS9329 ?

Le Lenze EVS9329 est un variateur de fréquence industriel appartenant à la gamme 9300 vector. Ce modèle est conçu pour commander les entraînements de machines et d’installations industrielles, y compris dans les applications nécessitant un contrôle plus précis de la vitesse et du couple. L’EVS9329 utilise une commande vectorielle et est prévu pour une puissance nominale de 30 kW avec une alimentation de 400 V et de 37 kW avec une alimentation de 480 V.

L’appareil offre de nombreuses possibilités d’intégration avec l’automatisation de la machine. Outre les bornes d’alimentation L1, L2 et L3, la sortie moteur U, V et W ainsi que le bus DC +UG/-UG, le variateur dispose d’entrées et de sorties numériques et analogiques, d’une interface AIF, d’un bus système CAN, d’une entrée de fréquence numérique et d’une sortie de fréquence. Cela signifie que lors du diagnostic d’une panne, il faut prendre en compte non seulement l’étage de puissance lui-même, mais également les signaux de commande et de communication.

Le retour d’information joue également un rôle important. Le connecteur X8 permet l’utilisation d’un codeur incrémental TTL ou d’un codeur SinCos, ainsi que d’un capteur de température KTY. Les bornes T1 et T2 peuvent quant à elles fonctionner avec une thermistance PTC ou un contact thermique du moteur. Des signaux incorrects provenant de ces circuits peuvent affecter le fonctionnement de l’ensemble du système d’entraînement et doivent être contrôlés lors de la recherche de la cause d’une panne.

Comment vérifier les erreurs et l’historique des alarmes du Lenze EVS9329 ?

L’une des fonctions les plus importantes lors du diagnostic de l’EVS9329 est le tampon d’historique de huit événements. Il enregistre aussi bien les erreurs actives que les erreurs précédentes, ainsi que des informations sur le moment et la fréquence de leur apparition. Cette fonction est particulièrement importante dans le cas de pannes intermittentes, lorsque le variateur fonctionne correctement la plupart du temps et que l’arrêt ne se produit que sous une charge particulière ou à une étape précise du cycle de la machine.

Lors du diagnostic, il est également possible de consulter des informations sur la vitesse actuelle du moteur, la tension moteur, la tension du circuit DC, le courant, la température du dissipateur thermique, la température du moteur ainsi que le taux d’utilisation du variateur. La comparaison du code d’erreur avec les paramètres présents immédiatement avant l’arrêt peut considérablement réduire la zone de recherche de la cause.

Le paramétrage peut notamment être effectué à l’aide du pupitre XT EMZ9371BC fonctionnant avec l’interface AIF. Le pupitre permet de configurer la commande, les entrées et sorties, les régulateurs, le retour d’information, le CAN ainsi que les fonctions de surveillance. L’EVS9329 peut mémoriser quatre jeux de paramètres, qui peuvent également être copiés entre différents appareils. Après le transfert d’une configuration, il convient toutefois de vérifier sa compatibilité avec le moteur concerné, l’affectation des bornes et l’application de la machine.

Le variateur arrête la machine et les erreurs réapparaissent malgré la réinitialisation des alarmes ? Le simple effacement du message ne supprime pas sa cause. L’analyse de l’historique des événements, des paramètres de fonctionnement et des composants du variateur permet d’identifier la source du problème avant le prochain arrêt imprévu.

Principaux codes d’erreur du Lenze EVS9329

Dans les désignations contenant la lettre « x », le premier chiffre indique la réaction du variateur : 0 signifie TRIP, 1 message et 2 avertissement. Le code d’erreur doit toujours être analysé en tenant compte des conditions dans lesquelles la panne est apparue.

OC1 (0011) – surintensité dans le câble moteur

L’erreur OC1 indique une surintensité dans le câble moteur. Les causes possibles comprennent notamment un court-circuit, un problème au niveau du câble moteur, des temps d’accélération ou de décélération trop courts ou une anomalie dans le système de retour d’information.

Si OC1 commence soudainement à apparaître dans une installation qui fonctionnait auparavant de manière stable, il convient de vérifier aussi bien l’état du variateur que les câbles et le moteur. La réinitialisation répétée du variateur sans identification de la source de la surintensité peut entraîner de nouveaux arrêts de la machine.

OC3 (0013) – surcharge pendant l’accélération

Le code OC3 est lié à une surcharge survenant pendant l’accélération. Des rampes d’accélération trop courtes constituent l’une des causes possibles. L’alarme peut également apparaître lorsque le système mécanique oppose une résistance trop importante ou lorsque le variateur est soumis à une charge supérieure à celle prévue pour un cycle de fonctionnement donné.

Lors du diagnostic de l’erreur OC3, il est donc important de déterminer si le problème apparaît à un moment précis du mouvement. Cette information permet de distinguer un problème de paramètres ou de charge d’une panne qui survient indépendamment du cycle de la machine.

OC6 (0016) – surcharge thermique du moteur I²xt

OC6 indique un dépassement de la charge thermique admissible du moteur calculée par la fonction I²xt. Les causes peuvent être des accélérations fréquentes et prolongées avec un courant élevé ou un fonctionnement permanent du moteur en surcharge.

L’apparition de l’erreur OC6 constitue un signal important pour le service maintenance, car elle indique qu’il ne faut pas analyser uniquement la température du variateur lui-même. Il peut également être nécessaire de vérifier la charge du moteur ainsi que les caractéristiques du cycle de fonctionnement de la machine.

OU (2020) – tension du circuit DC trop élevée

L’erreur OU indique une tension trop élevée dans le circuit DC. Elle peut notamment apparaître en raison d’une importante quantité d’énergie générée lors du freinage. Dans ce cas, il convient de vérifier les conditions de freinage ainsi que les composants chargés de gérer cette énergie, notamment la résistance de freinage ou le système de récupération d’énergie, s’ils sont présents dans l’application concernée.

LU (1030) – tension du circuit DC trop faible

LU indique une tension trop faible dans le circuit DC. En présence de cette alarme, l’une des premières étapes consiste à vérifier la tension secteur ainsi que les câbles d’alimentation. Si l’alimentation est correcte mais que l’erreur continue à réapparaître, un diagnostic plus approfondi du variateur peut être nécessaire.

OH (0050) – surchauffe du dissipateur thermique

Le code OH apparaît lorsque la température du dissipateur thermique dépasse 90°C. Il convient en premier lieu de vérifier les conditions de refroidissement, la température à l’intérieur de l’armoire électrique ainsi que la propreté du dissipateur thermique.

Pour les appareils EVS9327-EVS9329, la température ambiante maximale est de +50°C. Parallèlement, au-dessus de +40°C, le courant de sortie nominal doit être réduit de 2,5% pour chaque degré Celsius supplémentaire. Les conditions thermiques dans l’armoire peuvent donc avoir une influence directe sur la possibilité d’utiliser le variateur à pleine charge.

Si OC1, OC3, OC6, OU, LU ou OH réapparaît régulièrement après l’effacement de l’alarme, il est recommandé de faire diagnostiquer l’appareil avant le prochain arrêt de production. Une détection précoce de la cause peut permettre de planifier la réparation au lieu d’intervenir uniquement après l’immobilisation complète de la machine.

Comment la fonction I²xt aide-t-elle à diagnostiquer la surcharge du moteur ?

Depuis la version logicielle 8.1, la série 9300 vector utilise la fonction I²xt, qui permet une surveillance sans capteur de la charge thermique du moteur. Le variateur calcule la sollicitation thermique à partir du courant moteur mesuré et la valeur calculée reste mémorisée même après la coupure de l’alimentation.

La fonction de surveillance est notamment associée aux paramètres C0066, C0120, C0127 et C0128. Le système peut générer un avertissement OC8 ou un déclenchement OC6 si la charge thermique dépasse les valeurs seuils définies.

Cette fonction est particulièrement utile dans les applications comprenant des démarrages fréquents, de longues accélérations, des charges variables ou un fonctionnement prolongé avec un courant élevé. Le diagnostic peut ainsi prendre en compte non seulement les valeurs instantanées du courant, mais également la charge thermique cumulée du moteur.

L’erreur provient-elle du variateur, du moteur ou de l’installation ?

L’une des erreurs fréquentes lors du traitement d’une panne de variateur consiste à supposer automatiquement que l’affichage d’un code d’alarme signifie que l’électronique du variateur est endommagée. En pratique, le code indique avant tout qu’un état anormal a été détecté.

La cause peut se situer dans plusieurs domaines :

• variateur – le problème peut concerner l’électronique, le circuit de puissance, le refroidissement ou les circuits de mesure,
• moteur – la surcharge, la température et les signaux provenant des éléments de surveillance doivent être pris en compte,
• câblage – les câbles moteur, les câbles d’alimentation et les circuits de signal doivent être pris en compte,
• retour d’information – les signaux du codeur et la configuration du retour d’information sont importants,
• alimentation – des anomalies peuvent notamment provoquer l’alarme LU,
• processus de la machine – une charge excessive, une accélération ou un freinage brusque peuvent provoquer des alarmes récurrentes.

Un diagnostic professionnel du variateur Lenze EVS9329 doit donc permettre de trouver la cause du problème et ne pas se limiter à l’effacement du code d’erreur.

Réparation du Lenze EVS9329 et remise en état de fonctionnement du variateur

Comment se déroule le diagnostic du variateur Lenze EVS9329 ?

En cas d’erreurs récurrentes, la première étape doit consister à recueillir des informations sur les circonstances dans lesquelles la panne apparaît. Le code d’erreur, le moment du cycle de la machine auquel l’arrêt se produit, la charge du moteur ainsi que l’information indiquant si le problème survient après l’échauffement de l’appareil ou également immédiatement après le démarrage sont particulièrement utiles.

Dans le cas de l’EVS9329, le tampon de huit événements ainsi que les paramètres disponibles dans le variateur lui-même constituent des sources de données importantes. Il est notamment possible d’analyser le courant, la tension DC, la tension moteur, la température du dissipateur thermique et du moteur ainsi que le taux d’utilisation du variateur.

Les étapes suivantes doivent dépendre de la nature de l’alarme. En cas de surintensité, il faut prendre en compte le circuit moteur et les conditions de charge ; en cas d’erreurs de tension, l’alimentation et le circuit DC ; et en cas de surchauffe, les conditions de refroidissement ainsi que la charge réelle du variateur.

Si le contrôle de base de l’installation ne révèle aucun problème évident et que le variateur continue à signaler des alarmes, l’étape suivante doit être un diagnostic professionnel de l’appareil en atelier. Il permet d’évaluer si les composants du Lenze EVS9329 peuvent être réparés et si le variateur peut être remis en état pour poursuivre son exploitation.

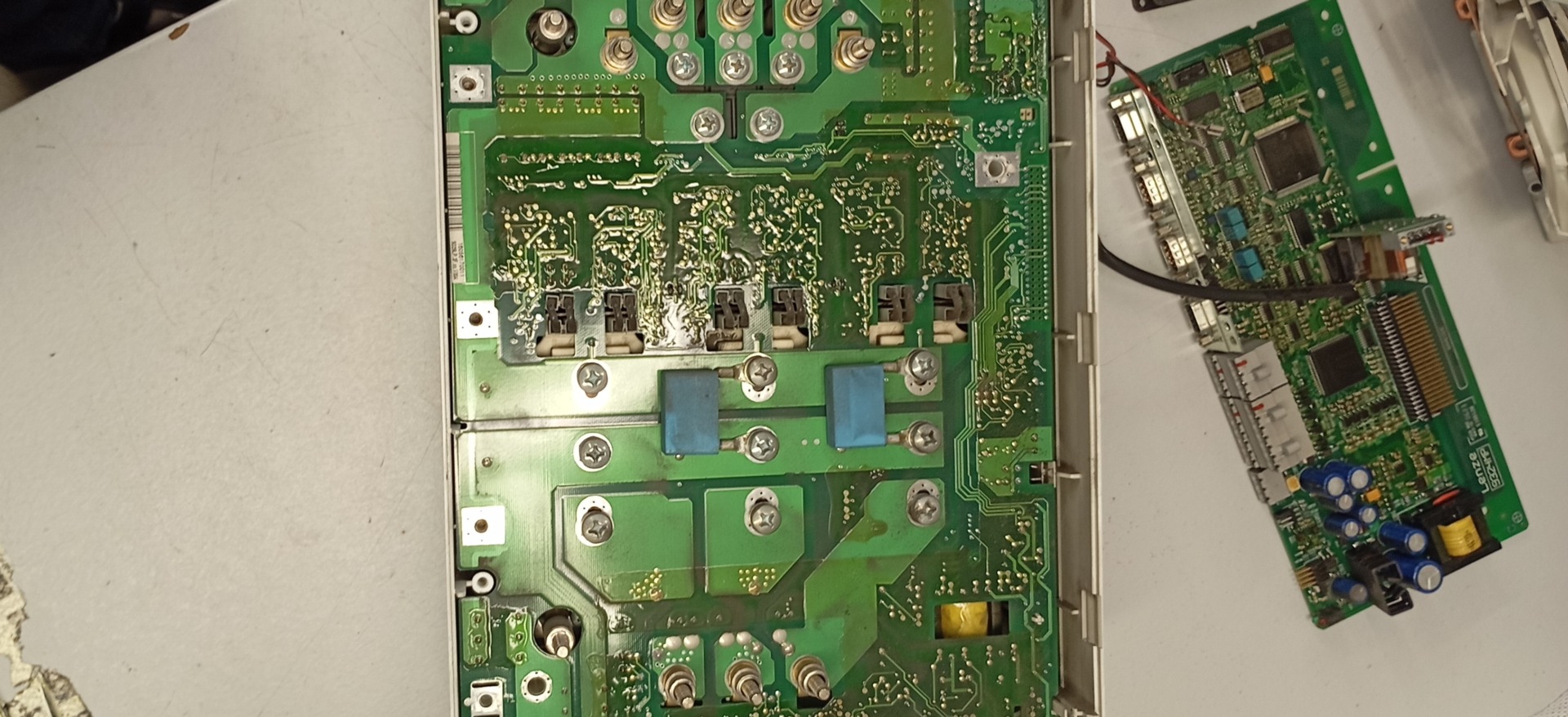

Quand la réparation des composants du Lenze EVS9329 est-elle pertinente ?

La réparation peut être particulièrement justifiée lorsque l’EVS9329 fait partie d’une machine en fonctionnement dont le système de commande et la configuration ont été préparés pour ce variateur précis. Dans ce cas, le remplacement de l’appareil par une autre solution peut nécessiter une configuration supplémentaire ainsi que le contrôle des signaux d’entrée et de sortie, du retour d’information et de la communication.

La possibilité de mémoriser quatre jeux de paramètres et de copier les réglages à l’aide du pupitre XT EMZ9371BC est également importante. Cette fonction peut faciliter le remplacement du variateur, mais le simple transfert des paramètres ne remplace pas la vérification de la compatibilité de la configuration avec le moteur et la machine.

Si le dommage peut être réparé, la réparation du Lenze EVS9329 peut permettre de conserver la configuration existante de l’installation et d’éviter les modifications liées à l’intégration d’un autre type de variateur.

Réparation du Lenze EVS9329-ES et EVS9329-EPV004

Dans les installations industrielles, on peut notamment rencontrer des appareils portant les désignations Lenze EVS9329-ES ou Lenze EVS9329-EPV004. Lors d’une demande de service, il est recommandé de communiquer la désignation complète de l’appareil, le code d’erreur ainsi qu’une description aussi précise que possible du comportement de la machine.

Dans le cadre de prestations telles que la réparation du Lenze EVS9329-ES, le service du Lenze EVS9329-ES, la réparation du Lenze EVS9329-EPV004 ou le service du Lenze EVS9329-EPV004, il est essentiel de déterminer si le problème se situe réellement à l’intérieur du variateur. Cela permet d’éviter qu’un variateur en état de fonctionnement soit remplacé et que la même alarme réapparaisse après le redémarrage de la machine en raison d’une panne externe.

Réparer ou remplacer le variateur Lenze EVS9329 ?

La décision de réparer ou de remplacer l’appareil ne doit pas tenir compte uniquement du coût du variateur lui-même. Pour la production, les facteurs essentiels sont avant tout le temps nécessaire à la remise en service de la machine ainsi que les risques liés à sa remise en route.

La réparation du variateur existant peut être avantageuse lorsque l’appareil fonctionne avec un système de commande déjà configuré, un codeur, un moteur et un bus CAN. Le remplacement peut en revanche constituer une solution appropriée si les dommages sont importants ou si un appareil de remplacement correctement sélectionné est disponible.

Il ne faut cependant pas choisir un appareil de remplacement uniquement sur la base de sa puissance nominale. Le mode de commande, les connecteurs, le retour d’information, la configuration des signaux et le mode de communication avec la machine sont également importants.

Vous ne savez pas s’il est plus rentable de réparer ou de remplacer l’EVS9329 ? La vérification de l’appareil avant l’achat d’un autre variateur permet de prendre une décision sur la base de l’état réel de l’équipement et non uniquement du code d’erreur affiché sur la machine.

Sécurité lors des interventions sur le Lenze EVS9329

Le diagnostic d’un variateur de fréquence nécessite le respect des règles de sécurité applicables aux équipements d’électronique de puissance. Dans le cas de l’EVS9329, il est particulièrement important de savoir que les bornes de puissance peuvent rester sous tension pendant au moins 3 minutes après la coupure de l’alimentation.

Cela signifie que la simple coupure de l’alimentation de la machine n’entraîne pas immédiatement la disparition des tensions dangereuses à l’intérieur de l’appareil. Les interventions sur les circuits de puissance doivent être réalisées par des personnes disposant des qualifications appropriées et conformément aux procédures de sécurité en vigueur dans l’établissement.

Si le variateur LENZE EVS9329 signale des erreurs, arrête régulièrement la machine ou ne permet pas un fonctionnement stable sous charge, il est recommandé d’effectuer un diagnostic complet plutôt que de se limiter à des réinitialisations successives. Le service et la réparation du Lenze EVS9329 peuvent contribuer à rétablir le bon fonctionnement de l’appareil, à réduire le risque d’arrêts imprévus et à prendre une décision éclairée quant à la poursuite de l’exploitation du variateur réparé.

Vous avez besoin d’un diagnostic ou d’une réparation de votre variateur LENZE EVS9329 ? Contactez notre service technique et communiquez-nous la désignation complète de l’appareil, le code d’erreur affiché ainsi qu’une description du comportement de la machine. Ces informations facilitent le démarrage du diagnostic et la planification des opérations nécessaires à la remise en état du variateur. —> Confier la réparation
