Le servovariateur YASKAWA SGDV-1R9D01A peut-il être réparé et reconditionné au lieu d’être remplacé ?

Oui. Le servovariateur Yaskawa SERVOPACK SGDV-1R9D01A peut être réparé et faire l’objet d’un reconditionnement complet, et pour de nombreuses pannes typiques, cette solution est techniquement et économiquement plus justifiée qu’un remplacement immédiat de l’appareil. Un diagnostic de l’étage de puissance, de l’alimentation auxiliaire ainsi que de l’état du stratifié PCB est toutefois essentiel. Si la carte n’a pas été fortement carbonisée ou détruite mécaniquement, une réparation au niveau des composants, le remplacement des éléments d’usure et un nouveau test du variateur sous charge sont possibles.

Dans le cas d’une machine de production, la décision ne doit pas être prise uniquement sur la base du prix d’un nouveau servovariateur. Il faut également prendre en compte la durée de l’arrêt, la disponibilité d’un appareil compatible, la nécessité de reconfigurer l’axe ainsi que les risques liés à la modernisation du système de commande. C’est pourquoi une réparation professionnelle du Yaskawa SGDV peut constituer le moyen le plus rapide de remettre en service une machine existante.

Appelez-nous : +48 717 500 983

Quand la réparation du Yaskawa SGDV-1R9D01A est-elle préférable à son remplacement ?

Que faut-il savoir sur le Yaskawa SERVOPACK SGDV-1R9D01A ?

Le SGDV-1R9D01A appartient à la famille Yaskawa Sigma V, également appelée Sigma-5. Il s’agit d’un servoamplificateur SERVOPACK conçu pour fonctionner dans des systèmes d’entraînement de précision de machines industrielles. La version 1R9D est un appareil de classe 400 V pouvant fonctionner avec un servomoteur correctement sélectionné d’une puissance allant jusqu’à environ 0,5 kW.

Principaux paramètres du Yaskawa SGDV-1R9D01A

Paramètre	Valeur ou caractéristique
Famille	Yaskawa Sigma V / Sigma-5
Type d’appareil	SERVOPACK / servoamplificateur
Alimentation du circuit principal	Triphasée 380–480 V AC
Alimentation du circuit de commande	24 V DC
Courant de sortie nominal	1,9 A
Courant instantané maximal	5,5 A
Puissance maximale du moteur compatible	0,5 kW
Retour	Codeurs 13, 17 et 20 bits selon la version
Indice de protection	IP10

Le faible indice de protection signifie que les conditions à l’intérieur de l’armoire de commande ont une grande importance pour la durée de vie de l’électronique. La poussière, un refroidissement insuffisant, une température élevée et les contaminations peuvent accélérer le vieillissement des composants et augmenter la charge thermique de l’électronique de puissance.

Lors du choix d’un appareil de remplacement, il ne suffit pas de se baser uniquement sur la puissance. Il faut vérifier la référence complète du servovariateur, la tension, l’interface de commande, le modèle du servomoteur, le type de codeur, le câblage ainsi que les paramètres de l’axe. C’est l’une des raisons pour lesquelles la réparation du SGDV-1R9D01A existant peut réduire l’ampleur des travaux nécessaires à la reprise de la production.

Quels symptômes peuvent indiquer une panne du servovariateur Yaskawa SGDV ?

Une panne du servovariateur ne signifie pas toujours une absence totale d’alimentation. Certains défauts n’apparaissent que lors du démarrage, du freinage ou lorsque l’axe fonctionne sous une charge plus importante. Parmi les signes nécessitant un diagnostic figurent notamment :

• absence de disponibilité du variateur pour le fonctionnement,
• alarmes répétées après le démarrage de l’axe,
• arrêt du servovariateur pendant l’accélération ou sous charge,
• fonctionnement instable ou problèmes de positionnement,
• échauffement excessif de l’appareil,
• redémarrages irréguliers de l’électronique de commande,
• problèmes apparaissant uniquement après l’échauffement de la machine,
• odeur inhabituelle, traces de surchauffe ou décoloration des composants électroniques.

Le code d’alarme constitue un indice de diagnostic important, mais il ne doit pas être considéré comme une indication univoque du composant défectueux. Un même symptôme peut être provoqué par une panne interne du servovariateur, un problème du servomoteur, du codeur, des câbles, de l’alimentation ou des conditions de fonctionnement de la machine.

Si la panne a été précédée d’un court-circuit, d’une surtension, d’une surchauffe ou d’une détérioration manifeste de l’étage de puissance, des tentatives répétées d’effacement de l’alarme et de redémarrage de l’appareil peuvent aggraver les dommages. Dans ce cas, un diagnostic en atelier est préférable.

Quels composants tombent le plus souvent en panne dans le Yaskawa Sigma V ?

Dans les servovariateurs fonctionnant depuis de nombreuses années, on peut distinguer à la fois les composants soumis au vieillissement naturel et ceux qui sont endommagés brutalement lors d’une surcharge électrique ou thermique.

Condensateurs électrolytiques du bus DC

Les condensateurs du circuit intermédiaire fonctionnent sous haute tension et à température élevée. Avec le vieillissement, leurs caractéristiques peuvent se dégrader et leur ESR, c’est-à-dire leur résistance série équivalente, peut augmenter. Cela peut entraîner une ondulation de tension plus importante, des pertes thermiques supplémentaires ainsi qu’une charge croissante sur les autres composants du circuit.

Un reconditionnement professionnel du Yaskawa SGDV devrait donc inclure une évaluation des condensateurs basée sur des mesures et sur leur état réel, et non uniquement sur une inspection visuelle externe.

Transistors IGBT et modules de puissance IPM

L’une des pannes les plus graves est l’endommagement de l’étage de sortie chargé de commander le courant du servomoteur. Un transistor IGBT ou un module de puissance intégré peut se mettre en court-circuit. Dans ce cas, le simple remplacement du semi-conducteur endommagé n’est pas toujours suffisant.

Il faut également vérifier les drivers de grille, les composants de protection, l’opto-isolation, les résistances ainsi que les autres éléments de la chaîne de commande. Un défaut secondaire non éliminé dans le driver peut entraîner une nouvelle destruction du module neuf après la remise en marche.

Redresseur et circuit d’alimentation

Des dommages peuvent également apparaître dans le redresseur d’entrée, le circuit de charge du bus DC et les composants limitant le courant d’appel. Un relais usé du circuit de charge progressive peut provoquer des problèmes lors du démarrage correct du variateur.

Alimentation auxiliaire SMPS

Le servovariateur nécessite des tensions supplémentaires pour alimenter le processeur, l’électronique de commande, les drivers ainsi que les circuits de mesure. Une panne de l’alimentation auxiliaire SMPS peut donc provoquer des symptômes apparemment incohérents : de l’absence totale de fonctionnement à un démarrage instable de l’électronique.

Système de refroidissement et liaisons thermiques

Les ventilateurs, dissipateurs thermiques et matériaux thermoconducteurs ont un impact direct sur la température des semi-conducteurs de puissance. Lors du reconditionnement, il est utile de vérifier l’état du refroidissement, d’éliminer les salissures accumulées et de renouveler les liaisons thermiques lorsque l’état de l’appareil l’exige.

Pourquoi les servovariateurs SGDV tombent-ils en panne ?

Dans la pratique industrielle, une panne résulte rarement d’une seule cause. La durée de vie de l’électronique dépend de l’ensemble des conditions d’exploitation auxquelles l’appareil est soumis pendant de nombreuses années.

• une température élevée dans l’armoire de commande accélère le vieillissement des condensateurs et des matériaux isolants,
• une ventilation défaillante augmente la température de l’étage de puissance,
• la poussière et les contaminants conducteurs dégradent les conditions d’isolation du PCB,
• les surcharges de l’axe augmentent la sollicitation des transistors de puissance,
• les problèmes du servomoteur ou du câble moteur peuvent endommager secondairement l’étage de sortie,
• l’instabilité de l’alimentation et les surtensions sollicitent le redresseur, le bus DC et les circuits de protection,
• le vieillissement naturel des composants entraîne une dégradation progressive de leurs caractéristiques.

C’est pourquoi la réparation des servovariateurs Yaskawa Sigma ne doit pas s’arrêter à la découverte du premier composant brûlé. Il faut également déterminer pourquoi ce composant a été endommagé, car si la cause subsiste, une nouvelle panne peut survenir après le remontage du variateur dans la machine.

Quand le reconditionnement d’un Yaskawa SGDV est-il rentable ?

Le reconditionnement d’un Yaskawa SGDV est particulièrement pertinent lorsque la carte principale et la structure d’isolation de l’appareil sont en bon état et que la panne concerne des composants remplaçables de l’électronique de puissance, de l’alimentation ou des éléments d’usure.

Les cas pouvant être réparés comprennent notamment :

• l’endommagement des transistors ou du module de puissance,
• une défaillance des drivers de grille,
• un redresseur endommagé,
• une panne de l’alimentation SMPS,
• l’usure des condensateurs électrolytiques,
• des problèmes du circuit de précharge,
• l’usure du ventilateur ou une dégradation du refroidissement,
• des dommages localisés aux composants de la chaîne de commande.

Du point de vue de la maintenance, le coût de l’alternative est également important. L’achat d’un autre servovariateur peut impliquer un délai d’attente pour la pièce, la vérification de la compatibilité, la restauration des paramètres et une nouvelle mise en service de l’axe. Si le SGDV-1R9D01A d’origine peut être remis en état, cela limite souvent le nombre de variables lors du redémarrage de la machine.

Votre machine est à l’arrêt à cause d’un Yaskawa SGDV-1R9D01A ? Pour une première évaluation, il est utile de préparer une photo de la plaque signalétique, le code d’alarme, une description du comportement de l’axe, le modèle du servomoteur associé ainsi que des informations sur ce qui s’est produit immédiatement avant la panne. Cela permet de commencer le diagnostic plus rapidement et d’évaluer la possibilité d’une réparation express du servovariateur Yaskawa.

Quand le servovariateur SGDV-1R9D01A ne doit-il plus être réparé ?

Le critère le plus important est l’état structurel du stratifié PCB. Les conséquences d’un arc électrique puissant survenu lors d’un court-circuit du module de puissance ou d’une défaillance brutale de composants du circuit intermédiaire sont particulièrement dangereuses.

Une température élevée peut entraîner la carbonisation du stratifié. Un matériau carbonisé perd ses bonnes propriétés isolantes et peut créer un chemin conducteur. Dans un appareil fonctionnant sous haute tension, cela implique un risque de nouveau claquage, même après la reconstruction des pistes visiblement endommagées.

Il est techniquement possible d’usiner localement le matériau endommagé et de reconstruire les connexions, mais un PCB fortement brûlé ne doit pas être reconditionné à tout prix. S’il est impossible de rétablir des distances d’isolement appropriées et l’intégrité de la structure, le remplacement de l’appareil ou la modernisation du système constitue une solution plus sûre.

Dans ce cas, un service professionnel doit clairement informer le client que la poursuite de la réparation n’est pas justifiée. Une solution alternative peut consister à sélectionner un appareil de remplacement, à moderniser l’axe ou à faire racheter le servovariateur défectueux pour pièces.

Comment se déroule une réparation et un reconditionnement professionnels du Yaskawa Sigma V SGDV ?

Comment commence le diagnostic d’un Yaskawa SGDV ?

Une réparation professionnelle du Yaskawa Sigma V SGDV commence par un diagnostic, et non par le remplacement aléatoire de composants. La première étape consiste à déterminer l’étendue des dommages et à vérifier si l’appareil peut être remis en service en toute sécurité après réparation.

Les éléments suivants peuvent notamment être vérifiés :

• l’état visuel du PCB et des composants de puissance,
• la présence de carbonisation et de traces d’arc électrique,
• les transistors IGBT ou le module IPM,
• le redresseur d’entrée,
• le circuit du bus DC,
• les condensateurs électrolytiques et leurs paramètres,
• le circuit de charge progressive,
• l’alimentation auxiliaire SMPS,
• les drivers de grille et l’isolation des signaux,
• le système de refroidissement,
• l’électronique de retour et de commande.

Ce n’est qu’après cette qualification qu’il est possible de déterminer si la réparation d’un seul circuit suffit ou si un reconditionnement complet du Yaskawa SERVOPACK SGDV est plus approprié.

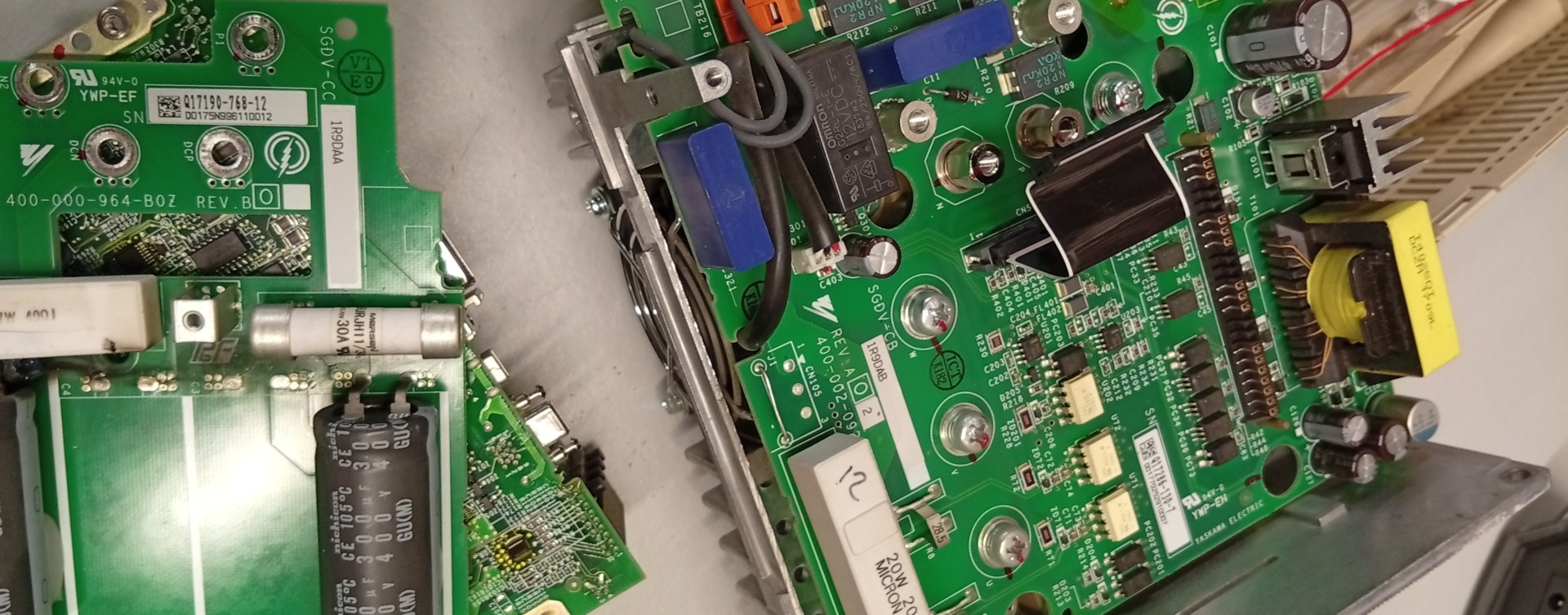

En quoi consiste la réparation au niveau des composants de l’étage de puissance ?

Une réparation au niveau des composants consiste à intervenir directement sur les composants réels de l’appareil. Si un IGBT ou un module IPM est en court-circuit, le semi-conducteur endommagé est remplacé, mais sa chaîne de commande est également vérifiée.

Selon le résultat du diagnostic, la réparation peut comprendre :

• le remplacement de l’IGBT ou du module de puissance endommagé,
• la remise en état des drivers de grille,
• le remplacement des optocoupleurs endommagés,
• la réparation du redresseur d’entrée,
• le reconditionnement de l’alimentation auxiliaire,
• le remplacement des condensateurs usés,
• le remplacement des relais et autres composants auxiliaires usés,
• l’entretien du système de refroidissement,
• le renouvellement des liaisons thermiques entre les semi-conducteurs et le dissipateur.

L’objectif n’est pas uniquement de faire démarrer le variateur sur un banc de service. Le système réparé doit rester stable lorsqu’il commence à commander un véritable servomoteur et à fournir le courant requis par l’axe de la machine.

Que comprend le reconditionnement complet d’un servovariateur ?

Le reconditionnement est un processus plus étendu que la simple élimination d’une panne ponctuelle. Son objectif est également de réduire le risque qu’un autre composant fortement usé du même appareil tombe en panne peu après la réparation.

Après la réparation, l’électronique peut être soigneusement nettoyée de la poussière, des dépôts et des résidus de procédé. Pour les constructions correctement qualifiées, il est possible d’utiliser une technologie de nettoyage par ultrasons. Le PCB peut ensuite être de nouveau protégé par un revêtement électro-isolant approprié.

L’état des dissipateurs thermiques, de la ventilation et des matériaux thermoconducteurs est également contrôlé. Cela est particulièrement important dans l’électronique de puissance, car même un module électriquement fonctionnel utilisé à une température trop élevée aura une durée de vie réduite.

Pourquoi faut-il tester le servovariateur sous charge ?

Le fonctionnement de l’afficheur et l’absence d’alarme ne constituent pas une preuve suffisante qu’un servovariateur a été correctement réparé. Certains problèmes n’apparaissent que lorsqu’un courant plus important circule, lors de variations dynamiques de vitesse ou lorsque la température de l’étage de puissance augmente.

C’est pourquoi l’étape finale d’une réparation professionnelle des servovariateurs Yaskawa SGDV devrait être un test sur banc d’essai avec un servomoteur compatible et un retour correctement configuré.

Pendant les tests, il est notamment possible de vérifier :

• le démarrage correct du SERVOPACK,
• la stabilité de la régulation du courant,
• le fonctionnement de la boucle de positionnement,
• la lecture des informations du codeur,
• la réaction aux commandes de contrôle,
• le comportement pendant l’accélération et le freinage,
• le fonctionnement sous charge nominale,
• le comportement lors de variations de charge de courte durée,
• la température des modules de puissance et du système de refroidissement,
• l’absence de réapparition des alarmes.

Le test sous charge est particulièrement important après la réparation des IGBT, IPM, drivers de grille, alimentations et composants du circuit DC. Il permet de contrôler l’appareil dans des conditions beaucoup plus proches du fonctionnement réel de la machine qu’un simple démarrage du variateur sans moteur.

Un Yaskawa SGDV reconditionné peut-il redevenir fiable ?

Oui, à condition que la cause de la panne ait été correctement identifiée, que les composants endommagés et usés aient été remplacés, que le PCB ait conservé des propriétés d’isolation appropriées et que le variateur ait passé des tests fonctionnels et sous charge complets.

Il ne faut toutefois pas réduire la qualité du reconditionnement au seul remplacement des composants. La fiabilité ultérieure dépend également de la qualité des pièces utilisées, de la technologie de montage, de la dissipation thermique, de la propreté du PCB ainsi que de l’élimination de la cause initiale de la panne.

C’est pourquoi un service Yaskawa professionnel devrait combiner diagnostic au niveau des composants, reconditionnement, contrôle de sécurité et tests avec un véritable système servo. Seul un tel processus permet de réutiliser l’appareil dans une machine de production sur une base fiable.

Comment préparer l’appareil pour une réparation express ?

Si la machine est à l’arrêt et que chaque heure supplémentaire représente un coût de production perdue, il est utile de transmettre au service autant d’informations que possible avant même l’expédition de l’appareil.

Préparez :

• la référence complète, par ex. Yaskawa SGDV-1R9D01A,
• une photo de la plaque signalétique,
• le code d’alarme affiché,
• une description du comportement du variateur avant l’arrêt,
• le modèle du servomoteur associé,
• des informations indiquant si le défaut est apparu pendant le démarrage, le fonctionnement ou le freinage,
• des informations sur un éventuel court-circuit, une surtension ou une panne du moteur,
• des informations indiquant si une surchauffe ou un fonctionnement instable s’étaient déjà produits auparavant,
• les copies disponibles des paramètres de l’appareil.

Cet ensemble d’informations raccourcit l’étape d’identification initiale du problème et facilite la planification du diagnostic. En cas de panne critique, il est utile d’indiquer immédiatement qu’une réparation express du servovariateur Yaskawa est nécessaire en raison de l’arrêt de la ligne ou de la machine.

Réparation, reconditionnement, modernisation ou rachat – quelle solution choisir ?

Toutes les pannes ne nécessitent pas la même décision. La meilleure solution dépend de l’état de l’appareil et de l’importance de la machine pour le processus de production.

• La réparation est adaptée lorsqu’il existe un défaut précis et localisé pouvant être éliminé en toute sécurité.
• Le reconditionnement est pertinent lorsque, en plus de la panne, une usure naturelle des composants résultant de nombreuses années d’exploitation est visible.
• La modernisation est justifiée lorsque le servovariateur n’est qu’un des nombreux composants obsolètes du système ou lorsque l’état de l’appareil rend toute réparation sûre impossible.
• Le rachat peut être une solution pour les appareils endommagés ou devenus inutiles après une modernisation et permet de récupérer une partie de la valeur de l’électronique inutilisée.

Dans le cas du Yaskawa SGDV-1R9D01A, il est donc préférable de commencer par un diagnostic. Seuls les résultats des mesures permettent de déterminer si la meilleure solution est la réparation du Yaskawa SGDV, le reconditionnement complet du Yaskawa Sigma V, le remplacement de l’appareil ou la modernisation de l’ensemble du système d’entraînement.

Si votre Yaskawa SERVOPACK SGDV-1R9D01A a cessé de fonctionner, ne supposez pas immédiatement qu’il est nécessaire d’acheter un nouveau variateur. Confiez l’appareil à un diagnostic au niveau des composants. Après vérification de l’étage de puissance, du bus DC, de l’alimentation, du PCB et de l’électronique de commande, il est possible de déterminer l’étendue réelle des dommages et d’évaluer si une réparation ou un reconditionnement permettra de remettre plus rapidement la machine en production. —> Demander une réparation
