Le servovariateur B&R Automation ACOPOS ne fonctionne plus après les fortes chaleurs. Où faire réparer un ACOPOS ?

Si le servovariateur B&R Automation ACOPOS ne fonctionne plus après les fortes chaleurs, n’a pas de signal READY, signale une surchauffe, une erreur DC bus ou coupe l’axe au démarrage, le problème concerne le plus souvent une surcharge thermique de l’électronique de puissance, de l’alimentation auxiliaire, des condensateurs DC-link, du circuit de freinage, du feedback moteur ou des conditions de fonctionnement dans l’armoire de commande. Dans une telle situation, il ne suffit pas d’effacer l’erreur. Le variateur doit être contrôlé en atelier, car les composants semi-conducteurs et les condensateurs peuvent avoir été affaiblis thermiquement.

Les servovariateurs ACOPOS fonctionnent dans les systèmes de motion control, les machines CNC, les lignes d’emballage, les systèmes de positionnement, les axes synchrones et les systèmes multiaxes. Leur panne signifie souvent l’arrêt d’un axe précis et, en pratique, également l’arrêt de toute la machine ou ligne de production. C’est pourquoi un diagnostic rapide est important non seulement sur le plan technique, mais aussi sur le plan économique : il limite le coût de la production perdue, le risque de dommages secondaires et le temps d’attente avant la remise en service de la machine.

Chez RGB Elektronika, nous réalisons le diagnostic, le service, la réparation, la régénération et les tests des servovariateurs B&R Automation ACOPOS. Nous vérifions non seulement les éléments endommagés du variateur, mais aussi la cause possible de la panne : température de fonctionnement, ventilation de l’armoire, charge de l’axe, état du câblage, alimentation, communication industrielle et circuit de freinage.

Appelez : +48 717 500 983

Pourquoi B&R ACOPOS cesse-t-il de fonctionner après une période de températures élevées ?

Qu’est-ce qu’un servovariateur B&R Automation ACOPOS ?

B&R Automation ACOPOS est une famille de servovariateurs utilisés pour commander les axes d’entraînement dans les machines industrielles. Ces variateurs fonctionnent avec des servomoteurs, des automates PLC, des modules de communication, des systèmes de mesure de position et des systèmes de sécurité. Selon la version, ACOPOS peut fonctionner dans des systèmes alimentés notamment par un réseau 3×400–480 VAC ou, dans certaines exécutions, par 1×/3×110–230 VAC.

La famille ACOPOS comprend des modules de différentes puissances et intensités nominales, utilisés aussi bien dans des axes individuels que dans des systèmes multiaxes complexes. Les fonctions et éléments typiques du système comprennent :

• la commande d’un servomoteur dans un axe de positionnement, de transport, d’emballage ou d’usinage,
• des filtres réseau intégrés,
• un chopper de freinage et un circuit de résistance de freinage,
• une alimentation auxiliaire et des circuits de commande,
• la prise en charge de la communication POWERLINK ou CAN,
• la prise en charge de systèmes de retour tels que EnDat, HIPERFACE, resolver, SSI ou BiSS,
• le diagnostic des états de fonctionnement via la signalisation READY, RUN et ERROR.

Cela signifie qu’une panne d’ACOPOS peut provenir aussi bien d’un endommagement de l’électronique du variateur lui-même que d’un problème côté moteur, encodeur, frein, câbles, refroidissement de l’armoire ou alimentation de la machine.

Pourquoi les fortes chaleurs révèlent-elles les points faibles du variateur et de l’armoire de commande ?

Une panne d’ACOPOS après les fortes chaleurs est rarement due à la seule température ambiante. Elle résulte plus souvent du fonctionnement du variateur en dehors de la marge thermique réelle de toute l’armoire de commande. Une température élevée dans l’atelier, des filtres encrassés, des ventilateurs insuffisants, un renouvellement d’air trop faible ou une charge importante de l’axe font que les composants de puissance travaillent dans des conditions limites.

Les éléments les plus exposés à la surcharge thermique sont :

• les modules IGBT responsables de la commande des phases moteur,
• la section redresseur alimentant le circuit intermédiaire,
• les condensateurs DC-link, qui stabilisent la tension du bus DC,
• le circuit de freinage, y compris le chopper et la résistance de freinage,
• l’alimentation auxiliaire 24 VDC,
• les voies de mesure de température du module et du moteur,
• les modules de communication et d’encodeur.

Si la température dans l’armoire augmente et que le variateur continue de fonctionner avec un courant élevé, des freinages fréquents ou une forte dynamique d’axe, le système peut commencer à signaler des erreurs de surchauffe, de surcharge, de DC bus ou de feedback.
Dans les cas extrêmes, le servovariateur ne démarre plus, n’atteint pas l’état prêt ou n’active pas l’étage de puissance.

Quels symptômes indiquent une panne d’ACOPOS après une surchauffe ?

Après une période de températures élevées, le service maintenance observe le plus souvent des symptômes qui ressemblent au départ à une erreur isolée, mais qui peuvent en réalité indiquer un endommagement de l’électronique de puissance ou de l’alimentation auxiliaire.

Les symptômes typiques d’une panne de B&R ACOPOS après les fortes chaleurs sont :

• ACOPOS sans READY malgré la présence de l’alimentation,
• absence d’allumage des LED malgré la tension appliquée,
• erreur de surchauffe du module ou du moteur,
• erreur DC bus, tension trop basse ou trop élevée du circuit intermédiaire,
• coupure de l’axe au démarrage, à l’accélération ou au freinage,
• impossibilité d’activer l’étage de puissance,
• erreurs de surcharge ou de défaut à la terre,
• communication POWERLINK ou CAN instable,
• erreur de feedback moteur, de resolver ou d’encodeur,
• arrêts aléatoires de la machine après échauffement de l’armoire,
• erreur récurrente après reset de l’automate.

Si le variateur fonctionne après refroidissement, mais s’arrête de nouveau après quelques ou plusieurs minutes de travail, il faut considérer cela comme un signal d’avertissement. Ce symptôme signifie souvent que les composants électroniques ne maintiennent pas leurs paramètres sous charge thermique.

Que signifient l’absence de READY, une erreur DC bus ou un message de surchauffe ?

Dans les servovariateurs ACOPOS, la signalisation de l’état de fonctionnement est l’un des premiers points de diagnostic. La diode READY indique la disponibilité du variateur, RUN l’activation de l’étage de puissance, et ERROR une erreur permanente ou un état nécessitant une intervention.

L’absence de READY peut résulter d’un problème d’alimentation, de tension DC bus, d’enable, de quickstop, d’une erreur interne, d’une surchauffe, d’un feedback endommagé ou d’une interruption de communication avec la commande. Il ne faut pas supposer qu’il s’agit uniquement d’un problème logiciel.

Une erreur DC bus peut indiquer un endommagement ou une surcharge de la section redresseur, des condensateurs DC-link, du circuit soft-start, du circuit de charge, du chopper de freinage ou de la résistance de freinage. Dans les machines à forte dynamique d’axe, le problème peut apparaître particulièrement pendant le freinage, lorsque l’énergie du moteur revient vers le circuit intermédiaire.

Une erreur de surchauffe peut concerner le module de puissance, le capteur de température, le moteur, la ventilation de l’armoire ou une surcharge réelle de l’axe. Le simple effacement de l’erreur peut rétablir le fonctionnement seulement temporairement. Si la cause n’est pas supprimée, le variateur arrêtera de nouveau la machine et les dommages peuvent s’aggraver.

Vous avez un ACOPOS avec absence de READY, erreur DC bus ou message de surchauffe ? Il est préférable d’envoyer le variateur en diagnostic avant qu’un endommagement permanent du pont IGBT, de l’alimentation auxiliaire ou des condensateurs du circuit intermédiaire ne se produise.

Où faire réparer ACOPOS et à quoi doit ressembler un diagnostic professionnel ?

Que vérifier avant d’envoyer un servovariateur B&R ACOPOS au service ?

Avant de démonter le variateur, il est utile de recueillir les informations qui accéléreront le diagnostic en atelier. Pour le service, le modèle ACOPOS lui-même est important, mais aussi les conditions dans lesquelles la panne est apparue.

Lors d’une demande de réparation, il est recommandé d’indiquer :

• le type complet du servovariateur B&R ACOPOS figurant sur la plaque signalétique,
• la description du symptôme : absence de READY, ERROR, erreur DC bus, surchauffe, absence de communication, coupure de l’axe,
• le moment d’apparition de la panne : démarrage, fonctionnement continu, freinage, température élevée dans l’atelier, redémarrage de la machine,
• l’information indiquant si le variateur fonctionne après refroidissement,
• le type d’automate, de communication et de modules de feedback,
• les informations sur le moteur, l’encodeur, le frein et les câbles,
• une photo de l’armoire de commande si une surchauffe ou un problème de ventilation est suspecté.

Sur site, dans l’usine, il est possible de vérifier préalablement la tension d’alimentation, l’alimentation 24 VDC, l’état des protections, les ventilateurs, les filtres de l’armoire, les câbles U/V/W, PE, la résistance d’isolement du moteur ainsi que les connecteurs de l’encodeur et du frein. Toutefois, si le variateur n’atteint pas l’état prêt ou signale une erreur de puissance, il ne faut pas forcer plusieurs fois le démarrage. Cela peut aggraver les dommages.

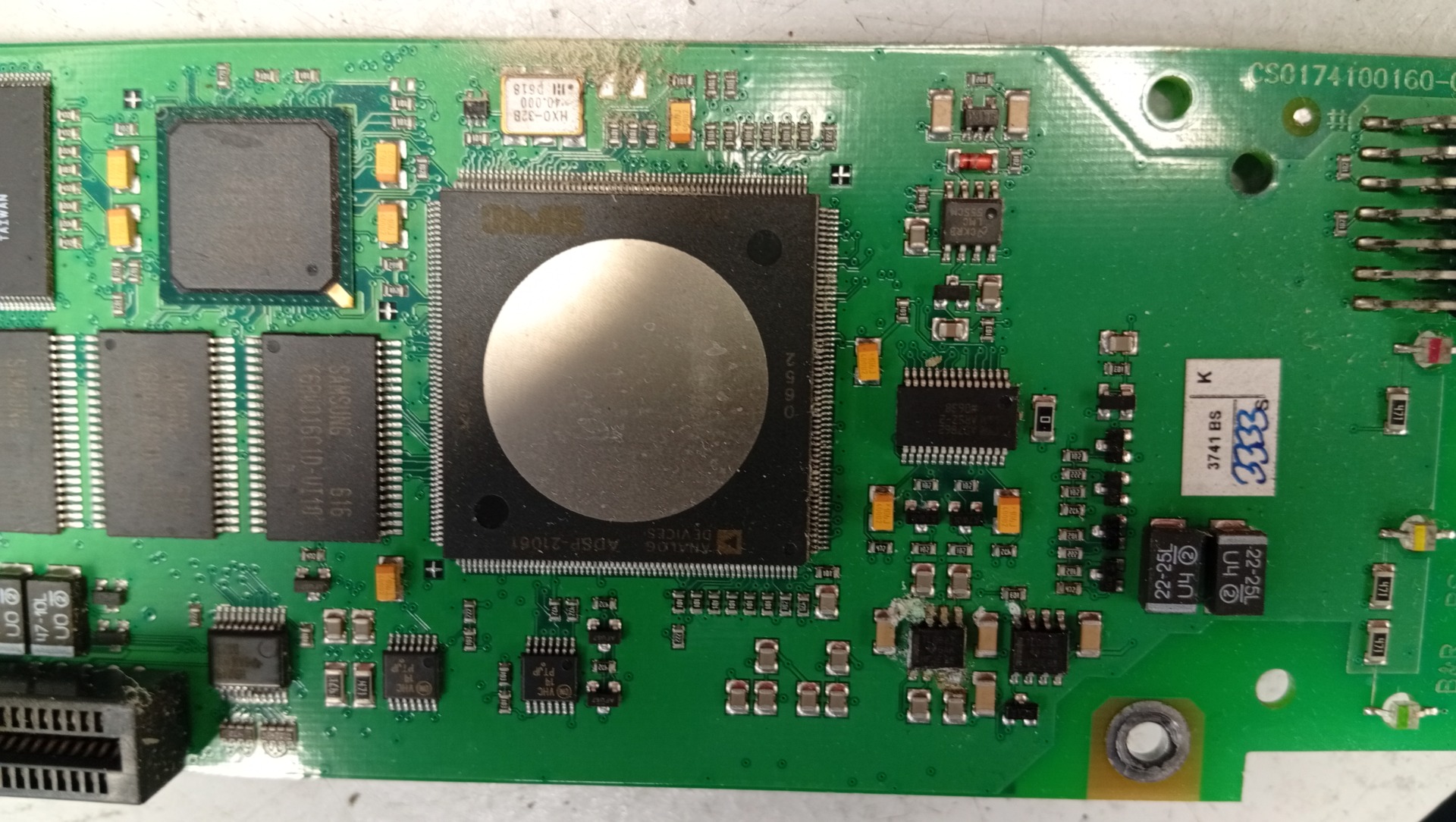

Comment se déroule le diagnostic en atelier d’un ACOPOS ?

Le diagnostic professionnel d’un servovariateur B&R ACOPOS doit couvrir à la fois la partie puissance et la partie commande. L’objectif n’est pas seulement de trouver le composant brûlé, mais de déterminer pourquoi le variateur a cessé de fonctionner après les fortes chaleurs et s’il sera stable en fonctionnement après réparation.

Le diagnostic en atelier d’un ACOPOS doit notamment inclure :

• le contrôle de l’alimentation d’entrée et des circuits de protection,
• la mesure et l’évaluation de l’alimentation auxiliaire 24 VDC,
• la vérification du circuit DC-link et des condensateurs électrolytiques,
• le diagnostic de la section soft-start et de charge du circuit intermédiaire,
• la vérification du redresseur et des transistors IGBT,
• le contrôle du chopper de freinage et de la voie de la résistance de freinage,
• la vérification des voies de mesure de température,
• la vérification des entrées enable, quickstop et des signaux de sécurité,
• le test des modules de communication POWERLINK ou CAN,
• le diagnostic des modules encodeur et du feedback moteur,
• le contrôle des connecteurs, soudures, traces de surchauffe et dommages mécaniques,
• la mise en marche du variateur après réparation sous charge de test.

Après réparation, le servovariateur doit être testé dans des conditions proches du fonctionnement réel. Il est important de contrôler la température du module, la stabilité du DC bus, le courant de l’axe, la réaction à l’enable, le comportement au freinage et la stabilité de la communication avec le système de commande.

Pourquoi un simple reset de l’erreur après surchauffe ne suffit-il pas ?

Le reset de l’erreur peut supprimer le message dans l’automate, mais il ne répare pas les condensateurs, les transistors IGBT, le redresseur, l’alimentation auxiliaire ni une voie de mesure endommagée. Si le variateur a travaillé pendant longtemps à température élevée, les composants peuvent avoir perdu une partie de leurs paramètres, même sans traces visibles de brûlure.

L’erreur d’exploitation la plus fréquente consiste à redémarrer le variateur après le refroidissement de l’armoire, sans vérifier la cause. La machine démarre, mais après un autre cycle de production, un freinage d’axe ou une hausse de température, la panne revient. Les dommages peuvent alors être plus sérieux et la réparation plus coûteuse.

Après une panne thermique, il faut vérifier non seulement le variateur, mais aussi :

• la température dans l’armoire de commande pendant le fonctionnement de la machine,
• l’état des filtres et des ventilateurs,
• la perméabilité des conduits de ventilation,
• la charge de l’axe et les cycles de freinage,
• l’état de la résistance de freinage,
• les câbles moteur et le blindage,
• l’état du servomoteur, de l’encodeur et du capteur de température moteur,
• la qualité de l’alimentation et les éventuelles surtensions.

Ce n’est qu’après une telle analyse qu’il est possible d’évaluer si la réparation du servovariateur suffit, ou s’il faut également améliorer le refroidissement, remplacer la ventilation de l’armoire, corriger les paramètres de freinage ou moderniser le système d’entraînement.

Réparation, régénération, rachat et modernisation de B&R ACOPOS chez RGB Elektronika

RGB Elektronika réalise la réparation et le diagnostic des servovariateurs B&R Automation ACOPOS utilisés dans les machines de production, les lignes d’emballage, les systèmes CNC, les systèmes de positionnement et les entraînements multiaxes. Nous aidons les services maintenance lorsque l’évaluation rapide de la panne, la limitation de l’arrêt de production et la remise en service de la machine sont prioritaires.

Le périmètre de service peut inclure :

• le diagnostic du panneau KUKA KCP2, du câble et du connecteur,
• la réparation de servovariateurs B&R après une panne de section de puissance, d’alimentation ou de communication,
• la régénération de systèmes électroniques, y compris les composants exposés au vieillissement thermique,
• les tests après réparation avec contrôle de la stabilité de fonctionnement, de la température et du circuit DC-link,
• la vérification de la cause de la panne côté armoire, moteur, encodeur, frein ou charge de l’axe,
• le rachat de variateurs endommagés et d’électronique industrielle,
• la modernisation des systèmes d’entraînement lorsque le variateur est usé, difficilement disponible ou que la panne se répète de manière cyclique.

Si le servovariateur B&R ACOPOS ne fonctionne plus après les fortes chaleurs, il ne faut pas se limiter à réinitialiser l’alarme. La solution la plus sûre est le diagnostic du variateur et l’évaluation de l’ensemble du système : alimentation, refroidissement, moteur, feedback et circuit de freinage. Cela permet non seulement d’éliminer la panne actuelle, mais aussi de limiter le risque d’un nouvel arrêt pendant la saison des températures élevées.

Vous avez un ACOPOS B&R Automation endommagé ? Contactez RGB Elektronika. Décrivez les symptômes, indiquez le modèle du variateur et envoyez une photo de la plaque signalétique. Nous vérifierons la possibilité de réparation, régénération, remplacement, modernisation ou rachat de l’appareil endommagé. —> Demander une réparation
