Le servovariateur Baumuller BUM25-30 ne démarre pas le moteur. Diagnostic de l’alimentation, des signaux et des circuits de puissance

Le servovariateur Baumuller BUM25-30 peut ne pas démarrer le moteur en raison d’une alimentation incorrecte, d’un blocage du régulateur, de l’absence du signal de consigne de vitesse, de problèmes de retour ou d’une défaillance du circuit de puissance. Sur le modèle BUM25-30/60-30-001 il est recommandé de procéder au diagnostic dans l’ordre suivant : alimentation et indications LED, signaux de commande, BL-Tacho et BEDAS, puis redresseur, circuit intermédiaire et transistors de puissance. Cette méthode permet d’éviter le démontage inutile de composants fonctionnels et de déterminer plus rapidement si le problème se situe dans le variateur, le moteur ou la commande de la machine.

En cas de panne sur une ligne de production en fonctionnement, le temps est particulièrement important. Remplacer successivement différents composants sans identifier l’origine de la panne peut prolonger l’arrêt. Avant de décider d’acheter un autre appareil, il est donc utile de déterminer si le BUM25 nécessite une réparation ou simplement le rétablissement du signal de commande correct.

Appelez : +48 717 500 983

Diagnostic Baumuller BUM25-30 – que vérifier lorsque le moteur ne démarre pas ?

Le diagnostic Baumuller BUM25-30 doit commencer avant toute intervention sur l’électronique de l’appareil. Il convient de vérifier la désignation complète du variateur, la plaque signalétique, le schéma de la machine, les fusibles, les contacteurs, les connexions du moteur ainsi que l’état des indications du régulateur.

La désignation 30/60 correspond à la classe de courant du variateur. Sur le système ultérieur BUM 60-30/60, le fabricant indique un courant nominal de 30 A et un courant de crête de 60 A. La documentation de la variante analogique BUM 60 indique également une alimentation de 230 V AC ainsi qu’environ 310 V DC dans le circuit intermédiaire. Le fabricant décrivait la version correspondante du BUM 60 comme compatible avec l’ancien BUM25. Cela ne signifie toutefois pas que ces valeurs doivent être automatiquement appliquées à chaque BUM25 – pour le BUM25-30/60-30-001 les tensions correctes doivent être confirmées sur la plaque signalétique et dans la documentation de la machine concernée.

Que signifient les LED BB, RS, UVS, IZK et les autres indications du BUM25 ?

L’état des LED du régulateur constitue l’une des premières sources d’information sur la cause de l’arrêt du variateur. La LED verte BB et la LED jaune RS sont particulièrement importantes.

Indication	Signification diagnostique	Que vérifier ?
BB	prêt à fonctionner	si le variateur est prêt mais que le moteur ne démarre pas, vérifier l’activation et la consigne
RS	blocage du régulateur	circuit d’autorisation de fonctionnement et commande de la machine
UVS	tension d’alimentation trop faible	alimentation d’entrée, contacteur, fusibles et tension du DC-link
FTO	défaut du signal de tachygénératrice	BL-Tacho, câble, connecteur X7 et moteur
FLG	défaut du signal du capteur de position	retour, câble et connexions
FBS	absence de BEDAS	présence et correspondance correcte du module BEDAS
IZK	surintensité dans le circuit intermédiaire	câbles moteur, enroulements, isolation et étage de puissance
SGR	limitation de courant atteinte	charge mécanique, frein, moteur et paramètres du variateur

La seule présence de la LED verte BB ne signifie pas encore que le moteur doit démarrer. Le variateur peut être électriquement prêt, tout en restant sans autorisation du régulateur, sans consigne ou sans retour correct.

Si le BUM25 signale un défaut qui réapparaît immédiatement après un reset ou si le variateur n’atteint pas l’état prêt, répéter les tentatives de démarrage n’est pas toujours une bonne solution. En cas de défaut de l’étage de puissance, cela peut aggraver les dommages. Dans ce cas, il est recommandé de confier le diagnostic et la réparation Baumuller BUM25-30 avant de redémarrer la machine.

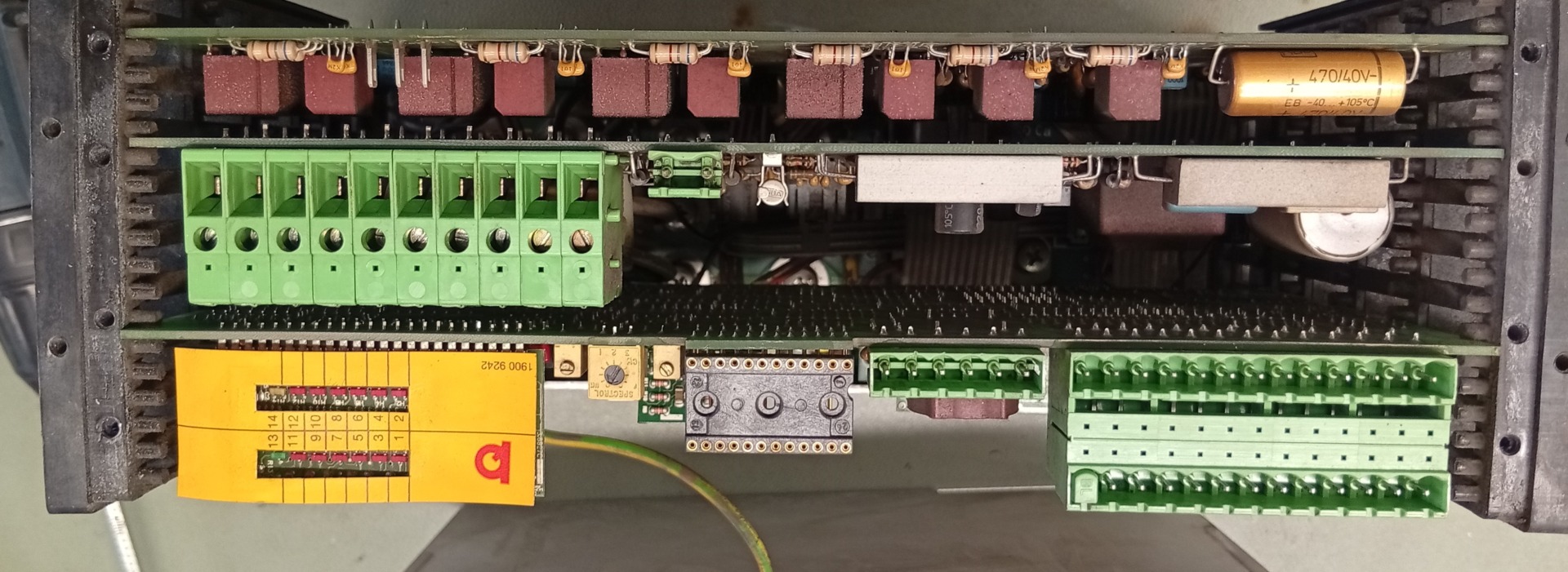

Comment vérifier l’alimentation du Baumuller BUM25-30 et le circuit intermédiaire DC ?

Le diagnostic de l’alimentation Baumuller BUM25-30 doit couvrir aussi bien le côté entrée que le circuit intermédiaire. Il faut d’abord confirmer la présence de la tension correcte correspondant à la version de l’appareil, puis vérifier les protections, le contacteur principal ainsi que la qualité des connexions.

Dans le système de régulation, le diagnostic du défaut UVS est lié à une tension d’alimentation trop faible. La documentation du régulateur utilisé dans les systèmes analogiques de cette famille indique comme point de diagnostic une chute de la tension du circuit intermédiaire en dessous d’environ 200 V. Pour un BUM25 donné, la mesure doit cependant toujours être comparée à la documentation de la version installée dans la machine.

Si la tension d’entrée est présente mais que le DC-link n’atteint pas la valeur correcte ou chute fortement lors d’une tentative de démarrage, il faut notamment envisager un problème de redresseur, de contacteur, de connexion d’alimentation, de condensateurs du circuit intermédiaire ou du circuit d’alimentation interne.

Comment vérifier le signal enable, le reset et la consigne ?

Si le variateur dispose d’une alimentation correcte et atteint l’état prêt, l’étape suivante consiste à vérifier les signaux de commande. L’absence de mouvement du moteur n’est alors très souvent pas due à une défaillance des transistors de puissance, mais à l’absence de l’une des conditions requises par le régulateur.

X8:10-11 – autorisation du régulateur

Dans le système de régulation analogique, l’autorisation de fonctionnement est réalisée par la fermeture du circuit X8:10-11. Un circuit ouvert provoque le blocage du régulateur. Lorsque la LED RS est allumée, il faut donc vérifier non seulement le variateur lui-même, mais également les relais, les sorties PLC, les circuits de sécurité et les câbles transmettant le signal enable.

Le reset des défauts est effectué via les contacts X8:8-9. Si le défaut reste actif malgré le reset, sa cause doit être éliminée – le simple effacement de l’alarme ne résout pas le problème.

X6:3-4 – consigne analogique de vitesse

Le signal de consigne de vitesse est appliqué à X6:3-4. Si le variateur est prêt et reçoit le signal enable, mais que la consigne est nulle ou n’arrive pas à l’entrée, le moteur ne commencera pas à tourner.

Il est utile de comparer le signal à la sortie de l’automate avec la tension arrivant réellement à l’entrée du variateur. Cela permet de détecter un câble endommagé, un problème au niveau d’une borne, une sortie analogique PLC défectueuse ou une coupure dans l’installation de la machine.

Le problème peut-il être causé par le tacho, le codeur, le BEDAS ou le frein moteur ?

Oui. Dans les anciens systèmes de servocommande, le retour est tout aussi important que l’alimentation et le signal de consigne. Le câble BL-Tacho connecté à X7 fournit au régulateur les informations nécessaires au bon contrôle du moteur. Une défaillance du câble, du connecteur ou de l’élément de retour peut provoquer des défauts FTO ou FLG et empêcher le démarrage de l’axe.

Un autre élément important est le BEDAS installé dans X10. Le module contient les données permettant d’adapter le régulateur au moteur et à la configuration du variateur concernés. Après le remplacement de l’appareil seul, il ne faut donc pas supposer qu’un BUM25 quelconque portant une désignation similaire fonctionnera correctement avec le moteur existant. Il faut vérifier la version complète ainsi que la compatibilité du BEDAS.

Le circuit de surveillance thermique du moteur se trouve également sur X8:12-13. L’ouverture de ce circuit peut entraîner le blocage du fonctionnement afin de protéger le variateur.

Si le moteur possède un frein électromagnétique, il faut également confirmer son déverrouillage correct. Le servovariateur peut tenter de générer du couple, mais un moteur mécaniquement bloqué ne démarrera pas. Cela peut entraîner l’activation de la limitation de courant et l’apparition de l’indication SGR.

Diagnostic du circuit de puissance du servovariateur BUM25-30

Si le BUM25 dispose d’une alimentation correcte, signale l’état prêt, reçoit le signal enable, la consigne et un retour correct, mais que le moteur ne démarre toujours pas, un diagnostic du circuit de puissance du servovariateur devient nécessaire.

Les éléments suivants peuvent nécessiter une vérification :

• redresseur d’entrée,
• condensateurs du circuit intermédiaire,
• composants de puissance commandant le moteur,
• circuits de commande des transistors,
• circuits de mesure du courant,
• connexions de sortie vers le moteur,
• état de l’isolation des câbles et des enroulements du moteur,
• système de refroidissement de l’appareil.

Le défaut IZK nécessite une attention particulière. Il peut notamment être lié à un court-circuit des câbles moteur, à un court-circuit entre spires ou à un défaut d’isolement vers PE. Avant de suspecter le servovariateur lui-même, il est donc recommandé d’exclure une défaillance du câble et du moteur.

Sur des appareils anciens tels que le BUM25, il faut également tenir compte du vieillissement naturel de l’électronique. Les condensateurs peuvent perdre leurs caractéristiques, les composants de puissance peuvent être endommagés et une dégradation du refroidissement augmente la charge thermique des composants.

Si les mesures de base réalisées sur la machine ne permettent pas d’identifier la cause du problème, il est conseillé de confier l’appareil au service technique. RGB Elektronika réalise le diagnostic, la réparation et le reconditionnement de l’électronique industrielle, ce qui permet de déterminer l’étendue réelle des dommages avant d’acheter un autre variateur.

Réparation Baumuller BUM25-30 – service, reconditionnement ou modernisation ?

L’ancienneté de l’appareil ne signifie pas automatiquement qu’il doit être remplacé. Sur de nombreuses machines, la réparation du BUM25 d’origine constitue une solution moins invasive que la modernisation de l’ensemble du système d’entraînement, car elle permet de conserver le moteur existant, la commande de la machine, le câblage et le mode de fonctionnement de l’axe.

Quand la réparation du BUM25-30/60-30-001 est-elle pertinente ?

La réparation du BUM25-30/60-30-001 est particulièrement justifiée lorsque l’appareil fonctionne dans une machine présentant une configuration spécifique et que la modification du système d’entraînement nécessiterait de revoir la commande, le câblage ou le système de retour.

Selon le résultat du diagnostic, la réparation ou le reconditionnement peut inclure le remplacement des composants usés de l’alimentation et du DC-link, la réparation de l’étage de puissance, l’élimination des défauts de l’électronique de commande, l’amélioration des connexions ainsi que le contrôle des circuits de mesure et du refroidissement.

Il est toutefois essentiel de commencer par le diagnostic. Le remplacement « préventif » des condensateurs ne résoudra pas un défaut de transistor endommagé, et le remplacement de l’étage de puissance ne servira à rien si la véritable cause de l’absence de démarrage est l’absence du signal enable.

Quand vaut-il mieux choisir un autre servovariateur ou moderniser le système ?

L’achat d’un appareil fonctionnel ou reconditionné peut être envisagé lorsqu’il est essentiel de rétablir très rapidement la production ou lorsque les dommages subis par l’appareil actuel sont importants. Lors du choix, il faut toutefois comparer la désignation complète BUM25-30/60-30-001, la version du régulateur, le type de retour, le BEDAS, les connecteurs et les paramètres d’alimentation.

La documentation historique de Baumüller indique qu’une version spécifique du BUM 60 analogique est compatible avec l’ancien BUM25. Cela ne signifie toutefois pas que n’importe quel BUM60 puisse être installé à la place d’un BUM25 sans analyse supplémentaire. Avant d’utiliser un appareil de remplacement, il faut vérifier la compatibilité électrique et fonctionnelle de l’ensemble du système d’entraînement.

Si la machine doit continuer à fonctionner pendant de nombreuses années et que la disponibilité de l’ancienne électronique devient critique, il est utile d’envisager une modernisation du système d’entraînement. Un tel projet doit prendre en compte le moteur, le système de retour, le PLC, la commande analogique, la séquence de sécurité et les paramètres mécaniques de l’axe.

Dans le cas d’un appareil devenu inutile après une modernisation, vous pouvez également demander à RGB Elektronika s’il est possible de procéder au rachat d’électronique industrielle ou d’utiliser l’appareil existant comme élément d’une solution de service.

Comment réduire le coût d’un arrêt de machine ?

En cas de panne de production, le coût du servovariateur lui-même est souvent nettement inférieur au coût de plusieurs heures ou jours d’arrêt de la machine. Une bonne solution consiste donc à suivre deux voies en parallèle : diagnostiquer le BUM25 endommagé et vérifier la disponibilité d’un variateur de remplacement.

Pendant ce temps, le service de maintenance peut rassembler les références de l’appareil et du moteur, des photos des connecteurs, l’état des LED, des informations sur le moment où la panne s’est produite ainsi que les mesures effectuées avant le démontage. Ces informations peuvent accélérer le diagnostic ultérieur en atelier.

Service et réparation du BUM25-30 chez RGB Elektronika

Si une réparation Baumuller BUM25-30/60-30-001 est nécessaire, le servovariateur peut être envoyé pour un diagnostic en atelier. L’état de l’alimentation, du circuit intermédiaire, de l’électronique de commande, du retour et de l’étage de puissance permet de déterminer l’étendue appropriée des interventions et d’évaluer s’il est préférable de réparer, de reconditionner ou de remplacer l’appareil.

Il est recommandé de joindre à la demande la désignation exacte BUM25-30/60-30-001, une photo de la plaque signalétique ainsi qu’une description du comportement du variateur. Les informations particulièrement utiles sont les suivantes : le moteur ne démarre-t-il pas du tout, quelles LED sont allumées sur le régulateur, un défaut apparaît-il après un reset et le problème est-il permanent ou uniquement présent dans certaines conditions de fonctionnement ?

Si le service de maintenance a déjà réalisé des mesures de base, il est également utile de transmettre des informations sur la tension d’alimentation, l’état du circuit DC, le signal enable, la consigne ainsi que le contrôle des câbles moteur et du retour. Ces données peuvent accélérer le diagnostic et le service Baumuller BUM25-30 et faciliter l’identification de la cause réelle de la panne.

Si le BUM25-30/60-30-001 ne démarre pas le moteur et que chaque heure d’arrêt génère des pertes, contactez RGB Elektronika pour un diagnostic, une réparation, un reconditionnement ou le choix d’une solution de remplacement. —> Demander une réparation
