Le servomoteur LENZE MDFKAIG112-22 vibre, donne des à-coups et fait du bruit. Symptômes de panne et réparation professionnelle

Une panne du servomoteur Lenze MDFKAIG112-22 se manifestant par de fortes vibrations, des à-coups, une perte de fluidité du mouvement ou des bruits inhabituels est très souvent d’origine mécanique, mais elle ne doit pas être automatiquement diagnostiquée comme une défaillance des roulements. Un comportement similaire peut être provoqué par l’encodeur, le câble de retour, un mauvais alignement de l’accouplement, une charge excessive sur l’arbre, un refroidissement inadéquat ou des paramètres incorrects du système de commande. C’est pourquoi un diagnostic de l’ensemble de l’entraînement est nécessaire avant de remplacer des pièces.

Dans les conditions de production, il ne faut pas ignorer les premiers symptômes. De légères vibrations peuvent, avec le temps, se transformer en dommages mécaniques importants, tandis que la poursuite du fonctionnement d’un moteur défectueux augmente le risque d’arrêt de la machine, d’endommagement de l’arbre, des logements de roulements ou d’autres composants de l’entraînement. Pour le service de maintenance, cela signifie non seulement le coût de la réparation, mais surtout un temps d’arrêt de plus en plus long.

Appelez : +48 717 500 983

Panne du servomoteur Lenze MDFKAIG112-22 – symptômes et diagnostic

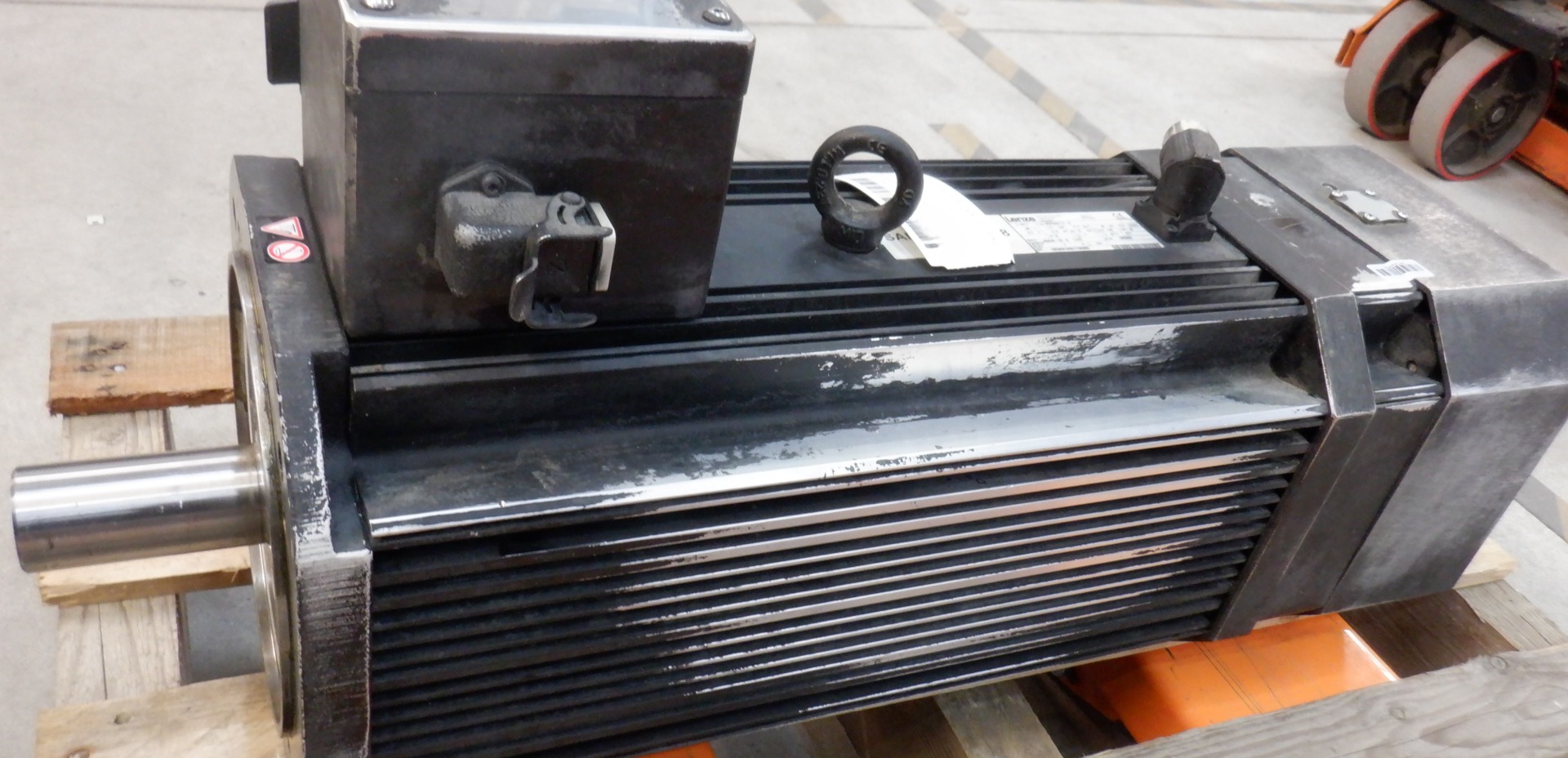

Le LENZE MDFKAIG112-22 est un servomoteur asynchrone équipé d’un refroidissement forcé et d’un encodeur incrémental. Cette conception permet d’utiliser l’entraînement dans des applications exigeantes, mais signifie également que le diagnostic doit porter à la fois sur les parties mécanique et électrique du moteur, ainsi que sur le système de retour et le système de commande associé.

Si le moteur Lenze vibre, fait du bruit ou commence à fonctionner de manière irrégulière, la simple identification du symptôme ne suffit pas. Il est essentiel de déterminer si le problème provient de l’intérieur du servomoteur, des éléments de transmission ou de la commande.

Pourquoi le moteur Lenze vibre-t-il, donne-t-il des à-coups et fait-il du bruit ?

Les fortes vibrations et les bruits peuvent avoir de nombreuses origines. En pratique, il convient d’accorder une attention particulière aux roulements, à l’arbre, à l’accouplement, à l’encodeur, au câblage de retour, au refroidissement et aux paramètres du régulateur.

Roulements endommagés dans un servomoteur Lenze

L’une des causes les plus probables d’une augmentation du bruit et des vibrations est l’usure des roulements. Les éléments roulants fonctionnant pendant des milliers d’heures sont exposés à la fatigue des matériaux, à la dégradation des propriétés du lubrifiant, à la pénétration de contaminants et aux surcharges mécaniques.

La durée de vie des roulements peut également être réduite par :

• un mauvais alignement du moteur et de la machine entraînée,
• un mauvais réglage de l’accouplement,
• une tension excessive des courroies d’entraînement,
• des forces radiales ou axiales excessives agissant sur l’arbre,
• une surchauffe du moteur,
• des contaminants pénétrant à proximité des roulements,
• un fonctionnement prolongé dans des conditions de vibrations défavorables.

Un roulement endommagé augmente la résistance au mouvement et la température, provoque du jeu et peut entraîner une détérioration de l’alignement du rotor. À un stade avancé, il existe un risque d’endommagement du logement du roulement, de l’arbre ou de blocage du rotor.

Si le bruit et les vibrations augmentent nettement, il ne faut pas attendre l’arrêt complet de l’entraînement. Un diagnostic précoce peut permettre de limiter la réparation à une remise en état mécanique au lieu de devoir traiter les conséquences d’un grave endommagement du moteur.

Encodeur incrémental et problèmes de retour

La désignation « IG » dans le modèle MDFKAIG112-22 indique l’utilisation d’un encodeur incrémental. Son rôle est de fournir au système de commande les informations nécessaires à une régulation correcte du mouvement.

Si le signal de retour est instable ou ne correspond pas au mouvement réel de l’arbre, le régulateur peut corriger incorrectement le courant et la vitesse. L’utilisateur peut alors observer des à-coups, un fonctionnement irrégulier, une instabilité à certaines vitesses ou des difficultés à maintenir la valeur de consigne.

Le problème peut provenir de l’encodeur lui-même, de son alimentation, du câble de signal, du blindage, du connecteur ou de l’endommagement de l’une des voies de signal. C’est pourquoi une panne du servomoteur Lenze ne doit pas être diagnostiquée uniquement sur la base de bruits mécaniques.

Mauvais alignement, accouplement, courroies et charge sur l’arbre

Les vibrations générées à l’extérieur du moteur peuvent être transmises directement à son carter et à ses roulements. Les défauts d’alignement, un accouplement usé, le faux-rond des éléments entraînés et une tension excessive du système de courroies sont particulièrement importants.

Si les roulements sont remplacés sans éliminer la cause initiale de la surcharge, le nouveau jeu peut être endommagé beaucoup plus rapidement que prévu. Un service professionnel des servomoteurs Lenze doit donc prendre en compte non seulement la réparation du moteur lui-même, mais aussi les informations concernant son fonctionnement dans la machine.

Refroidissement, surchauffe et paramètres incorrects de l’entraînement

Le servomoteur MDFKA utilise un refroidissement forcé. Une panne du ventilateur, un débit d’air limité ou un encrassement important du système de refroidissement peuvent entraîner une augmentation de la température des enroulements et des roulements.

Il convient également de vérifier les paramètres du variateur de fréquence ou du servovariateur associé. Des données moteur incorrectes, des paramètres inadéquats du régulateur de vitesse, des limitations de courant ou une mauvaise configuration du retour peuvent affecter le fonctionnement de l’entraînement. Si le problème est apparu immédiatement après le remplacement du variateur, le remplacement du moteur, la restauration des paramètres ou une intervention sur la commande, cette piste de diagnostic doit être vérifiée avec une attention particulière.

Quels sont les symptômes d’une panne du servomoteur Lenze ?

Parmi les symptômes les plus fréquents qui doivent attirer l’attention du service de maintenance figurent :

• des vibrations nettement plus importantes que lors du fonctionnement antérieur,
• des bruits métalliques, bourdonnements, claquements ou grincements,
• des à-coups lors de l’accélération ou du freinage,
• un fonctionnement irrégulier à vitesse constante,
• une augmentation excessive de la température du carter ou de la zone des roulements,
• un jeu perceptible sur l’arbre,
• une dégradation de la précision des mouvements de la machine,
• des problèmes apparaissant uniquement dans une plage de vitesses déterminée,
• des alarmes liées au retour ou à la régulation,
• une augmentation du courant consommé sans modification évidente de la charge.

Tous ces symptômes n’indiquent pas la même panne. Par exemple, un bruit directement dépendant de la vitesse peut indiquer un problème mécanique, tandis que des à-coups brusques sans bruit mécanique évident peuvent orienter le diagnostic vers le système de retour ou le régulateur.

Comment se déroule le diagnostic du Lenze MDFKAIG112-22 ?

Le diagnostic doit commencer par la collecte d’informations sur les conditions dans lesquelles le problème apparaît. Il est important de savoir si le moteur vibre dès le démarrage, uniquement après échauffement, seulement sous charge, à une vitesse déterminée ou lors d’un changement de sens de rotation.

Il est ensuite possible de passer aux différents domaines de contrôle :

1. Inspection mécanique – carter, arbre, fixation, accouplement, courroies, traces de surchauffe et dommages.
2. Contrôle des roulements – évaluation des bruits, du jeu, de la température et des caractéristiques des vibrations.
3. Mesures des vibrations – comparaison du niveau de vibration dans le temps et analyse des évolutions caractéristiques du mouvement rotatif et des éléments roulants.
4. Contrôle électrique – mesure des enroulements, de la résistance d’isolement et de la symétrie des phases.
5. Diagnostic de l’encodeur – contrôle de l’alimentation, du câble, du blindage et de la qualité des signaux de retour.
6. Contrôle du refroidissement – vérification du ventilateur et de la libre circulation de l’air.
7. Vérification de la commande – contrôle des données moteur et des paramètres du variateur de fréquence ou du servovariateur.
8. Test de l’entraînement – observation du comportement du moteur à différents points de fonctionnement.

Cette approche réduit le risque de procéder uniquement au remplacement des roulements du moteur Lenze alors que la véritable cause des vibrations se situe toujours dans l’accouplement, l’encodeur ou le système de commande.

Vous avez besoin d’un diagnostic du LENZE MDFKAIG112-22 ? Il est recommandé de joindre à la demande une photo de la plaque signalétique, une description des symptômes, des informations sur le variateur associé et – si possible – un court enregistrement du bruit ou du comportement de l’entraînement. Cela permet de déterminer plus rapidement l’orientation du diagnostic.

Peut-on continuer à utiliser la machine lorsque le servomoteur Lenze vibre ou fait du bruit ?

Poursuivre le fonctionnement normal avec des vibrations ou un bruit nettement accrus présente un risque. Si la cause est un roulement endommagé, la poursuite du fonctionnement peut augmenter le jeu, la température et la charge sur les autres composants.

Dans un cas extrême, une panne du servomoteur Lenze initialement relativement limitée peut entraîner des dommages à l’arbre, au logement de roulement, au rotor ou à l’enroulement. Le coût concerne alors non seulement la réparation, mais également le temps nécessaire à sa réalisation.

Du point de vue de la maintenance, il est plus sûr de planifier un arrêt contrôlé et un diagnostic que d’attendre l’arrêt d’un axe en pleine production. Toutes les interventions sur le moteur lui-même et sur l’installation électrique doivent être réalisées par des personnes dûment qualifiées après la mise hors tension sécurisée de la machine et sa consignation contre toute remise en marche.

Service et réparation du Lenze MDFKAIG112-22 – remise en état ou remplacement ?

Une réparation professionnelle du LENZE MDFKAIG112-22 ne doit pas consister à remplacer automatiquement un seul élément désigné sur la base des symptômes. Il faut d’abord déterminer la cause réelle du problème, définir l’étendue des dommages, puis seulement décider d’une remise en état.

Comment se déroule une réparation professionnelle du servomoteur Lenze MDFKA ?

L’étendue des travaux dépend des résultats du diagnostic. En cas de problèmes mécaniques, elle peut comprendre le démontage du moteur, le contrôle de l’arbre et du rotor, la mesure des composants mécaniques, le remplacement des roulements usés et la vérification de l’état des logements. Si la panne concerne le système de retour, un diagnostic de l’encodeur, du câble et des signaux est nécessaire.

En cas de dommages plus importants, le service et la réparation du Lenze MDFKA peuvent également comprendre la remise en état de composants mécaniques, des travaux sur les enroulements, le remplacement des composants de refroidissement et le rétablissement du bon fonctionnement du système de retour.

Remplacement des roulements d’un servomoteur Lenze

Le remplacement des roulements d’un servomoteur Lenze nécessite plus que le simple démontage des anciens éléments et la pose de nouveaux. Le type de roulement approprié, ses paramètres, la méthode de montage, l’état des surfaces d’appui et le contrôle des composants associés sont essentiels.

Si un roulement a fonctionné pendant une longue période avec un jeu important ou s’est grippé, il faut contrôler soigneusement l’arbre et son logement. Le montage de nouvelles pièces sur des surfaces endommagées peut uniquement réduire temporairement le bruit de l’entraînement.

Après la réparation, il est également nécessaire de contrôler la fluidité du fonctionnement et le niveau de vibrations. Dans le cas de moteurs fonctionnant à grande vitesse, même une légère anomalie mécanique peut avoir un impact important sur l’exploitation ultérieure.

Contrôle de l’encodeur et des signaux de retour

Sur le MDFKAIG112-22, il faut vérifier le bon fonctionnement de l’encodeur incrémental ainsi que de ses connexions. Le bon état mécanique du moteur ne suffit pas si le contrôleur reçoit des informations incorrectes sur le mouvement.

Les contrôles peuvent notamment porter sur l’alimentation de l’encodeur, la continuité du câble, le blindage, les connecteurs et les formes des signaux. Après le remontage, il faut confirmer le bon fonctionnement du retour sur toute la plage requise par l’application.

Contrôle du rotor, de l’arbre et de l’équilibrage

Si le moteur a fonctionné pendant une longue période avec de fortes vibrations avant la réparation, il convient de contrôler l’état du rotor et de l’arbre. Un problème d’équilibrage peut provoquer des charges cycliques sur les roulements et entraîner une réapparition rapide de la panne.

Le contrôle du faux-rond et de l’équilibrage est particulièrement important lorsque les caractéristiques des vibrations dépendent de la vitesse de rotation ou lorsque le moteur a déjà subi une réparation mécanique importante.

Tests après réparation du servomoteur Lenze

Le moteur réparé doit être contrôlé avant son retour en production. L’étendue des tests dépend du type de panne, mais elle doit permettre d’évaluer la qualité de fonctionnement, les vibrations, la température, le retour et les paramètres électriques de base.

Après le montage de l’entraînement dans la machine, il convient également de vérifier l’alignement, le refroidissement, les connexions électriques et la conformité des paramètres du contrôleur. Éliminer les conséquences sans éliminer la cause initiale peut entraîner une nouvelle panne du servomoteur.

Quand la remise en état du Lenze MDFKA est-elle pertinente ?

La remise en état du Lenze MDFKA est particulièrement justifiée lorsque la structure principale du moteur reste en bon état et que le problème concerne des éléments pouvant être réparés ou remplacés, tels que les roulements, l’encodeur, le ventilateur, les câbles, les connecteurs ou certains composants mécaniques.

La réparation peut également être avantageuse dans le cas d’une machine ancienne dans laquelle le moteur concerné est déjà parfaitement intégré à la mécanique et à la commande. L’achat d’une autre version, même apparemment très similaire, peut nécessiter une adaptation supplémentaire de la fixation, de l’encodeur, des câbles ou des paramètres du variateur.

Il est préférable de prendre la décision uniquement après le diagnostic et après comparaison du coût de la réparation avec le prix et la disponibilité d’un appareil de remplacement.

Quand vaut-il mieux acheter un autre servomoteur ou un appareil de remplacement ?

Le remplacement de l’appareil peut être plus avantageux lorsque les dommages sont très importants, lorsque la réparation nécessiterait la remise en état de nombreux composants essentiels ou lorsqu’un moteur compatible est disponible et permet de rétablir la production beaucoup plus rapidement.

Dans une usine, la décision ne doit pas reposer uniquement sur le prix de l’appareil. Il faut également tenir compte du coût de chaque heure d’arrêt, du délai de réparation, de la disponibilité des pièces et du temps nécessaire à la mise en service de l’appareil de remplacement.

Dans certains cas, la meilleure solution consiste à agir en parallèle : le moteur endommagé est envoyé en remise en état tandis que la production redémarre avec une unité de remplacement compatible.

Comment choisir un remplacement pour le LENZE MDFKAIG112-22 ?

Lors de l’achat d’un appareil de remplacement, le fabricant et une puissance similaire ne suffisent pas. Il faut en premier lieu comparer la désignation complète et les données figurant sur la plaque signalétique.

Les éléments suivants peuvent notamment être importants :

• la désignation exacte du modèle et de la version,
• les données électriques de la plaque signalétique,
• le type de retour,
• le mode de refroidissement,
• l’arbre et sa configuration,
• la bride et les dimensions de montage,
• les connecteurs électriques,
• le mode de connexion à la machine entraînée,
• la compatibilité avec le variateur de fréquence ou le servovariateur,
• la configuration des paramètres de commande.

Dans les systèmes d’entraînement plus anciens, une petite différence de version peut empêcher un remplacement rapide de type plug-and-play. C’est pourquoi il est recommandé d’envoyer au fournisseur une photo complète de la plaque signalétique ainsi que des informations sur la commande actuelle avant l’achat.

Lorsque la machine est à l’arrêt, il ne faut pas acheter le premier moteur disponible uniquement sur la base d’une partie de sa désignation. La vérification du modèle avant l’expédition réduit le risque de prolonger l’arrêt en achetant un appareil incompatible.

Comment réduire le risque d’une nouvelle panne du servomoteur Lenze ?

Pour les entraînements critiques, il est recommandé de passer d’une maintenance réactive à une surveillance de l’état technique. Un bon point de départ consiste à enregistrer régulièrement les niveaux de vibration et de température et à suivre leur évolution.

Une augmentation constante des vibrations peut signaler un problème en développement bien avant que le bruit ne devienne audible pendant le fonctionnement normal d’un atelier de production. De même, une température qui augmente progressivement peut indiquer une dégradation du refroidissement, une hausse des frottements ou une augmentation de la charge.

Dans le cadre de la maintenance préventive, il convient également de contrôler périodiquement :

• l’état du ventilateur et le débit d’air,
• l’alignement de l’accouplement,
• la tension des courroies,
• les fixations du moteur,
• l’état des câbles de l’encodeur et des connecteurs,
• la température des roulements,
• les variations du niveau de vibrations,
• les paramètres de fonctionnement du variateur.

Cela permet de planifier le service des servomoteurs Lenze pendant un arrêt contrôlé au lieu d’intervenir uniquement après l’arrêt de la ligne.

Service, modernisation, pièces et rachat d’équipements Lenze

En cas de panne d’un système Lenze, la solution ne doit pas nécessairement se limiter à la réparation d’un seul servomoteur. Si l’appareil fonctionne avec un variateur ancien ou d’autres composants du système d’entraînement, il peut être utile d’évaluer l’ensemble du système et de déterminer si la solution la plus rentable est la réparation, la remise en état, l’achat d’un appareil de remplacement ou la modernisation.

Lors d’une rénovation planifiée de la machine, il est également possible de vérifier la disponibilité des composants de rechange. Disposer d’un appareil de secours opérationnel pour un entraînement critique permet souvent de réduire un futur arrêt de plusieurs jours au temps nécessaire uniquement au remplacement et à la remise en service.

Si, après une modernisation, il reste des appareils Lenze fonctionnels, endommagés ou devenus inutiles, ils peuvent également être soumis à une évaluation dans le cadre du rachat d’équipements d’automatisation industrielle.

Que préparer avant d’envoyer un servomoteur en réparation ?

Afin d’accélérer le diagnostic et le devis de réparation du servomoteur Lenze MDFKA, il est recommandé de transmettre au service autant d’informations que possible sur la panne.

• une photo de la plaque signalétique,
• la désignation complète de l’appareil,
• une description des symptômes et du moment où ils apparaissent,
• l’information indiquant si le moteur a continué à fonctionner après l’apparition de la panne,
• la désignation du variateur de fréquence ou du servovariateur associé,
• les codes d’erreur affichés par le système de commande,
• des informations sur les réparations antérieures,
• des photos de l’arbre, de la bride et des connecteurs,
• un enregistrement du bruit ou des vibrations, s’il est disponible.

Vous avez un problème avec le LENZE MDFKAIG112-22 ? Envoyez les données de l’appareil et une description des symptômes. Après le diagnostic, il est possible de choisir une solution adaptée à la situation : réparation, remise en état, remplacement de composants, appareil de remplacement ou modernisation du système. En cas de panne entraînant l’arrêt de la production, déterminer rapidement la bonne marche à suivre est tout aussi important que la réparation elle-même. —> Demander une réparation
