Inspection et maintenance des moteurs Fanuc Alpha et Fanuc Beta après un orage

L’inspection des moteurs Fanuc après un orage doit inclure non seulement le contrôle du servomoteur lui-même, mais aussi le diagnostic du codeur, du Pulsecoder, du câblage, des connecteurs et du servovariateur. Dans les systèmes Fanuc Alpha et Fanuc Beta, une surtension après une décharge atmosphérique peut ne pas provoquer de symptômes immédiats, tout en endommageant progressivement l’isolation des enroulements, l’électronique de retour d’information et les modules de puissance. C’est pourquoi, après un orage, il ne faut pas se limiter à un simple redémarrage de la machine. La solution la plus sûre consiste à effectuer un diagnostic complet du système d’entraînement avant qu’une panne d’axe, un arrêt de production ou une détérioration permanente des composants Fanuc ne survienne.

Les moteurs Fanuc Alpha et Fanuc Beta fonctionnent dans des systèmes CNC exigeants, des robots, des centres d’usinage et des lignes de production, où la stabilité de l’axe a une influence directe sur la qualité du processus. Après un orage, il est particulièrement important de vérifier si l’onde de surtension n’a pas pénétré dans l’entraînement par le réseau d’alimentation, les câbles de signal, le blindage des câbles ou les boucles de mise à la terre. Même une brève impulsion de tension peut entraîner un affaiblissement de l’isolation, endommager l’électronique basse tension ou provoquer des erreurs instables qui ne se révèlent qu’après l’échauffement de la machine.

Si, après un orage, une machine équipée d’entraînements Fanuc signale une alarme d’axe, perd sa position, fonctionne de manière instable ou ne démarre pas l’axe, il est recommandé de commander immédiatement un diagnostic de service. Une inspection rapide peut réduire le risque d’une panne plus grave, raccourcir l’arrêt et aider à déterminer s’il suffit d’effectuer une maintenance, de réparer l’électronique, de remplacer le codeur ou s’il faudra utiliser un moteur de remplacement fonctionnel.

Appelez : +48 717 500 983

Pourquoi l’inspection des moteurs Fanuc après un orage est-elle nécessaire ?

Que peut endommager un orage dans les moteurs Fanuc Alpha et Fanuc Beta ?

Un orage est dangereux pour les entraînements Fanuc principalement en raison des surtensions transitoires. Une décharge atmosphérique proche peut provoquer une augmentation soudaine du potentiel dans l’installation d’alimentation, le système de mise à la terre ou les câbles de signal. Par conséquent, l’énergie de surtension peut atteindre le servomoteur, le codeur, les câbles d’alimentation, les câbles de retour d’information ainsi que le servovariateur.

Les moteurs à courant alternatif Fanuc Alpha et Fanuc Beta sont mécaniquement et thermiquement robustes par conception, mais l’isolation de leurs enroulements possède une rigidité diélectrique définie. Si l’impulsion de tension dépasse le niveau sûr, un affaiblissement ponctuel de l’isolation du stator peut se produire. Le problème est que le dommage ne signifie pas toujours un claquage immédiat. Il commence souvent par des microdommages qui, après le redémarrage de la machine, se développent sous l’effet de la température, de la charge et des vibrations.

En pratique, l’équipe de maintenance peut avoir l’impression que la machine fonctionne correctement après un orage, alors que des alarmes instables, un court-circuit entre spires, un court-circuit vers le boîtier ou un problème de positionnement de l’axe apparaissent après quelques heures ou quelques jours. C’est pourquoi le service des moteurs Fanuc après un orage doit être traité comme une action préventive, et non seulement comme une réaction à l’arrêt complet de l’entraînement.

Symptômes d’une panne de servomoteur Fanuc après une surtension

Après des décharges atmosphériques, le système d’entraînement Fanuc peut se comporter différemment qu’avant la panne d’alimentation. Certains symptômes sont évidents, par exemple l’absence de disponibilité de l’axe ou une alarme du contrôleur CNC. D’autres sont plus subtils et faciles à négliger, surtout lorsque la machine lance encore le programme.

Les symptômes typiques qui doivent inciter à effectuer un diagnostic comprennent :

• des alarmes d’axe Fanuc apparaissant après un orage ou une coupure d’alimentation,
• des erreurs de transmission de données série provenant du codeur ou du Pulsecoder,
• une perte de position de l’axe,
• des vibrations du servomoteur pendant le fonctionnement ou à l’arrêt,
• un bruit anormal de l’entraînement,
• un fonctionnement instable de l’axe après l’échauffement de la machine,
• des arrêts aléatoires du cycle de production,
• des problèmes de référencement de l’axe,
• une augmentation de la température du moteur ou du servovariateur,
• une suspicion de court-circuit entre spires ou de court-circuit vers le boîtier.

Tous les symptômes ne signifient pas immédiatement que le moteur doit être remplacé. La cause est souvent un codeur endommagé, un câble de signal, un connecteur, un blindage ou l’électronique du module servo. C’est pourquoi, avant d’acheter des pièces, il est utile d’effectuer un diagnostic complet Fanuc Alpha ou Fanuc Beta afin de ne pas remplacer des composants fonctionnels et de ne pas générer de coûts inutiles.

Vous avez une alarme d’axe Fanuc après un orage ? Contactez le service RGB Elektronika et commandez le diagnostic du moteur, du codeur et de l’électronique d’entraînement avant de remettre la machine en charge.

Pourquoi le Pulsecoder et le codeur Fanuc sont-ils particulièrement sensibles aux surtensions ?

L’élément le plus exposé dans les systèmes Fanuc Alpha et Fanuc Beta n’est souvent pas le corps du moteur lui-même, mais le système de retour d’information. Dans les servomoteurs Fanuc, le codeur, souvent appelé Pulsecoder Fanuc, est responsable du contrôle précis de la position et de la vitesse. Il est monté à l’arrière du moteur et directement couplé à l’arbre.

Le Pulsecoder fonctionne avec une électronique basse tension, et ses circuits logiques sont beaucoup plus sensibles aux surtensions que les éléments de puissance. Si une onde de surtension passe par le blindage du câble, la ligne d’alimentation du codeur ou la voie de transmission de données, elle peut endommager les transistors, les pilotes de ligne, les circuits intégrés et les convertisseurs internes. Le contrôleur CNC peut alors perdre la communication avec l’axe ou recevoir des données de position incorrectes.

C’est pourquoi le service des codeurs Fanuc après un orage est aussi important que la mesure des enroulements du moteur. L’omission du Pulsecoder dans le diagnostic peut conduire à une situation où le moteur semble électriquement fonctionnel, mais où la machine continue de signaler des erreurs d’axe, ne se référence pas correctement ou perd sa position pendant le cycle.

Dommages cachés du codeur Fanuc après un orage

Les dommages du codeur ne sont pas toujours immédiats et évidents. Dans de nombreux cas, l’électronique du Pulsecoder subit une dégradation partielle. L’entraînement peut démarrer correctement à froid, tandis que le problème n’apparaît qu’après l’échauffement de la machine, l’augmentation de la charge ou un fonctionnement prolongé en cycle automatique.

Les symptômes cachés d’un codeur Fanuc endommagé comprennent notamment la dérive thermique, des erreurs de communication sporadiques, des pertes momentanées de signal, un comptage d’impulsions instable et une perte de position. Ces cas sont difficiles à détecter lors d’un contrôle rapide sur la machine, c’est pourquoi ils nécessitent des tests de service et une vérification dans des conditions proches du fonctionnement réel.

Erreurs d’axe, perte de position et fonctionnement instable de l’entraînement

Si, après un orage, le système Fanuc signale des erreurs d’axe, il ne faut pas supposer que le problème concerne uniquement le contrôleur CNC. La source de la panne peut être le codeur, le câble de retour d’information, un connecteur endommagé, un blindage perturbé, le servovariateur ou le moteur lui-même. C’est précisément pourquoi un diagnostic efficace doit couvrir toute la chaîne d’entraînement, et non un seul composant.

À quoi ressemblent le diagnostic et la maintenance des moteurs Fanuc Alpha et Beta ?

Diagnostic Fanuc Alpha et Fanuc Beta – de la mesure d’isolation aux tests dynamiques

Un diagnostic Fanuc Alpha et un diagnostic Fanuc Beta professionnels après un orage doivent commencer par la déconnexion sécurisée de l’alimentation et l’attente du temps nécessaire à la décharge des condensateurs du bus DC. Ce n’est qu’après cette préparation que l’on peut passer aux mesures du moteur, au contrôle des câbles, à l’inspection des connecteurs et à la vérification de l’électronique du servovariateur.

En pratique, l’inspection et la maintenance des moteurs Fanuc Alpha et Fanuc Beta doivent comprendre :

• la mesure de la résistance d’isolation des enroulements par rapport au boîtier,
• la mesure de la résistance des enroulements et l’évaluation de la symétrie des phases,
• la vérification de l’absence de débuts de courts-circuits entre spires,
• le contrôle des connecteurs du moteur et du codeur,
• la vérification des câbles d’alimentation et de signal,
• l’évaluation du blindage des câbles et de la continuité de la mise à la terre,
• le diagnostic du Pulsecoder ou du codeur,
• le contrôle du servovariateur Fanuc Alpha ou Beta iSV,
• des tests dynamiques après élimination des défauts détectés.

Une telle procédure permet de déterminer si l’entraînement peut être remis en service en toute sécurité, ou s’il nécessite un séchage, une réparation, le remplacement du codeur, la réparation de l’électronique Fanuc après surtensions ou le remplacement d’un module endommagé.

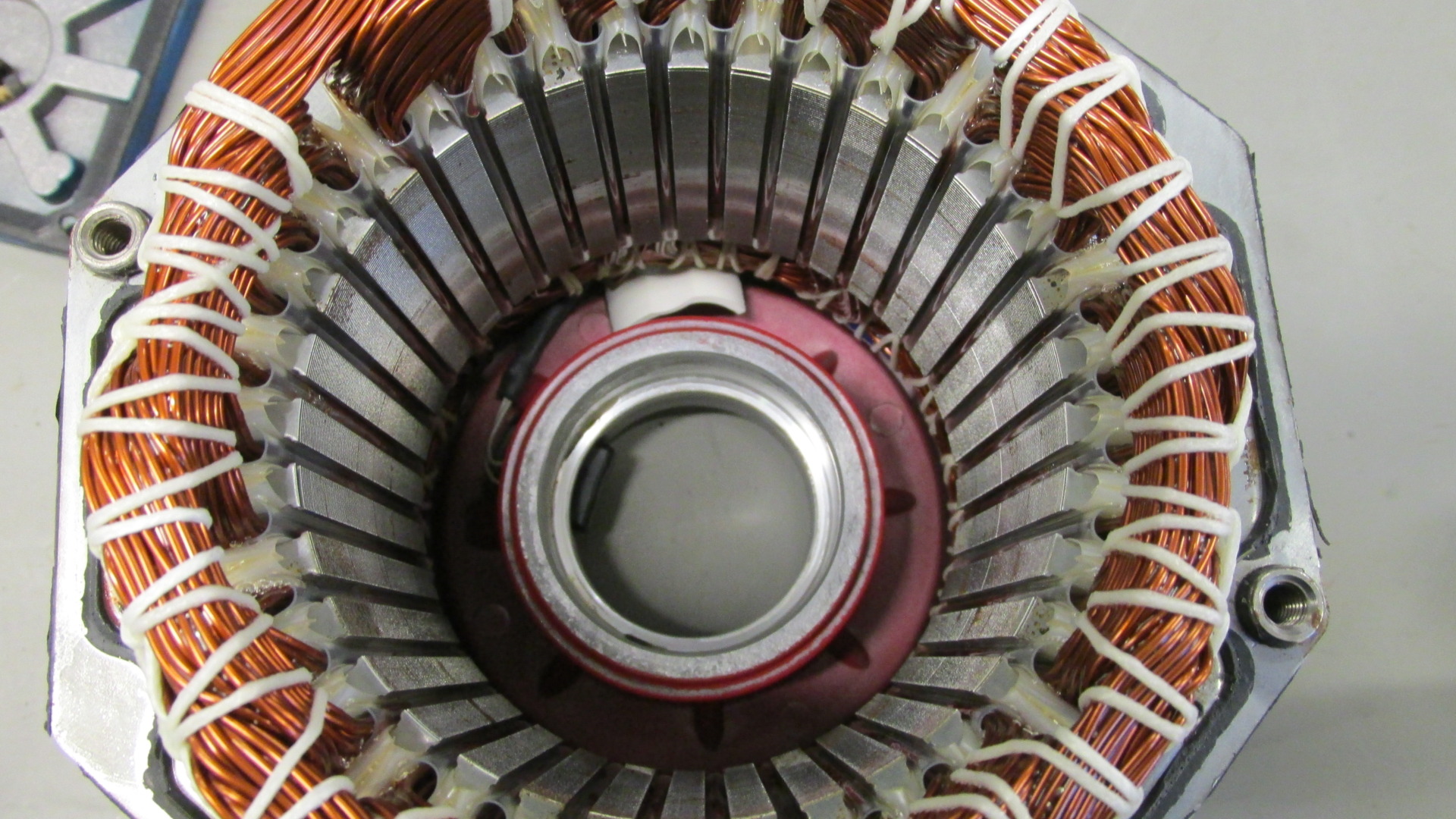

Mesure de la résistance d’isolation des enroulements du moteur Fanuc

L’une des étapes clés de l’inspection est la mesure de la résistance d’isolation des enroulements du stator par rapport au boîtier. La mesure est effectuée avec une tension d’essai adaptée à la classe d’isolation et aux paramètres de la machine. Une valeur inférieure à 100 MΩ doit être considérée comme un signal d’alerte, en particulier après un orage, une inondation, un arrêt prolongé ou une suspicion de surtension.

Une faible résistance d’isolation peut indiquer de l’humidité, une dégradation thermique, une contamination, des traces de conduction après surtension ou le début d’un dommage qui, sous charge, se transformera en court-circuit vers le boîtier. Dans une telle situation, la poursuite de l’exploitation sans service peut entraîner l’endommagement du moteur, du module de puissance ou l’arrêt de tout l’axe.

Contrôle des enroulements, des connecteurs et du blindage des câbles

La deuxième étape importante est la mesure de la résistance des enroulements eux-mêmes. L’objectif est de vérifier la symétrie des phases et d’exclure les premiers stades de courts-circuits entre spires. Des différences entre les phases peuvent indiquer que l’enroulement a été fragilisé par une surtension ou par des surcharges antérieures.

Le contrôle des câbles et des connecteurs est tout aussi important. Après un orage, il faut vérifier si les connecteurs présentent des traces de brûlure, de fonte de l’isolation, de contacts endommagés, de décolorations ou de dépôts carbonés. Le blindage des câbles de signal et d’alimentation doit conserver sa continuité, car un blindage endommagé peut augmenter la sensibilité du système aux perturbations ultérieures et aux erreurs de communication.

Si vous n’êtes pas sûr que le moteur Fanuc après un orage possède une isolation correcte et des câbles fonctionnels, faites réaliser des mesures de service. C’est plus rapide et plus sûr que de démarrer l’axe sans contrôle.

Service des codeurs Fanuc après un orage et réparation électronique après surtensions

La réparation de l’électronique Fanuc après un orage exige de vérifier les éléments qui ont pu absorber l’énergie de l’impulsion de surtension. Cela concerne aussi bien l’électronique du Pulsecoder que les modules du servovariateur, les circuits d’entrée, les circuits de mesure et les éléments de puissance. Même si le moteur ne présente pas de court-circuit, une électronique endommagée peut empêcher le fonctionnement stable de l’axe.

Dans le cas des codeurs Fanuc, il est particulièrement important de vérifier le signal de retour d’information, la stabilité de la communication, la réaction à la température et la précision du comptage de position. Si le Pulsecoder présente des circuits logiques endommagés, le contrôleur peut générer des alarmes d’axe critiques, des erreurs de transmission de données série ou des erreurs de comptage d’impulsions.

Un service professionnel des codeurs Fanuc après un orage permet de distinguer un problème du codeur lui-même d’une panne du câble, du connecteur, du servovariateur ou de la commande. C’est important, car le remplacement de pièces au hasard sans diagnostic peut prolonger l’arrêt et augmenter le coût de redémarrage de la machine.

Que faut-il vérifier dans un servovariateur Fanuc Alpha ou Beta iSV ?

Après une surtension, il faut vérifier non seulement le moteur et le codeur, mais aussi le servovariateur. Dans les systèmes Fanuc Alpha et Beta iSV, les éléments de protection d’entrée, les modules de diodes du redresseur, les transistors de puissance IGBT, les circuits de mesure du courant et les circuits de commande peuvent être endommagés. Si ces éléments ne sont pas vérifiés, le redémarrage de l’entraînement peut se terminer par une nouvelle panne.

L’inspection de l’intérieur du boîtier est également importante. Les dépôts carbonés, les traces d’arc électrique, les composants brûlés, les décolorations du stratifié ou les pistes endommagées peuvent indiquer le passage de l’énergie de surtension à travers le système. Ces contaminations doivent être éliminées et les composants endommagés remplacés avant d’effectuer les tests dynamiques.

Quand la réparation d’un moteur Fanuc est-elle judicieuse et quand vaut-il mieux acheter une pièce de remplacement ?

La réparation des moteurs Fanuc après un orage est judicieuse lorsque le dommage peut être diagnostiqué de manière claire et que le coût de remise en état est justifié par rapport à la valeur de l’entraînement et au temps d’arrêt. Cela concerne notamment les dommages aux câbles, connecteurs, codeurs, les contaminations, l’humidité, l’isolation affaiblie pouvant être restaurée ou certains défauts électroniques.

L’achat d’une pièce de remplacement doit être envisagé lorsque le moteur présente un court-circuit grave entre spires, un court-circuit vers le boîtier, un dommage mécanique de l’arbre, un codeur endommagé de manière non rentable ou lorsque le délai de réparation est trop long par rapport au coût de l’arrêt de production. En pratique, les services de maintenance ont souvent besoin de deux voies en parallèle : un diagnostic rapide de l’entraînement endommagé et la vérification de la disponibilité d’un remplacement ou d’une pièce fonctionnelle en stock.

Vous ne savez pas s’il faut réparer un moteur Fanuc ou acheter un remplacement fonctionnel ? RGB Elektronika peut vous aider dans le diagnostic, l’évaluation de la rentabilité de la réparation et le choix d’une pièce disponible pour un système Fanuc Alpha ou Fanuc Beta.

Inspection et maintenance Fanuc chez RGB Elektronika – réduisez le risque d’arrêt

Après un orage, le pire scénario est un démarrage apparemment correct de la machine sans contrôle de l’entraînement. Le système peut fonctionner pendant un court laps de temps, puis s’arrêter pendant la production, générant un arrêt coûteux, une perte de matériau, des retards dans l’exécution des commandes et la nécessité de rechercher des pièces en urgence. C’est pourquoi l’inspection et la maintenance des moteurs Fanuc après une surtension doivent être effectuées le plus rapidement possible, en particulier dans les machines critiques pour le processus.

RGB Elektronika accompagne les sites industriels dans le diagnostic, les inspections et le service des systèmes d’automatisation et de l’électronique industrielle. Dans le cas des entraînements Fanuc Alpha et Fanuc Beta, il est particulièrement important de vérifier toute la chaîne : moteur, Pulsecoder, câblage, connecteurs, blindage, servovariateur et électronique de puissance. Seule cette approche permet d’évaluer réellement l’état du système après une surtension.

La réalisation d’une inspection permet de répondre aux questions les plus importantes de la maintenance : le moteur peut-il être démarré en toute sécurité, le codeur fonctionne-t-il de manière stable, l’isolation des enroulements est-elle correcte, le servovariateur ne présente-t-il pas d’éléments de puissance endommagés et l’entraînement ne provoquera-t-il pas une nouvelle panne après le retour en production.

Si votre machine équipée d’entraînements Fanuc Alpha ou Fanuc Beta a fonctionné pendant un orage, signale des alarmes ou se comporte différemment que d’habitude, n’attendez pas l’arrêt complet de la ligne. Commandez une inspection des moteurs Fanuc, la maintenance du système d’entraînement et le diagnostic de l’électronique après surtensions. C’est plus simple, plus rapide et moins coûteux que d’éliminer les conséquences d’une panne grave pendant la production. –> Commander une réparation
