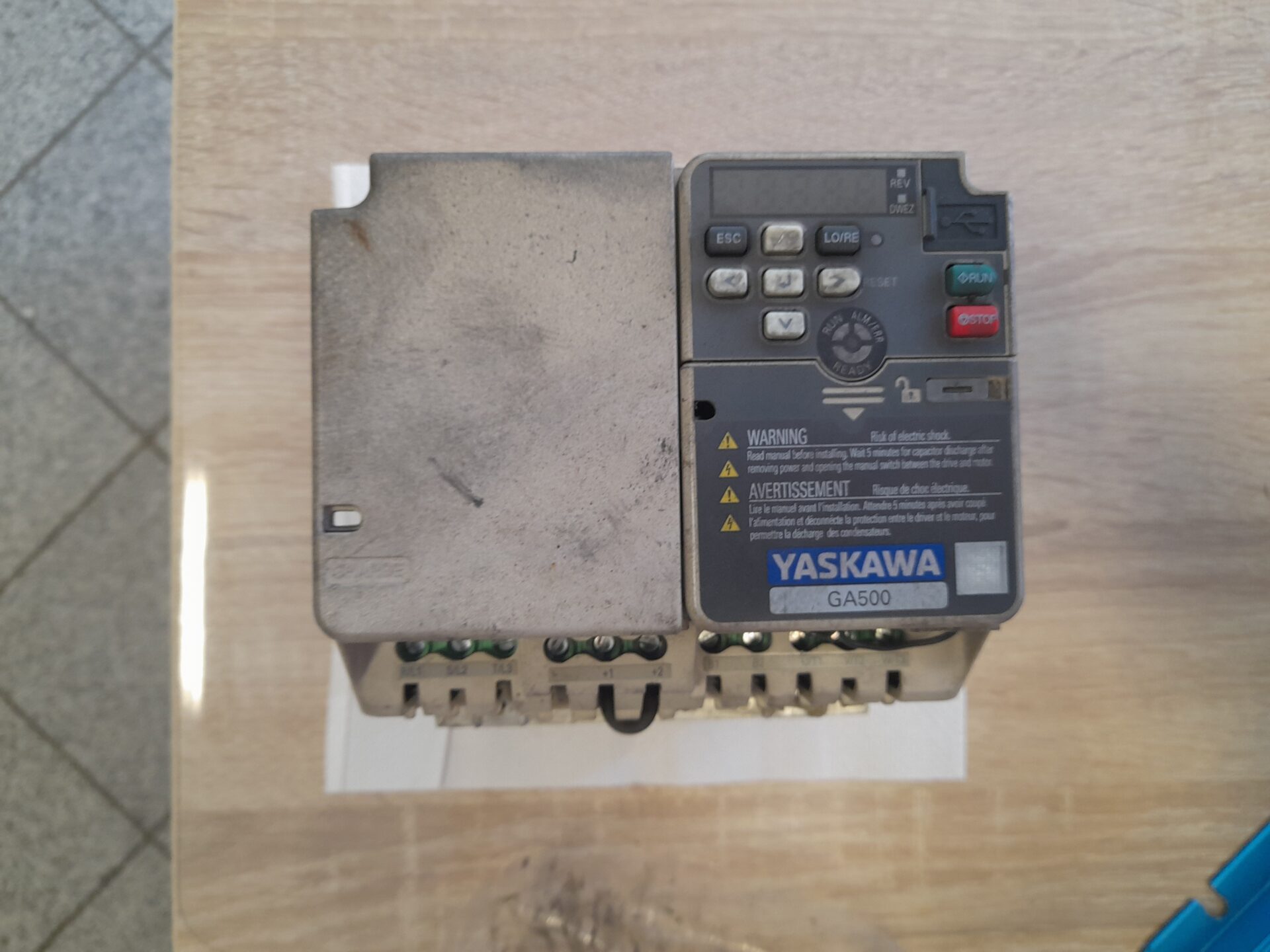

Erreur Uv dans les variateurs Yaskawa GA500/GA700 – causes possibles

L’erreur Uv dans les variateurs Yaskawa GA500 et GA700 indique une chute de tension sur le bus DC en dessous du niveau autorisé. Dans la pratique, cela résulte le plus souvent de problèmes d’alimentation, de l’usure des condensateurs électrolytiques, d’une charge d’application trop élevée ou d’un choix inapproprié du variateur pour le moteur. Si l’alarme Uv apparaît de manière cyclique ou en même temps que d’autres codes d’erreur, il ne faut pas se limiter à une réinitialisation de l’appareil. Un tel symptôme nécessite généralement un diagnostic complet, car il peut entraîner un fonctionnement instable de l’entraînement, des arrêts de ligne et une augmentation des coûts de maintenance.

Dans un environnement industriel, une erreur de variateur Yaskawa est très rarement un problème isolé des conditions de fonctionnement de la machine. Il faut voir plus large : le système d’alimentation, le bus DC, les paramètres du moteur, les caractéristiques de la charge, la dynamique de l’application, l’historique de fonctionnement et la qualité du choix initial de l’entraînement. C’est pourquoi un diagnostic efficace doit combiner l’analyse de l’électronique de puissance avec l’évaluation des conditions de fonctionnement de l’ensemble du système d’entraînement.

Vous avez une erreur Uv sur un Yaskawa GA500 ou GA700 ? Demandez un diagnostic avant que le problème n’entraîne un arrêt complet de la machine. Nous vérifierons l’état du bus DC, des condensateurs, du circuit de puissance et la justesse du choix du variateur pour l’application.

Appelez : +48 717 500 983

Que signifie l’erreur Uv dans les variateurs Yaskawa GA500 et GA700 ?

Le code d’erreur Uv Yaskawa informe que la tension dans le circuit intermédiaire DC a chuté en dessous du niveau de fonctionnement sûr du convertisseur. Pour l’utilisateur, cela signifie une chose : le variateur ne dispose pas de conditions énergétiques stables pour contrôler correctement le moteur. Le résultat peut être un arrêt de l’entraînement, une perte de couple, un fonctionnement instable, un arrêt de la machine ou l’apparition d’autres alarmes.

Dans les variateurs industriels, le bus DC est un élément clé du circuit de puissance. C’est là que l’énergie, après le redressement de la tension d’alimentation, est mise en mémoire tampon et préparée pour le contrôle ultérieur du moteur. Si le niveau de tension chute trop rapidement ou si des ondulations excessives apparaissent, le variateur commence à perdre la stabilité de son fonctionnement. C’est alors qu’apparaît une erreur de variateur, qui peut être temporaire ou récurrente.

Pourquoi une chute de tension sur le bus DC provoque-t-elle une erreur du variateur ?

Le bus DC doit maintenir un niveau de tension suffisamment stable pour que le convertisseur de fréquence puisse générer correctement le signal de sortie pour le moteur. Lorsque l’énergie stockée dans le circuit DC est déchargée trop rapidement, le variateur n’est pas en mesure de maintenir les conditions de contrôle requises. Du point de vue de la maintenance, cela signifie généralement l’un des trois scénarios suivants : un problème d’alimentation, un problème de condensateurs ou un problème de charge de l’entraînement.

Dans la pratique de la maintenance, il est très important que l’alarme Uv elle-même ne dise pas encore tout. Elle indique l’effet, mais ne montre pas toujours la cause première. Par conséquent, un diagnostic correct doit englober à la fois l’électronique industrielle à l’intérieur du variateur et les conditions de fonctionnement de l’ensemble de l’application.

Quelles sont les causes les plus courantes de l’erreur Uv chez Yaskawa ?

Vieillissement des condensateurs électrolytiques

L’une des causes fréquentes de l’alarme Uv dans les variateurs exploités pendant une longue période est la perte des paramètres électriques des condensateurs électrolytiques. Avec le temps, l’électrolyte s’assèche et la capacité du condensateur diminue. Par conséquent, le composant se décharge plus rapidement et des ondulations de tension de plus en plus importantes apparaissent sur la ligne DC.

Plus la capacité réelle des condensateurs est faible, plus l’amplitude de ces ondulations est importante. C’est précisément à ce moment-là que la chute de tension sur le bus DC peut atteindre un niveau tel que le variateur réagira par une alarme Uv. Un tel cas concerne particulièrement souvent les appareils fonctionnant à haute température, sous forte charge, dans des systèmes fréquemment démarrés et arrêtés, et dans des applications avec une dynamique de couple élevée.

D’un point de vue opérationnel, c’est un signal très important. Si le variateur fonctionne toujours, mais que les alarmes Uv apparaissent de plus en plus souvent, cela ne signifie pas que le problème va se résoudre de lui-même. Au contraire. Il s’agit généralement de l’étape précédant une panne de variateur plus grave, qui peut se terminer par un arrêt de ligne imprévu.

Fluctuations ou perte d’alimentation

Un autre groupe de causes est constitué par les problèmes du côté de l’alimentation. Les chutes de tension du réseau, l’asymétrie de phase, les connexions desserrées, la mauvaise qualité de l’alimentation dans l’usine ou les creux de tension momentanés peuvent entraîner une réduction de l’énergie disponible sur le bus DC. Dans un tel cas, l’erreur Uv peut apparaître de manière irrégulière, par exemple lors du démarrage d’autres récepteurs, aux heures de pointe de la charge ou lors de perturbations momentanées dans l’installation.

C’est particulièrement important dans les usines où d’autres appareils à forte consommation d’énergie fonctionnent également sur le même tableau de distribution, tels que des servomoteurs, des démarreurs progressifs, des alimentations de forte puissance, des redresseurs ou des systèmes de chauffage. Dans ce cas, le problème ne vient pas toujours du variateur lui-même. Parfois, la source de l’alarme est l’environnement de fonctionnement de la machine.

Mauvais choix du variateur pour le moteur et la charge

Une raison très fréquente et pourtant sous-estimée de l’alarme Uv est le mauvais choix du variateur. Dans la pratique, de nombreux remplacements sont effectués “un pour un”, uniquement sur la base de la puissance de l’ancien appareil. Cette approche peut être risquée, car deux variateurs de même puissance nominale peuvent avoir des capacités de courant et de surcharge différentes, et une résistance différente aux caractéristiques de la charge.

Si le nouveau convertisseur de fréquence n’est pas en mesure de couvrir la demande réelle de courant du moteur, en particulier dans les applications dynamiques, les condensateurs du bus DC se déchargent trop rapidement. Le résultat est l’apparition de l’erreur Uv Yaskawa, et parfois aussi d’une alarme de surcharge parallèle.

C’est précisément la raison pour laquelle le choix du variateur doit tenir compte non seulement de la puissance du moteur, mais aussi du courant nominal, de la capacité de surcharge, des caractéristiques du couple de charge, de la fréquence des cycles de marche-arrêt, du profil de fonctionnement et des exigences de l’application. Dans de nombreux cas, la source du problème n’est pas un dommage au variateur, mais un choix trop optimiste de l’entraînement par rapport aux conditions réelles de fonctionnement.

Fonctionnement dans une application lourde et surcharges dynamiques

L’alarme Uv apparaît plus souvent dans les machines qui fonctionnent avec une dynamique élevée, une augmentation rapide du couple ou des changements de charge répétitifs. Cela concerne, entre autres, les lignes d’emballage, les machines de formage, les applications de transport, les systèmes à démarrage difficile et les postes où l’entraînement doit réagir rapidement à l’évolution des conditions du processus.

Dans de telles applications, même un variateur correctement sélectionné peut révéler des signes d’usure plus rapidement s’il fonctionne près de ses limites pendant une longue période. C’est un argument important pour ne pas traiter l’erreur Uv comme un incident isolé, mais comme un signal d’avertissement concernant l’état de l’ensemble du système d’entraînement.

Que signifie une erreur Uv et une erreur oC simultanées chez Yaskawa ?

Si l’erreur oC Yaskawa apparaît avec l’alarme Uv, la situation indique généralement un lien entre le problème de tension et une surcharge de courant. Le mécanisme est logique : le variateur essaie de maintenir la vitesse et le couple définis, il augmente donc le courant de sortie. Dans le même temps, la charge décharge l’énergie stockée sur le bus DC plus rapidement. Si la réserve d’énergie est trop faible, la tension chute en dessous du seuil d’alarme et le système peut réagir parallèlement au dépassement du courant de sortie autorisé.

Dans la pratique de la maintenance, un tel ensemble de symptômes signifie souvent l’un des deux problèmes suivants : le variateur est usé ou le variateur est mal choisi pour l’application. Il s’agit d’une distinction très importante, car elle détermine si la bonne direction sera la réparation, la régénération, la modification de la configuration ou la modernisation de l’ensemble du système d’entraînement.

Comment diagnostiquer et éliminer l’erreur Uv dans un variateur Yaskawa ?

Un diagnostic efficace doit être mené par étapes. La réinitialisation de l’erreur elle-même est une action ad hoc et ne résout pas la cause. Si l’alarme revient, il convient d’aborder le problème comme une panne industrielle classique : recueillir les symptômes, vérifier les conditions d’alimentation, évaluer la charge de l’application et vérifier l’état des éléments du circuit de puissance.

Que vérifier d’abord sur site ?

Au début, il vaut la peine de vérifier quelques domaines de base :

• la qualité et la stabilité de l’alimentation du côté de l’entrée du variateur,
• l’état des connexions électriques, des bornes et de la ligne d’alimentation,
• la fréquence d’apparition de l’alarme et les conditions dans lesquelles elle se produit,
• si l’alarme Uv se produit seule ou avec d’autres codes,
• si le variateur a été remplacé par un autre modèle sans recalcul complet des paramètres de courant,
• si l’application fonctionne avec des surcharges dynamiques importantes.

À un stade ultérieur, il vaut la peine d’évaluer l’état des condensateurs et le comportement du bus DC sous charge. Si le variateur présente des ondulations croissantes, un fonctionnement instable ou des symptômes s’aggravant avec la température et le temps de fonctionnement, le service de maintenance doit le traiter comme un signal d’avertissement concernant l’usure des composants internes.

Dans la pratique, un diagnostic professionnel du variateur peut également inclure l’évaluation du circuit redresseur, du circuit de puissance, de la section de contrôle, des conditions de refroidissement et de l’historique de fonctionnement de l’appareil. C’est important car le problème Uv ne se limite pas toujours aux condensateurs. Parfois, il est le symptôme d’une dégradation plus large du convertisseur.

Quand l’entretien d’un variateur est-il plus rentable qu’un remplacement ?

Dans de nombreuses installations industrielles, le temps est plus important que le prix même de l’appareil. Si une panne de variateur arrête la production, la restauration rapide de l’efficacité et la limitation du coût des temps d’arrêt deviennent cruciales. Par conséquent, un service professionnel s’avère souvent plus rentable qu’un remplacement précipité, en particulier lorsque :

• le problème concerne une seule section de l’appareil,
• le variateur fait partie d’un système plus vaste et difficile à modifier,
• la machine a une configuration de paramètres spécifique,
• le délai de livraison d’un nouvel entraînement est trop long,
• il est nécessaire de maintenir la continuité du processus et de reprendre rapidement le travail.

D’un point de vue commercial, il vaut la peine de voir plus loin que le simple coût des pièces. Un arrêt imprévu, une perte de production, le risque de réclamations, la pression sur le service de maintenance et la désorganisation des plannings coûtent souvent plus cher qu’une réparation ou une régénération bien effectuée.

Si l’appareil n’est plus fabriqué ou si le client prévoit de changer le concept du système, l’achat d’automatismes industriels d’occasion peut être un bon complément à l’offre de service. Cette solution permet de récupérer une partie de la valeur de l’ancien équipement et d’allouer le budget à la modernisation.

Comment réduire le risque de pannes et de temps d’arrêt ultérieurs ?

Les meilleurs résultats sont obtenus en combinant des actions réactives et préventives. Si l’alarme Uv est déjà apparue dans le variateur Yaskawa, cela vaut la peine d’en profiter pour organiser l’ensemble du domaine d’exploitation des entraînements. Une bonne pratique consiste à :

• contrôler régulièrement la qualité de l’alimentation électrique,
• évaluer périodiquement l’état des variateurs fonctionnant dans des applications critiques,
• vérifier le choix du variateur par rapport à la charge réelle du moteur,
• contrôler les conditions de refroidissement et la température de fonctionnement,
• planifier les inspections avant qu’un temps d’arrêt ne se produise,
• effectuer des diagnostics dès les premiers symptômes anormaux, et non seulement après une panne complète.

Dans la pratique de la maintenance, la chose la plus chère n’est pas le variateur endommagé lui-même, mais le manque de décision au bon moment. Si l’erreur Uv apparaît de manière cyclique, si le variateur fonctionne de manière instable ou s’il est accompagné de l’erreur GA500, de l’erreur GA700 ou d’alarmes de courant, il convient de procéder à un diagnostic le plus rapidement possible. Cela permet d’évaluer si une réparation est suffisante, si une régénération est nécessaire, ou s’il sera plus sûr de procéder à une modernisation du système.

Si une erreur de variateur Yaskawa, une alarme Uv, une erreur oC ou des symptômes de fonctionnement instable de l’entraînement apparaissent dans votre usine, ne vous limitez pas à l’effacement de l’alarme. Il vaut la peine de vérifier l’appareil en ce qui concerne l’état du bus DC, des condensateurs, de la charge de l’application et de l’exactitude du choix. Ce n’est qu’alors que le risque d’une nouvelle panne et de temps d’arrêt coûteux de la production pourra être réellement réduit.

Chez RGB Elektronika, nous réalisons des diagnostics, des réparations, des entretiens, des régénérations, des modernisations et l’achat d’automatismes industriels. Nous traitons, entre autres, les variateurs, les servomoteurs, les automates programmables (PLC), les panneaux IHM, les alimentations et l’électronique de contrôle. Si vous souhaitez vérifier la cause de l’alarme Uv dans les Yaskawa GA500 ou GA700, contactez-nous et envoyez-nous les symptômes, le modèle de l’appareil et les conditions de fonctionnement de l’application.

Signalez votre volonté de réparer un variateur Yaskawa au service RGB via le formulaire -> signaler une réparation

Appelez : +48 717 500 983

Bibliographie :

• Yaskawa Electric Corporation, “GA500 AC Micro Drives for Industrial Applications Technical Manual”, No. SIEP C71061753B, Yaskawa America, Inc.
  https://ga500.yaskawa-perform.de/wp-content/uploads/2019/04/Documentation/GA500_Technical_Manual.pdf
