Entretien des moteurs DC. Contrôle express des moteurs dans une usine industrielle

L’entretien des moteurs DC consiste à effectuer régulièrement le diagnostic et la maintenance des éléments qui conditionnent le fonctionnement fiable d’un moteur à courant continu : balais, collecteur, enroulements, isolation, roulements, refroidissement, connexions électriques et systèmes de retour d’information. Un contrôle express des moteurs DC dans une usine industrielle permet d’évaluer rapidement l’état de l’entraînement, de détecter les étincelles, l’usure des balais, les traces de brûlure sur le collecteur, la poussière de carbone, la baisse de résistance d’isolement, les jeux de roulements et les symptômes de surchauffe avant qu’un arrêt de production coûteux ne survienne.

Les moteurs à courant continu fonctionnent encore dans de nombreuses applications industrielles importantes, malgré la forte popularité des entraînements à courant alternatif et des variateurs de fréquence. Cela s’explique par leur caractéristique de couple avantageuse à basse vitesse, leur régulation précise et leur fonctionnement éprouvé dans les applications lourdes. On les rencontre dans les lignes de production, les mélangeurs, les machines de levage, les entraînements de process, les laminoirs, les convoyeurs, les machines papetières et les applications exigeant un couple stable.

Dans la pratique de la maintenance industrielle, le plus important est de ne pas attendre la panne. Les contrôles des moteurs DC doivent faire partie d’une stratégie de maintenance planifiée, car de petits symptômes comme les étincelles sous les balais, un dépôt noir sur le collecteur ou une hausse de température peuvent rapidement entraîner une détérioration du collecteur, des courts-circuits entre spires ou la nécessité d’une révision complète du moteur.

Appelez : +48 717 500 983

Quand l’entretien des moteurs DC est-il nécessaire et quels symptômes doivent alerter la maintenance ?

Pourquoi les moteurs à courant continu fonctionnent-ils encore dans les machines industrielles critiques ?

Les moteurs DC sont appréciés pour leur excellente maîtrise du couple et de la vitesse, en particulier à bas régime. Dans de nombreuses usines, ils fonctionnent depuis des années dans des machines dont la modernisation nécessiterait des modifications de la commande, de l’alimentation, des entraînements, de la documentation et de la mécanique. C’est pourquoi l’entretien des moteurs à courant continu est souvent plus rentable qu’un remplacement soudain de tout le système d’entraînement.

Un moteur DC bien entretenu peut fonctionner de manière stable pendant longtemps, mais il exige la maintenance des éléments caractéristiques des constructions à balais. Les plus importants sont : les balais de carbone, le collecteur, la pression des balais, la poussière de graphite, l’isolation des enroulements, les roulements, le refroidissement et l’état des connexions électriques.

L’absence de maintenance régulière entraîne une accumulation progressive des défauts. Au départ, il s’agit de problèmes d’exploitation, puis de pannes mécaniques ou électriques, et enfin de l’arrêt de l’entraînement. Pour une usine industrielle, cela signifie non seulement un coût de réparation, mais aussi une perte de temps de production.

Quels symptômes indiquent qu’un moteur DC nécessite un contrôle ?

Un moteur à courant continu envoie généralement des signaux d’avertissement avant qu’une panne critique ne survienne. L’opérateur ou l’automaticien peut remarquer un changement de bruit, une odeur d’isolation surchauffée, des étincelles plus importantes, une baisse de stabilité de fonctionnement ou des déclenchements plus fréquents des protections.

Les symptômes les plus fréquents pour lesquels il est utile d’effectuer un contrôle des moteurs à courant continu sont :

• étincelles excessives sous les balais,
• usure irrégulière des balais de carbone,
• dépôt noir et mat sur le collecteur,
• traces de brûlure, piqûres ou rainures sur le collecteur,
• température élevée du moteur,
• odeur d’isolation surchauffée,
• augmentation du niveau de vibrations,
• bruit de roulements ou jeux mécaniques,
• baisse de la résistance d’isolement,
• encrassement de l’intérieur par de la poussière de carbone,
• régulation de vitesse instable,
• erreurs du tachogénérateur, de l’encodeur ou des capteurs de température.

L’apparition d’un seul symptôme ne signifie pas toujours qu’il faut démonter immédiatement le moteur. Cela signifie toutefois qu’un diagnostic est nécessaire. Un contrôle rapide permet d’évaluer si une maintenance préventive suffit ou s’il faudra prévoir une réparation, une régénération, un tournage du collecteur, un remplacement des balais, un remplacement des roulements ou un rebobinage du moteur DC.

Si un moteur DC produit des étincelles, surchauffe ou fonctionne de manière instable, n’attendez pas la panne du collecteur. Demandez un contrôle express et vérifiez si l’entraînement peut fonctionner en sécurité jusqu’au prochain arrêt technologique.

Pourquoi le contrôle des balais des moteurs est-il si important ?

Le contrôle des balais des moteurs est l’un des points les plus importants de l’entretien des moteurs à courant continu à balais. Les balais assurent le transfert du courant vers le collecteur. Leur usure, leur blocage ou une pression incorrecte peuvent provoquer des étincelles, des brûlures, des stries sur le collecteur et un fonctionnement instable de l’entraînement.

Lors du contrôle, il ne suffit pas de vérifier si les balais sont encore « longs ». Il faut évaluer :

• le degré d’usure des balais,
• l’uniformité de l’usure sur tous les porte-balais,
• la liberté de déplacement des balais dans les guides,
• l’état des conducteurs des balais,
• la force d’appui des ressorts,
• le contact du balai avec le collecteur,
• le choix du matériau du balai selon l’application,
• la présence d’étincelles et de traces d’électroérosion.

Une pression trop faible provoque un contact instable et des étincelles. Une pression trop élevée accélère l’usure mécanique des balais et du collecteur. Dans les deux cas, le moteur fonctionne dans des conditions qui réduisent sa durée de vie.

Quand l’entretien du collecteur et le tournage du collecteur sont-ils nécessaires ?

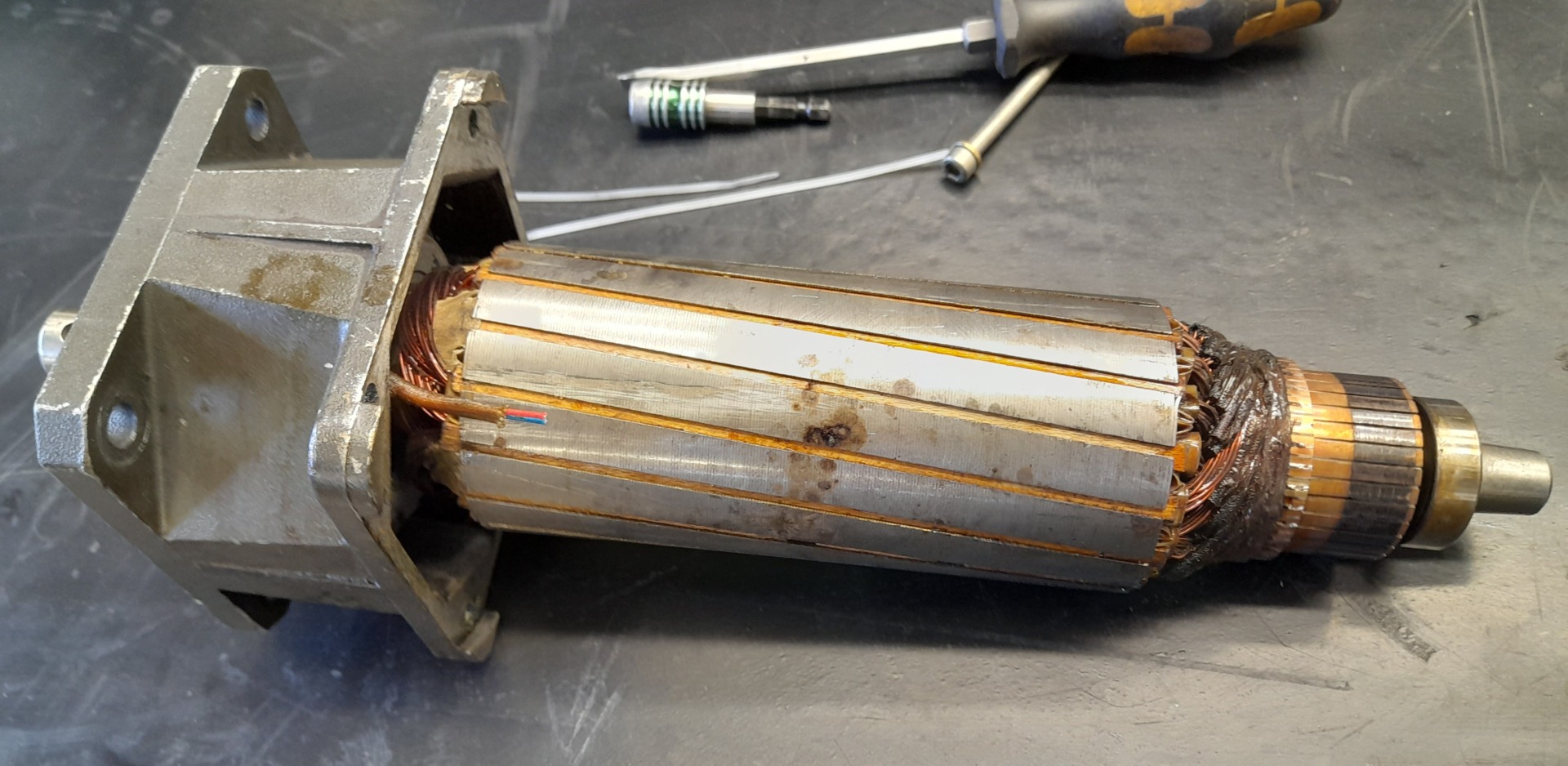

L’entretien du collecteur consiste à évaluer l’état de la surface de travail, de la patine, du faux-rond radial, des piqûres, des brûlures, des rainures et de l’isolation en mica entre les lames. Un collecteur fonctionnant correctement présente une surface régulière et une patine stable allant du brun clair au brun chocolat. Ce film d’oxyde témoigne d’une bonne coopération au contact balai-collecteur.

Les symptômes inquiétants sur le collecteur sont :

• dépôt noir ou mat,
• brûlures et décolorations,
• piqûres dues aux étincelles,
• rainures et irrégularités,
• modification de la géométrie du collecteur,
• surchauffe des lames,
• mica saillant entre les segments,
• usure trop rapide des nouveaux balais.

Le tournage du collecteur est nécessaire lorsque la surface est irrégulière, présente des rainures, un faux-rond ou des dommages impossibles à éliminer par un simple nettoyage. Après le tournage, on réalise le creusage du mica, c’est-à-dire l’approfondissement de l’isolation en mica entre les lames du collecteur, puis le chanfreinage des bords des segments. Les balais peuvent ainsi fonctionner de manière stable, sans rebond ni étincelles excessives.

Ignorer de petits problèmes de commutation peut rapidement conduire à une destruction irréversible du collecteur. Dans ce cas, au lieu d’une maintenance courte, une révision générale coûteuse devient nécessaire.

Comment la poussière de carbone, le refroidissement et les roulements influencent-ils la durée de vie d’un moteur DC ?

La formation de poussière de graphite est un effet naturel du fonctionnement des balais. Cette poussière conduit le courant, c’est pourquoi son accumulation à l’intérieur du moteur constitue un danger sérieux. Elle peut provoquer une baisse de la résistance d’isolement, des chemins conducteurs, des défauts à la masse et des courts-circuits entre les éléments du système.

Lors de l’entretien, il faut contrôler :

• la quantité de poussière de carbone à l’intérieur du moteur,
• l’état des canaux de ventilation,
• la libre circulation du refroidissement,
• le bon fonctionnement des ventilateurs de refroidissement externes,
• la température de fonctionnement du moteur,
• l’état des roulements,
• les jeux axial et radial,
• l’alignement de l’arbre moteur avec la machine entraînée.

Le contrôle de l’usure des roulements d’un moteur DC est aussi important que le contrôle des balais. Des roulements usés peuvent provoquer des vibrations, du bruit, une hausse de température, une détérioration de l’arbre, un contact irrégulier des balais sur le collecteur et une surcharge de l’entraînement. Si le moteur est accouplé à une grande machine, une pompe, un réducteur, un tambour ou un ventilateur, il est également utile d’effectuer un alignement laser.

À quoi ressemblent le contrôle professionnel, l’entretien et la régénération d’un moteur DC ?

Que comprend un contrôle express des moteurs DC dans une usine industrielle ?

Un contrôle express d’un moteur DC dans une usine industrielle doit donner au service maintenance une réponse rapide à trois questions : le moteur peut-il continuer à fonctionner en sécurité, quels éléments nécessitent une intervention et faut-il planifier une réparation lors de la prochaine fenêtre de maintenance ?

Un contrôle professionnel peut comprendre :

1. Inspection visuelle externe du moteur, du carter, de la boîte à bornes, des presse-étoupes et des câbles.
2. Contrôle des balais, des porte-balais, des conducteurs et de la pression des ressorts.
3. Évaluation du collecteur, de la patine, des brûlures, des piqûres, du faux-rond et de l’état de l’isolation en mica.
4. Mesure de la résistance des enroulements de l’induit et de l’excitation.
5. Mesure de la résistance d’isolement à la masse et entre les enroulements.
6. Détermination du PI et du DAR, si le périmètre du diagnostic l’exige.
7. Contrôle de la poussière de carbone et des impuretés à l’intérieur du moteur.
8. Vérification du système de refroidissement et de la libre circulation dans les canaux de ventilation.
9. Diagnostic mécanique des roulements, jeux, vibrations et alignement.
10. Vérification du système de retour d’information, c’est-à-dire encodeur, tachogénérateur ou capteurs thermiques.

Un tel périmètre permet de distinguer l’usure normale d’exploitation d’un défaut pouvant rapidement entraîner une panne de production.

Symptôme	Cause possible	Action de service
Étincelles sous les balais	Mauvaise pression des balais, usure des balais, irrégularité du collecteur	Contrôle des balais, de la pression, du collecteur et du choix du matériau des balais
Dépôt noir sur le collecteur	Problèmes de commutation, surchauffe, mauvaise interaction des balais	Entretien du collecteur, évaluation de la patine, tournage éventuel
Baisse de la résistance d’isolement	Poussière de carbone, humidité, vieillissement de l’isolation	Nettoyage, séchage, mesures PI et DAR, évaluation des enroulements
Bruit et vibrations	Roulements usés, désalignement, jeux mécaniques	Contrôle des roulements, mesure des jeux, vibrodiagnostic, alignement
Surchauffe du moteur	Refroidissement encrassé, surcharge, détérioration des enroulements	Contrôle du refroidissement, mesures électriques, évaluation de la charge

Besoin d’une évaluation rapide de l’état d’un moteur DC ? Demandez un contrôle sur site avant que de petites étincelles, la poussière de carbone ou une baisse d’isolement ne se transforment en panne coûteuse.

Quelles mesures électriques réalise-t-on lors de l’entretien des moteurs à courant continu ?

Les mesures électriques sont essentielles, car elles montrent l’état des enroulements et de l’isolation. L’aspect extérieur du moteur ne suffit pas pour déterminer si la machine peut fonctionner en sécurité. L’isolation peut être humide, encrassée par de la poussière de carbone ou affaiblie thermiquement, même si le moteur semble correct extérieurement.

Lors de l’entretien, on effectue notamment :

• la mesure de la résistance des enroulements de l’induit,
• la mesure de la résistance des enroulements d’excitation,
• la mesure de la résistance d’isolement à la masse,
• la mesure de l’isolation entre les enroulements,
• la détermination de l’indice de polarisation PI,
• la détermination du rapport d’absorption diélectrique DAR,
• le contrôle des capteurs thermiques intégrés dans les enroulements,
• la vérification des connexions dans la boîte à bornes,
• le contrôle des presse-étoupes et de l’état des câbles.

Les coefficients PI et DAR aident à évaluer l’humidité, l’encrassement et le vieillissement de l’isolation. Si les valeurs sont incorrectes, un nettoyage, un séchage en four à chambre ou une régénération plus complète peuvent être nécessaires. Si les essais révèlent un court-circuit entre spires ou une détérioration permanente de l’isolation, le rebobinage des moteurs DC peut être nécessaire.

Quand une réparation, une régénération ou un rebobinage des moteurs DC est-il nécessaire ?

Si des anomalies sont détectées lors du contrôle, le moteur doit être envoyé en réparation ou en régénération. L’étendue des travaux dépend de l’état des balais, du collecteur, des enroulements, de l’isolation, des roulements, du refroidissement et des éléments de retour d’information.

Les opérations de réparation typiques comprennent :

• le tournage du collecteur en cas d’irrégularités, de rainures et de faux-rond,
• le creusage du mica du collecteur après usinage,
• le chanfreinage des bords des segments du collecteur,
• le remplacement des balais de carbone par le type de matériau approprié,
• le remplacement des roulements à billes ou à rouleaux avec des outils de montage professionnels,
• le nettoyage hydrodynamique de l’intérieur du moteur,
• le séchage en fours à chambre pour améliorer l’isolation,
• la réparation de la boîte à bornes et des connexions électriques,
• la vérification du tachogénérateur, de l’encodeur et des capteurs thermiques,
• le rebobinage de l’induit, des pôles principaux ou des pôles de commutation.

Le rebobinage d’un moteur DC est nécessaire lorsque les enroulements présentent un court-circuit entre spires, un défaut à la masse ou une détérioration irréversible de l’isolation. Dans ce cas, les enroulements sont reconstruits en respectant les paramètres électriques appropriés et la classe d’isolation adaptée, souvent la classe H dans les applications industrielles exigeantes.

Une révision complète n’est pas toujours nécessaire. Si le contrôle est effectué suffisamment tôt, une maintenance préventive, un nettoyage, un remplacement des balais, une correction de la pression, un entretien du collecteur ou un remplacement des roulements suffisent souvent.

Comment prolonger la durée de vie d’un moteur DC grâce à la maintenance préventive et prédictive ?

La réponse à la question comment prolonger la durée de vie d’un moteur DC commence par des mesures régulières et la comparaison des résultats dans le temps. Un contrôle ponctuel donne une information sur l’état actuel, mais seule l’analyse des tendances montre si le moteur vieillit de manière stable ou s’il se rapproche d’une panne.

La maintenance préventive des moteurs DC comprend des contrôles cycliques selon un calendrier. La maintenance prédictive des moteurs DC va plus loin, car elle fonde les décisions de service sur les mesures et les tendances : résistance d’isolement, niveau de vibrations, température, usure des balais, état du collecteur et résultats des essais électriques.

La durée de vie d’un moteur à courant continu peut être prolongée par :

• un contrôle régulier des balais et de la pression des ressorts,
• le maintien du collecteur en bon état,
• l’élimination de la poussière de carbone,
• le contrôle de la résistance d’isolement,
• la surveillance de la température de fonctionnement,
• le contrôle des roulements et des vibrations,
• le maintien d’un refroidissement libre,
• la vérification de l’alignement avec la machine entraînée,
• le contrôle du tachogénérateur, de l’encodeur et des capteurs thermiques,
• la comparaison des résultats avec l’historique des contrôles.

L’intervalle de contrôle doit dépendre des conditions de fonctionnement. Un moteur travaillant dans la poussière, l’humidité, une température élevée, avec un grand nombre de démarrages ou dans une application critique nécessite des contrôles plus fréquents qu’un entraînement fonctionnant dans un environnement propre et stable.

Entretien, diagnostic et service des moteurs DC chez RGB Elektronika

RGB Elektronika réalise le diagnostic, l’entretien, la réparation, le service, la régénération, le rachat et la modernisation d’équipements d’automatisation et d’électronique industrielle. Pour les moteurs à courant continu, nous aidons les services de maintenance à évaluer rapidement l’état de l’entraînement, à planifier le contrôle et à choisir l’étendue des travaux qui limitera le risque d’arrêt non planifié.

Nous pouvons vous aider lorsqu’il faut réaliser :

• l’entretien des moteurs à courant continu,
• l’entretien des moteurs DC,
• les contrôles des moteurs DC,
• les contrôles des moteurs à courant continu,
• la maintenance préventive des moteurs DC,
• la maintenance prédictive des moteurs DC,
• le contrôle des balais des moteurs,
• l’entretien du collecteur,
• le tournage du collecteur,
• le contrôle de l’usure des roulements du moteur DC,
• le rebobinage des moteurs DC,
• l’entretien des moteurs à courant continu à balais.

Nous vérifions également les éléments associés au fonctionnement de l’entraînement : variateurs de fréquence, servovariateurs, systèmes d’alimentation DC à thyristors, automates PLC, panneaux HMI, alimentations, encodeurs, tachogénérateurs, modules I/O, démarreurs progressifs, convertisseurs, électronique de commande, circuits de puissance et communication industrielle. Cela permet d’établir si le problème se situe dans le moteur lui-même, l’alimentation, la commande, le retour d’information ou les conditions de fonctionnement de la machine.

Si vous souhaitez prolonger le temps de fonctionnement d’un moteur à courant continu, planifier un contrôle express ou vérifier l’état des balais, du collecteur, des roulements et des enroulements, contactez RGB Elektronika. Envoyez une photo de la plaque signalétique, une description des symptômes, des informations sur la machine et les conditions de fonctionnement. Nous vous aiderons à choisir le diagnostic, l’entretien, la réparation, la régénération, le rachat ou la modernisation de l’entraînement.
