Diagnostic rapide et réparation des moteurs Elau iSH, SH et SM après des pannes provoquées par des orages

La réparation des moteurs Elau après un orage est nécessaire lorsqu’un servomoteur iSH, SH ou SM signale des erreurs de communication après une surtension, ne démarre pas l’axe, provoque des à-coups de l’arbre, génère de fortes vibrations ou perd le signal correct du codeur. En pratique, après un orage, les dommages peuvent concerner non seulement le moteur lui-même, mais également le codeur SinCos, le resolver, l’électronique de puissance, le module iSH, le variateur servo MC-4, le bus Sercos, l’alimentation ou le système PacDrive.

Les servomoteurs Elau sont utilisés dans des machines où la précision des mouvements, la dynamique et la répétabilité influencent directement la continuité de la production. Cela concerne notamment l’industrie de l’emballage, les lignes de conditionnement, les machines de production et les systèmes multiaxes automatisés. La panne d’un seul servomoteur après un orage peut immobiliser toute la machine. C’est pourquoi un diagnostic rapide des servomoteurs Elau est essentiel pour les services de maintenance.

Après une surtension, le contrôle ne doit pas se limiter à une inspection visuelle du moteur. La série iSH intègre l’électronique de puissance et les systèmes de commande directement sur le moteur, tandis que les séries SH et SM fonctionnent avec des variateurs servo externes tels que le MC-4. Cette différence de conception influence la méthode de diagnostic, l’étendue de la réparation et la décision de procéder à une remise en état, au remplacement du codeur, à la réparation du module électronique, à l’achat d’un équipement de remplacement ou à la modernisation du système.

Votre moteur Elau signale une erreur de codeur ou de communication après un orage ? Envoyez-nous le modèle du moteur, la série iSH, SH ou SM, une photo de la plaque signalétique et les messages du système PacDrive. Nous vérifierons la possibilité d’effectuer un diagnostic express, une réparation du codeur, une remise en état ou de sélectionner un équipement de remplacement.

Appelez-nous : +48 717 500 983

Pourquoi la panne d’un servomoteur Elau après un orage nécessite-t-elle le diagnostic de l’ensemble du système d’entraînement ?

Elau iSH, SH et SM – différences importantes pour le diagnostic après une surtension

Les servomoteurs Elau iSH, SH et SM fonctionnent dans des systèmes intégrés de commande de mouvement, le plus souvent dans un environnement PacDrive. Bien que toutes les séries assurent un contrôle précis de l’axe, leur conception n’est pas identique. Les modèles SH et SM sont des servomoteurs classiques nécessitant un variateur servo externe. En pratique, cela signifie qu’après un orage, le codeur, le resolver, le variateur servo ou le contrôleur peuvent être endommagés.

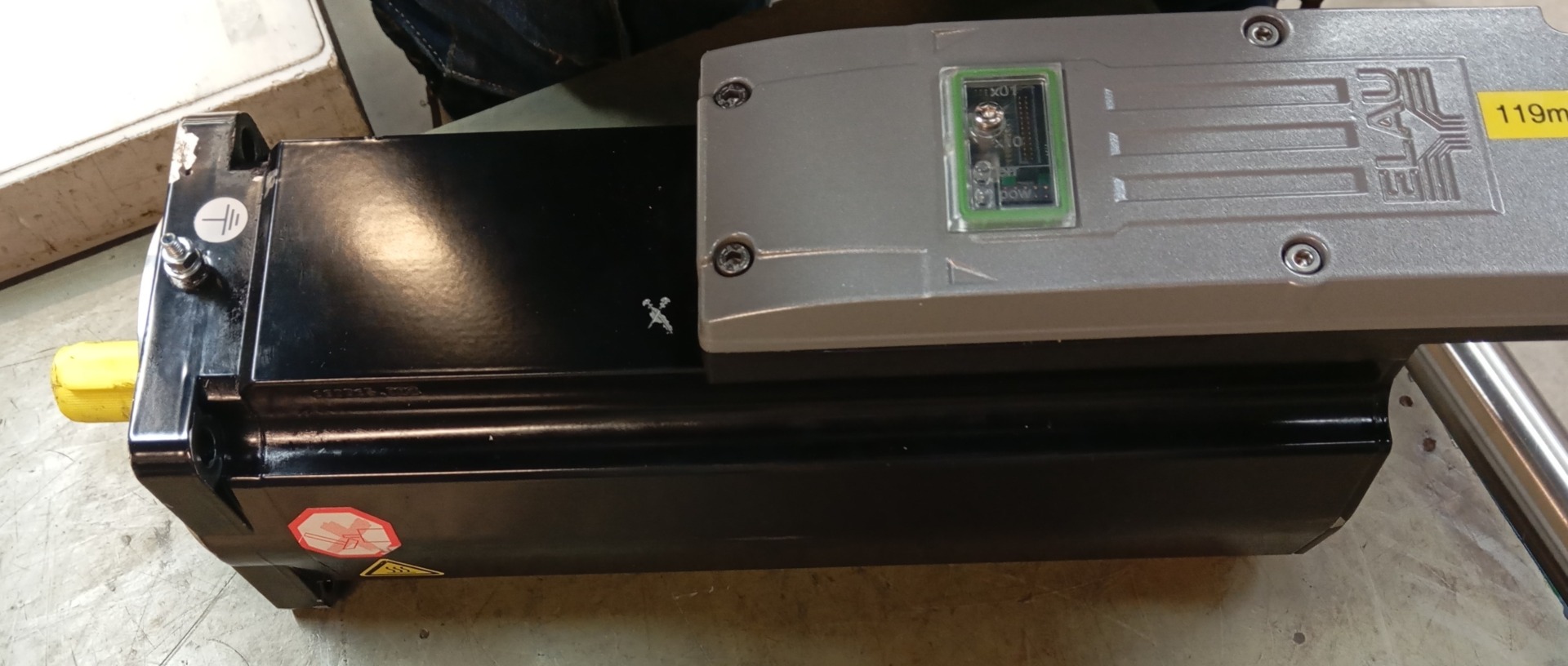

La série iSH est davantage intégrée. L’électronique de puissance, les systèmes de commande et une partie des fonctions d’entraînement se trouvent directement sur le boîtier du moteur. Cette conception réduit la longueur des connexions et simplifie l’architecture de la machine, mais elle augmente le risque de dommages importants au niveau de l’ensemble d’entraînement après un orage. Une impulsion de surtension peut atteindre directement le module électronique du moteur.

C’est pourquoi la réparation d’un Elau iSH exige une approche différente de celle d’un Elau SH ou d’un Elau SM. Sur un iSH, le service doit contrôler non seulement la mécanique et le retour d’information, mais aussi l’électronique de puissance, les condensateurs du bus CC, les transistors IGBT, la logique de commande, le firmware et les paramètres de configuration. Pour les séries SH et SM, le diagnostic du variateur servo externe et du contrôleur est tout aussi important.

Codeurs SinCos, Hiperface et resolvers : les composants les plus sensibles du servomoteur

Le cœur du système de retour d’information des servomoteurs Elau est constitué de codeurs SinCos, fonctionnant souvent selon le standard Hiperface, ou de resolvers classiques. Leur rôle consiste à transmettre au système de commande des informations sur la position actuelle, la vitesse et le sens de rotation de l’arbre. Sans ces données, le variateur servo ne peut pas contrôler correctement le couple ni la position de l’axe.

Les codeurs et les resolvers sont nettement plus sensibles aux surtensions que les composants mécaniques du moteur. Une onde de surtension peut induire des tensions dangereuses dans les câbles de signal et endommager les amplificateurs opérationnels, les interfaces de communication, les circuits logiques ou la mémoire non volatile du codeur. C’est pourquoi la défaillance du codeur Elau après un orage constitue l’une des causes les plus fréquentes d’arrêt d’une machine.

Les symptômes ne sont pas toujours évidents. Un codeur endommagé peut provoquer des erreurs de communication aléatoires, des lectures de position incorrectes, des à-coups de l’arbre, des vibrations ou un refus total de démarrage de l’entraînement. Si la mémoire du codeur contenant les données d’identification et d’étalonnage est endommagée, le contrôleur PacDrive peut ne pas être en mesure d’initialiser correctement l’axe.

Sercos, PacDrive, MC-4– pourquoi le problème ne vient-il pas toujours du moteur lui-même ?

Après un orage, un message de panne du servomoteur ne signifie pas toujours que seul le moteur est endommagé. Dans les systèmes Elau, le problème peut provenir du contrôleur PacDrive, du réseau Sercos, du variateur servo externe MC-4, du module d’alimentation, du filtre secteur, du bus CC, du câble du codeur ou du câble de puissance.

Une surtension se propage souvent à travers plusieurs composants du système. Elle peut endommager le codeur, mais aussi l’entrée de retour d’information du variateur. Elle peut détruire l’électronique du moteur iSH tout en générant des symptômes apparents d’erreur de communication. Elle peut également perturber la transmission Sercos, ce qui ressemble pour l’opérateur à une panne de l’axe.

Pour cette raison, le diagnostic des moteurs Elau après un orage doit couvrir l’ensemble de la chaîne d’entraînement. Le simple branchement d’un autre moteur ou l’effacement de l’erreur peut ne pas résoudre le problème et, dans certains cas, endommager un autre composant.

Comment se déroule la réparation des Elau iSH, SH et SM après un orage ?

Symptômes d’une panne de servomoteur Elau après un orage

La panne d’un servomoteur Elau après un orage peut apparaître immédiatement après le rétablissement de l’alimentation ou seulement lors d’une tentative de démarrage du cycle de production. Certaines défaillances provoquent l’arrêt immédiat de l’axe, tandis que d’autres apparaissent de manière irrégulière, par exemple uniquement à une vitesse, une température ou une charge déterminée.

Les symptômes les plus fréquents indiquant la nécessité d’une intervention sur les servomoteurs Elau comprennent :

• absence de démarrage de l’axe après un orage ou après le rétablissement de l’alimentation,
• erreurs critiques du système de retour d’information,
• erreurs de communication du bus signalées par le contrôleur,
• absence d’initialisation correcte de l’entraînement dans le système PacDrive,
• alarmes aléatoires Sercos, Hiperface ou du codeur,
• mouvement irrégulier et saccadé de l’arbre,
• fortes vibrations pendant une tentative de fonctionnement,
• comportement incontrôlé du moteur après le remplacement du codeur sans réglage approprié,
• blocage de l’entraînement par les protections contre les surintensités,
• endommagement du module électronique du moteur iSH,absence de lecture de la position, de la vitesse ou du sens de rotation,
• odeur d’électronique surchauffée ou traces visibles de surtension.

Si au moins l’un de ces symptômes apparaît, il est recommandé d’arrêter les tentatives de démarrage et d’effectuer un diagnostic. Dans les systèmes servo, une information de retour incorrecte peut entraîner un fonctionnement incontrôlé de l’axe, une surcharge du variateur servo ou l’endommagement d’autres composants de la machine.

Erreurs de communication, mouvements saccadés de l’arbre et fortes vibrations

Les erreurs de communication aléatoires après un orage sont un symptôme typique d’un endommagement de la chaîne de retour d’information ou du réseau de commande. Le contrôleur peut signaler un problème au niveau du bus, du codeur, des paramètres du moteur ou de l’initialisation de l’entraînement. Pour l’opérateur, cela ressemble souvent à une erreur générale du servomoteur, mais la cause réelle peut se trouver dans le codeur, la mémoire du codeur, le réseau Sercos ou le variateur.

Les mouvements saccadés de l’arbre et les vibrations apparaissent lorsque le variateur servo tente de corriger des mesures de position erronées ou déformées. Le système de commande reçoit une information de retour incertaine et réagit par des corrections qui, au lieu de stabiliser le mouvement, provoquent des oscillations. Il s’agit d’un signal d’alarme, en particulier dans les machines à haute dynamique.

Panne du codeur Elau : absence de position, mesures incorrectes et problème Hiperface

La panne du codeur Elau après un orage peut correspondre à un endommagement de la partie optoélectronique, de l’interface de communication, de l’alimentation, des voies SinCos ou de la mémoire contenant les données du moteur. Avec le standard Hiperface, la simple présence d’un signal ne suffit pas toujours. Le variateur doit également lire les données d’identification, les paramètres nominaux et les informations d’étalonnage enregistrés dans le codeur.

Si la mémoire du codeur est endommagée, le contrôleur PacDrive peut ne pas reconnaître le moteur ou refuser d’initialiser l’axe. Dans une telle situation, une simple mesure au multimètre ne permet pas d’identifier l’ensemble du problème. Il est nécessaire d’effectuer un diagnostic avec un testeur de codeur, de contrôler la transmission Hiperface et de comparer les signaux aux valeurs de référence.

Électronique de puissance endommagée dans un Elau iSH : IGBT, bus CC et logique de commande

Dans les moteurs Elau iSH, l’électronique de puissance est intégrée au moteur. Une surtension peut donc endommager directement le module électronique. Les dommages typiques concernent les transistors IGBT, les condensateurs du bus CC, l’alimentation auxiliaire, la logique de commande, les cartes principales et les circuits de communication.

Une telle défaillance peut se manifester par une absence de réaction du moteur, une erreur de communication, une absence d’initialisation, une surcharge, un court-circuit ou une panne totale du module. La réparation d’un Elau iSH nécessite alors un diagnostic de l’électronique, le remplacement des composants endommagés, le chargement du firmware approprié et la restauration des paramètres de configuration conformes à la machine.

Dommages au niveau de l’alimentation, du bus CC, des filtres secteur et du réseau Sercos

Après un orage, le diagnostic ne doit pas se limiter au servomoteur. Une surtension peut endommager les filtres secteur, les modules d’alimentation, le bus CC, les câbles, les connecteurs, le blindage, les modules de communication ou le réseau Sercos. Le problème peut donc réapparaître même après le remplacement du moteur si la source des perturbations reste endommagée.

Un service professionnel doit vérifier si l’alimentation est stable, si le bus CC comporte des composants endommagés, si la communication Sercos fonctionne correctement et si les câbles ainsi que les modules intermédiaires présentent des traces de dommages. Un tel contrôle limite le risque de nouvelle panne après le redémarrage de la ligne.

Votre production est arrêtée après un orage ? Profitez de notre devis express et de notre diagnostic des servomoteurs Elau. Nous contrôlerons le moteur, le codeur, l’électronique de puissance, Sercos, PacDrive et la possibilité d’une réparation rapide.

Diagnostic des servomoteurs Elau – ce qu’un multimètre ordinaire ne peut pas détecter

Un multimètre traditionnel peut être utile pour contrôler la continuité des circuits ou l’alimentation, mais il ne suffit pas pour diagnostiquer les codeurs SinCos, la transmission Hiperface, la mémoire du codeur, la qualité des signaux de retour et le comportement de l’axe pendant le fonctionnement. Pour les servomoteurs Elau endommagés après un orage, un équipement de contrôle et de mesure spécialisé est indispensable.

Un diagnostic professionnel des servomoteurs Elau comprend notamment :

1. la vérification de la série et du modèle : iSH, SH ou SM,
2. l’analyse des symptômes de la panne et des circonstances de la surtension,
3. le contrôle des messages du système PacDrive
4. le contrôle des câbles de puissance, des câbles du codeur, des connecteurs et du blindage,
5. le test des signaux SinCos en matière d’amplitude, de déphasage et de composante continue,
6. la vérification de la transmission Hiperface,
7. la lecture de la mémoire non volatile du codeur,
8. le contrôle du resolver si le moteur utilise un retour analogique,
9. le contrôle du module électronique iSH, de l’électronique de puissance, des IGBT et du bus CC,
10. la vérification des filtres secteur, du bus CC et du réseau de communication Sercos,
11. un test dynamique après réparation, sous charge, sur un banc de diagnostic.

Cette approche permet de déterminer s’il est nécessaire de réparer le codeur Elau, de remplacer le resolver, de réparer le module électronique iSH, de réparer le variateur servo, de remettre en état l’ensemble du servomoteur ou de sélectionner un équipement de remplacement fonctionnel.

Réparation des codeurs Elau et réglage après le remplacement du système de mesure

Dans le cas des moteurs SH et SM, une réparation fréquente après un orage consiste à remplacer un codeur ou un resolver endommagé. L’étape la plus importante n’est toutefois pas le montage du nouvel élément, mais son réglage correct par rapport au rotor. Cette procédure est appelée phasing.

Le phasing consiste à régler mécaniquement et électroniquement le point zéro du codeur par rapport aux champs magnétiques du rotor. Si le codeur est monté sans synchronisation correcte, le moteur peut se comporter de manière imprévisible après le démarrage : accélérer de manière incontrôlée, donner des à-coups, générer des alarmes ou déclencher immédiatement les protections contre les surintensités du variateur servo.

Un remplacement incorrect du codeur peut provoquer non seulement un nouvel arrêt de la machine, mais également des dommages permanents à l’entraînement. La réparation des codeurs Elau doit donc inclure le test des signaux, le réglage du point zéro, le contrôle de la communication et un test dynamique de l’axe.

Réparation du module électronique Elau iSH et restauration des paramètres de la machine

Dans la série iSH, la réparation après un orage concerne souvent l’électronique intégrée. Si une surtension endommage le module de puissance, la carte principale ou la logique de commande, il peut être nécessaire de remplacer des composants, de réparer des pistes, de contrôler les condensateurs du bus CC, de remplacer les IGBT ou d’installer un module électronique fonctionnel.

Du côté logiciel, il est essentiel de restaurer le firmware approprié ainsi que les paramètres de configuration de la machine. Dans de nombreux cas, les réglages doivent être restaurés à partir d’une sauvegarde du contrôleur principal. Sans paramètres compatibles, même un module fonctionnel peut ne pas démarrer correctement dans le système PacDrive.

La dernière étape doit être un essai dynamique. Un test sous charge permet de confirmer la stabilité thermique et opérationnelle de l’entraînement, le bon fonctionnement de la communication, l’absence d’erreurs de retour d’information et la réaction correcte de l’axe pendant le fonctionnement.

Réparation express en cas d’arrêt de production et maintenance Elau pendant un arrêt planifié

En cas de panne après un orage, le temps est essentiel. Pour le service de maintenance, l’arrêt d’un servomoteur Elau peut signifier l’immobilisation de toute une machine de conditionnement, d’une ligne de production ou d’un poste automatisé. En cas de panne affectant la production, il est donc recommandé de recourir à un diagnostic express, à un devis rapide et à une réparation prioritaire.

Si l’arrêt est planifié, la maintenance des servomoteurs Elau après un orage ou avant une période présentant un risque accru de surtension constitue une bonne solution. Cette prestation peut inclure le contrôle des codeurs, des resolvers, des câbles, des connecteurs, de l’état de l’électronique, de la communication et des paramètres de fonctionnement. Elle permet de détecter les composants fragilisés avant qu’ils ne provoquent une panne pendant la production.

Un service Elau complet doit combiner diagnostic, réparation, remise en état, maintenance et essais. Pour l’utilisateur, il est également important de bénéficier d’une garantie sur la prestation réalisée et d’obtenir une information claire indiquant si l’appareil peut continuer à fonctionner, si un module doit être remplacé ou si l’achat d’un équipement de remplacement constitue une meilleure solution.

Vous prévoyez un arrêt de production ? Confiez-nous la maintenance rapide de vos servomoteurs Elau iSH, SH ou SM. Nous contrôlerons les codeurs, l’électronique, la communication et les composants exposés aux pannes après des surtensions.

Rachat, pièces détachées, remise en état et sélection d’un équipement de remplacement Elau iSH, SH, SM

Toutes les pannes provoquées par un orage ne se terminent pas par la réparation du même appareil. Si les dommages sont importants, si les pièces ne sont pas disponibles ou si le coût de l’arrêt est trop élevé, il peut être judicieux d’envisager l’achat d’un servomoteur fonctionnel, d’un équipement de remplacement, d’un module électronique, d’un codeur ou d’un composant remis en état.

Lors de la sélection de pièces pour un Elau iSH, SH ou SM, il ne suffit pas de se baser uniquement sur la puissance du moteur. Il faut tenir compte de la série, de la référence catalogue, du type de retour d’information, du standard de communication, de la configuration PacDrive, de la version de l’électronique, des connecteurs, des paramètres mécaniques et de la compatibilité avec la machine. Un composant mal sélectionné peut être mécaniquement compatible, mais ne pas démarrer correctement dans le système.

Une réparation professionnelle des servomoteurs Elau après un orage permet de réduire la durée de l’arrêt, de limiter le coût d’achat d’un nouvel entraînement et de remettre la machine en service en toute sécurité. Il est toutefois essentiel de diagnostiquer l’ensemble du système : le moteur, le codeur, l’électronique de puissance, PacDrive, Sercos, l’alimentation, les câbles et les paramètres de la machine.
