Diagnostic express et réparation du ventilateur Ziehl Abegg FC091-SDS.7Q.V5 dans une usine industrielle

La réparation du ventilateur Ziehl Abegg FC091-SDS.7Q.V5 dans une usine industrielle doit commencer par un diagnostic mécanique et électrique rapide, et non par un remplacement aléatoire des pièces. Dans la pratique de maintenance, nous vérifions le plus souvent l’état des roulements, des joints, du rotor, des pales, des enroulements du stator et des systèmes de commande, car ces éléments déterminent le fonctionnement stable du ventilateur, le niveau de vibrations et la sécurité du processus.

Un ventilateur industriel Ziehl Abegg fonctionne souvent dans des conditions de charge continue : ventilation de halls, refroidissement de process, systèmes d’extraction, renouvellement d’air, machines de production ou installations dans lesquelles l’absence de flux d’air entraîne rapidement des alarmes, une surchauffe des équipements et un arrêt de ligne. C’est pourquoi le diagnostic express d’un ventilateur Ziehl Abegg est important non seulement sur le plan technique, mais aussi sur le plan économique.

Pour le service maintenance, le temps de réaction et une information claire comptent : l’appareil peut-il être réparé, nécessite-t-il une régénération ou vaut-il mieux préparer un remplacement. Pour la production, la priorité est la continuité du processus, tandis que pour les achats, les éléments clés sont un devis rapide, la disponibilité des pièces et la limitation des coûts liés à l’achat d’urgence d’un nouveau ventilateur.

Votre ventilateur Ziehl Abegg fait du bruit, vibre ou déclenche une protection ? Envoyez une description des symptômes et une photo de la plaque signalétique. Nous vérifierons si une réparation rapide ou une régénération est possible.

Appelez : +48 717 500 983

Panne d’un ventilateur industriel Ziehl Abegg – symptômes, causes et risque d’arrêt de production

La panne d’un ventilateur industriel apparaît rarement sans signaux préalables. Avant l’arrêt complet, le blocage de l’arbre ou le déclenchement des protections, l’appareil commence généralement à fonctionner plus bruyamment, à générer des vibrations accrues, à perdre en performance ou à consommer un courant excessif. Ces symptômes sont particulièrement importants pour les ventilateurs fonctionnant en continu, où même une légère détérioration de l’état mécanique peut rapidement entraîner une panne grave.

Quand faut-il réaliser le diagnostic du ventilateur Ziehl Abegg FC091-SDS.7Q.V5 ?

Le diagnostic du ventilateur Ziehl Abegg FC091-SDS.7Q.V5 est recommandé dès que l’appareil commence à fonctionner différemment de d’habitude. Il n’est pas nécessaire d’attendre que le ventilateur s’arrête complètement. La détection précoce du problème permet de planifier l’intervention, de limiter le risque d’endommagement d’autres composants et d’éviter une situation dans laquelle la production est arrêtée par un élément apparemment mineur.

Les symptômes les plus fréquents nécessitant un diagnostic sont :

• augmentation du bruit pendant le fonctionnement du ventilateur,
• vibrations perceptibles du boîtier ou de la structure de support,
• surchauffe du moteur ou de la zone de roulement,
• baisse de performance du débit d’air,
• fonctionnement irrégulier après le démarrage ou après un arrêt prolongé,
• déclenchement des protections thermiques, de surcharge ou du variateur, si le ventilateur fonctionne avec un variateur de fréquence,
• traces de saletés, poussières ou dépôts sur les pales et autour des joints,
• jeu mécanique, frottement ou suspicion d’endommagement des roulements.

Vous observez des symptômes similaires dans votre usine ? Envoyez le ventilateur pour diagnostic ou contactez le service. Dans de nombreux cas, une évaluation rapide de l’état des roulements, des enroulements et du rotor permet d’éviter le remplacement coûteux de l’ensemble de l’appareil.

Symptômes de roulements endommagés et de déséquilibre du rotor

Les éléments du ventilateur les plus exposés à l’usure sont les roulements à billes du moteur. Dans des conditions industrielles difficiles, la graisse perd avec le temps ses propriétés protectrices. Cela est influencé par la température élevée, les charges dynamiques, le fonctionnement continu, les contaminants et les substances qui pénètrent dans la chambre de roulement. Lorsque le film lubrifiant ne sépare plus efficacement les éléments roulants des chemins de roulement, des microdommages, des piqûres, un écaillage du matériau et un jeu mécanique apparaissent.

L’utilisateur le remarque souvent sous forme de bourdonnement, de bruit métallique, de vibrations, de fonctionnement instable ou d’augmentation de la température. Pour le service, ce sont des signaux indiquant qu’une simple inspection visuelle ne suffit pas. Des mesures de vibrations, un contrôle des jeux, une évaluation de l’arbre, du système de roulement, des joints ainsi que du rotor avec les pales sont nécessaires.

Pourquoi les roulements d’un ventilateur industriel s’usent-ils plus rapidement ?

Le remplacement des roulements dans un ventilateur industriel est une prestation courante, mais la cause de leur endommagement ne se limite pas toujours à l’usure naturelle. Une usure accélérée peut résulter d’un déséquilibre du rotor, de dépôts de poussière sur les pales, d’un fonctionnement à température élevée, de l’infiltration d’humidité, d’erreurs de montage, d’un fonctionnement trop long après l’apparition de vibrations ou de problèmes dans le système d’alimentation.

C’est précisément pourquoi le service professionnel d’un ventilateur Ziehl Abegg ne doit pas se limiter au démontage mécanique et au montage de nouveaux roulements. Sans vérification du rotor, des enroulements et des paramètres de fonctionnement, il existe un risque que les nouveaux éléments roulants soient rapidement détruits par la même cause que celle ayant entraîné la première panne.

Symptôme dans l’usine	Cause possible	Action de service recommandée
Fonctionnement bruyant du ventilateur	Roulements usés, endommagement des chemins de roulement, lubrification insuffisante	Diagnostic mécanique, remplacement des roulements, contrôle de l’arbre et des joints
Fortes vibrations du boîtier	Déséquilibre du rotor, dépôts sur les pales, jeu mécanique	Nettoyage, contrôle des fixations, équilibrage dynamique sur deux plans
Surchauffe du moteur	Surcharge, roulements endommagés, problème d’enroulement ou d’alimentation	Mesures électriques, test d’isolation, contrôle des protections et de la commande
Le ventilateur déclenche la protection	Court-circuit, défaut d’isolation, surcharge mécanique, erreur du variateur ou du démarreur progressif	Diagnostic des enroulements, analyse du système d’alimentation, vérification du variateur, des contacteurs et des protections
Baisse de performance du débit d’air	Pales encrassées, endommagement du rotor, vitesse incorrecte, problème de commande	Nettoyage, contrôle des pales, test de fonctionnement, vérification des signaux de commande

Que signifie une panne de ventilateur pour la maintenance, la production et les achats ?

Pour la maintenance, une panne du ventilateur Ziehl Abegg implique une décision rapide : arrêter la machine, fonctionner avec limitation, lancer un contournement ou envoyer l’appareil au service. Pour la production, les conséquences peuvent être une hausse de température, l’absence de renouvellement d’air, l’arrêt du refroidissement, le dépassement des paramètres de process ou le risque d’endommagement d’autres équipements.

Le service achats reçoit souvent une demande urgente : une nouvelle pièce, un remplacement régénéré ou une réparation immédiate de ventilateurs industriels est nécessaire. Dans une telle situation, il vaut la peine de réaliser d’abord un diagnostic. Si les roulements, les joints ou les éléments pouvant être régénérés sont endommagés, la réparation peut être plus rapide et plus rentable que l’achat d’un nouveau ventilateur, surtout lorsque la disponibilité en stock du modèle concerné est limitée.

Vous ne savez pas s’il faut réparer, régénérer ou acheter un remplacement ? Préparez une photo de la plaque signalétique, une description des symptômes et des informations sur l’application. Sur cette base, le service peut évaluer plus rapidement l’étendue possible de la réparation, la disponibilité des pièces et le risque lié à la poursuite du fonctionnement de l’appareil.

Service du ventilateur Ziehl Abegg FC091-SDS.7Q.V5 – diagnostic, régénération et tests après réparation

Le service professionnel du ventilateur Ziehl Abegg FC091-SDS.7Q.V5 doit inclure un processus complet : réception de l’appareil, inspection visuelle, diagnostic mécanique, mesures électriques, démontage, remplacement des éléments endommagés, régénération, équilibrage et test final. Ce n’est qu’après cette vérification qu’il est possible de confirmer que le ventilateur est prêt à reprendre le travail dans l’usine.

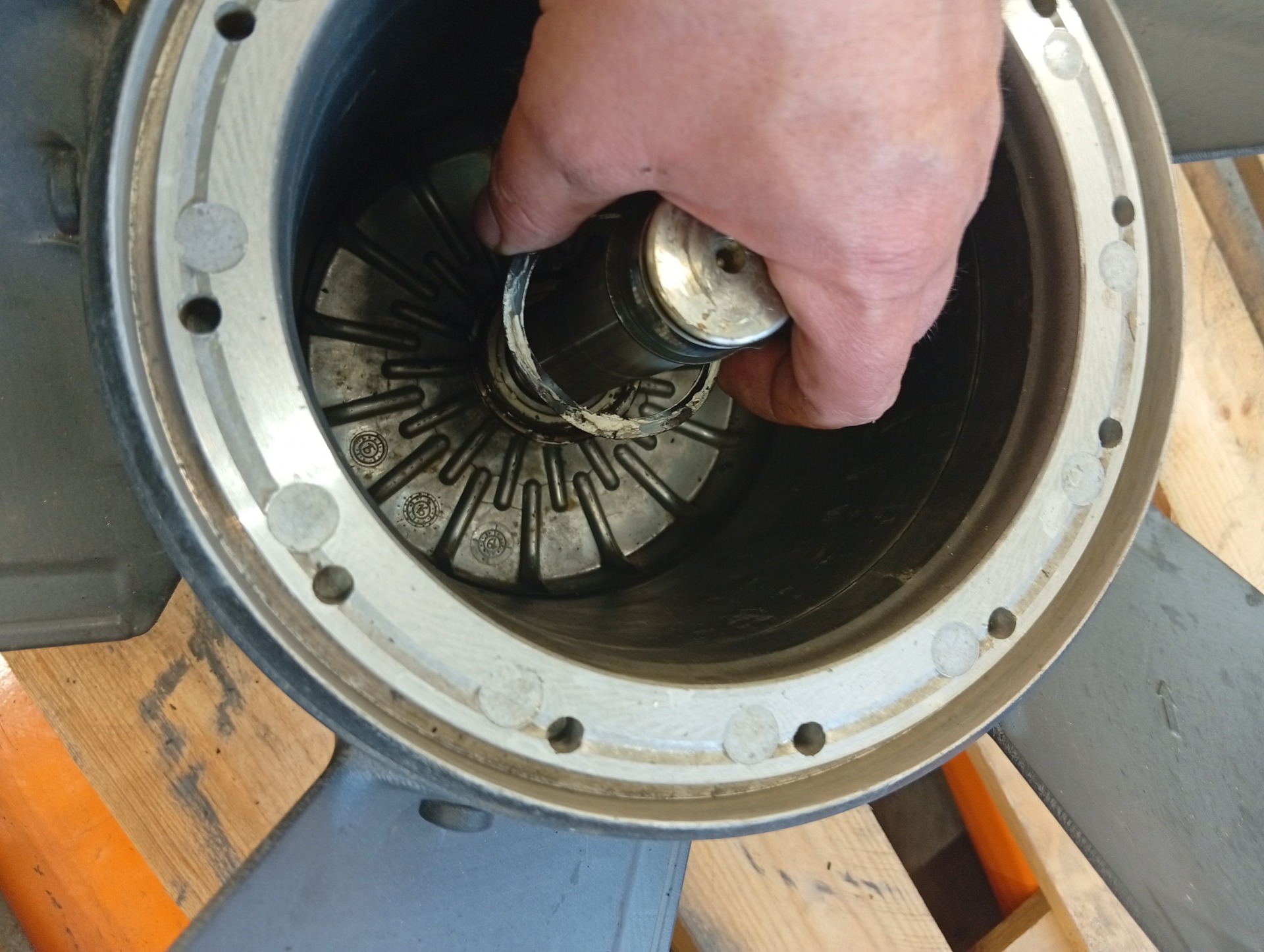

Remplacement des roulements dans un ventilateur Ziehl Abegg – quand le remplacement seul ne suffit-il pas ?

Le remplacement des roulements dans un ventilateur Ziehl Abegg est l’une des étapes clés de la réparation, mais il ne doit pas être considéré comme la seule opération de service. Si les roulements ont été endommagés par des vibrations, un déséquilibre, des pales encrassées ou un problème d’arbre, le montage de nouveaux éléments sans supprimer la cause de la panne peut entraîner un retour rapide du problème.

Lors de la régénération, nous vérifions l’état des logements de roulements, de l’arbre, des joints, des fixations, du rotor et des pales. Le remplacement des joints endommagés est particulièrement important dans les applications où des poussières, de l’humidité, des vapeurs ou d’autres contaminants de process peuvent pénétrer à l’intérieur de l’appareil. Ce sont précisément ces facteurs qui accélèrent souvent la dégradation de la graisse et raccourcissent la durée de vie des nouveaux roulements.

Après une réparation correctement réalisée, le ventilateur doit fonctionner plus silencieusement, plus stablement et avec un niveau de vibrations plus faible. Il est également recommandé de préparer un rapport des travaux réalisés et des mesures effectuées, qui pourra servir de point de référence lors des prochains contrôles périodiques.

Diagnostic des enroulements du stator et tests du moteur du ventilateur Ziehl Abegg

En parallèle du diagnostic mécanique, il faut vérifier l’état électromécanique du moteur. Les dommages de l’enroulement du stator peuvent être invisibles à première vue, mais se révéler lors du fonctionnement sous charge, au démarrage ou lors de la coopération avec un variateur. C’est pourquoi les tests du ventilateur Ziehl Abegg après réparation doivent inclure non seulement l’évaluation des roulements, mais aussi des mesures électriques.

Dans la pratique de maintenance, on vérifie notamment les résistances des différents enroulements, l’état de l’isolation par rapport au corps, une éventuelle asymétrie de résistance ainsi que les signes de surchauffe ou d’endommagement des connexions internes. Ces tests aident à distinguer une panne mécanique typique d’un problème pouvant provenir de l’enroulement, de l’alimentation, des protections ou de l’électronique de commande.

Mesure de la résistance des enroulements, de l’isolation, du PI et du DAR

La mesure de la résistance des enroulements permet de détecter les différences entre les phases, qui peuvent indiquer une surchauffe, un endommagement des connexions ou une dégradation des conducteurs. Le test de résistance d’isolation des enroulements par rapport au corps permet d’évaluer si l’isolation n’a pas été humidifiée, encrassée ou affaiblie par les conditions de fonctionnement.

Dans un diagnostic plus avancé, on utilise également l’indice de polarisation PI et le coefficient d’absorption diélectrique DAR. Ces paramètres aident à évaluer l’état de l’isolation et peuvent servir de base de comparaison lors des contrôles périodiques suivants. Pour la maintenance, c’est une information pratique, car elle permet de suivre le processus de vieillissement de l’isolation, et pas seulement de réagir après une panne.

Tests de surtension et courts-circuits inter-spires cachés

Un multimètre standard ne détecte pas toujours un problème d’isolation entre spires. Les courts-circuits inter-spires peuvent ne se révéler que sous l’effet d’impulsions haute tension, notamment dans les installations où le moteur fonctionne avec un variateur ou est exposé à des conditions de démarrage difficiles. Les tests de surtension haute tension permettent de détecter des défauts d’isolation cachés avant qu’ils ne provoquent une panne plus grave du moteur.

À l’occasion du service, il vaut également la peine de vérifier les éléments liés au fonctionnement du ventilateur, tels que les variateurs ou les démarreurs progressifs. Parfois, le symptôme ressemble à une panne de ventilateur, mais la source du problème se trouve dans l’alimentation, une erreur de commande ou un paramètre incorrect dans le système d’automatisation.

Équilibrage dynamique du ventilateur après remplacement des roulements

L’équilibrage dynamique du rotor avec ses pales est l’une des étapes les plus importantes de la régénération complète d’un ventilateur industriel. Chaque remplacement de roulements, intervention mécanique, nettoyage, remplacement d’éléments de fixation ou accumulation de dépôts sur les pales peut modifier la répartition de la masse par rapport à l’axe de rotation. Il en résulte des forces centrifuges qui augmentent avec la vitesse de rotation et sollicitent les nouveaux roulements dès les premières heures de fonctionnement.

Omettre l’équilibrage après réparation est l’une des erreurs de service typiques. Le ventilateur peut démarrer correctement après une telle réparation, mais continuer à générer des vibrations qui réduiront la durée de vie des roulements, affaibliront la structure de support et augmenteront le risque d’un nouvel arrêt. L’équilibrage dynamique sur deux plans permet de limiter les vibrations résiduelles et de rétablir un fonctionnement stable, silencieux et plus économe en énergie.

Après le remplacement des roulements, le ventilateur vibre toujours ? Confiez le contrôle de l’équilibrage dynamique. C’est souvent une étape clé qui détermine si la réparation sera durable ou si la panne reviendra après peu de temps.

Réparation, régénération ou achat d’un ventilateur de remplacement ?

La décision dépend de l’état de l’appareil, de la disponibilité des pièces, du temps d’arrêt et du coût d’un nouveau ventilateur. La réparation a du sens lorsque les roulements, les joints, les éléments de montage sont endommagés ou lorsque l’enroulement du moteur réussit les tests électriques. La régénération est une bonne solution lorsque le ventilateur nécessite un champ d’intervention plus large : nettoyage, remplacement des éléments roulants, équilibrage, contrôle de l’isolation et tests finaux.

L’achat d’une pièce de rechange ou d’un ventilateur complet vaut la peine d’être envisagé lorsque les dommages sont importants, que le corps est déformé, que le rotor n’est pas adapté à un fonctionnement sûr ou que le coût de réparation se rapproche du coût d’un remplacement fonctionnel. Dans les situations d’urgence, une action parallèle est également possible : diagnostic de l’appareil endommagé et vérification simultanée de la disponibilité d’un ventilateur neuf, d’occasion ou régénéré.

Si l’appareil ne se qualifie pas pour une réparation économiquement rentable, il est possible d’envisager le rachat du ventilateur endommagé, la fourniture d’un remplacement ou la modernisation du système. Dans certaines applications, il est rentable de vérifier non seulement le ventilateur lui-même, mais aussi le mode de commande, les protections, la communication avec le PLC, les paramètres du variateur, l’état des câbles et les conditions de fonctionnement de toute l’installation.

Comment préparer un ventilateur Ziehl Abegg pour l’envoi au service ?

Pour accélérer le devis et le diagnostic, il est utile de préparer les informations de base avant l’envoi de l’appareil. Les plus importantes sont les photos de la plaque signalétique, la description des symptômes, les informations sur le temps de fonctionnement, les conditions environnementales, le type d’application ainsi que les messages d’erreur du variateur, du panneau HMI ou du système de commande.

Avant le démontage, il est conseillé de marquer les câbles, de prendre des photos des raccordements et de protéger les éléments mécaniques contre les dommages pendant le transport. Le ventilateur doit être emballé de manière stable afin d’éviter les chocs sur le rotor, les pales, la boîte de raccordement ou le boîtier. Si l’appareil est contaminé par des substances de process, il est utile d’informer le service du type de contamination.

Après réception de l’appareil, le service peut réaliser le diagnostic, présenter l’étendue des travaux, proposer une réparation, une régénération, un remplacement de pièces, le choix d’un remplacement, une modernisation ou le rachat de l’élément endommagé. Pour la maintenance, cela constitue une base concrète de décision, et pour les achats, un démarrage plus rapide de la procédure de commande.

Si le ventilateur Ziehl Abegg fait du bruit, vibre, surchauffe ou a arrêté le processus, il ne faut pas reporter le diagnostic. Une réaction rapide peut réduire le coût de la réparation, raccourcir l’arrêt et aider à décider si la meilleure solution sera la régénération, la réparation, l’achat d’un remplacement ou la modernisation du système. —> Demander une réparation
