Diagnostic express et réparation du servomoteur Bosch Rexroth KSM01.2B

La réparation du servomoteur Bosch Rexroth KSM01.2B doit commencer par un diagnostic approfondi du système d’entraînement intégré. Le KSM01.2B réunit un moteur synchrone, une électronique de puissance, une commande, une communication et un système de retour d’information dans un seul appareil. Cela signifie qu’une absence de disponibilité de l’axe, des problèmes de positionnement ou une perte de communication ne proviennent pas nécessairement uniquement de la partie moteur. Il est indispensable de contrôler l’ensemble de l’entraînement ainsi que les composants du système Rexroth IndraDrive Mi qui fonctionnent avec lui.

Lorsqu’une machine s’arrête, la rapidité d’intervention est importante, mais l’identification précise de la source de la panne l’est encore davantage. Un diagnostic express du servomoteur permet de déterminer si le défaut se situe dans le KSM01.2B, le câble hybride, l’alimentation, la communication SERCOS ou un autre élément de l’installation. Ce n’est qu’à partir de ces informations qu’il est possible de planifier une réparation, une remise en état ou l’utilisation d’un appareil de remplacement.

Un Bosch Rexroth KSM01.2B a arrêté votre machine ? Envoyez-nous une photo de la plaque signalétique, une description des symptômes et les messages d’erreur. Nous vérifierons la possibilité d’effectuer un diagnostic express, une réparation ou de livrer un appareil de remplacement.

Appelez-nous : +48 717 500 983

Réparation du Bosch Rexroth KSM01.2B – symptômes, causes et diagnostic

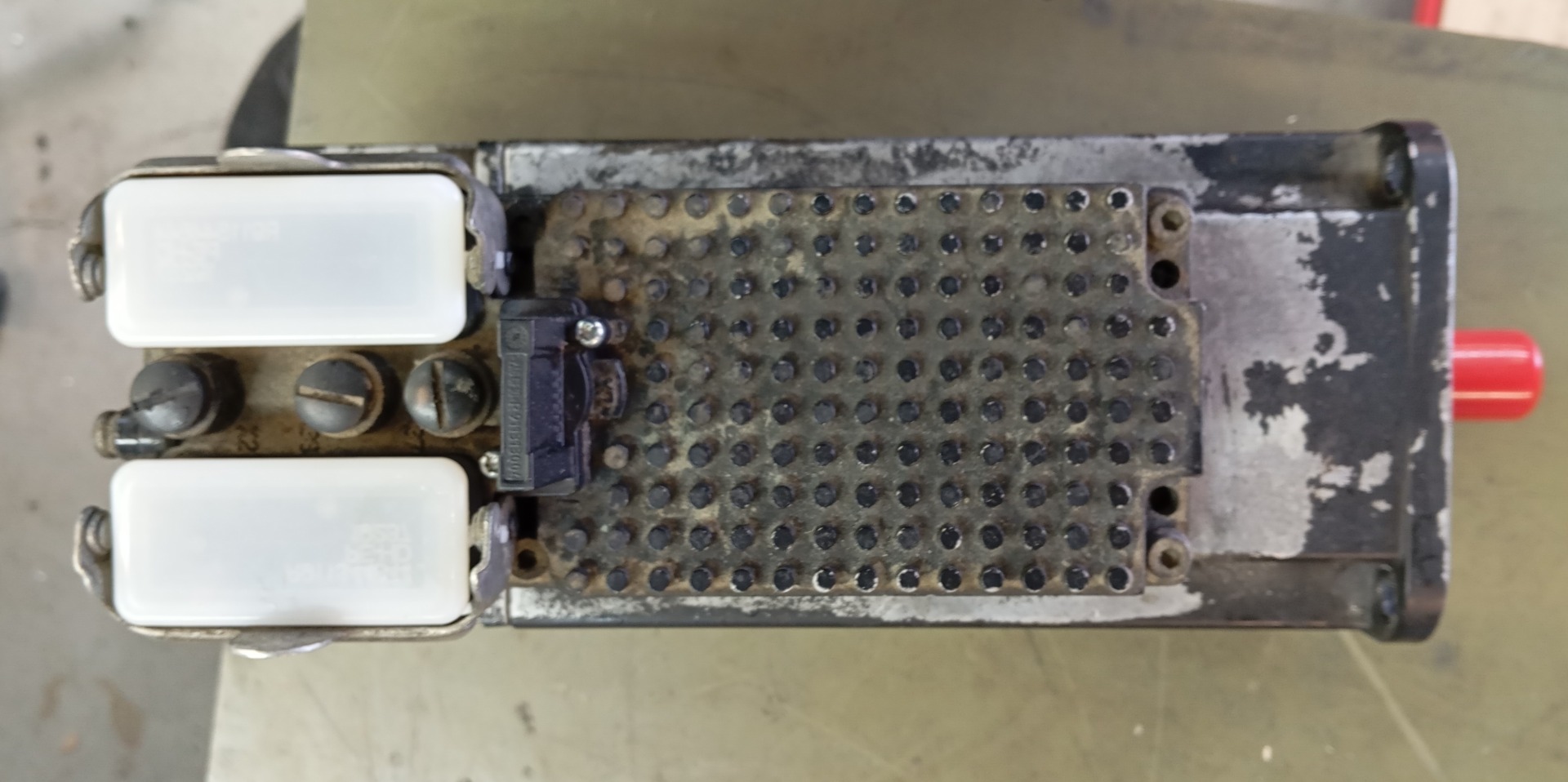

Qu’est-ce que le servo-entraînement décentralisé Bosch Rexroth KSM01.2B ?

Le Bosch Rexroth KSM01.2B est un servo-entraînement décentralisé appartenant au système Rexroth IndraDrive Mi. La conception de l’appareil repose sur un servomoteur synchrone Rexroth IndraDyn S, sur lequel un module électronique est directement installé. Ce module comprend la section de puissance et le système de commande, ce qui évite qu’un servovariateur séparé occupe de l’espace dans l’armoire électrique.

Cette solution simplifie l’architecture des machines multiaxes, réduit le câblage et facilite la conception de structures modulaires. L’entraînement est raccordé au moyen d’un câble hybride RKH, qui peut transmettre l’énergie du circuit intermédiaire, la tension de commande, les données de communication et les signaux de retour. Les appareils peuvent être raccordés en série et une seule ligne du système IndraDrive Mi peut comprendre jusqu’à 20 entraînements KSM ou KMS.

Du point de vue de la maintenance, la conception intégrée revêt une importance particulière. Une panne signalée comme un défaut du servomoteur peut concerner l’électronique de puissance, la commande, le codeur, le frein, les connexions, la partie mécanique ou des composants externes du système. C’est pourquoi la maintenance du KSM01.2B ne doit pas se limiter au contrôle des enroulements et des roulements.

Quels symptômes indiquent qu’une maintenance du KSM01.2B est nécessaire ?

Les symptômes d’une panne du KSM01.2B peuvent apparaître en permanence ou de manière intermittente. Les arrêts occasionnels sont particulièrement difficiles à évaluer, car après un redémarrage, l’appareil peut fonctionner correctement pendant un certain temps. Ces signes ne doivent toutefois pas être ignorés. Une panne récurrente peut provoquer l’arrêt complet de l’axe pendant la production.

Absence de disponibilité, arrêt de l’axe ou problèmes de démarrage

Parmi les signes courants nécessitant un diagnostic figurent l’absence de disponibilité de l’entraînement, l’absence de réaction après la mise sous tension, l’arrêt de l’axe pendant un cycle ou l’impossibilité de redémarrer la machine. La cause peut être un défaut interne, mais des symptômes similaires peuvent également résulter d’une alimentation de commande 24 V DC incorrecte, de problèmes dans le circuit intermédiaire ou d’erreurs de paramétrage.

Perte de communication SERCOS et fonctionnement instable de la machine

Le KSM01.2B communique avec le système de commande supérieur au moyen d’une interface SERCOS basée sur la norme RS422. Des interruptions de transmission peuvent provoquer l’arrêt de l’axe, empêcher l’activation de l’entraînement ou entraîner une perte intermittente de commande. Le diagnostic doit porter non seulement sur l’électronique de l’appareil, mais aussi sur le câble hybride RKH, les connecteurs, le module KCU et les autres composants de la voie de communication.

Surchauffe, problèmes de codeur ou de frein

Une augmentation de la température de l’électronique, une réduction du couple disponible, un positionnement incorrect ou des difficultés à maintenir la position de l’axe peuvent également indiquer la nécessité d’une maintenance. Le KSM01.2B est refroidi par convection naturelle. Les conditions de montage, la température ambiante et l’encrassement de la surface de l’appareil influencent donc sa charge thermique.

Selon la version, l’entraînement peut être équipé d’un codeur absolu monotour S1 ou multitour M1, ainsi que d’un frein de maintien à déverrouillage électrique. Les erreurs de position, la perte des informations de position, les à-coups de l’axe ou l’absence de déverrouillage du frein nécessitent un contrôle séparé du système de mesure et de la partie électromécanique.

Rencontrez-vous un problème de démarrage de l’axe ou de communication SERCOS ? Transmettez au service technique la désignation complète de l’entraînement, le contenu des messages de diagnostic et une description du comportement de la machine. Cela permet de définir plus rapidement l’étendue des tests et de réduire le temps nécessaire à la préparation du devis.

Causes les plus fréquentes des pannes du Bosch Rexroth KSM01.2B

L’entraînement décentralisé fonctionne directement à proximité de la machine. Il peut donc être exposé à la chaleur, aux vibrations, aux contaminations et aux charges liées au cycle de production. L’indice de protection IP65 facilite une installation en dehors de l’armoire électrique, mais il n’élimine pas les effets de conditions de fonctionnement inadaptées, de connexions endommagées ou d’une surcharge de l’axe.

Les causes potentielles de panne comprennent :

• un endommagement de la section de puissance ou des circuits de commande,
• une alimentation de commande 24 V DC incorrecte ou instable,
• des problèmes dans le circuit intermédiaire d’une tension nominale de 750 V DC,
• des interruptions de la communication SERCOS,
• un endommagement du câble hybride RKH ou des connecteurs,
• une surcharge thermique de l’électronique,
• un fonctionnement à une température élevée sans réduction appropriée de la puissance,
• un défaut du codeur ou du signal de retour,
• un problème avec le frein de maintien,
• une usure mécanique, des vibrations excessives ou une résistance au mouvement accrue,
• des paramètres incorrects enregistrés dans l’appareil ou sur la MultiMediaCard,
• une panne du module KCU, de l’unité d’alimentation HMV ou du convertisseur HCS associé.

Toute panne d’un axe ne signifie pas que le KSM01.2B lui-même est défectueux. Le remplacement de l’entraînement sans contrôle de l’installation peut ne pas résoudre le problème si la source de l’erreur se trouve dans le câble, l’alimentation, le contrôleur supérieur ou un composant mécanique de la machine.

Comment se déroule un diagnostic express du servomoteur ?

Le diagnostic express du KSM01.2B doit être un processus structuré et non une simple tentative de mise sous tension de l’appareil. L’étendue des contrôles est adaptée aux symptômes signalés, à la référence complète et à l’historique de fonctionnement de l’entraînement.

• Identification de l’appareil. La désignation complète, la variante d’exécution, le type de codeur et les informations de configuration disponibles sont relevés.
• Inspection visuelle. L’état du boîtier, de l’arbre, des connecteurs, des joints et des câbles est contrôlé, ainsi que les éventuelles traces de surchauffe ou de dommages mécaniques.
• Analyse du signalement. Les messages, le moment d’apparition de l’erreur, les conditions de fonctionnement et les interventions précédemment effectuées sur la machine sont vérifiés.
• Mesures électriques. La partie moteur, les circuits de commande et la section de puissance sont contrôlés dans la mesure nécessaire au regard des symptômes.
• Contrôle du système de mesure. Le codeur et la conformité des signaux de retour sont vérifiés.
• Évaluation de la partie mécanique. La résistance au mouvement ainsi que l’état des roulements, de l’arbre et du frein, lorsque celui-ci est présent dans la version concernée, sont contrôlés.
• Vérification de la communication et des paramètres. La communication SERCOS, la configuration de l’appareil et les données disponibles sur la MultiMediaCard sont analysées.
• Préparation du résultat du diagnostic. Le client reçoit des informations sur la panne détectée, l’étendue possible de la réparation et les étapes suivantes.

Le délai de réparation dépend du type de dommage, de la disponibilité des composants et de l’étendue des tests nécessaires. La qualification d’un service comme express doit signifier que le diagnostic est organisé en priorité, et non que des mesures ou des tests de sécurité sont omis.

Vous souhaitez raccourcir le délai de diagnostic ? Joignez à l’appareil une description de la panne, une photo de la plaque signalétique, les messages du système de commande et une information précisant si le problème apparaît en permanence ou uniquement pendant une phase déterminée du cycle de la machine.

Que faut-il contrôler en dehors de l’entraînement lui-même ?

Avant d’envoyer le KSM01.2B au service technique, il est recommandé de vérifier les principaux éléments de l’installation. Cela permet d’exclure une panne externe et de limiter le risque d’un nouvel arrêt après l’installation de l’appareil réparé.

• la conformité et la stabilité de la tension de commande 24 V DC,
• l’état du circuit intermédiaire et de l’unité d’alimentation,
• les connexions et l’état du câble hybride RKH,
• la continuité de la communication SERCOS,
• l’état des connecteurs et des câbles du module KCU,
• la température sur le lieu d’installation,
• la liberté de mouvement du mécanisme entraîné par le moteur,
• les réglages du contrôleur et les paramètres de l’axe,
• l’état des appareils KSM ou KMS placés en amont dans la même ligne.

Dans un système raccordé en série, un problème au niveau d’une connexion peut affecter plusieurs axes. L’analyse de l’ordre d’apparition des erreurs et de la position de l’entraînement dans la ligne IndraDrive Mi peut donc fournir de précieuses informations de diagnostic.

Réparation express du KSM01.2B ou remplacement de l’entraînement ?

Que peuvent comprendre la réparation et la remise en état du KSM01.2B ?

L’étendue de la réparation dépend du résultat du diagnostic. En raison de la conception intégrée, les opérations de maintenance peuvent concerner l’électronique, la partie moteur, le système de mesure et les composants mécaniques.

La réparation ou la remise en état du KSM01.2B peut notamment comprendre :

• la réparation des circuits d’alimentation et de commande,
• la maintenance de la section de puissance,
• la suppression des dommages thermiques,
• le contrôle et la maintenance du système de retour,
• le contrôle ou la réparation du frein de maintien,
• la maintenance de la partie mécanique et des roulements,
• la restauration ou la vérification des paramètres,
• le contrôle des données enregistrées sur la MultiMediaCard,
• des tests fonctionnels après la réparation.

L’étendue définitive des travaux doit être présentée après l’identification de la panne. Cela évite de remplacer des composants en bon état et permet de préparer un devis correspondant à l’état réel de l’appareil.

Quand la réparation d’un servo-entraînement Bosch Rexroth est-elle pertinente ?

Une réparation est souvent justifiée lorsque la machine reste nécessaire à la production, que la configuration du système a fait ses preuves et que le remplacement de l’ensemble de l’architecture d’entraînement entraînerait des coûts d’intégration supplémentaires. La conservation de la variante KSM01.2B existante peut faciliter le redémarrage sans modification de la construction mécanique, du câblage ou du programme du contrôleur.

Il est particulièrement recommandé d’envisager une maintenance lorsque :

• un appareil neuf présente un long délai de livraison,
• la variante concernée est difficile à obtenir,
• la machine utilise une ancienne configuration IndraDrive Mi,
• la panne concerne une partie réparable de l’appareil,
• le coût de l’arrêt est supérieur au coût du diagnostic et de la remise en état,
• le remplacement par une autre série nécessiterait une modification de la machine.

Le devis doit tenir compte non seulement du coût de la réparation elle-même, mais aussi du délai de rétablissement de la production, de la disponibilité des pièces de remplacement et du risque lié à l’achat d’un appareil d’occasion non vérifié.

Quand faut-il choisir un appareil de remplacement ?

Un appareil de remplacement peut constituer une meilleure solution lorsque les dommages sont importants, que la réparation nécessite des composants indisponibles ou que l’état mécanique de l’entraînement ne permet plus de garantir un fonctionnement stable. L’achat peut également réduire le temps d’arrêt si la variante appropriée est immédiatement disponible.

Le choix d’un appareil de remplacement ne doit pas reposer uniquement sur la désignation KSM01.2B. Il faut notamment vérifier la taille mécanique, les paramètres de couple et de vitesse, l’exécution de l’arbre, le type de codeur, la présence d’un frein, la compatibilité de communication et la version du firmware.

La désignation complète donnée à titre d’exemple KSM01.2B-061C-35N-M1-HP2-SE-NN-D7-NN-FW identifie une variante précise de l’appareil. L’utilisation d’un modèle doté d’un boîtier similaire mais d’une configuration différente peut entraîner des problèmes de montage, de paramétrage ou de compatibilité avec le système existant.

Vous avez besoin d’un appareil de remplacement ? Avant l’achat, envoyez la désignation complète figurant sur la plaque signalétique. Le service technique pourra alors vérifier la compatibilité de l’entraînement proposé et réduire le risque d’acheter une version inadaptée.

Comment limiter l’arrêt de la machine pendant une panne ?

Pour le service de maintenance, la priorité consiste à remettre l’axe en service le plus rapidement possible. Cela ne signifie pas toujours qu’il faut immédiatement acheter un nouvel appareil. La meilleure solution dépend de la disponibilité de l’entraînement, du type de dommage et des possibilités d’organisation de la réparation.

Le temps d’arrêt peut être réduit grâce aux mesures suivantes :

• transmettre toutes les informations avant même l’expédition de l’appareil,
• sauvegarder les messages d’erreur et l’historique des alarmes,
• prendre une photo de la plaque signalétique,
• sauvegarder les paramètres et les données de la MultiMediaCard, lorsque cela est possible,
• vérifier la disponibilité d’un appareil de remplacement parallèlement au diagnostic,
• indiquer le niveau de criticité de la machine et le délai requis,
• vérifier les câbles et l’alimentation avant de réinstaller l’entraînement.

L’examen parallèle des options de réparation et de remplacement offre au service de production plusieurs scénarios possibles. Après le diagnostic initial, il est possible de décider s’il convient d’attendre la remise en état, d’utiliser un appareil de remplacement ou de planifier une modernisation de l’axe.

Comment préparer le KSM01.2B pour son envoi au service technique ?

L’appareil doit être démonté conformément aux procédures de sécurité du fabricant et de l’établissement. L’arbre, les connecteurs et le boîtier doivent être protégés contre les chocs. L’entraînement ne doit pas pouvoir se déplacer à l’intérieur de l’emballage.

Il est recommandé de joindre à l’envoi :

• les coordonnées complètes de l’entreprise et de la personne de contact,
• la désignation complète de l’appareil,
• une description des symptômes de la panne,
• le contenu ou des photos des messages de diagnostic,
• des informations sur le moment auquel le problème apparaît,
• une description des réparations ou incidents antérieurs,
• des informations sur une éventuelle surtension, surcharge, infiltration de liquide ou surchauffe, si un tel événement s’est produit,
• le mode de réalisation souhaité et des informations sur l’impact de la panne sur la production.

Il ne faut pas envoyer de câbles ou de modules supplémentaires sans accord préalable avec le service technique. Toutefois, si un défaut du câble RKH, du module KCU ou de la MultiMediaCard est suspecté, leur contrôle conjoint peut faciliter la reproduction du problème.

Pourquoi la désignation complète de l’appareil est-elle si importante ?

La famille KSM01.2B existe en plusieurs tailles et configurations. Les différentes versions se distinguent par leurs dimensions, leur couple, leur vitesse, l’inertie du rotor, l’exécution de l’arbre, le codeur et la présence d’un frein.

La seule désignation « Bosch Rexroth KSM01.2B » ne suffit donc pas pour sélectionner sans ambiguïté des pièces ou un appareil de remplacement. Un code complet tel que KSM01.2B-061C-35N-M1-HP2-SE-NN-D7-NN-FW permet d’identifier correctement la variante et de préparer une étendue de diagnostic adaptée.

Une panne du KSM01.2B a arrêté la production ? Envoyez une photo de la plaque signalétique, une description du défaut et les messages de la machine. Ces informations permettent de commencer la qualification de la demande, de planifier un diagnostic express et de comparer la possibilité d’une réparation avec la livraison d’un appareil de remplacement.

Une réparation professionnelle du Bosch Rexroth KSM01.2B doit se terminer non seulement par la suppression de la panne détectée, mais aussi par un contrôle fonctionnel de l’entraînement. Le service de maintenance reçoit ainsi une solution qui réduit le risque d’un nouvel arrêt de l’axe immédiatement après l’installation. —> Demander une réparation
