Diagnostic du variateur Lenze. Pourquoi le Lenze E82EV152_4C ne démarre-t-il pas le moteur ?

Le diagnostic du variateur Lenze est nécessaire lorsque l’appareil ne démarre pas le moteur, signale une erreur, ne réagit pas au signal de démarrage ou ne fournit pas la tension correcte en sortie. Dans le cas du modèle Lenze E82EV152_4C, également connu sous le nom de Lenze E82EV152K4C, le problème ne signifie pas toujours immédiatement une défaillance du convertisseur de fréquence. La cause peut être l’alimentation, la configuration des paramètres, les signaux de commande, une surcharge du moteur, un défaut à la terre, une erreur dans le système de freinage ou une panne réelle de l’étage de puissance.

Les variateurs de la série Lenze 8200 vector sont utilisés dans les systèmes d’entraînement nécessitant une régulation fluide de la vitesse, du couple, un démarrage progressif ainsi qu’une protection du moteur. C’est pourquoi, avant d’acheter un appareil de remplacement ou de démonter l’équipement, il est recommandé d’effectuer un contrôle fiable. Un diagnostic correctement réalisé permet d’évaluer si une réparation du Lenze E82EV152_4C est possible ou si le problème provient de l’installation, du moteur ou des paramètres de fonctionnement.

Vous avez une panne sur un Lenze E82EV152_4C ? Confiez le diagnostic du variateur avant d’acheter un appareil de remplacement. Nous vérifierons si le problème provient du variateur, du moteur, des paramètres ou de l’installation.

Appelez : +48 717 500 983

Le Lenze E82EV152_4C ne démarre pas le moteur – que faut-il vérifier avant réparation ?

Qu’est-ce que le variateur Lenze E82EV152K4C de la série 8200 vector ?

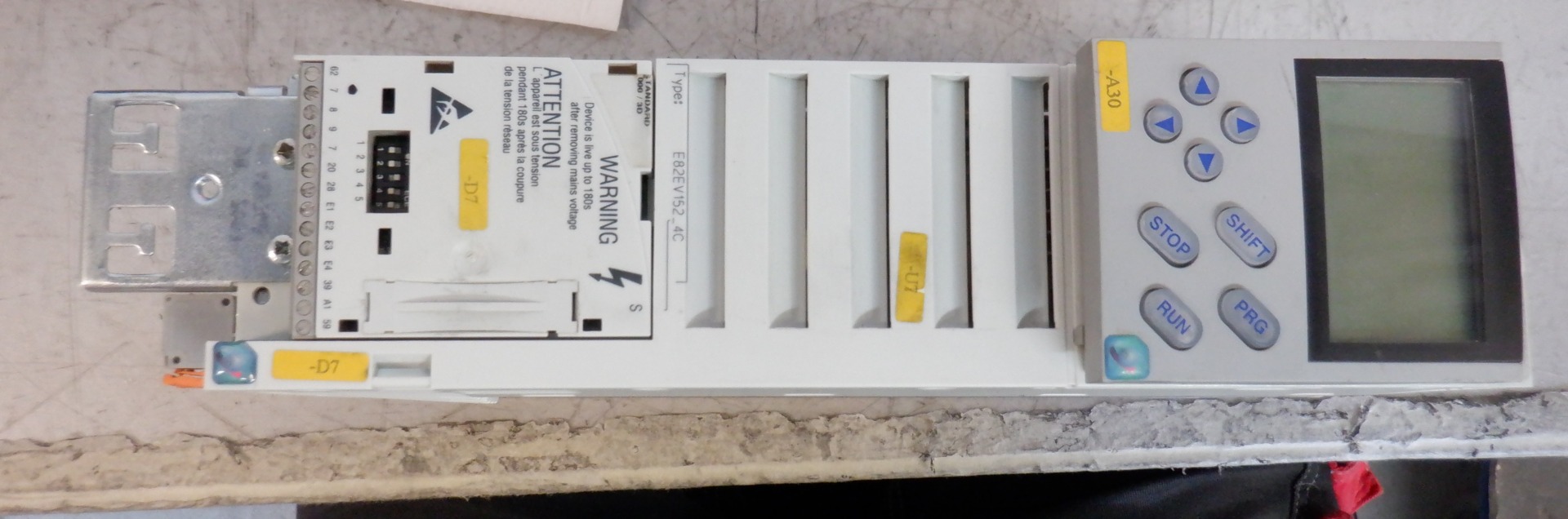

Lenze E82EV152K4C est un convertisseur de fréquence de la série Lenze 8200 vector, destiné à la commande d’entraînements à vitesse variable. La désignation du modèle indique une version E, c’est-à-dire un appareil pour montage en armoire de commande, une puissance de 1,5 kW ainsi qu’une classe de tension 4, correspondant à une adaptation au fonctionnement dans la plage 400 / 500 V.

Ce modèle est prévu pour un moteur asynchrone triphasé 4 pôles typique d’une puissance de 1,5 kW / 2 HP. Avec une alimentation 400 V, il fonctionne sur un réseau 3/PE AC 320-440 V, 45-65 Hz, et peut également être alimenté depuis un circuit DC dans la plage 450-620 V DC. La tension de sortie du variateur va de 0 à une valeur proche de la tension réseau, et la plage de fréquence de sortie atteint 0-650 Hz.

La série 8200 vector prend notamment en charge la commande V/f linéaire ou quadratique, la commande vectorielle sans capteur, la sélection du couple, l’historique des défauts, le freinage par courant continu, la fonction de reprise au vol pour un moteur en rotation, les rampes en S, les fréquences fixes, les fréquences inhibées, le régulateur PID ainsi que les entrées et sorties configurables.

Ce sont précisément ces possibilités avancées de configuration qui font qu’une absence de démarrage du moteur ne doit pas être évaluée uniquement sur la base d’un seul symptôme. En pratique, un variateur Lenze ne démarre pas le moteur aussi bien en cas de panne de l’électronique de puissance qu’en présence d’un signal de démarrage incorrect, de paramètres mal réglés ou d’une protection active.

Symptômes les plus fréquents des problèmes avec le Lenze E82EV152_4C

Dans les systèmes industriels, un problème de variateur est le plus souvent constaté seulement lorsque l’entraînement cesse d’exécuter le cycle machine. Pour le service maintenance, il est alors essentiel d’identifier rapidement si la panne concerne le variateur, le moteur, les câbles, l’automatisme de commande ou l’application complète.

Parmi les symptômes typiques justifiant un diagnostic du Lenze E82EV152_4C, on trouve :

• le moteur ne démarre pas malgré l’envoi d’une commande de marche,
• le variateur s’allume, mais ne fournit pas de tension sur la sortie U/V/W,
• l’entraînement démarre seulement brièvement puis passe en défaut,
• le moteur bourdonne, vibre ou n’atteint pas la vitesse demandée,
• le variateur signale une surcharge, un court-circuit, un défaut à la terre ou une surchauffe,
• après le remplacement de l’appareil, le moteur fonctionne différemment qu’auparavant,
• le variateur fonctionne de manière instable après échauffement ou sous charge,
• la machine ne réagit pas aux signaux provenant de l’automate PLC, du pupitre opérateur ou du système E/S.

Vous avez une panne sur un Lenze E82EV152_4C ? Dans une telle situation, il n’est pas recommandé de se limiter à un remplacement aléatoire du variateur. Contactez un service qui vérifiera l’appareil, évaluera l’état de l’étage de puissance, des paramètres et des protections, puis indiquera si une réparation est possible.

Pourquoi le variateur Lenze ne fournit-il pas d’entraînement au moteur ?

Lorsque le variateur Lenze ne démarre pas le moteur, les causes peuvent être réparties en plusieurs groupes. Certaines concernent le convertisseur de fréquence lui-même, d’autres des éléments externes. C’est pourquoi le diagnostic doit couvrir à la fois l’appareil et ses conditions de fonctionnement dans l’application.

Problème d’alimentation, de circuit DC ou de protections

Le Lenze E82EV152K4C fonctionne dans des systèmes 400 / 500 V, c’est pourquoi la première étape du contrôle doit porter sur l’alimentation d’entrée, l’état des protections, la conformité de la tension ainsi que le circuit intermédiaire DC. Avec une alimentation 400 V, le variateur fonctionne sur un réseau 3/PE AC 320-440 V, et en configuration 500 V dans la plage 3/PE AC 400-550 V. Une alimentation depuis un bus DC est également possible, respectivement 450-620 V DC ou 565-775 V DC.

Si l’alimentation est instable, s’il manque une phase, en cas de surtension, si le circuit DC est endommagé ou si une protection s’active, le variateur peut empêcher le démarrage du moteur. La documentation relative au fonctionnement dans la plage 484–550 V indique également la nécessité d’utiliser une résistance de freinage, ce qui est important lors de l’analyse d’applications avec freinage ou forte inertie de l’entraînement.

Paramètres incorrects, signal de démarrage ou configuration des entrées

La série Lenze 8200 vector permet la programmation de jeux de paramètres, la configuration des entrées et sorties ainsi que le fonctionnement dans différents modes de commande. Si le variateur ne réagit pas à la commande de démarrage, le problème peut provenir d’une configuration incorrecte de la source de consigne, de l’absence de signal depuis l’automate PLC, d’entrées numériques mal affectées, de rampes incorrectes, de fréquences bloquées ou d’un état actif empêchant le fonctionnement.

En pratique, il arrive que le variateur lui-même soit fonctionnel, mais qu’après un remplacement, une perte de paramètres ou des modifications sur la machine, il n’y ait plus de cohérence entre les réglages du variateur et la méthode de commande de l’entraînement. C’est pourquoi, avant de décider d’acheter un autre appareil, il est utile de vérifier les paramètres enregistrés, l’historique des défauts ainsi que le mode de communication avec le système de commande.

Surcharge, court-circuit, défaut à la terre ou endommagement du moteur

Le Lenze E82EV152K4C dispose de protections contre le court-circuit, le défaut à la terre, la surtension, le blocage du moteur, la perte de phase moteur, la surchauffe ainsi que la surcharge selon le modèle de surveillance I²t. Il peut également fonctionner avec une sonde PTC ou un contact thermique du moteur.

Si le moteur présente une isolation endommagée, un court-circuit entre spires, un problème de câble moteur ou une surcharge mécanique de la machine, le variateur peut bloquer le démarrage ou passer immédiatement en défaut. Dans ce cas, une simple réparation du E82EV152_4C sans vérification du moteur et de l’installation peut ne pas résoudre le problème, car la panne peut réapparaître après la remise en service.

Diagnostic et réparation du Lenze E82EV152_4C – quand le service est-il pertinent ?

Comment se déroule le diagnostic du Lenze E82EV152_4C avant réparation ?

Un diagnostic professionnel du E82EV152_4C doit confirmer si l’appareil est électriquement fonctionnel, s’il réagit correctement à la commande et si ses paramètres correspondent à l’application. Dans le cas du variateur Lenze 8200 vector, il est important non seulement de détecter l’élément défectueux, mais aussi de déterminer pourquoi l’appareil a cessé de démarrer le moteur.

Le processus de vérification peut comprendre :

• la vérification de la désignation complète figurant sur la plaque signalétique,
• le contrôle de la classe de tension, de la puissance et de la variante d’exécution,
• le contrôle de l’alimentation d’entrée et du circuit DC,
• la mesure de l’étage de puissance et de la sortie du variateur,
• l’analyse de l’historique des défauts et des états de protection,
• la vérification de la configuration des entrées, sorties et sources de commande,
• la vérification des paramètres moteur et de la méthode de commande,
• un test de fonctionnement sous charge ou dans des conditions proches du fonctionnement de la machine,
• l’évaluation de l’état de l’électronique, du système de refroidissement, des bornes et des connexions,
• l’indication de la rentabilité d’une réparation, d’une régénération ou d’un remplacement de l’appareil.

Quelles données techniques sont importantes lors du contrôle du Lenze 8200 vector ?

Dans le diagnostic et le choix d’un appareil de remplacement, les paramètres de fonctionnement du modèle précis sont essentiels. Le Lenze E82EV152K4C, lorsqu’il fonctionne sur un réseau 400 V, présente un courant réseau nominal d’environ 5,5 A sans self réseau et 3,9 A avec self réseau. Le courant de sortie nominal est de 4,7 A à 2 kHz, 3,9 A à 8 kHz et 2,5 A à 16 kHz. Le courant de sortie maximal admissible pendant 60 secondes est de 5,9 A à 2 / 8 kHz et de 3,8 A à 16 kHz.

Lorsqu’il fonctionne sur un réseau 500 V, l’appareil reste associé à une puissance de 1,5 kW / 2 HP, mais il travaille dans la plage 3/PE AC 400–550 V. Pour cette configuration, le courant réseau est d’environ 4,4 A sans self et 3,1 A avec self. Le courant de sortie nominal est de 3,1 A à 2 / 8 kHz et 2,0 A à 16 kHz, tandis que le courant de sortie maximal pendant 60 secondes est de 5,9 A à 2 / 8 kHz et de 3,0 A à 16 kHz.

Ces valeurs sont importantes, car une charge trop élevée, une fréquence de commutation mal choisie, un moteur inadapté ou des conditions de fonctionnement incorrectes peuvent provoquer des surcharges et des arrêts de l’entraînement. La version E82EV présente des pertes de puissance d’environ 100 W, une masse d’environ 1,6 kg ainsi qu’un indice de protection IP20. Le variateur doit être considéré comme un appareil destiné à être intégré dans une armoire de commande.

Réparation du Lenze 8200 vector ou achat d’un appareil de remplacement ?

La décision entre réparation et achat d’un appareil de remplacement dépend de l’état de l’appareil, de la disponibilité des pièces, de la configuration de la machine et des coûts d’arrêt. Dans de nombreux cas, la réparation du Lenze 8200 est pertinente, car elle permet de conserver la compatibilité des paramètres, de la méthode de commande, du câblage et de la configuration de l’application. C’est particulièrement important sur les machines anciennes, où la documentation peut être incomplète et où les paramètres du variateur sont adaptés à un processus technologique précis.

L’achat d’un appareil de remplacement peut être une bonne solution lorsque le variateur présente des dommages étendus, que l’appareil n’est pas disponible dans un délai acceptable ou que la production nécessite une remise en marche immédiate. Il faut toutefois se rappeler que le simple choix d’une puissance de 1,5 kW ne suffit pas. Il convient de vérifier la désignation complète, la variante du filtre EMC, les versions matérielle et logicielle, les modules E/S, la méthode de commande ainsi que les paramètres enregistrés dans l’appareil.

Si un variateur neuf ou d’occasion est choisi uniquement sur la base de la puissance, il peut s’avérer qu’il ne fonctionne pas correctement avec la machine. C’est pourquoi, pour le modèle Lenze E82EV152_4C, il est recommandé de comparer non seulement les paramètres électriques, mais aussi la configuration de l’application et la méthode de communication avec le système de commande.

Vous avez besoin d’une réparation du Lenze E82EV152_4C ou d’un appareil de remplacement fonctionnel ? La solution la plus sûre consiste à vérifier simultanément le variateur endommagé et la disponibilité d’un appareil de remplacement compatible.

Que préparer avant d’envoyer le variateur au service ?

Pour accélérer le service du Lenze E82EV152_4C, il est utile de préparer les informations de base concernant l’appareil et les symptômes de la panne. Cela permet au technicien de reproduire plus rapidement les conditions de fonctionnement et de réduire le périmètre du diagnostic.

Avant d’envoyer le variateur au service, préparez :

• la désignation complète figurant sur la plaque signalétique, par exemple Lenze E82EV152K4C,
• l’information indiquant si l’appareil fonctionnait sur un réseau 400 V ou 500 V,
• la description du symptôme : absence de démarrage, défaut, arrêt sous charge, absence de réaction à la commande,
• l’information indiquant si la panne est apparue soudainement, après un arrêt, après le remplacement du moteur ou après des travaux dans l’armoire,
• une photo de la plaque signalétique et des bornes,
• des informations sur le moteur et l’application dans laquelle le variateur fonctionnait,
• une copie des paramètres, si elle est disponible,
• une description de la pression temporelle, si la panne a arrêté la production.

En cas d’arrêt de production, le temps est crucial, mais un remplacement rapide sans diagnostic peut entraîner une nouvelle détérioration de l’appareil. Si la cause provient du moteur, du câble, d’une surcharge mécanique ou d’une erreur dans le système de freinage, un autre variateur peut tomber en panne dans des conditions similaires.

L’absence de démarrage du moteur ne signifie pas toujours qu’il faut remplacer le variateur

Lenze E82EV152_4C est un variateur de la série Lenze 8200 vector destiné aux entraînements 1,5 kW dans des systèmes 400 / 500 V. Si l’appareil ne démarre pas le moteur, la cause peut être une défaillance du variateur, mais tout aussi bien un problème d’alimentation, de paramètres, d’entrées de commande, de moteur, de câbles ou de protections.

C’est pourquoi, avant de décider d’acheter un appareil de remplacement, il vaut la peine d’effectuer un diagnostic professionnel. Il permet d’établir si une réparation du Lenze E82EV152_4C, une régénération, une correction des paramètres, une vérification du moteur ou un remplacement par un modèle compatible sera rentable.

Si le variateur Lenze ne démarre pas le moteur, faites vérifier l’appareil avant remplacement. Le diagnostic permet de réduire le risque d’une mauvaise décision d’achat, de raccourcir l’arrêt et de rétablir le fonctionnement de l’entraînement en toute sécurité. –> Demander une réparation
