Comment réparer le moteur LENZE MDSKSBS056-33 et diagnostiquer correctement sa panne?

La réparation du moteur Lenze MDSKSBS056-33 doit commencer par le contrôle de la mécanique de l’axe entraîné, des câbles d’alimentation, des enroulements, de la résistance d’isolement, du resolver, du frein, des roulements ainsi que des paramètres du variateur servo. Ce n’est qu’après avoir déterminé si le problème est d’origine mécanique, électrique ou lié au retour d’information qu’il est possible de définir correctement l’étendue de la réparation. La simple suppression d’un symptôme visible sans en identifier la cause peut entraîner une nouvelle détérioration du moteur ou de la machine.

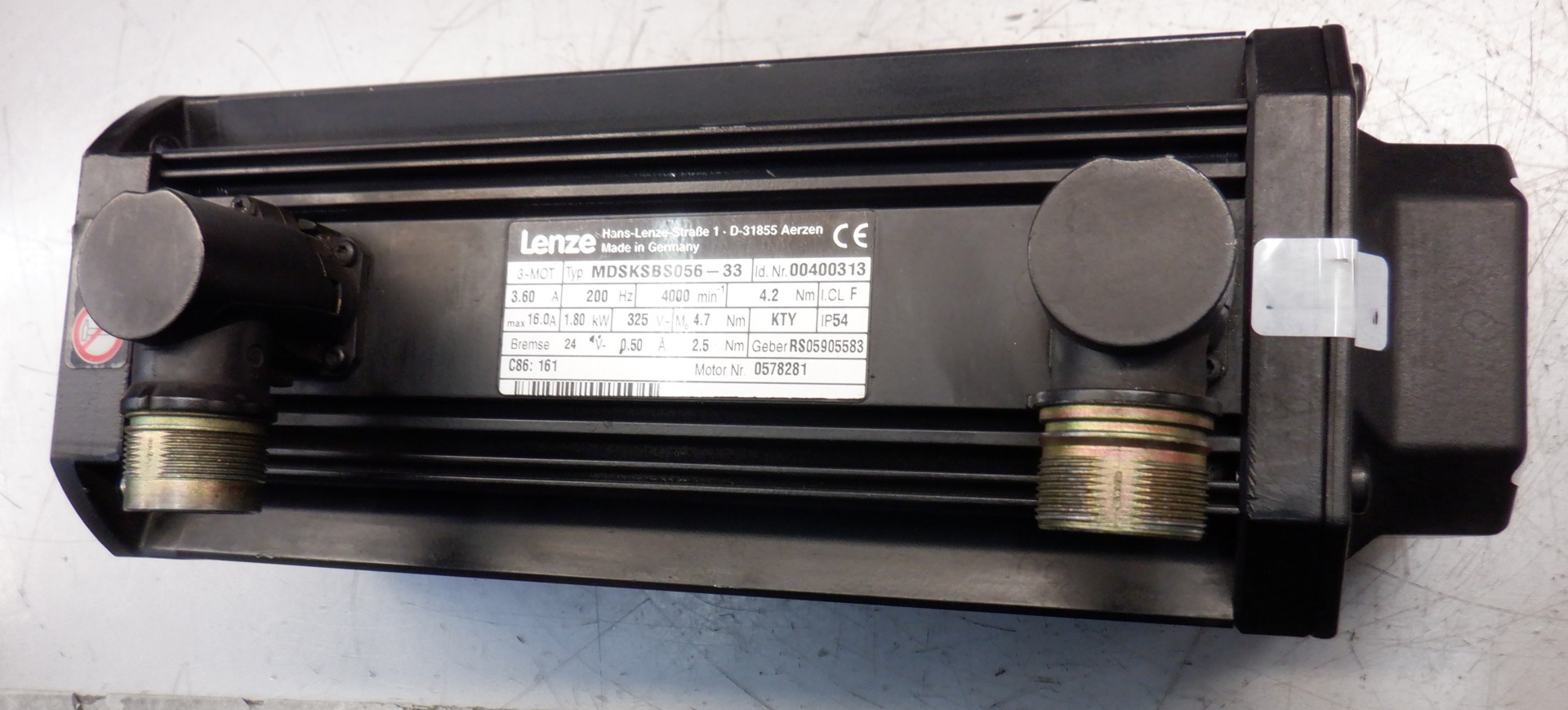

Le Lenze MDSKSBS056-33 est un servomoteur synchrone utilisé dans les systèmes d’entraînement industriels nécessitant un contrôle précis du mouvement, de la vitesse et de la position. Une panne de cet appareil peut immobiliser un axe, une machine ou une ligne de production entière. Le diagnostic doit donc porter non seulement sur le moteur lui-même, mais également sur l’accouplement, le mécanisme entraîné, l’installation électrique, les câbles de signal ainsi que le variateur servo associé.

Vous ne savez pas si le problème concerne le moteur, le resolver, le frein ou le variateur servo ? Confiez le Lenze MDSKSBS056-33 à notre service de diagnostic. Nous contrôlerons les éléments mécaniques, électriques et le système de retour d’information, puis déterminerons l’étendue possible de la réparation.

Appelez : +48 717 500 983

Quelles peuvent être les causes d’un fonctionnement incorrect du moteur Lenze MDSKSBS056-33 ?

Qu’est-ce que le servomoteur synchrone Lenze MDSKSBS056-33 ?

Le Lenze MDSKSBS056-33 appartient à la catégorie des servomoteurs synchrones destinés aux systèmes d’entraînement de précision. Les moteurs de ce type peuvent notamment être utilisés dans les machines d’emballage, les machines-outils, les lignes d’assemblage et les systèmes de transport interne.

La désignation du modèle décrit la configuration de base de l’appareil. La lettre « D » indique un moteur triphasé, « S » désigne un refroidissement naturel par convection et rayonnement, tandis que « K » correspond à un boîtier compact de section carrée équipé d’ailettes de refroidissement. Le « S » suivant indique une machine synchrone.

Le code « BS » indique une version équipée d’un frein et d’un resolver. La désignation « 056 » définit la taille mécanique, tandis que le suffixe « -33 » indique une longueur de construction 3 et trois paires de pôles.

Les paramètres tels que la tension, le courant, le couple, la vitesse nominale et l’indice de protection doivent toujours être vérifiés sur la plaque signalétique de l’exemplaire concerné. Les réglages du variateur servo ne doivent pas être sélectionnés uniquement sur la base d’une partie de la désignation du modèle.

Quel est le rôle du resolver et du frein de maintien ?

Le resolver transmet au système de commande des informations sur la position du rotor. Le variateur servo utilise ses signaux de référence ainsi que les canaux sinus et cosinus pour contrôler le couple, la vitesse et la position de l’axe.

Une défaillance du resolver, du câble de signal ou du connecteur peut provoquer un fonctionnement instable, des erreurs de positionnement et des problèmes de démarrage. Une polarité inversée des signaux ou un phasage incorrect peut également entraîner un mouvement dans la mauvaise direction ou une augmentation incontrôlée de la vitesse.

Le frein intégré assure la fonction de frein de maintien. Son rôle est de maintenir l’axe en position après l’arrêt ou la coupure de l’alimentation. Il ne doit pas être utilisé comme frein de service standard pour ralentir régulièrement la charge.

Des arrêts d’urgence fréquents, une tension d’alimentation incorrecte, la présence d’huile sur les surfaces de friction ainsi que le démarrage du moteur avec le frein serré peuvent entraîner une usure rapide du frein. Cela peut provoquer une surchauffe du moteur, une surcharge du variateur servo ou des dommages aux composants mécaniques de l’axe.

Quels sont les symptômes les plus fréquents d’une panne du Lenze MDSKSBS056-33 ?

Les symptômes d’une panne n’indiquent pas toujours directement un endommagement des enroulements. Le même problème peut être provoqué par le moteur, le resolver, le frein, les câbles, les réglages du variateur servo ou la mécanique de la machine. C’est pourquoi le remplacement de composants sans mesures préalables peut ne pas résoudre le problème.

Symptôme	Causes possibles	Contrôle recommandé
Le moteur surchauffe excessivement	Surcharge, refroidissement limité, ailettes encrassées, connexion desserrée ou perte d’une phase	Charge de l’axe, courant moteur, enroulements, câbles d’alimentation et propreté du boîtier
Le moteur s’arrête et ne redémarre pas	Déclenchement de la protection contre les surcharges du variateur servo	Paramètres du régulateur, charge et temps d’accélération
Sens de rotation incorrect	Polarité inversée du câble moteur ou du resolver	Ordre des phases et raccordement du retour d’information
Le moteur n’atteint pas le couple requis	Ordre des phases incorrect ou configuration incorrecte de l’entraînement	Connexions U, V et W ainsi que réglages du variateur servo
Le moteur accélère dans une direction jusqu’à la vitesse maximale	Phasage incorrect du moteur ou polarité inversée du resolver	Connecteur de puissance, câble du resolver et cohérence des signaux
Le moteur tourne lentement et ne réagit pas correctement	Polarité incorrecte simultanée des câbles moteur et resolver	Cohérence des connexions de puissance et du retour d’information
Fonctionnement irrégulier ou instable	Blindage insuffisant ou gain du régulateur trop élevé	Blindage, mise à la terre et réglages des régulateurs
Vibrations et à-coups	Accouplement déséquilibré, défaut d’alignement ou fixation desserrée	Accouplement, fondation, alignement de l’axe et vis de fixation
Bruit pendant le fonctionnement	Roulements endommagés ou corps étranger à l’intérieur du moteur	État des roulements, de l’arbre et de l’intérieur du moteur
La température de surface dépasse 140°C	Surcharge ou dissipation thermique insuffisante	Charge, température des enroulements et état des surfaces de refroidissement

Pourquoi le moteur surchauffe-t-il excessivement ?

La surchauffe du Lenze MDSKSBS056-33 peut résulter d’une surcharge de l’axe, d’un refroidissement insuffisant, de l’encrassement des ailettes du boîtier, de la perte d’une phase ou d’une connexion de câble desserrée. Le problème peut également provenir d’un frein qui n’est pas complètement libéré avant le début du mouvement.

Il convient tout d’abord de comparer le courant réel du moteur aux paramètres de l’exemplaire concerné, de vérifier la liberté de mouvement du mécanisme et l’état des surfaces de refroidissement. La classe thermique F concerne la résistance thermique du système d’isolation, mais elle ne signifie pas qu’une température très élevée du boîtier pendant le fonctionnement normal peut être ignorée.

Les versions équipées d’un frein sont prévues pour fonctionner à une température ambiante comprise entre -10°C et +40°C, avec une humidité relative allant jusqu’à 85% sans condensation. Le fonctionnement jusqu’à une altitude de 1000 m au-dessus du niveau de la mer ne nécessite pas de réduction de puissance. Si les conditions sont différentes, elles doivent être prises en compte lors de l’évaluation de la charge et du refroidissement.

Quelles sont les causes des vibrations, des à-coups et du bruit d’un moteur Lenze ?

Les vibrations et les à-coups ne signifient pas nécessairement que le moteur présente une défaillance électrique. Les causes fréquentes comprennent un défaut d’alignement, un accouplement déséquilibré, une tension excessive de la courroie, des vis de fixation desserrées ou une fondation de machine instable.

Le bruit peut être lié à l’usure des roulements, à l’endommagement des pistes, à un jeu au niveau de l’arbre ou à la présence d’un corps étranger à l’intérieur du moteur. La poursuite du fonctionnement avec un roulement endommagé peut entraîner une détérioration de l’arbre, du rotor, du resolver ou des composants du stator. Le diagnostic ne doit donc pas se limiter à l’évaluation du bruit pendant le fonctionnement.

Pourquoi le moteur Lenze n’atteint-il pas le couple requis ?

Un couple insuffisant peut résulter d’un raccordement incorrect des phases U, V et W, d’une configuration incorrecte du variateur servo, d’une limitation du courant ou d’une charge mécanique excessive. Il convient également de vérifier si le frein est complètement libéré.

Si l’axe se déplace avec une résistance importante, le simple fait d’augmenter les réglages de courant ne résoudra pas le problème. Cela peut au contraire accélérer la surchauffe des enroulements, endommager l’accouplement ou provoquer une usure du frein.

Que signifie un sens de rotation incorrect ou une accélération jusqu’à la vitesse maximale ?

Un mouvement dans la mauvaise direction peut indiquer un raccordement incorrect du câble moteur ou une polarité inversée du resolver. L’accélération spontanée de l’axe dans une direction jusqu’à la vitesse maximale constitue un symptôme particulièrement dangereux.

Dans ce cas, l’appareil doit être immédiatement arrêté. Avant tout redémarrage, il faut vérifier la cohérence entre les phases du moteur et les signaux du resolver, l’état des connecteurs ainsi que la configuration du retour d’information. Répéter les essais sans identifier la cause peut mettre les opérateurs en danger et entraîner des dommages mécaniques à la machine.

Comment diagnostiquer étape par étape le moteur Lenze MDSKSBS056-33 ?

Un diagnostic efficace doit commencer par les éléments accessibles sans démontage, puis progresser vers les mesures nécessitant l’ouverture du moteur. Cela permet d’éviter le démontage inutile d’un appareil en bon état et d’identifier plus rapidement l’origine réelle de la panne.

• Vérifiez les messages du variateur servo et les circonstances dans lesquelles la panne s’est produite.
• Contrôlez la charge de l’axe, l’accouplement, l’alignement et la fixation.
• Vérifiez les câbles de puissance, PE, du frein et du resolver.
• Contrôlez l’ordre des phases U, V et W.
• Mesurez les enroulements et la résistance d’isolement.
• Vérifiez l’état des roulements, de l’arbre et des composants mécaniques.
• Contrôlez les signaux du resolver ainsi que du capteur de température.
• Vérifiez le fonctionnement et la tension d’alimentation du frein.
• Comparez les paramètres des régulateurs à la configuration de la machine.
• Après la réparation, effectuez des essais contrôlés à vide et sous charge.

Contrôle des conditions de fonctionnement et de la mécanique de la machine

Avant de démonter le moteur, il convient de vérifier à quel moment le problème apparaît : au démarrage, au freinage, pendant un fonctionnement à vitesse constante, lors d’un changement de direction ou à pleine charge. Les alarmes enregistrées dans le variateur servo ainsi que les modifications effectuées immédiatement avant la panne sont également importantes.

Le contrôle mécanique doit inclure l’alignement du moteur et du mécanisme entraîné, l’état de l’accouplement, la tension de la courroie, la fixation du moteur ainsi que la liberté de mouvement de l’axe. Un mauvais alignement peut augmenter la charge sur les roulements et provoquer des symptômes similaires à un problème de régulation de l’entraînement.

Contrôle des enroulements et de la résistance d’isolement

Lors du diagnostic électrique, il convient de contrôler la résistance des enroulements et de comparer les résultats entre les différentes phases. Une asymétrie importante peut indiquer une connexion endommagée, un court-circuit partiel ou une autre anomalie à l’intérieur du moteur.

La mesure de la résistance d’isolement permet d’évaluer l’état de l’isolation des enroulements par rapport au boîtier. L’interprétation du résultat doit tenir compte de la température, de l’humidité, de l’historique de l’appareil ainsi que de la méthode de mesure. Les mesures doivent être effectuées lorsque le moteur est déconnecté en toute sécurité du variateur servo et du reste de l’installation.

Diagnostic du resolver et du câble de retour d’information

Le resolver doit être contrôlé avec son câble et ses connecteurs. Même un élément de mesure fonctionnel ne travaillera pas correctement avec le variateur servo si le câble est coupé, si le blindage est incorrect, si les contacts sont contaminés ou si la polarité des signaux a été inversée.

Le diagnostic doit comprendre le contrôle de la continuité des câbles, de l’état du blindage, de la qualité des connexions ainsi que l’évaluation des signaux de référence, sinus et cosinus. Il faut également vérifier la cohérence du signal de position avec le sens d’alimentation des phases du moteur.

Contrôle du frein de maintien

Lors du contrôle du frein, il convient de vérifier son alimentation, sa réaction à l’application de la tension ainsi que sa capacité à libérer complètement l’axe. La contamination des surfaces de friction par de l’huile, une usure excessive ou des dommages mécaniques peuvent provoquer un glissement ou une libération incomplète du frein.

Sur les moteurs du groupe MDKS, le frein n’est pas accessible depuis l’extérieur. Son contrôle approfondi nécessite un démontage spécialisé. Une ouverture incorrecte du moteur peut endommager les composants internes, modifier la position de certains éléments ou compliquer le remontage correct de l’appareil.

Vérification des câbles, du blindage et des paramètres du variateur servo

L’installation doit comprendre le raccordement correct des phases U, V et W, du conducteur de protection PE, de l’alimentation du frein ainsi que du resolver. Les câbles moteur et les câbles de signal doivent être blindés et raccordés conformément aux règles de compatibilité électromagnétique.

Un cheminement incorrect des câbles, une interruption du blindage ou une mise à la terre incorrecte peuvent provoquer des perturbations des signaux de retour d’information. Les symptômes peuvent inclure un fonctionnement irrégulier, des vibrations de l’axe ou une réaction incorrecte du régulateur.

Il convient également de vérifier les réglages du courant, de la vitesse, de l’accélération et du gain des régulateurs. Des réglages trop agressifs peuvent provoquer des oscillations du système, tandis que des limites d’accélération insuffisantes peuvent entraîner une surcharge lors de changements dynamiques de mouvement.

Comment se déroule une réparation professionnelle du servomoteur Lenze MDSKSBS056-33 ?

Quelles étapes le processus de réparation doit-il comprendre ?

Une réparation professionnelle du Lenze MDSKSBS056-33 doit commencer par la documentation de l’état de l’appareil ainsi que des informations concernant les symptômes observés sur la machine. Les alarmes du variateur servo, les conditions de fonctionnement, le type de charge de l’axe et les circonstances de l’arrêt sont importants.

Le diagnostic en atelier doit comprendre :

• l’inspection du boîtier, de l’arbre, des connecteurs et des câbles,
• le contrôle de l’état des roulements et des composants mécaniques,
• la mesure des enroulements et de la résistance d’isolement,
• le contrôle du capteur de température,
• le diagnostic du resolver et de ses signaux,
• le contrôle du fonctionnement du frein de maintien,
• l’évaluation des connexions internes,
• l’identification des éléments nécessitant une réparation ou un remplacement.

Les opérations de maintenance possibles dépendent des résultats des mesures. Elles peuvent comprendre le remplacement des roulements, la réparation des connexions, la remise en état des éléments mécaniques, la résolution des problèmes liés au frein, la réparation du système de retour d’information ou des interventions sur les enroulements. L’étendue des travaux ne doit pas être déterminée uniquement sur la base du symptôme signalé par l’utilisateur.

Votre moteur Lenze MDSKSBS056-33 nécessite-t-il un diagnostic ? Transmettez au service technique les informations concernant les symptômes, les alarmes du variateur servo et les conditions dans lesquelles la panne s’est produite. Cela facilitera la reproduction du problème, réduira le temps de diagnostic et aidera à déterminer l’étendue appropriée de la réparation.

Quels tests doivent être effectués avant de remonter le moteur Lenze ?

La réparation ne doit pas se terminer par le remplacement de la pièce endommagée. Avant de restituer le moteur, il faut contrôler ses paramètres électriques, le fonctionnement des roulements, le fonctionnement du resolver, la réaction du capteur de température ainsi que la libération du frein.

Un essai en mouvement doit confirmer un fonctionnement fluide, le bon sens de rotation, la stabilité du signal de retour d’information ainsi que l’absence de bruit et de vibrations excessifs. Si les conditions disponibles le permettent, l’appareil doit également être contrôlé sous une charge maîtrisée.

Après le montage dans la machine, il faut vérifier l’alignement, la fixation, l’accouplement, le blindage ainsi que la configuration du variateur servo. Même un moteur correctement réparé peut tomber à nouveau en panne si la cause initiale de la surcharge ou du mauvais montage n’est pas éliminée.

Quand ne faut-il pas redémarrer le moteur ?

Le moteur ne doit pas être redémarré en cas d’accélération incontrôlée, d’odeur nette d’isolation surchauffée, de bruit important provenant des roulements, de blocage de l’arbre, de dommages visibles sur les câbles ou de doute concernant la cohérence entre les phases du moteur et le resolver.

De nouvelles tentatives peuvent aggraver les dommages. Une défaillance d’un roulement peut endommager le rotor et le stator, tandis qu’un signal incorrect du resolver peut provoquer un mouvement brusque de l’axe. Dans les deux cas, la machine ainsi que la sécurité des personnes se trouvant à proximité sont menacées.

Comment réduire le risque d’une nouvelle panne du moteur Lenze ?

Il est recommandé d’effectuer le premier contrôle du moteur après environ 50 heures de fonctionnement. L’état des roulements, notamment en ce qui concerne les bruits inhabituels, doit être vérifié au plus tard après environ 15 000 heures de fonctionnement.

Le frein doit être contrôlé au moins une fois tous les deux ans ou au plus tard après un million de cycles. La fréquence réelle des contrôles doit toutefois tenir compte de la charge de l’axe, du nombre d’arrêts d’urgence, des conditions ambiantes et de l’importance de la machine pour la continuité de la production.

Dans le cadre de la maintenance préventive, il est recommandé de régulièrement :

• contrôler la température et le courant du moteur,
• surveiller les variations des niveaux de vibrations et de bruit,
• maintenir les ailettes de refroidissement propres,
• contrôler l’accouplement et l’alignement,
• contrôler les câbles et les connecteurs du resolver,
• vérifier le fonctionnement du frein,
• analyser l’historique des alarmes du variateur servo.

Quand faut-il confier le moteur Lenze à un service spécialisé ?

Il est recommandé de confier le moteur à un service spécialisé lorsque le diagnostic nécessite l’ouverture de l’appareil, le contrôle du frein interne, l’évaluation du resolver, le remplacement des roulements, le contrôle de l’arbre ou la réalisation de mesures sur les enroulements et l’isolation.

Un diagnostic spécialisé est particulièrement important lorsque plusieurs symptômes apparaissent simultanément. Cela peut être le cas d’une combinaison de surchauffe, de vibrations et d’erreurs du système de retour d’information. Dans une telle situation, le remplacement d’une seule pièce sans contrôle de l’ensemble peut ne pas rétablir le fonctionnement correct.

Une réparation professionnelle du servomoteur Lenze MDSKSBS056-33 doit non seulement permettre d’éliminer la défaillance, mais également d’en déterminer la cause. Cela permet de redémarrer la machine de manière plus sûre, de réduire le risque d’un nouvel arrêt de production et d’éviter d’endommager d’autres composants du système d’entraînement.
