Comment reconnaître une panne du variateur B&R ACOPOS P3 8EI8X8HWT10.0600-1 et diagnostiquer ses composants ? Réparation express du variateur ACOPOS P3

Une panne du B&R ACOPOS P3 8EI8X8HWT10.0600-1 peut être suspectée principalement lorsqu’un ou plusieurs axes n’atteignent pas l’état prêt, que le variateur s’arrête pendant l’accélération ou le freinage, que le moteur fonctionne de manière instable, que des problèmes de positionnement apparaissent ou que le défaut ne se manifeste que sous charge. Il est recommandé de commencer le diagnostic par l’historique des erreurs, l’alimentation triphasée et 24 V, les conditions Enable, le circuit DC ainsi que les câbles moteur et codeur. Sur l’ACOPOS P3 trois axes, la comparaison du comportement de AX1, AX2 et AX3 est également particulièrement efficace.

Cette approche permet d’abord de distinguer une panne du servovariateur lui-même d’un problème situé en dehors de celui-ci. C’est important du point de vue de la maintenance, car le remplacement inutile d’un variateur fonctionnel ne supprimera pas une panne du câble, du servomoteur, du codeur ou des signaux de commande et prolongera en même temps l’arrêt de la machine.

Le B&R ACOPOS P3 8EI8X8HWT10.0600-1 est un servovariateur trois axes utilisé dans les systèmes Motion Control. Une seule unité comprend trois canaux d’entraînement, c’est pourquoi le diagnostic d’un axe spécifique peut fournir beaucoup plus d’informations que la simple observation d’un message général de défaut.

Appelez-nous : +48 717 500 983

Comment reconnaître une panne du B&R ACOPOS P3 8EI8X8HWT10.0600-1 ?

Quels symptômes indiquent une panne de l’ACOPOS P3 ?

Toutes les pannes du B&R ACOPOS P3 ne provoquent pas un arrêt complet de l’appareil. Certains défauts n’apparaissent que pendant le mouvement de l’axe, avec un couple de charge plus élevé ou lors d’un freinage brusque.

Les symptômes nécessitant un diagnostic comprennent notamment :

• absence d’état prêt sur l’un des axes AX1, AX2 ou AX3,
• impossibilité d’activer le variateur malgré une commande de contrôle correcte,
• arrêt de l’axe pendant l’accélération,
• arrêt du servovariateur pendant le freinage,
• fonctionnement instable du servomoteur,
• à-coups ou régulation de position incorrecte,
• perte des informations de position,
• erreurs liées au retour de position ou au codeur,
• pannes apparaissant uniquement après échauffement de l’appareil,
• problèmes apparaissant uniquement lorsque l’axe est sous charge,
• panne répétitive affectant uniquement un canal du variateur.

Comment utiliser AX1, AX2 et AX3 pour localiser la panne ?

La conception trois axes du 8EI8X8HWT10.0600-1 constitue un avantage important lors du diagnostic. Si les conditions de l’application le permettent et que le test est effectué par du personnel qualifié conformément à la documentation de la machine, il est possible de comparer le comportement des différents canaux AX1, AX2 et AX3.

Si le même moteur en bon état et le même câblage vérifié fonctionnent correctement sur un axe, tandis que le problème reste associé à un autre canal de l’ACOPOS P3, la probabilité d’un défaut interne dans la section concernée du variateur augmente. Les contrôles suivants peuvent alors porter sur l’étage de puissance, le circuit de mesure, l’électronique de commande ou l’interface de retour de position de l’axe concerné.

Si, en revanche, la panne se déplace avec le moteur ou le câble, il convient de vérifier l’élément situé en dehors de l’ACOPOS P3 avant de démonter le servovariateur.

Les problèmes de positionnement indiquent-ils une panne de l’étage de puissance ?

Non. Les problèmes de positionnement ne constituent pas une preuve certaine d’une panne de l’étage de puissance à transistors. Le modèle 8EI8X8HWT10.0600-1 possède trois interfaces codeur numériques EnDat 2.2, de sorte qu’une lecture incorrecte de la position peut également provenir du circuit de retour.

Lors du diagnostic, il faut prendre en compte :

• le codeur installé dans le moteur,
• le câble du codeur,
• les connecteurs et le blindage du câble,
• l’alimentation du codeur,
• la transmission de données EnDat 2.2,
• l’interface codeur interne de l’ACOPOS P3.

La tension d’alimentation typique du codeur sur ce modèle est d’environ 11,4 V. L’interface utilise une transmission série EnDat 2.2 et la longueur du câble du codeur peut atteindre 100 m dans des conditions conformes aux spécifications du fabricant. Par conséquent, même une électronique de puissance parfaitement fonctionnelle ne garantit pas le bon fonctionnement de l’axe si le contrôleur reçoit des informations incorrectes sur sa position réelle.

Comment distinguer une panne du variateur d’un défaut du moteur ou des câbles ?

Le principe le plus important consiste à séparer les différents éléments du système. Le servovariateur, le servomoteur, le câble de puissance, le câble du codeur et la commande forment un seul système, mais chacun de ces éléments peut provoquer des symptômes similaires.

Une séquence de contrôle utile est la suivante :

• lire les erreurs actuelles et historiques du variateur,
• vérifier pendant quel mouvement ou quelle charge la panne apparaît,
• vérifier l’alimentation de l’ACOPOS P3 et la tension 24 V,
• contrôler les conditions Enable et les signaux de commande,
• contrôler le câble de puissance ainsi que les connexions U, V, W et PE,
• vérifier le câble du codeur et ses connexions,
• comparer le comportement de AX1, AX2 et AX3,
• si la panne reste toujours associée au variateur, commencer le diagnostic de son électronique.

Il ne faut pas remplacer des composants uniquement sur la base d’un code d’erreur. Un message de diagnostic indique les conditions détectées par la commande, mais l’identification de la cause physique du problème nécessite le contrôle de l’ensemble du circuit.

Comment diagnostiquer et réparer le B&R ACOPOS P3 ?

Par quoi commencer le diagnostic de l’ACOPOS P3 ?

Un diagnostic professionnel du B&R ACOPOS P3 doit être effectué par étapes. Il convient d’abord de réaliser les opérations ne nécessitant aucune intervention sur l’électronique, puis de passer aux mesures des composants internes.

La séquence de diagnostic de base comprend :

• l’analyse de l’historique et du contexte des erreurs,
• le contrôle des paramètres d’alimentation,
• la vérification de l’alimentation 24 V DC et des signaux Enable,
• le contrôle du moteur et du câblage,
• le contrôle du système de retour,
• l’analyse du comportement des différents axes,
• le diagnostic du circuit DC,
• le contrôle des étages de puissance,
• le contrôle du système de freinage,
• le contrôle des conditions thermiques et du refroidissement,
• un test fonctionnel du variateur après la réparation.

Les interventions à l’intérieur du variateur doivent être réalisées uniquement par des personnes disposant des qualifications appropriées. Le circuit intermédiaire peut rester à un potentiel dangereux même après la coupure de l’alimentation. Il est donc indispensable de respecter les procédures du fabricant, de sécuriser la machine contre toute remise sous tension et de confirmer l’état de sécurité avant de commencer les mesures.

Alimentation triphasée, 24 V et Enable

Le 8EI8X8HWT10.0600-1 est conçu pour une alimentation secteur de 3 × 200-480 V AC ±10%. L’électronique de l’appareil utilise également une alimentation séparée de 24 V DC ±25%. Des problèmes sur l’un ou l’autre de ces circuits peuvent empêcher le variateur d’atteindre l’état prêt ou provoquer des arrêts apparemment aléatoires.

Le diagnostic doit donc tenir compte non seulement de la présence de la tension, mais aussi de la qualité des connexions, du comportement de la tension lors des variations de charge et des conditions Enable correctes.

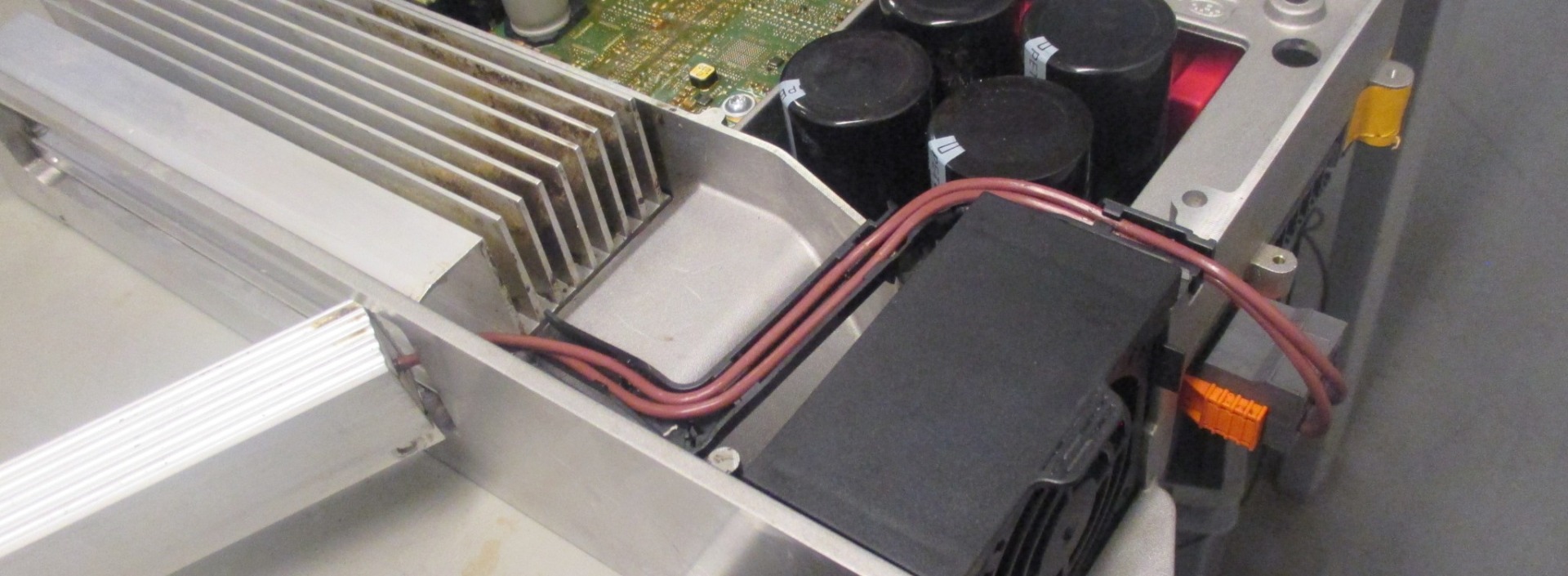

Circuit DC et condensateurs

Le circuit intermédiaire DC du modèle 8EI8X8HWT10.0600-1 possède une capacité de 470 µF. Son état a une influence directe sur le fonctionnement du système de puissance, notamment lors de variations dynamiques de charge.

Lors du diagnostic en atelier, on contrôle notamment les composants du circuit intermédiaire, les condensateurs et les circuits d’alimentation associés. Une panne dans cette partie de l’appareil peut apparaître pendant l’accélération, sous une charge plus élevée ou lors de la restitution d’énergie pendant le freinage.

Étages de puissance AX1, AX2 et AX3

Chacune des trois sorties moteur du variateur fournit jusqu’à 8,8 A de courant continu et jusqu’à 24 A de courant de crête. La puissance continue peut atteindre 4 kW par connexion moteur.

Après avoir déconnecté l’appareil en toute sécurité et appliqué les procédures de sécurité requises, les étages de puissance peuvent être contrôlés notamment pour détecter des courts-circuits, des anomalies des semi-conducteurs de puissance ou des asymétries entre les canaux.

Lors du diagnostic de l’ACOPOS P3 trois axes, la possibilité de comparer les résultats de mesure et le comportement de trois canaux analogues est particulièrement précieuse.

Codeur et interface EnDat 2.2

Chacun des trois axes possède une interface numérique EnDat 2.2. Si l’erreur concerne la position, la synchronisation ou le retour, le variateur ne doit pas être automatiquement qualifié pour un reconditionnement de l’étage de puissance.

Il faut d’abord contrôler le codeur, le câblage et l’alimentation. Si les éléments externes sont exclus, le diagnostic doit couvrir l’interface de communication interne de l’ACOPOS P3.

Système de freinage

Le 8EI8X8HWT10.0600-1 possède une résistance de freinage intégrée d’une puissance continue de 150 W et d’une puissance de crête de 7 kW. Si les problèmes apparaissent principalement lors d’un freinage brusque de l’axe, le système d’évacuation de l’énergie doit figurer en bonne place parmi les éléments à contrôler.

Cela ne signifie toutefois pas que chaque arrêt pendant le freinage est dû à une panne de la résistance. Des symptômes similaires peuvent également résulter d’anomalies dans le circuit DC, de la configuration de la machine ou d’autres éléments du système d’entraînement.

Température et refroidissement

Les pannes qui apparaissent seulement après l’échauffement de l’appareil nécessitent de vérifier les conditions thermiques. Lors de la maintenance, il convient de contrôler le refroidissement, l’état des composants soumis à des cycles thermiques et le comportement de l’électronique après avoir atteint la température de fonctionnement.

Un symptôme qui disparaît après le refroidissement de l’appareil constitue une information importante pour le service et doit être communiquée avec le variateur.

Quels paramètres du 8EI8X8HWT10.0600-1 sont importants lors du diagnostic ?

Paramètre	B&R ACOPOS P3 8EI8X8HWT10.0600-1	Importance diagnostique
Nombre d’axes	3	Possibilité de comparer AX1, AX2 et AX3
Alimentation secteur	3 × 200-480 V AC ±10%	Contrôle de l’entrée d’alimentation et des conditions de fonctionnement
Alimentation de l’électronique	24 V DC ±25%	Importante en cas d’absence d’état prêt ou de commande
Courant continu	8,8 A par axe	Important pour diagnostiquer les problèmes sous charge
Courant de crête	24 A par axe	Important pendant les accélérations dynamiques
Puissance continue	4 kW par sortie moteur	Caractérise la capacité de charge du canal
Capacité du circuit DC	470 µF	Importante pour le diagnostic du circuit intermédiaire
Interfaces codeur	3 × EnDat 2.2	Diagnostic de la position et du retour
Alimentation du codeur	typiquement 11,4 V	Vérification des problèmes de lecture de position
Résistance de freinage	150 W en continu / 7 kW en crête	Importante pour les problèmes apparaissant pendant le freinage

Quand faut-il envoyer le variateur au service ?

Si les contrôles de base de la machine ont exclu les problèmes d’alimentation, de câbles, de servomoteur et de codeur, mais que la panne reste toujours associée au B&R ACOPOS P3, un diagnostic de l’électronique sur banc d’essai est nécessaire.

Il est particulièrement recommandé d’envoyer l’appareil au service lorsque :

• un axe génère constamment le même problème,
• le variateur s’arrête sous charge,
• une panne de l’étage de puissance est suspectée,
• le problème apparaît dans le circuit DC ou pendant le freinage,
• les éléments externes du circuit du codeur ont été exclus,
• la panne dépend de la température,
• l’appareil ne parvient plus du tout à atteindre l’état prêt.

Si le B&R ACOPOS P3 8EI8X8HWT10.0600-1 a arrêté votre machine, RGB Elektronika peut effectuer le diagnostic, la réparation et le reconditionnement de l’électronique industrielle. Il est recommandé de joindre à votre demande la référence complète de l’appareil, une description des symptômes, l’historique des erreurs ainsi que l’information précisant l’axe concerné.

Réparation, reconditionnement, modernisation ou remplacement ?

Une panne du servovariateur ne signifie pas toujours qu’il est nécessaire d’acheter un nouvel appareil. Selon l’état de l’électronique, la disponibilité des pièces, la configuration de la machine et l’importance de l’appareil pour le processus de production, plusieurs solutions peuvent être envisagées.

• Diagnostic – lorsqu’on ne sait pas encore si la source du problème est le variateur, le moteur ou l’installation.
• Réparation – lorsque la panne peut être localisée avec précision et que le fonctionnement de l’appareil peut être rétabli.
• Reconditionnement – lorsque les travaux concernent une partie plus importante de la section de puissance, de l’alimentation ou de l’électronique de commande.
• Remplacement – lorsque l’appareil est gravement endommagé ou que les contraintes technologiques nécessitent une autre solution.
• Modernisation – lorsque la panne d’un ancien composant devient l’occasion de reconstruire une partie du système Motion Control.
• Rachat de l’appareil défectueux – une possibilité à envisager si le variateur en panne ne doit plus être réutilisé.

Dans les sites de production, la décision ne doit pas reposer uniquement sur le prix du variateur lui-même. Le temps nécessaire au redémarrage, la disponibilité de la configuration, le risque d’un nouvel arrêt et le coût de la production perdue sont également importants.

Service B&R 8EI8X8HWT10.0600-1 chez RGB Elektronika

Lors d’une panne de l’électronique industrielle, la perte la plus importante n’est souvent pas le coût du composant lui-même, mais le temps pendant lequel la machine ou la ligne de production reste à l’arrêt. Pour cette raison, le service maintenance devrait recueillir un maximum d’informations de diagnostic avant même de démonter l’appareil.

Plus la demande est précise, plus il est facile de déterminer immédiatement la bonne orientation du diagnostic et de décider si la meilleure solution est la réparation, le reconditionnement, le service, le choix d’un appareil de remplacement ou la modernisation.

Votre B&R ACOPOS P3 8EI8X8HWT10.0600-1 est défectueux ? Contactez RGB Elektronika et envoyez-nous la référence du variateur, une description des symptômes et l’historique des erreurs. Ces informations permettent de commencer la qualification de l’appareil pour un diagnostic, une réparation ou un reconditionnement et de choisir une solution permettant de réduire le temps d’arrêt de la machine. —> Confier la réparation
