Comment prolonger la durée de vie d’un servovariateur ACOPOS 1090 ? Régénération des variateurs B&R 8V1090.00-2

La durée de vie du servovariateur ACOPOS 1090 peut être prolongée grâce à un diagnostic régulier, au contrôle de la température de fonctionnement, à un refroidissement correct, au blindage approprié des câbles, à la vérification de l’alimentation, au contrôle du circuit de freinage ainsi qu’à la régénération des défauts confirmés. Dans le cas du modèle B&R 8V1090.00-2, il est important de ne pas considérer le variateur comme un élément autonome, mais comme une partie de l’axe d’entraînement complet fonctionnant avec le moteur, le feedback, le bus DC, l’alimentation 24 VDC, le frein, les câbles et le contrôleur supérieur.

B&R ACOPOS 1090 fonctionne dans des applications où la stabilité de l’axe a un impact direct sur la continuité de production. C’est pourquoi la régénération ACOPOS 1090 ne doit pas consister uniquement à remplacer un seul composant électronique. En pratique, il est nécessaire d’évaluer les conditions de fonctionnement, l’historique des erreurs, la charge thermique ainsi que les éléments associés pouvant provoquer les symptômes visibles sur le servovariateur.

Si un servovariateur ACOPOS 1090 est utilisé dans une machine et que des erreurs d’axe, une surchauffe, des problèmes de feedback, un fonctionnement instable ou des messages liés à la tension apparaissent, il est conseillé de commencer par un diagnostic complet. Cela permet de déterminer si la source du problème est le variateur B&R ACOPOS 1090 lui-même ou si la cause se trouve du côté du moteur, de l’encodeur, du resolver, du câblage, du circuit de freinage, de l’alimentation ou des conditions d’installation dans l’armoire électrique.

Appelez : +48 717 500 983

Qu’est-ce qui influence le plus la durée de vie d’un servovariateur B&R ACOPOS 1090 ?

Pourquoi faut-il diagnostiquer B&R 8V1090.00-2 comme une partie de l’axe d’entraînement complet ?

B&R 8V1090.00-2 est un servovariateur de la famille ACOPOS 1022, 1045, 1090. Dans le système machine, il fonctionne avec un servomoteur, un système de retour d’information, des entrées de commande, une alimentation auxiliaire, un bus DC, une résistance de freinage interne ainsi qu’une communication avec le système de commande supérieur.

Pour cette raison, le diagnostic ACOPOS 1090 ne doit pas se limiter à constater que la LED Error est allumée ou que l’axe arrête le cycle machine. Un même symptôme peut avoir plusieurs causes différentes. Une erreur de feedback peut provenir du variateur, du câble, du module encodeur, du resolver, du connecteur ou du moteur lui-même. Une erreur de tension peut être liée à l’alimentation 24 VDC, au bus DC, à la charge de l’axe ou au système de freinage. Une surchauffe peut indiquer un problème interne au variateur, mais elle peut tout aussi bien résulter d’une mauvaise ventilation de l’armoire ou d’une surcharge de l’application.

Dans la pratique de la maintenance, il est important de distinguer le symptôme visible sur le variateur de la cause réelle de l’arrêt de l’axe. Seule une telle analyse permet de décider si une réparation ACOPOS 1090, une régénération B&R 8V1090.00-2, une correction des conditions de fonctionnement ou une vérification des éléments externes est nécessaire.

Température, refroidissement et espace de montage dans l’armoire électrique

L’un des facteurs les plus importants influençant la durée de vie des servovariateurs ACOPOS est la température. Le modèle 8V1090.00-2 possède des limites d’exploitation définies concernant la température, le refroidissement, l’altitude d’installation, le courant continu et la fréquence de commutation. Le fonctionnement à une température ambiante élevée peut être admissible uniquement en tenant compte d’une réduction du courant, mais il entraîne en même temps une durée de vie plus courte de l’appareil.

En pratique, cela signifie que la régénération B&R 8V1090.00-2 doit être associée à une évaluation des conditions d’installation. Si le variateur revient après réparation dans la même armoire en surchauffe, avec un flux d’air limité et sans respecter l’espace de montage approprié, le risque de nouvelle panne restera élevé.

Pour assurer une bonne circulation de l’air au-dessus et au-dessous du servovariateur ACOPOS 1022, 1045, 1090, il faut laisser au moins quatre-vingts millimètres d’espace libre. Ce n’est pas un détail de montage sans importance. Un refroidissement incorrect augmente la charge thermique de l’électronique, des modules de puissance et des composants fonctionnant à haute température.

• la température à l’intérieur de l’armoire électrique pendant le fonctionnement réel de la machine,
• l’état des ventilateurs, filtres et conduits de ventilation,
• la distance entre le variateur et les appareils voisins générant de la chaleur,
• la charge de l’axe et la fréquence des cycles de freinage,
• l’état des radiateurs et des éléments d’évacuation thermique,
• si l’espace requis pour la circulation de l’air a été respecté au-dessus et au-dessous du servovariateur.

Que peuvent indiquer les LED Ready, Run et Error dans ACOPOS 1090 ?

Les servovariateurs ACOPOS utilisent un diagnostic par LED qui permet d’évaluer rapidement l’état de l’appareil. La documentation mentionne trois LED importantes : Ready, Run et Error. Leur état peut aider lors du premier diagnostic, mais il ne remplace pas une vérification complète du système d’entraînement.

Symptôme ou signal	Signification possible	Que faut-il vérifier ?
Aucune LED allumée	Problème possible avec l’alimentation 24 VDC	Alimentation, câbles, bornes, présence de la tension auxiliaire
LED Error	Le problème peut concerner le feedback, l’activation enable, la température, la tension, l’IGBT, la résistance de freinage ou la communication CAN	Historique des erreurs, état de l’axe, moteur, encodeur, bus DC, 24 VDC et communication
Surchauffe du variateur ou de la résistance de freinage	Charge thermique, refroidissement incorrect, freinage fréquent ou problème applicatif	Température de l’armoire, ventilation, espace de montage, cycle de travail de l’axe et circuit de freinage
Erreur de feedback moteur	Ne signifie pas forcément uniquement un encodeur endommagé	Câbles, connecteurs, blindage, module de feedback, moteur et raccordements corrects

CEM, blindage et câbles comme élément réel du diagnostic

Dans les systèmes servo, les problèmes de compatibilité électromagnétique peuvent provoquer des symptômes difficiles à identifier. Un blindage incorrect des câbles moteur, encodeur, de commande ou de communication peut entraîner des perturbations du signal de feedback, des erreurs de communication momentanées, de fausses réactions des entrées ou un fonctionnement instable de l’axe.

C’est pourquoi, lors du diagnostic et de la régénération de ACOPOS 1090, les câbles et le blindage doivent être traités comme une partie de l’ensemble du système d’entraînement. Le raccordement correct des blindages, les connexions courtes, l’état des connecteurs moteur et encodeur, la continuité de la liaison PE ainsi que la séparation des câbles de signal des câbles de puissance sont particulièrement importants.

Quand le simple remplacement du variateur ne résout-il pas le problème ?

Le simple remplacement du servovariateur peut ne pas résoudre le problème si la cause initiale de la panne se trouve en dehors de l’appareil. Cela concerne en particulier les situations où le variateur fonctionne dans une armoire en surchauffe, l’axe est surchargé, les câbles de feedback sont perturbés, le système de freinage est défectueux ou des problèmes apparaissent avec l’alimentation 24 VDC et le bus DC.

• le servomoteur et son capteur de température,
• l’encodeur ou le resolver,
• le câble moteur et le câble de feedback,
• l’alimentation 24 VDC,
• le bus DC et le circuit de freinage,
• le refroidissement de l’armoire électrique,
• la communication avec le contrôleur supérieur.

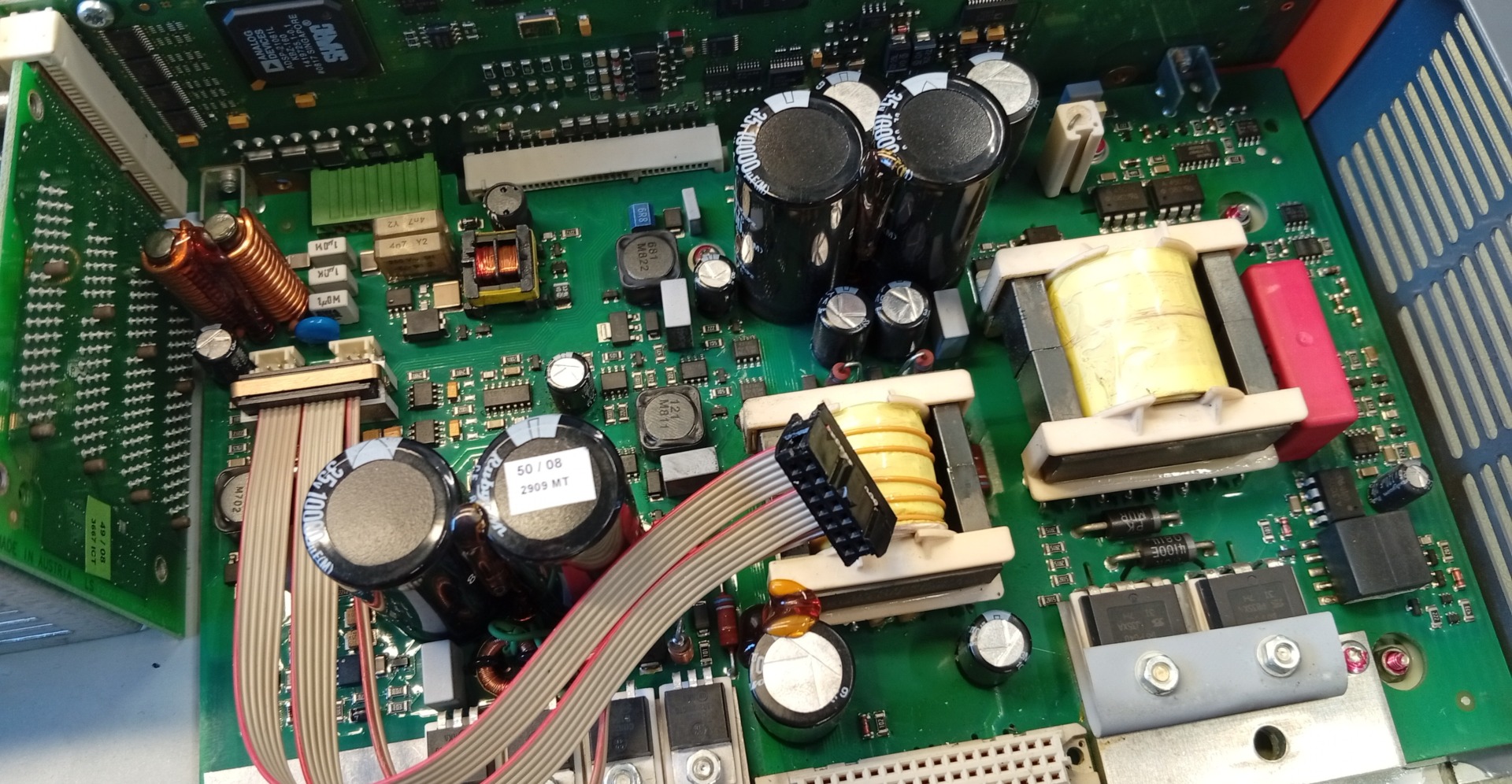

À quoi ressemble une régénération professionnelle ACOPOS 1090 et quand vaut-il la peine de la confier ?

Que doit inclure le diagnostic ACOPOS 1090 avant la régénération ?

La régénération ACOPOS 1090 doit commencer par un diagnostic permettant de confirmer la source réelle du problème. Dans le cas du modèle B&R 8V1090.00-2, les zones surveillées par le variateur ainsi que les éléments ayant un impact direct sur la stabilité de l’axe sont particulièrement importants.

• vérification de l’état de l’alimentation 24 VDC,
• analyse des LED Ready, Run et Error,
• vérification de l’historique des erreurs dans le contrôleur ou l’outil de service,
• contrôle du bus DC et de la tolérance de tension,
• évaluation du circuit de freinage et de la résistance de freinage,
• vérification de la zone des modules IGBT,
• contrôle du système de mesure de température,
• vérification de l’entrée enable et des signaux de commande,
• évaluation des câbles moteur, des câbles encodeur, du blindage et de la mise à la terre,
• contrôle du moteur, du feedback, du capteur de température et du frein.

Un tel diagnostic permet d’éviter une situation dans laquelle la réparation ACOPOS 1090 supprime seulement l’effet, sans éliminer la cause de la panne dans la machine. Pour la maintenance, c’est particulièrement important en cas d’arrêts d’axe répétés, car une nouvelle réinitialisation ou un nouveau remplacement du variateur peut uniquement repousser le problème dans le temps.

Quels éléments du système faut-il vérifier avec B&R 8V1090.00-2 ?

Le modèle B&R 8V1090.00-2 est un variateur alimenté par un réseau triphasé 400–480 V, avec un courant de 8,8 A et une puissance de 4 kW. Dans l’application, il peut fonctionner avec différents modules plug-in, interfaces de communication et systèmes de feedback. C’est pourquoi, pendant le diagnostic, il est important de déterminer la configuration exacte de l’appareil.

Zone du système	Pourquoi est-elle importante ?	Importance pour le service
Alimentation 24 VDC	L’absence d’alimentation auxiliaire peut empêcher la signalisation correcte et le fonctionnement de l’appareil	Doit être vérifiée avant d’évaluer l’endommagement du variateur lui-même
Bus DC et circuit de freinage	Un dépassement de la tolérance de tension ou un problème de freinage peut arrêter l’axe	Aide à distinguer une panne du variateur d’une surcharge ou d’un problème applicatif
Feedback moteur	Le signal de retour est indispensable au fonctionnement stable de l’axe servo	Il faut vérifier l’encodeur, le resolver, le module, le câble, les connecteurs et le blindage
Refroidissement et température	Une température élevée raccourcit la durée de vie de l’appareil	Nécessite une évaluation des conditions de fonctionnement dans l’armoire, et pas seulement de l’électronique du variateur

Comment préparer le servovariateur pour le service ?

Avant d’envoyer l’appareil au service, il est utile de rassembler les informations qui faciliteront le diagnostic et limiteront le risque d’interprétation erronée du défaut. C’est particulièrement important pour les variateurs fonctionnant avec différents modules plug-in, types de feedback et configurations de communication.

• réaliser une documentation photographique des raccordements,
• marquer les câbles et les connecteurs,
• noter l’état des LED Ready, Run et Error,
• rassembler l’historique des erreurs depuis le contrôleur ou l’outil de service,
• décrire les conditions dans lesquelles le problème apparaît,
• indiquer si l’erreur se produit en permanence, de manière aléatoire, après l’échauffement de la machine ou lors d’un mouvement précis de l’axe,
• décrire les derniers événements de service, remplacements, pannes ou changements dans l’application.

Il faut également tenir compte de la sécurité. Après la coupure de l’alimentation, la tension sur le bus DC peut rester dangereuse, et la disparition de la signalisation Run ne signifie pas automatiquement l’absence de tension sur l’appareil. Le démontage doit être effectué par des personnes habilitées et conformément aux procédures de sécurité en vigueur dans l’usine.

La régénération des servovariateurs B&R comme moyen de limiter les arrêts

La régénération des servovariateurs B&R est particulièrement importante lorsque l’appareil fonctionne dans une machine de production et que son indisponibilité provoque l’arrêt de la ligne, des retards dans l’exécution des commandes ou la nécessité d’un fonctionnement d’urgence. Dans de nombreuses usines, le coût de la production perdue est nettement supérieur au coût d’un diagnostic et d’une réparation professionnels.

• supprimer les dommages internes confirmés,
• évaluer l’état des composants exposés à la température et aux charges,
• vérifier les zones liées à l’alimentation, au bus DC et au circuit de freinage,
• vérifier la stabilité du fonctionnement après réparation,
• réduire le risque d’un nouvel arrêt de l’axe,
• décider si le variateur peut reprendre le fonctionnement ou si une analyse plus large de l’application est nécessaire.

Cependant, la régénération ne doit pas être considérée comme une garantie de restauration de la pleine durée de vie d’usine de l’appareil. Un processus professionnel doit se concentrer sur le diagnostic, la suppression des défauts confirmés, les tests et l’indication des facteurs susceptibles de provoquer une nouvelle panne.

Quand confier la réparation ACOPOS 1090 ?

La réparation ACOPOS 1090 ou le service ACOPOS 1090 sont indiqués lorsque le variateur signale des erreurs, surchauffe, ne démarre pas l’axe, ne communique pas correctement avec le système de commande ou provoque un fonctionnement instable de la machine. Les situations dans lesquelles la panne revient après une réinitialisation, après le refroidissement de l’appareil ou après le remplacement du variateur par un autre exemplaire sont particulièrement préoccupantes.

• problèmes de démarrage du variateur,
• absence de réaction malgré une alimentation correcte,
• LED Error allumée,
• erreurs de feedback moteur,
• erreurs d’alimentation 24 VDC,
• dépassement de la tolérance de tension du bus DC,
• surchauffe du servovariateur, du moteur ou de la résistance de freinage,
• atteinte de la limite de courant IGBT,
• problèmes de communication CAN,
• fonctionnement instable de l’axe ou arrêts répétés de la machine sans cause claire.

Comment RGB Elektronika peut-elle aider avec B&R ACOPOS 1090 ?

RGB Elektronika réalise le diagnostic, la réparation, la régénération et le service des servovariateurs B&R utilisés dans l’automatisation industrielle. Nous vérifions l’appareil afin d’identifier les défauts confirmés, analysons les symptômes signalés par l’utilisateur et indiquons si le problème peut également provenir des composants associés dans la machine.

Il est utile de joindre à la demande une description des symptômes, l’état des LED Ready, Run et Error, l’historique des erreurs, des photos des raccordements ainsi que l’information sur le moment où le problème apparaît. Ces données accélèrent l’évaluation de l’appareil et aident à réduire le risque d’un nouvel endommagement après le montage dans la machine.

Confiez le diagnostic et la réparation B&R ACOPOS 1090 avant que la panne n’arrête la machine, la ligne ou n’endommage d’autres éléments du système.
