Comment diagnostiquer une panne des modules IGBT dans les variateurs ABB ACS800 ?

Une panne des modules IGBT dans un variateur ABB ACS800 se diagnostique le plus souvent par l’analyse de symptômes tels que l’asymétrie de courant, la surchauffe, le fonctionnement instable de l’entraînement, les défauts de l’étage de puissance ainsi que les écarts de tensions et de courants entre les phases. Il est toutefois essentiel de déterminer si le problème concerne réellement le module IGBT, ou plutôt le capteur de courant, les connexions électriques ou les conditions de fonctionnement de l’appareil. C’est précisément un diagnostic correct qui permet de réduire le coût de l’arrêt, d’éviter les dommages secondaires et de choisir la meilleure solution : réparation ACS800, régénération, remplacement ou modernisation.

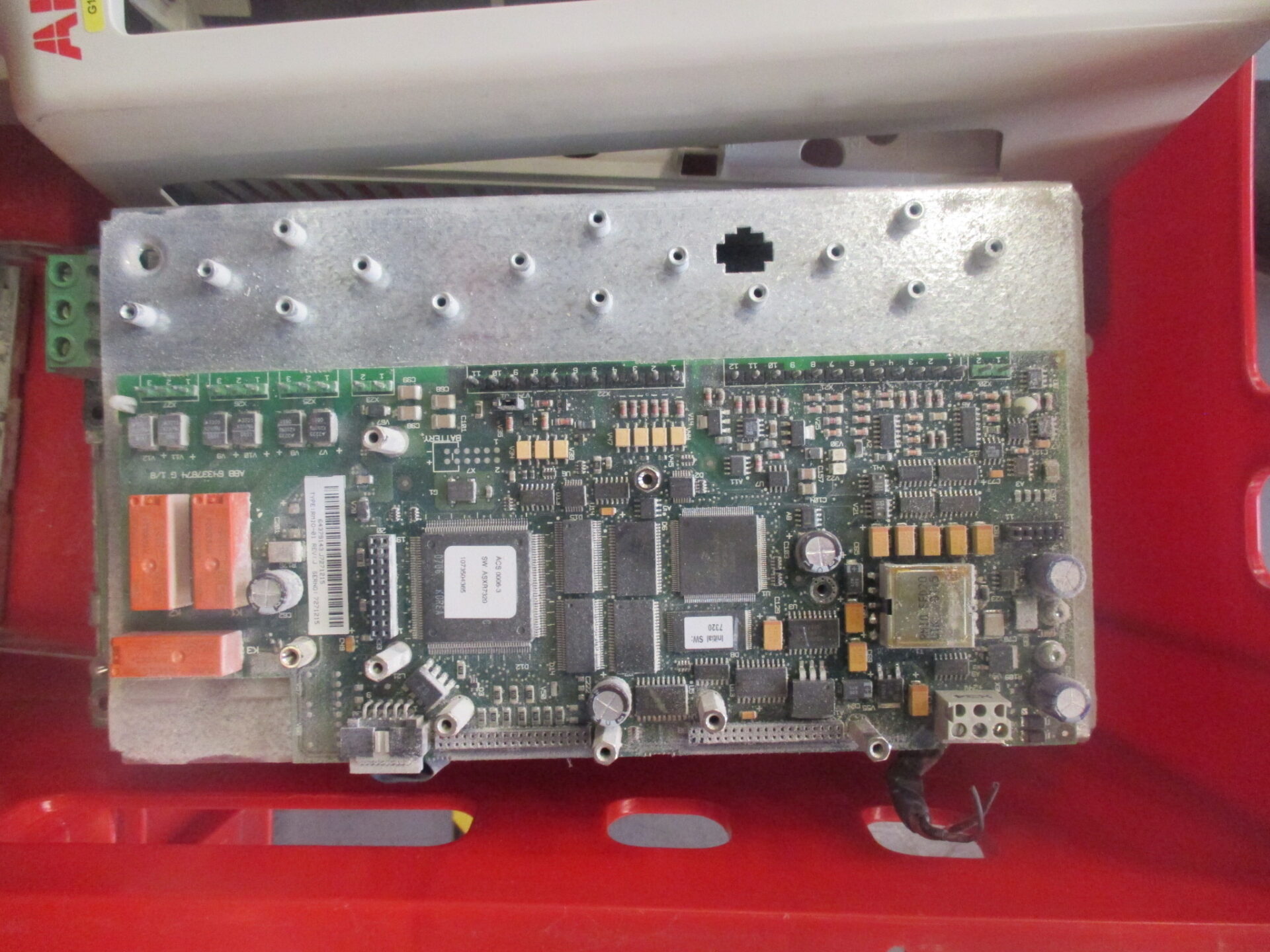

Dans la pratique industrielle, le variateur ABB ACS800 et d’autres entraînements ABB ACS800 fonctionnent souvent dans des conditions exigeantes. Lorsqu’un problème apparaît dans l’étage de puissance, il ne s’agit pas seulement de supprimer le symptôme, mais aussi d’identifier la cause racine. C’est particulièrement important lorsque l’appareil alimente des machines de production critiques, des lignes technologiques, des systèmes de transport, de ventilation, des stations de pompage ou des applications à forte dynamique de fonctionnement.

Vous soupçonnez une panne du module IGBT dans un variateur ABB ACS800 ? Envoyez l’appareil en diagnostic et nous vérifierons si le problème concerne le module de puissance, le capteur de courant, les connexions ou les conditions de fonctionnement de l’entraînement.

Appelez : +48 717 500 983

Quels symptômes indiquent une panne des modules IGBT dans les entraînements ABB ACS800 ?

Les modules IGBT font partie des éléments les plus importants de l’étage de puissance, car ils sont responsables de la génération de la forme d’onde AC de sortie par modulation de largeur d’impulsion. En même temps, ce sont des composants particulièrement exposés aux surcharges thermiques, à la fatigue des matériaux, à la dégradation des paramètres électriques et aux effets d’un fonctionnement hors conditions nominales.

Dans le cas d’appareils tels qu’un convertisseur de fréquence ABB ACS800 ou les modules de la série ACS800-104, les symptômes de défaillance ne sont pas toujours évidents. Certaines pannes sont franches et se terminent par un arrêt immédiat, tandis que d’autres se développent progressivement en donnant auparavant des signaux d’alerte.

L’asymétrie de courant signifie-t-elle une défaillance du module IGBT ?

L’asymétrie de courant est l’un des signaux les plus fréquents indiquant qu’un variateur ABB ACS800 peut présenter un problème au niveau de l’étage de puissance. Cela ne signifie toutefois pas automatiquement que le transistor IGBT lui-même est endommagé. Des symptômes très similaires peuvent également être causés par :

• un capteur de courant défectueux,
• des connexions desserrées ou brûlées,
• une détérioration du contact sur les chemins de courant,
• des problèmes secondaires dans l’électronique de commande,
• des conditions de refroidissement incorrectes.

C’est pourquoi la simple observation d’une charge inégale des phases ne suffit pas. Un diagnostic professionnel doit inclure à la fois l’évaluation du module IGBT et celle de son environnement électrique, de mesure et mécanique. Dans la pratique du service, les contacts desserrés font partie des causes d’asymétrie de courant plus fréquentes qu’on ne le suppose généralement, c’est pourquoi leur contrôle constitue une étape obligatoire de l’évaluation de l’appareil.

Si l’asymétrie augmente et que l’entraînement commence à fonctionner de manière instable sous charge, la poursuite de l’exploitation peut entraîner l’extension des dommages à d’autres éléments, notamment les circuits de commande, les protections ou d’autres parties de l’étage de puissance.

Que signifie l’erreur 4210 IGBT overtemperature dans un variateur ABB ACS800 ?

L’erreur 4210 IGBT overtemperature dans les entraînements ABB ACS800 indique le plus souvent une surchauffe chronique du module IGBT ou de son environnement de travail. Elle ne signifie pas toujours la destruction complète du composant, mais constitue un signal très clair que l’entraînement fonctionne dans des conditions accélérant sa dégradation.

Les causes les plus fréquentes de cet état sont :

• un refroidissement insuffisant,
• l’encrassement des canaux de circulation d’air,
• le fonctionnement à une température ambiante élevée,
• la surcharge de l’entraînement,
• la dégradation de la conduction thermique au sein du module,
• l’usure des connexions internes du module.

Du point de vue de la maintenance, c’est une erreur qu’il ne faut pas ignorer. Une surchauffe prolongée réduit la durée de vie des semi-conducteurs, dégrade la stabilité des paramètres et augmente le risque qu’une simple alarme de température se transforme en court-circuit ou en rupture de circuit. Dans ce cas, la réparation du variateur ABB ACS800 devient généralement plus étendue et plus coûteuse.

Quelles conditions de fonctionnement accélèrent l’usure des modules IGBT ?

La durée de vie des modules IGBT est très fortement liée aux conditions environnementales et au profil de fonctionnement de l’entraînement. Dans la pratique, les plus grands risques sont :

• une température ambiante élevée, en particulier aux alentours de 50°C,
• une forte humidité, même autour de 95%,
• des gaz corrosifs dans l’environnement de travail,
• des variations cycliques de température, qui provoquent des contraintes thermomécaniques,
• un fonctionnement hors plage des paramètres nominaux,
• des surcharges récurrentes et des conditions d’exploitation mal adaptées.

Un tel environnement favorise la corrosion, l’affaiblissement des connexions internes, la dégradation mécanique de la structure du module et la détérioration de l’évacuation de la chaleur. Du point de vue du service, il est important non seulement de supprimer la panne, mais aussi de répondre à la question pourquoi le module IGBT a été endommagé. Sans cette analyse, même une réparation correctement réalisée peut ne pas résoudre durablement le problème.

Comment se déroule le diagnostic et que faire ensuite avec un convertisseur ABB endommagé ?

Un diagnostic efficace d’un convertisseur ABB ne consiste pas à remplacer des éléments à l’aveugle. Il s’agit d’établir si la source du problème est le module IGBT, le capteur de courant, le système de connexions, les conditions de fonctionnement ou une combinaison de plusieurs facteurs simultanément. C’est particulièrement important dans le cas d’appareils tels que les modules d’entraînement ACS800, où la panne d’une zone peut rapidement entraîner d’autres dommages.

Comment distinguer une panne du module IGBT d’un défaut du capteur de courant ou de connexions desserrées ?

C’est l’une des étapes les plus importantes de tout le processus. Un module IGBT endommagé comme un capteur de courant fonctionnant de manière incorrecte peuvent provoquer des distorsions similaires des signaux de courant. Du point de vue du service, il ne faut donc pas s’appuyer uniquement sur un seul symptôme.

Dans la pratique du diagnostic, on prend notamment en compte :

• la nature de l’asymétrie de courant,
• le comportement de l’entraînement à différents niveaux de charge,
• l’analyse des tensions composées et des tensions de phase,
• l’état des connexions vissées, des barres et des bornes,
• la réaction des protections du variateur,
• les traces de surchauffe, de décoloration ou de dégradation des éléments de puissance.

Dans un diagnostic plus avancé, l’analyse des écarts des tensions composées et de phase est également importante. Certains types de défaillances, par exemple une rupture dans un transistor précis, peuvent générer une configuration caractéristique d’écarts de tension, ce qui facilite la localisation de l’élément défectueux. C’est une observation précieuse du point de vue de la pratique de service, car elle permet de raccourcir le temps de diagnostic et de réduire le risque de remplacer à tort des sous-ensembles fonctionnels.

Il faut rappeler que les défauts de type rupture de circuit sont particulièrement dangereux. Ils ne sont pas toujours détectés efficacement par les protections standard du variateur et peuvent pourtant conduire à d’autres dommages sur les autres parties du système.

Appelez : +48 717 500 983

À quoi ressemble le diagnostic professionnel d’un variateur ABB ACS800 étape par étape ?

Un diagnostic professionnel d’un variateur ABB doit suivre un déroulement structuré. Dans la pratique, il comprend le plus souvent :

• La vérification des symptômes signalés par l’utilisateur
  Analyse visant à déterminer si le problème apparaît en permanence, uniquement sous charge, après échauffement, au démarrage ou avec des paramètres de fonctionnement spécifiques.
• La lecture des erreurs et de l’historique de fonctionnement de l’entraînement
  Les alarmes thermiques, les surcharges, les erreurs liées au courant et à l’instabilité des phases sont importantes.
• Le contrôle visuel et mécanique
  Vérification de l’état des connexions, des traces de surchauffe, des salissures, des dommages du refroidissement et des signes de corrosion.
• Les mesures électriques dans la zone de l’étage de puissance
  Évaluation du comportement des phases, des chemins de courant, des capteurs et des éléments travaillant avec le module IGBT.
• La différenciation de la cause
  Séparation d’une panne du module IGBT d’un problème de capteur de courant, de connexions ou d’électronique de commande.
• L’évaluation de l’étendue des dommages
  Détermination si la panne concerne une seule zone ou si elle a déjà causé des dommages secondaires.
• Le choix de la recommandation de service
  Décision quant à la meilleure solution : réparation du convertisseur de fréquence ABB ACS800, régénération, remplacement du module, service d’échange ou modernisation.

Pour le service de maintenance, le plus important est qu’un diagnostic bien réalisé réduit le temps nécessaire au retour de la machine en fonctionnement et permet de planifier le budget de manière plus consciente. Au lieu d’agir de manière réactive, il est possible d’évaluer si la panne actuelle est un incident isolé ou le signe d’une usure plus profonde de l’ensemble du système.

Quand choisir la réparation, la régénération, le remplacement ou la modernisation d’un entraînement ABB ACS800 ?

Toutes les pannes ne signifient pas la même chose et toutes ne nécessitent pas la même action de service.

Réparation ABB ACS800

La réparation ACS800 est un bon choix lorsque le dommage peut être supprimé efficacement sans intervention économiquement injustifiée sur l’ensemble du système. Elle convient particulièrement lorsque le reste de l’appareil est en bon état et que le client a besoin d’un rétablissement rapide du fonctionnement.

Régénération ABB ACS800

La régénération ABB ACS800 est pertinente lorsqu’en plus de supprimer la panne elle-même, il vaut la peine de restaurer la fiabilité des zones critiques de l’appareil. Cette approche est avantageuse pour les entraînements exploités depuis des années, dans lesquels des signes de vieillissement sont déjà visibles, mais dont la poursuite de l’utilisation reste justifiée sur le plan économique.

Remplacement ABB ACS800

Le remplacement ABB ACS800 peut être nécessaire en cas de dommages étendus du module de puissance, de dommages secondaires graves ou lorsque le coût de remise de l’appareil dans un état de fonctionnement sûr serait disproportionné par rapport au résultat. Il faut toutefois rappeler qu’un simple remplacement sans analyse de la cause racine peut conduire à une répétition de la panne.

Modernisation ABB ACS800

La modernisation ABB ACS800 est particulièrement rationnelle lorsqu’un ancien variateur ABB ACS800 fonctionne déjà à la limite des besoins de l’usine et que le client souhaite réduire le risque de nouveaux arrêts, améliorer la disponibilité des pièces ou harmoniser les standards techniques du parc machines. Cette solution mérite également d’être envisagée lorsque les pannes commencent à se répéter et que chaque arrêt supplémentaire de la ligne génère un coût élevé de production perdue.

Dans la pratique, la meilleure décision est prise après une évaluation fiable de l’état de l’entraînement, de l’importance de la machine pour la production, de la disponibilité des pièces, du temps d’arrêt admissible et du coût alternatif pour l’usine.

Pourquoi une réaction rapide réduit-elle le coût de l’arrêt et le risque de dommages secondaires ?

Dans le cas des systèmes de puissance, attendre augmente très souvent l’étendue des dommages. Si des modules IGBT endommagés provoquent une asymétrie, une surchauffe ou un fonctionnement instable des phases, la poursuite de l’exploitation peut entraîner la défaillance d’autres éléments de l’entraînement. Cela signifie un arrêt plus long, un coût de service plus élevé, une plus grande imprévisibilité du processus et un risque réel pour la continuité de la production.

Pour les sites industriels, quatre aspects sont ici essentiels :

• le temps – plus la cause est détectée rapidement, plus les chances de limiter l’étendue des dommages sont élevées,
• le coût – une réparation réalisée suffisamment tôt peut être moins coûteuse que la suppression des conséquences secondaires,
• la sécurité – un étage de puissance instable augmente le risque de comportement imprévisible de la machine,
• la planification – un diagnostic précis permet de choisir la meilleure option : réparation, régénération, remplacement, rachat de l’appareil endommagé ou modernisation.

Si des symptômes indiquant une panne IGBT apparaissent dans l’usine, il est préférable de ne pas se limiter à l’effacement des alarmes et au redémarrage de l’appareil. Il est beaucoup plus sûr d’effectuer une évaluation technique complète et de prendre une décision sur la base de l’état réel de l’entraînement.

Dans le cas d’anciennes unités ABB, il est également utile d’analyser plus largement l’ensemble du système. Parfois, la solution la plus rentable n’est pas seulement la réparation d’un variateur ABB, mais aussi le contrôle des éléments associés, tels que le système de refroidissement, l’électronique de commande, les connexions de puissance, la communication industrielle ou les moteurs et protections associés. Cette approche réduit le risque de réapparition du problème et améliore la prévisibilité de l’exploitation.

Si vous soupçonnez une défaillance du module IGBT dans un appareil ABB ACS800, la meilleure solution consiste à réaliser rapidement un diagnostic et à choisir la bonne voie d’action. Selon l’état de l’appareil, il est possible d’effectuer la réparation du variateur ABB ACS800, une régénération, un service, une modernisation et, dans certains cas, le rachat de l’équipement endommagé ou le choix d’une solution de remplacement. Cela permet de limiter le risque d’arrêt et de remettre l’entraînement en service en toute sécurité.

Vous avez besoin d’assistance pour un appareil ABB ? Contactez notre service si vous souhaitez diagnostiquer une panne, obtenir un devis de réparation, vérifier la rentabilité d’une régénération ou planifier une modernisation de l’entraînement.

Envoyez au service RGB votre demande de réparation du variateur ABB ACS800 via le formulaire -> signaler une réparation

Appelez : +48 717 500 983

Bibliographie :

• [1] Z. Li, P. Wheeler, A. Watson, A. Costabeber, B. Wang, Y. Ren, “A Fast Diagnosis Method for Both IGBT Faults and Current Sensor Faults in Grid-Tied Three-Phase Inverters With Two Current Sensors”, IEEE Transactions on Power Electronics, vol. 35, no. 5, pp. 5267-5278, 05.2020, doi: 10.1109/TPEL.2019.2946692. [En ligne].
  https://ieeexplore.ieee.org/document/8864023 [consulté le : 02.04.2026]
• [2] J. Silén, “Troubleshooting Current Unbalance Faults in the Drives Service Testing Area”, Metropolia University of Applied Sciences, 05.2022. [En ligne]. https://www.theseus.fi/bitstream/handle/10024/750759/Silen_Juho.pdf;jsessionid=9F2EF7DDADF277531A7FC0ABDD278AAD?sequence=2 [consulté le : 02.04.2026]
