Comment diagnostiquer un variateur Yaskawa avec le logiciel DriveWizard Industrial ? Que permet DriveWizard Industrial ?

Un variateur Yaskawa peut être diagnostiqué avec DriveWizard Industrial en connectant l’entraînement à un ordinateur, puis en lisant l’état de fonctionnement actif, l’historique des erreurs, les paramètres, les tendances ainsi que les signaux internes du variateur. Le programme permet de vérifier comment l’entraînement a été configuré, quels paramètres ont été modifiés, quels états sont apparus avant la panne et si le problème provient des réglages, de la communication, de la charge, des conditions de fonctionnement ou d’une défaillance du convertisseur de fréquence lui-même.

En pratique, DriveWizard Industrial est un outil qui réduit considérablement le temps de diagnostic pour les automaticiens et les services de maintenance. Au lieu d’analyser le variateur uniquement depuis le clavier ou à partir de codes d’erreur isolés, il est possible de travailler sur une vision plus complète des données : paramètres, tendances, moniteurs, rapports et historique des événements.

C’est particulièrement important dans les usines de production, où une panne de variateur Yaskawa peut arrêter un convoyeur, une pompe, un ventilateur, une ligne technologique, une machine d’emballage, un système de dosage ou un autre élément du processus. Dans de telles situations, il ne suffit pas d’effacer l’erreur. Il faut surtout déterminer pourquoi l’erreur s’est produite et si elle peut réapparaître après le redémarrage de la machine.

Confiez le diagnostic de votre variateur Yaskawa et vérifiez si la cause de la panne provient des paramètres, de la communication, de la charge ou d’une défaillance de l’électronique de l’entraînement.

Appelez : +48 717 500 983

Qu’est-ce que DriveWizard Industrial et quand aide-t-il au diagnostic d’un variateur Yaskawa ?

DriveWizard Industrial comme outil de programmation et de mise en service des entraînements

DriveWizard Industrial est un logiciel Yaskawa fonctionnant dans l’environnement Windows. Il est destiné à la mise en service, à la configuration, à la programmation, à la surveillance et au diagnostic des entraînements Yaskawa. Dans sa version industrielle, le programme a été conçu pour faciliter le travail avec les convertisseurs de fréquence AC dans les applications de production, de service et de maintenance.

En termes simples, il s’agit d’un outil de programmation et de mise en service des entraînements qui permet de récupérer les données du variateur, de modifier les paramètres, d’enregistrer des projets, de comparer les réglages et d’observer le fonctionnement de l’entraînement en temps réel. Grâce à cela, DriveWizard Industrial peut être utilisé aussi bien lors de la première mise en service d’une machine que lors du diagnostic ultérieur d’une panne.

Le programme aide notamment lorsque :

• le variateur Yaskawa signale une erreur et il faut vérifier son historique,
• l’entraînement fonctionne de manière instable, mais n’enregistre pas toujours une alarme claire,
• la machine s’arrête uniquement dans certaines conditions de charge,
• il faut comparer les paramètres actuels du variateur avec un projet antérieur,
• après le remplacement du variateur, il faut transférer ou vérifier les réglages,
• le service de maintenance souhaite préparer un rapport de diagnostic sur le fonctionnement de l’entraînement,
• l’automaticien doit vérifier rapidement les paramètres de communication, d’entrées, de sorties et de commande.

Dans de nombreux cas, le diagnostic du variateur avec DriveWizard Industrial permet de distinguer plus rapidement un problème logiciel d’un problème matériel. Si les paramètres, les états et les tendances indiquent une surcharge, des perturbations, une alimentation instable ou des signaux de commande incorrects, l’orientation du diagnostic est différente de celle retenue lorsque les données suggèrent une défaillance des circuits de puissance, de l’électronique de commande ou de la voie de communication.

Avec quels variateurs Yaskawa DriveWizard Industrial est-il compatible ?

L’un des avantages importants du programme est sa large compatibilité avec les entraînements Yaskawa utilisés dans l’industrie. DriveWizard Industrial prend notamment en charge les séries :

• GA800,
• GA500,
• GA501,
• A1000,
• FP605,
• P1000,
• U1000,
• V1000,
• V1000-4X,
• J1000,
• D1000,
• R1000,
• F7,
• P7,
• G7,
• G5 Low HP.

En pratique, cela signifie qu’un seul outil de support DriveWizard Industrial peut être utilisé pour gérer plusieurs générations d’entraînements Yaskawa fonctionnant dans différentes parties de l’usine. C’est important pour les entreprises dont le parc machines comprend à la fois des variateurs plus récents, comme GA800 ou GA500, et des séries plus anciennes, par exemple F7, P7 ou G7.

Le programme permet également d’importer certains projets depuis des versions antérieures des outils Yaskawa, notamment DriveWizard 6.x et DriveWizard Plus, pour les séries d’entraînements prises en charge. Cela facilite le maintien de la continuité de la documentation des paramètres et limite le risque de perte de réglages importants lors d’une modernisation ou d’une intervention de service.

Comment connecter un ordinateur à un variateur Yaskawa ?

Pour utiliser DriveWizard Industrial, il faut d’abord établir la communication entre l’ordinateur et l’entraînement. Selon le modèle du variateur et les options disponibles, différentes méthodes de connexion peuvent être utilisées.

Le programme prend notamment en charge :

• un port série standard RS-232 ou un convertisseur USB vers RS-232 connecté au port clavier de l’entraînement,
• un convertisseur RS-232 vers RS-422/485 ou USB vers RS-422/485 connecté aux bornes utilisateur de l’entraînement,
• une connexion directe USB pour certaines séries, telles que GA800, GA500, GA501, FP605, A1000, P1000, U1000, D1000 et R1000,
• une communication Ethernet avec les cartes optionnelles appropriées,
• un clavier optionnel avec prise en charge Bluetooth en association avec les solutions mobiles Yaskawa.

Dans un environnement industriel, le choix de la méthode de communication a une importance pratique. Le diagnostic d’un variateur installé dans une armoire de commande avec un accès facile au port USB est différent de celui d’un entraînement fonctionnant dans un système d’automatisation étendu avec communication via un réseau industriel.

DriveWizard Industrial peut également fonctionner avec la communication Ethernet via des cartes optionnelles telles que JOHB-SMP3-MA, SI-EN3, SI-EN3/V, SI-EN3D, SI-EN3D/V, SI-EM3, SI-EM3/V, SI-EM3D, SI-EM3D/V, SI-EP3, SI-EP3/V, CM090 et CM092. Pour l’automaticien, cela signifie un accès plus flexible aux données de l’entraînement, notamment dans les installations plus importantes.

Quelles données peut-on lire depuis le variateur ?

DriveWizard Industrial permet de travailler avec les données du variateur dans une plage beaucoup plus large qu’un simple affichage depuis le panneau opérateur. Le programme permet de créer, d’ouvrir et d’enregistrer des projets de paramètres de l’entraînement, ainsi que d’ajouter des informations de projet, comme le nom du projet, l’utilisateur et les données de l’application.

Lors du diagnostic, les fonctions suivantes sont particulièrement utiles :

• aperçu des paramètres modifiés, qui aide à déterminer ce qui a été changé par rapport aux réglages de base,
• comparaison des paramètres entre les réglages enregistrés dans le logiciel et les réglages actuels de l’entraînement,
• catégories de paramètres regroupées, qui accélèrent le travail avec un grand nombre de réglages,
• recherche dynamique de paramètres, utile pour vérifier rapidement la configuration,
• fonction d’initialisation de l’entraînement, utilisée lors de la restauration ou de la préparation des réglages,
• configurateur de réseau Ethernet, utile pour les réglages de communication,
• panneau d’état et de diagnostic affichant l’état actif de l’entraînement et l’historique des erreurs,
• export des rapports vers des formats courants tels que PDF, RTF ou HTM.

Ces données ont une grande valeur pour le service. Lorsqu’un variateur Yaskawa est soumis au diagnostic après une panne, la seule information sur le code d’erreur est souvent insuffisante. Seule la combinaison de l’historique des erreurs, des paramètres, des tendances, des conditions de fonctionnement et de la configuration de l’entraînement permet d’évaluer si le problème a pu provenir d’une surcharge, de modifications dans l’application, d’une mauvaise paramétrisation, de perturbations de communication, d’une défaillance du circuit de puissance ou d’une alimentation instable.

Comment utiliser DriveWizard Industrial pour diagnostiquer un variateur Yaskawa ?

Diagnostic d’un variateur Yaskawa étape par étape avec le logiciel DriveWizard

Comment utiliser DriveWizard Industrial en pratique ? Il est préférable de considérer le programme comme un outil d’analyse structurée, et non uniquement comme une interface de modification des paramètres. Le diagnostic doit commencer par la lecture de l’état de l’entraînement, puis passer par l’analyse des erreurs et des paramètres, jusqu’à l’interprétation des tendances et à la décision de réaliser ou non des tests de service supplémentaires.

• Connectez l’ordinateur au variateur Yaskawa. Choisissez l’interface de communication appropriée : USB, RS-232, RS-422/485, Ethernet ou une autre solution disponible compatible avec la série d’entraînement concernée.
• Lisez l’état actif de l’entraînement. Vérifiez si le variateur est prêt à fonctionner, arrêté par une erreur, bloqué par un signal externe ou en état d’avertissement.
• Vérifiez l’historique des erreurs. L’historique des erreurs permet d’évaluer si le problème est ponctuel, répétitif, lié à une étape précise du cycle machine ou s’il s’aggrave avec le temps.
• Comparez les paramètres du variateur avec le projet. La fonction de comparaison des réglages aide à détecter les modifications non autorisées ou accidentelles des paramètres qui ont pu influencer le fonctionnement de la machine.
• Analysez les paramètres modifiés. L’aperçu des paramètres modifiés est particulièrement important lorsque le problème est apparu après un changement d’outillage, une modernisation, un remplacement de l’entraînement ou des modifications de la commande.
• Lancez la surveillance en temps réel. Le panneau de surveillance à quatre canaux permet d’observer les paramètres de fonctionnement sélectionnés, tandis que les fonctions de mise à l’échelle facilitent l’analyse des variations de signaux.
• Utilisez l’enregistreur de tendances. L’enregistreur de tendances en temps réel à six canaux permet d’enregistrer, de rejouer et d’analyser l’évolution des paramètres sélectionnés.
• Générez un rapport de diagnostic. Un rapport des paramètres, des tendances, de la surveillance et de l’état peut être enregistré ou transmis au service, à l’automaticien, au service de maintenance ou à la documentation technique de la machine.

Un tel processus permet d’éviter un diagnostic aléatoire. Au lieu de remplacer des éléments « à l’essai », il est possible de fonder les décisions sur les données issues de l’entraînement. C’est particulièrement important lorsque le coût d’un arrêt de production est supérieur au coût d’une analyse professionnelle du variateur.

Vous avez un problème avec un variateur Yaskawa et vous ne savez pas si la cause provient de la paramétrisation, de la charge, de la communication ou de l’électronique de l’entraînement ? Confiez le diagnostic du variateur à des spécialistes capables d’associer l’analyse logicielle aux mesures de service et à l’évaluation de l’état des composants.

Trace et Trender, ou l’analyse du fonctionnement du variateur en temps réel

L’un des principaux avantages de DriveWizard Industrial est la possibilité d’observer le fonctionnement du variateur en temps réel. Dans le diagnostic des entraînements, il ne suffit très souvent pas de vérifier quelle erreur est apparue sur l’afficheur. Il faut voir ce qui s’est passé avant l’apparition de l’alarme et quels signaux ont changé pendant le fonctionnement de la machine.

Fonction Trace

Trace est une fonction de diagnostic avancée disponible dans les logiciels DriveWizard Industrial et DriveWizard Plus. Elle peut être comparée à un oscilloscope virtuel pour les signaux internes du variateur. Elle permet d’enregistrer et d’analyser des données à variation rapide, difficiles à capturer lors d’une simple consultation des paramètres.

La fonction Trace est particulièrement utile lorsque :

• la panne apparaît uniquement à un moment précis du cycle machine,
• le variateur s’arrête au démarrage, au freinage ou lors d’un changement de vitesse,
• il faut analyser la réaction de l’entraînement à la charge,
• des perturbations, une commande instable ou un problème de signal de consigne sont suspectés,
• il faut vérifier la relation entre l’état de l’entraînement et les conditions de fonctionnement de l’application.

Fonction Trender

Trender dans DriveWizard Industrial sert à surveiller et à visualiser les paramètres de fonctionnement du convertisseur de fréquence en temps réel. Il permet d’observer les variations des paramètres sélectionnés sous forme de graphiques, ce qui facilite la détection des relations entre le fonctionnement de la machine et le comportement du variateur.

Trender aide notamment lors de l’analyse :

• du fonctionnement de l’entraînement au démarrage,
• du comportement du variateur sous charge,
• de la réaction à un changement de vitesse de consigne,
• des conditions d’apparition des erreurs,
• de l’instabilité du fonctionnement de l’application,
• de la répétabilité du problème lors des cycles de fonctionnement successifs.

En maintenance, une telle analyse est très précieuse, car elle permet de documenter le problème. Si le variateur signale une erreur de manière irrégulière, les graphiques et l’enregistrement des tendances peuvent montrer si la cause est une surcharge mécanique, une rampe incorrecte, un problème de freinage, un signal de commande erroné, la communication industrielle ou d’autres conditions externes.

Appelez : +48 717 500 983

Quels symptômes de panne peut-on vérifier plus rapidement dans DriveWizard Industrial ?

DriveWizard Industrial ne remplace pas un diagnostic complet de l’électronique, mais il permet de réduire très rapidement le champ de recherche. Le programme est particulièrement utile pour les pannes liées à la paramétrisation, à l’historique des erreurs, aux conditions de fonctionnement de l’entraînement ou à la communication.

Avec le programme, il est possible de vérifier plus rapidement notamment les problèmes suivants :

• Le variateur ne démarre pas malgré le signal de marche. Il convient de vérifier l’état de l’entraînement, les signaux d’entrée, les blocages, le mode de commande, les paramètres de démarrage et les conditions de disponibilité.
• L’entraînement s’arrête pendant le démarrage. L’analyse des tendances peut montrer si le problème survient lors de l’augmentation de la charge, à cause d’une rampe trop courte, d’une mauvaise configuration ou d’un problème mécanique.
• Le variateur signale des erreurs répétitives. L’historique des erreurs et le rapport d’état aident à déterminer si les alarmes apparaissent dans des conditions de fonctionnement similaires.
• La machine fonctionne de manière instable après une modification des paramètres. L’aperçu des paramètres modifiés et la comparaison des réglages permettent de détecter les différences entre la configuration actuelle et un projet antérieur.
• Le variateur ne communique pas correctement avec le système de commande. Dans ce cas, il est important de vérifier les réglages de communication, la configuration Ethernet, les cartes optionnelles et les paramètres d’échange de données.
• L’entraînement fonctionne, mais son comportement diffère des attentes. La surveillance en temps réel permet de vérifier comment les valeurs sélectionnées évoluent pendant le fonctionnement de l’application.

Dans une usine de production, cette approche permet de limiter le temps d’arrêt. L’automaticien ou le technicien de service peut décider plus rapidement s’il faut corriger les paramètres, contrôler l’installation, vérifier la charge mécanique, analyser la communication ou envoyer le variateur pour un diagnostic matériel plus approfondi.

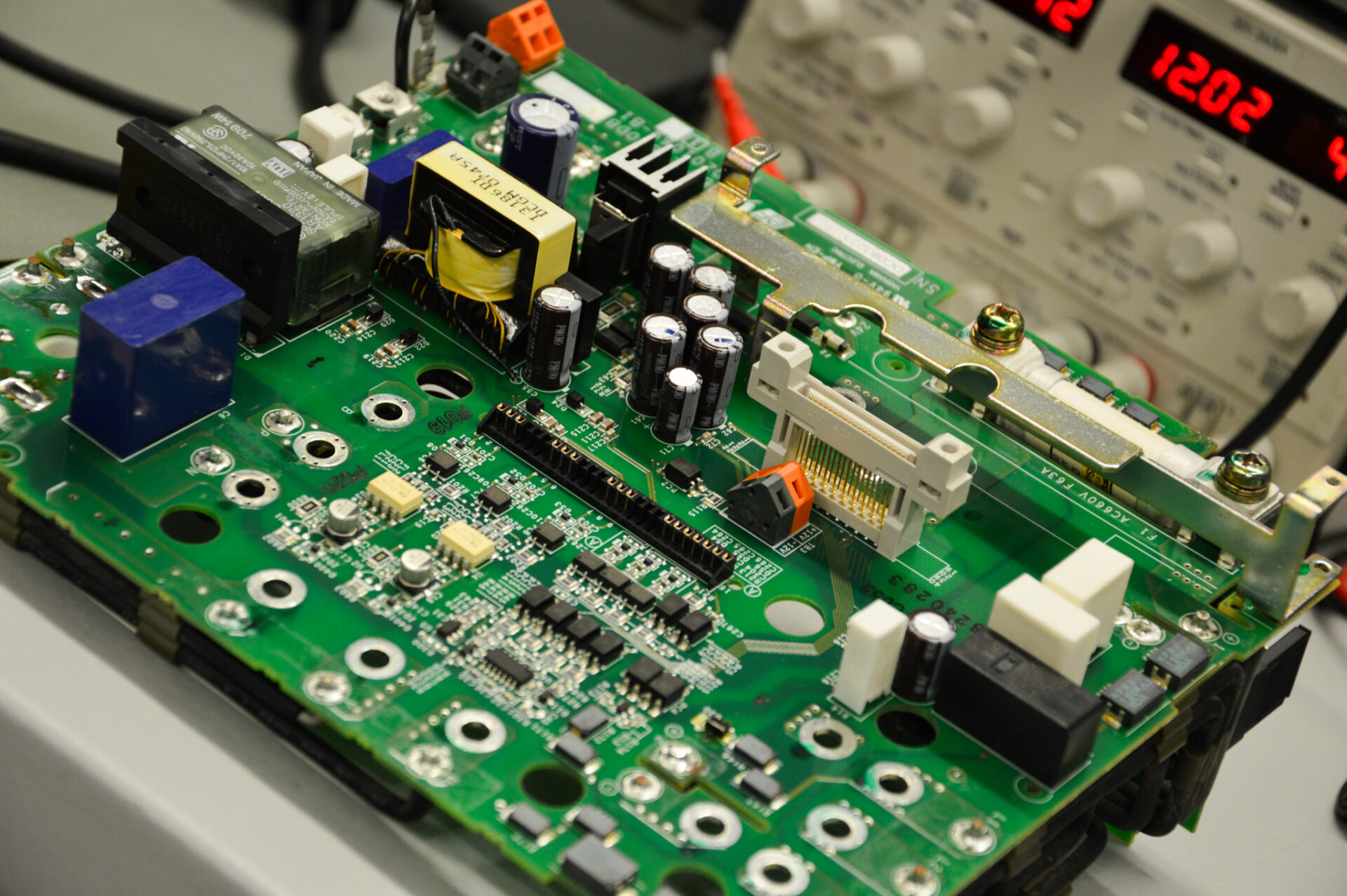

Quand le diagnostic logiciel seul ne suffit-il pas ?

DriveWizard Industrial fournit beaucoup d’informations, mais toutes les pannes d’un variateur Yaskawa ne sont pas visibles uniquement au niveau logiciel. Le programme peut indiquer les symptômes, les conditions de fonctionnement et l’historique des erreurs, mais en cas de défaillances matérielles, des mesures supplémentaires et une évaluation des composants sont nécessaires.

L’analyse logicielle seule peut être insuffisante lorsqu’il existe des suspicions concernant :

• une défaillance des modules de puissance,
• des problèmes dans le circuit intermédiaire DC,
• des défaillances de l’électronique de commande,
• une alimentation instable,
• une surchauffe de l’entraînement,
• des dommages après surtension,
• des problèmes de ventilation et de refroidissement,
• une contamination de l’électronique par la poussière industrielle, l’humidité ou des dépôts,
• des défaillances des entrées, sorties ou voies de communication,
• des problèmes côté moteur, encodeur, frein ou installation.

Dans de telles situations, le diagnostic d’un variateur Yaskawa doit inclure non seulement la lecture des données depuis DriveWizard Industrial, mais aussi un contrôle électrique, des mesures des circuits de puissance, la vérification de l’électronique de commande, l’inspection visuelle des cartes, l’analyse des connexions et des tests fonctionnels.

Si un variateur Yaskawa arrête de nouveau la machine après l’effacement de l’erreur, il ne faut pas se limiter à la réinitialisation de l’alarme. Une erreur répétitive peut indiquer un problème qui entraînera un nouvel arrêt, une défaillance de l’entraînement ou l’arrêt d’une partie plus importante de la ligne de production.

Pourquoi un rapport DriveWizard Industrial aide-t-il le service et la maintenance ?

DriveWizard Industrial permet d’imprimer et d’exporter des rapports de paramètres, de tendances, de surveillance et d’état vers des formats de fichiers courants, tels que PDF, RTF ou HTM. Le programme permet également de créer des rapports sur les paramètres modifiés ainsi que des rapports de recherche de paramètres, avec possibilité d’export et d’envoi par e-mail.

Pour le service de maintenance, un tel rapport offre plusieurs avantages pratiques :

• il organise les informations sur l’état du variateur,
• il facilite la transmission des données entre les équipes,
• il aide à documenter les interventions de service,
• il permet de comparer les réglages avant et après l’intervention,
• il réduit le temps de consultation avec le service,
• il diminue le risque de perte d’informations importantes après le redémarrage de l’entraînement,
• il facilite l’analyse des pannes répétitives.

Dans de nombreuses entreprises, la documentation des paramètres des variateurs est dispersée ou obsolète. DriveWizard Industrial permet d’organiser cette partie du travail, car il permet d’enregistrer des projets de paramètres, d’ajouter des informations de projet et de comparer les configurations. C’est particulièrement important pour les machines qui ont été modernisées, reconfigurées ou entretenues par différentes personnes.

Diagnostic des variateurs Yaskawa chez RGB Elektronika

DriveWizard Industrial est un très bon outil de support, mais son efficacité dépend de l’interprétation correcte des données. L’historique des erreurs, les tendances, les paramètres et les états de l’entraînement doivent être reliés au fonctionnement réel de la machine, à l’installation, au moteur, à la charge et aux conditions environnementales.

Chez RGB Elektronika, nous réalisons le diagnostic de l’automatisation et de l’électronique industrielle, notamment des variateurs, servovariateurs, alimentations, modules I/O, panneaux HMI, automates PLC, démarreurs progressifs, convertisseurs, systèmes de puissance et électronique de commande. Pour les entraînements Yaskawa, l’analyse peut inclure à la fois les données lues depuis le logiciel et le diagnostic matériel de l’appareil lui-même.

Une approche pratique du diagnostic d’un variateur Yaskawa doit inclure :

• la lecture de l’historique des erreurs,
• l’analyse de l’état actif de l’entraînement,
• la vérification des paramètres et de la configuration,
• le contrôle de la communication industrielle,
• l’évaluation des conditions de fonctionnement de l’application,
• le contrôle de l’électronique de commande et des circuits de puissance,
• les tests après la réparation ou le réglage effectué.

Il devient ainsi possible non seulement d’établir ce que le variateur a signalé, mais surtout pourquoi le problème est apparu. C’est la différence entre un simple effacement temporaire de l’erreur et une réelle réduction du risque d’un nouvel arrêt de production.
