Comment corriger les erreurs 402 et 403 dans le variateur MECOS TRAXLER IMC15 ? Codes d’erreur 13000405 et 13000406 dans MECOS

La réparation du Mecos IMC15 après l’apparition des erreurs 402 et 403 doit commencer par le diagnostic de la chaîne de sortie du variateur, des câbles moteur, des enroulements et du circuit de mesure du courant. Ces codes indiquent l’absence du courant attendu dans l’une des phases de sortie du variateur ; l’appareil bloque donc le fonctionnement afin de protéger le moteur, les paliers magnétiques actifs et le système à grande vitesse contre d’autres dommages.

En pratique, les erreurs du contrôleur Mecos peuvent apparaître lorsque la turbine ne démarre pas, que le résonateur laser ne fonctionne pas, que le variateur de turbine interrompt le démarrage ou que le système signale une absence de phase en sortie du Mecos IMC15. Dans ces cas, il ne suffit pas d’effacer l’alarme. Il faut déterminer si le problème se situe côté moteur, câble, bornes, module IGBT, drivers de grille ou chaîne de mesure du courant.

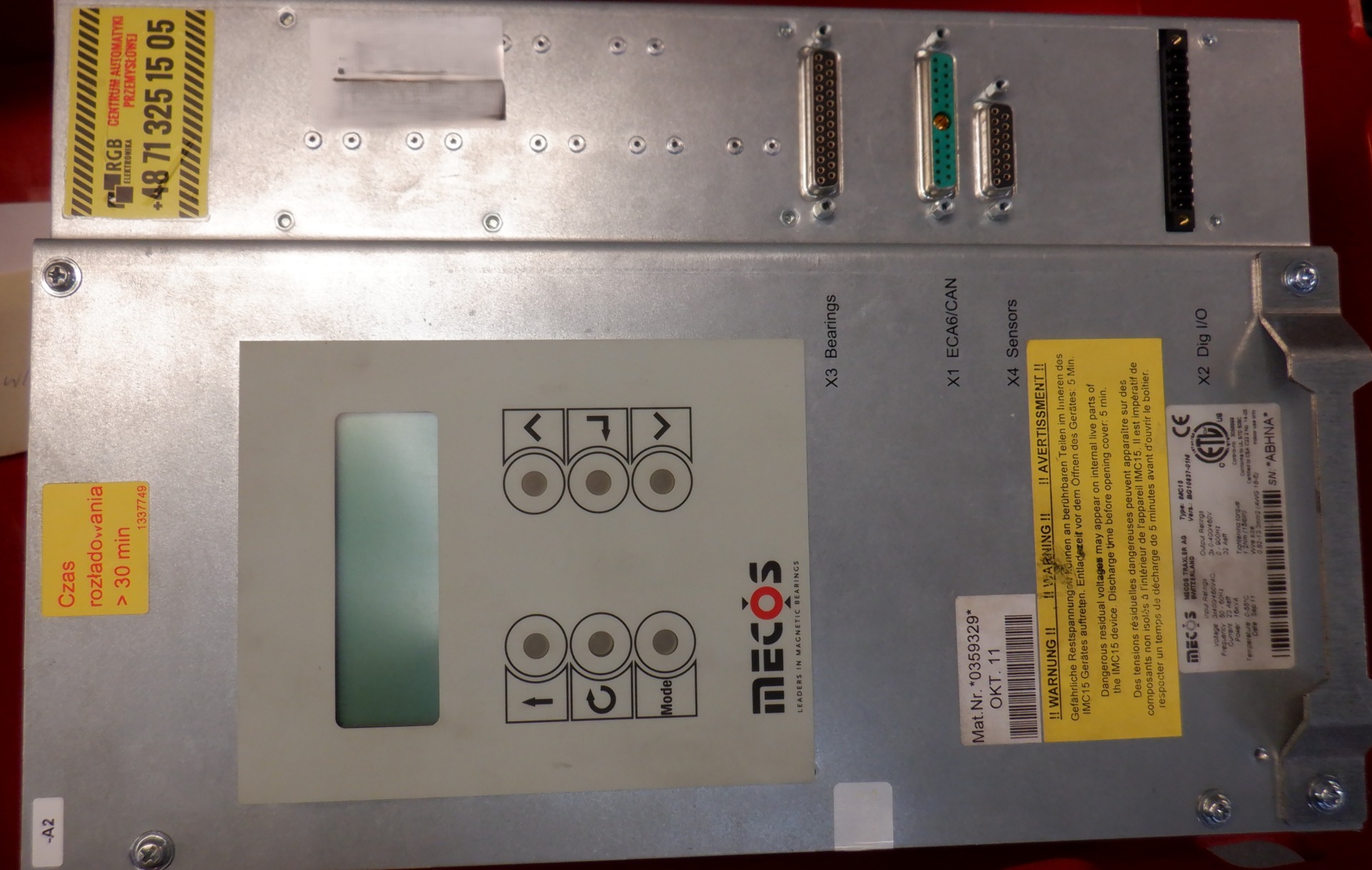

MECOS TRAXLER IMC15 est un contrôleur intégré de paliers magnétiques actifs et de moteur, utilisé dans des applications à grande vitesse exigeantes. Il combine les fonctions de contrôleur AMB et de variateur pour moteurs électriques synchrones jusqu’à 15 kW. L’appareil fonctionne avec une alimentation triphasée 400-460 V AC ±10%, à une fréquence de 50-60 Hz, et son étage de puissance peut générer une fréquence de sortie jusqu’à 900 Hz. De tels paramètres font que le diagnostic du Mecos IMC15 exige une expérience à la fois en électronique de puissance et en systèmes d’entraînement utilisés dans l’industrie.

Vous avez une erreur 402 ou 403 dans un MECOS TRAXLER IMC15 ? Ne redémarrez pas le variateur plusieurs fois sans diagnostic. Contactez le service et faites contrôler le contrôleur avant que l’étage de puissance, le moteur ou des éléments du résonateur laser ne soient endommagés.

Appelez : +48 717 500 983

Erreurs 402 et 403 dans le MECOS TRAXLER IMC15 – que signifient-elles et quels symptômes provoquent-elles ?

Erreur 402 Mecos IMC15 – absence de courant dans la première phase de sortie

L’erreur 402 Mecos IMC15, décrite comme DrPh1NoCur, signifie l’absence de circulation de courant dans la première phase de sortie du variateur. En pratique, cela indique que le contrôleur n’a pas enregistré le courant attendu dans l’une des phases du moteur après la commande de l’étage de puissance du variateur.

Le plus souvent, ce symptôme est lié à une coupure dans le circuit de phase, à un câble endommagé, à une connexion incertaine sur une borne, à un enroulement moteur endommagé ou à une panne interne de l’étage de puissance. Selon la configuration de la machine, l’erreur peut se manifester par l’absence de démarrage de la turbine, l’arrêt du démarrage ou une erreur du résonateur laser.

Erreur 403 Mecos IMC15 – problème sur la phase de mesure suivante

L’erreur 403 Mecos IMC15 est un message analogue concernant la phase de mesure suivante. Elle signifie que le système de commande n’a pas détecté une circulation correcte du courant dans la phase de sortie suivante du variateur.

Si les erreurs 402 et 403 apparaissent ensemble ou alternativement, il faut suspecter un problème de continuité de la chaîne de sortie, un module IGBT endommagé, un problème dans les circuits de commande de grille ou une lecture incorrecte du circuit de mesure du courant. Le message seul ne permet pas encore de déterminer si le moteur, le câble ou le contrôleur MECOS TRAXLER IMC15 est endommagé ; un diagnostic complet est donc essentiel.

La turbine ne démarre pas, le résonateur laser ne fonctionne pas – symptômes typiques de panne

Les erreurs du variateur Mecos dans les applications à grande vitesse ne sont souvent signalées qu’au moment où l’opérateur constate un problème sur l’ensemble de la machine. Le symptôme ne se limite pas toujours à un message affiché. Dans un atelier de production, le problème peut se présenter ainsi :

• la turbine ne démarre pas malgré une commande de démarrage correcte,
• le résonateur laser ne fonctionne pas ou ne passe pas la procédure de démarrage,
• le variateur de turbine bloque le fonctionnement après une courte tentative d’enclenchement,
• le contrôleur signale une erreur 402 Mecos IMC15 ou une erreur 403 Mecos IMC15,
• le variateur passe en état d’urgence immédiatement après la commande de sortie,
• la machine n’atteint pas l’état de disponibilité technologique, même si l’alimentation principale est présente.

Pour la maintenance, il est important de distinguer rapidement si le problème concerne le circuit moteur externe ou l’électronique interne du variateur. Cette décision détermine s’il suffit de corriger les connexions et d’effectuer des mesures, ou si une réparation du Mecos IMC15 dans un service spécialisé sera nécessaire.

Si la turbine ne démarre pas et que le contrôleur signale les erreurs 402 ou 403, envoyez l’appareil en diagnostic. La confirmation rapide de la cause permet d’éviter le remplacement inutile de composants fonctionnels et de réduire l’arrêt de production.

Pourquoi l’absence de phase en sortie du Mecos IMC15 bloque-t-elle le fonctionnement du variateur ?

L’absence de phase en sortie du Mecos IMC15 est un état critique pour le contrôleur. Au moment de commander les transistors IGBT, le microprocesseur attend une circulation de courant définie dans les enroulements du stator. Si les transformateurs de courant, les shunts de mesure ou le circuit de mesure n’enregistrent pas ce courant, l’appareil déclenche une protection.

Le blocage du fonctionnement est nécessaire, car une poursuite du travail avec une asymétrie des courants pourrait entraîner une instabilité de l’entraînement, une surcharge des éléments de puissance, des dommages au moteur ou une perturbation du fonctionnement des paliers magnétiques actifs. Dans les applications à grande vitesse, telles que les turbines et les systèmes de résonateurs laser, ignorer ce type d’erreur peut conduire à une panne bien plus coûteuse que la réparation du contrôleur lui-même.

Diagnostic et réparation du Mecos IMC15 après les erreurs du contrôleur

Que vérifier avant d’envoyer le MECOS TRAXLER IMC15 au service ?

Le diagnostic du Mecos IMC15 doit être mené par étapes. Il faut d’abord exclure les défauts externes susceptibles de provoquer les mêmes symptômes qu’une défaillance de l’électronique de puissance. Ce n’est qu’une fois les câbles, les bornes et le moteur vérifiés que l’on peut passer au contrôle du contrôleur lui-même.

Avant toute intervention, il faut impérativement couper l’alimentation principale, sécuriser l’installation contre toute remise sous tension accidentelle et attendre le temps nécessaire à la décharge des condensateurs du bus DC. Le MECOS TRAXLER IMC15 travaille avec un circuit intermédiaire et un étage de puissance ; un diagnostic incorrect peut donc être dangereux pour le technicien et pour l’appareil.

Contrôle des bornes, des câbles et de la chaîne moteur

La première étape consiste à vérifier la chaîne de courant externe. Il faut contrôler les bornes à vis sur le bornier du contrôleur et du moteur, l’état des contacts, ainsi que les traces de surchauffe, d’oxydation, de brûlure ou de desserrage des connexions. Dans les applications industrielles, même un contact légèrement affaibli peut provoquer une coupure sous charge, invisible à l’arrêt.

Il est également utile de mesurer la continuité du câble moteur et de vérifier qu’aucune phase n’est interrompue. Si l’erreur 402 ou l’erreur 403 est apparue après des travaux de maintenance, un déplacement de machine ou un remplacement de câbles, le contrôle de l’ordre et de la qualité des connexions doit faire partie des premières actions.

Mesure de la résistance des enroulements et test d’isolement

L’étape suivante consiste à mesurer la résistance des différents enroulements du stator du moteur. Les résultats doivent être symétriques. Une différence nette entre les phases, une coupure dans l’enroulement ou une lecture instable peuvent indiquer un moteur endommagé, un bornier défectueux ou des connexions internes endommagées.

Le test de résistance d’isolement est tout aussi important. Des microfissures de l’isolant, de l’humidité, des amorçages locaux ou des dommages du câble peuvent provoquer des symptômes ressemblant à une panne de variateur. Si le moteur ou le câble est endommagé, le remplacement du contrôleur seul ne résoudra pas le problème et peut entraîner une nouvelle détérioration du variateur.

Quand la cause se trouve-t-elle à l’intérieur du MECOS IMC15 ?

Si les mesures externes ne montrent aucune anomalie et que le moteur ainsi que les câbles sont fonctionnels, la source du défaut doit être recherchée à l’intérieur du MECOS TRAXLER IMC15. Le diagnostic porte alors sur l’électronique de puissance, la commande de grille et le circuit de mesure du courant.

Une défaillance interne peut provoquer une situation où le processeur envoie une commande d’activation de phase, mais où le courant ne circule pas correctement physiquement, ou bien où le circuit de mesure interprète à tort la valeur comme nulle. Le résultat est une erreur DrPhNoCur et le blocage du variateur.

Module IGBT et circuits de commande de grille

L’une des causes internes les plus fréquentes est l’endommagement du module de transistors IGBT. L’étage de puissance est responsable de la génération des formes d’onde de sortie pour le moteur ; une défaillance d’une branche peut donc entraîner l’absence de courant dans une phase donnée.

Le problème peut également concerner les circuits de commande de grille. L’endommagement d’un driver, d’un opto-isolateur, de l’alimentation auxiliaire ou d’éléments intermédiaires peut empêcher l’ouverture correcte du transistor, même si la logique de commande envoie un signal correct. Dans ce cas, une mesure standard des câbles et du moteur ne révélera pas la cause, car la panne se situe sur la carte électronique.

Circuit de mesure du courant et lecture erronée d’une valeur nulle

Les erreurs 402 et 403 peuvent aussi résulter d’une défaillance de la chaîne de mesure du courant. Des composants SMD, des résistances shunt, des amplificateurs opérationnels, des convertisseurs analogique-numérique ou des connexions dans la chaîne de signal peuvent être endommagés. Le contrôleur peut alors lire à tort une absence de courant, même si une partie du circuit de puissance fonctionne encore.

C’est particulièrement important lors du diagnostic, car le symptôme « absence de phase » ne signifie pas toujours une coupure physique du câble. Il peut également signifier l’absence d’une mesure correcte du courant. C’est pourquoi la réparation du Mecos IMC15 exige non seulement le contrôle des éléments de puissance, mais aussi l’analyse des signaux de mesure et des circuits de commande.

Pourquoi sauvegarder l’historique de 160 erreurs avant la réparation ?

MECOS IMC15 dispose d’un registre de diagnostic étendu, dont l’historique des erreurs permet d’analyser les événements précédant la panne. Il est utile de sauvegarder et d’analyser l’historique complet, car l’erreur 402 ou 403 seule peut être la conséquence de problèmes antérieurs.

L’historique peut contenir des informations sur les fluctuations de tension du bus DC, les problèmes de positionnement du rotor dans les paliers magnétiques actifs, la surchauffe du module ou des états d’avertissement antérieurs. Ces données aident à déterminer si la panne a été soudaine ou si elle s’est développée progressivement.

Pour le service, il s’agit d’une information précieuse, car elle permet de cibler le diagnostic et de réduire le temps de réparation. Pour la maintenance, cela signifie un risque plus faible de réapparition du même défaut après la remise en marche de la machine.

Réparation ou remplacement du MECOS TRAXLER IMC15 – que choisir en cas d’arrêt de production ?

En cas d’erreurs du contrôleur Mecos, la décision entre réparation et remplacement dépend de l’étendue des dommages, de la disponibilité de l’appareil et du coût de l’arrêt de production. Si les dommages concernent des éléments isolés de l’étage de puissance, des drivers de grille ou la chaîne de mesure, la réparation du Mecos IMC15 est souvent économiquement justifiée.

Le remplacement de l’appareil peut être avantageux lorsque la production doit redémarrer immédiatement et qu’un MECOS TRAXLER IMC15 fonctionnel est disponible en stock. Dans de nombreux cas, la meilleure solution consiste à combiner les deux approches : redémarrer rapidement la machine avec un appareil de remplacement et réparer en parallèle le contrôleur endommagé comme sécurité pour l’avenir.

Pour les achats, ce qui compte n’est pas seulement le prix de la pièce, mais aussi la disponibilité, la garantie, la possibilité de tester l’appareil et le délai de livraison. Pour la maintenance, l’essentiel est de confirmer que la cause de l’erreur a été supprimée, et pas seulement effacée du panneau.

Votre production est arrêtée à cause d’un variateur de turbine défectueux ? Contactez le service afin de déterminer si la solution la plus rapide sera la réparation du MECOS TRAXLER IMC15, le remplacement de l’appareil ou le diagnostic de toute la chaîne d’entraînement.

Service Mecos IMC15 – quand envoyer le variateur en diagnostic ?

Il est recommandé d’envoyer le variateur MECOS TRAXLER IMC15 au service lorsque les erreurs 402 ou 403 réapparaissent après effacement, que la turbine ne démarre pas, que le résonateur laser ne fonctionne pas et que les mesures externes n’indiquent pas clairement la cause. Un signal d’alarme est également une erreur qui apparaît immédiatement après une tentative de démarrage ou après un court fonctionnement sous charge.

Un service Mecos IMC15 professionnel doit inclure l’analyse de l’historique des erreurs, le diagnostic de l’étage de puissance, le contrôle du module IGBT, la vérification des drivers de grille, la mesure des circuits auxiliaires et la vérification de la chaîne de mesure du courant. Ce n’est qu’après ce processus qu’il est possible de déterminer de manière fiable l’étendue de la réparation et le risque de réapparition de la panne.

Ne risquez pas un nouvel arrêt de machine. Si le MECOS TRAXLER IMC15 signale l’erreur 402, l’erreur 403, les codes 13000405 ou 13000406, faites réaliser le diagnostic et la réparation des erreurs du contrôleur. Une réaction rapide limite le coût de l’arrêt et protège les autres éléments du système à grande vitesse. —> Demander une réparation
