Comment commander en ligne le montage professionnel d’un moteur électrique ?

Pour commander en ligne le montage professionnel d’un moteur électrique, il faut transmettre les données du moteur, les informations sur la machine, les conditions de travail, le mode de fixation, le système d’alimentation ainsi que l’étendue attendue du service. Sur cette base, le service peut évaluer s’il faut uniquement réaliser le montage du moteur électrique, ou également un diagnostic avant mise en service, la mise en place du moteur électrique, l’alignement de l’arbre, le raccordement électrique, un essai de démarrage ou la réparation d’équipements sur le site du client.

Le montage d’un moteur électrique en usine ne consiste pas uniquement à fixer mécaniquement l’appareil à la machine et à raccorder les câbles. Dans les applications de production, une erreur de montage peut entraîner l’endommagement d’un moteur neuf, une panne du variateur, une surcharge du servovariateur, une usure accélérée des roulements, une augmentation des vibrations ou l’arrêt de la ligne technologique.

C’est pourquoi le montage professionnel d’un moteur électrique doit comprendre non seulement l’installation mécanique et électrique, mais aussi la vérification des paramètres du moteur, l’évaluation de l’état de l’isolation, le contrôle des enroulements, la vérification des conditions de refroidissement, l’alignement correct ainsi qu’un essai de démarrage avant la mise en charge complète de la machine.

Commandez en ligne le montage professionnel d’un moteur électrique. Envoyez les données du moteur, une photo de la plaque signalétique et une description de l’application, et nous adapterons l’étendue du service à votre machine.

Appelez : +48 717 500 983

Comment commander le montage d’un moteur électrique en ligne étape par étape ?

Quelles informations préparer avant de demander le montage d’un moteur ?

Plus les données transmises lors de la demande sont précises, plus il est rapide d’évaluer l’étendue du service, de choisir les outils, de planifier le diagnostic et de déterminer à quelle date le montage peut être réalisé directement sur le site du client.

Lors de la commande du service en ligne, il est utile de préparer :

• une photo de la plaque signalétique du moteur,
• le type de moteur, par exemple moteur monophasé, triphasé, servomoteur ou moteur à aimants permanents,
• la puissance, la tension, la fréquence et le courant nominal,
• des informations sur le mode de fixation, par exemple montage à pattes, à bride ou intégration spéciale dans la machine,
• des photos du lieu de montage, de la fondation, de la base, de l’accouplement, de la poulie ou du réducteur,
• l’information indiquant si le moteur fonctionnera avec un variateur ou un servovariateur,
• un schéma électrique ou la documentation du fabricant, si disponible,
• une description des symptômes de la panne précédente, si le moteur est remplacé après une défaillance,
• des informations sur la date et le lieu de réalisation, en particulier si une réparation d’équipements sur le site du client est nécessaire.

En pratique, une demande en ligne peut concerner différentes situations. Parfois, le client a uniquement besoin de préparer le moteur pour le montage. Dans d’autres cas, un montage complet de moteur électrique en milieu industriel est nécessaire, comprenant le diagnostic, la mise en place, l’alignement, le raccordement et l’essai de démarrage.

Que doit contenir une commande professionnelle de montage d’un moteur électrique ?

Une commande bien préparée doit répondre non seulement à la question de savoir quel moteur doit être monté, mais aussi dans quelles conditions il fonctionnera. C’est particulièrement important dans les applications critiques pour la continuité de production, où un montage incorrect peut provoquer plusieurs heures d’arrêt.

Dans la demande, il est utile de décrire brièvement :

• si le moteur est neuf, d’occasion, reconditionné ou stocké depuis longtemps,
• s’il doit remplacer un moteur endommagé qui fonctionnait auparavant dans la même application,
• si la panne concernait le moteur lui-même, le variateur, le servovariateur, l’accouplement ou un élément mécanique,
• si des vibrations, une surchauffe, des déclenchements de protections ou des erreurs d’entraînement étaient déjà apparus,
• si une documentation de mesure et un procès-verbal de montage sont requis,
• si les travaux doivent être réalisés pendant un arrêt de production, en urgence ou dans une fenêtre de service convenue.

Conseil pratique : si le moteur doit fonctionner dans une machine existante, il est également utile d’envoyer des photos de l’ancien raccordement, du marquage des câbles et de la manière dont l’accouplement était monté. Cela facilite l’évaluation de la possibilité de monter le nouveau moteur sans modifications mécaniques et électriques.

Quand faut-il associer le montage d’un moteur électrique à un diagnostic ?

Le montage doit être associé à un diagnostic chaque fois que le moteur doit fonctionner dans une application importante pour la production, qu’il a été stocké longtemps, transporté depuis un autre site, issu d’une réparation, que son historique de fonctionnement est inconnu ou qu’il sera alimenté par un variateur.

Le diagnostic avant montage permet de détecter des problèmes qui ne sont pas toujours visibles de l’extérieur. Les contrôles les plus importants comprennent :

• la mesure de la résistance des enroulements,
• la mesure de la résistance d’isolement,
• les essais de surtension des enroulements,
• l’essai de haute tension,
• le contrôle du condensateur de démarrage dans les moteurs monophasés,
• l’évaluation de l’état des bornes, des câbles, des joints et de la boîte à bornes.

Ces mesures sont particulièrement importantes lorsque le moteur doit être raccordé à un variateur ou à un servovariateur. Un court-circuit caché, une isolation affaiblie ou une erreur de raccordement peuvent entraîner non seulement une panne du moteur, mais aussi l’endommagement de l’électronique d’entraînement.

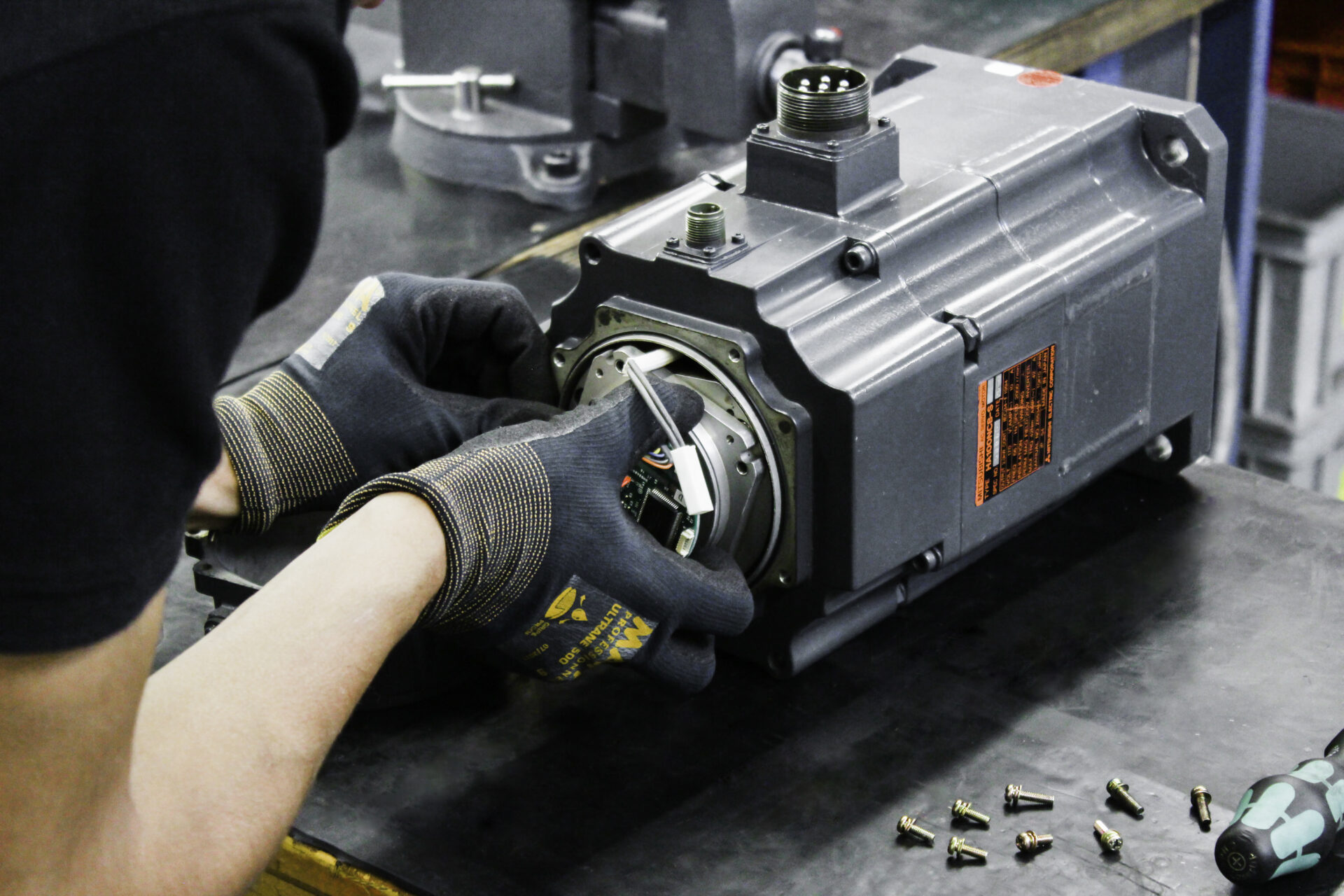

Le montage d’un servomoteur nécessite-t-il des informations supplémentaires ?

Le montage d’un servomoteur exige généralement plus de précision que le montage d’un moteur asynchrone standard. En plus de la partie mécanique et électrique, il faut prendre en compte le système de retour, l’encodeur, le résolveur, les câbles de signal, les câbles d’alimentation, le blindage, la compatibilité avec le servovariateur ainsi que les exigences de l’application en matière de précision de positionnement.

Lors de la commande en ligne du montage d’un servomoteur, il est utile de transmettre :

• le modèle du servomoteur et du servovariateur,
• une photo de la plaque signalétique,
• des informations sur l’encodeur ou le résolveur,
• le type de câbles d’alimentation et de signal,
• une description de l’application, par exemple robot, axe CNC, alimentateur, manipulateur ou entraînement de positionnement,
• des informations sur les erreurs d’entraînement antérieures, les pertes de position, les alarmes d’encodeur ou les problèmes d’axe.

Dans les servosystèmes, il est particulièrement important de ne pas considérer le montage comme une simple opération mécanique. Une erreur de raccordement, un mauvais blindage, un accouplement incorrect ou un défaut d’alignement peuvent provoquer des alarmes, des vibrations, une surchauffe et un fonctionnement instable de l’axe.

Si vous n’êtes pas sûr d’avoir besoin uniquement du montage, d’un diagnostic ou d’une mise en service complète de l’entraînement, envoyez les données du moteur et une description de l’application. Une évaluation professionnelle avant le montage permet de réduire le risque de mauvais raccordement et d’arrêt coûteux.

Comment se déroule le montage professionnel d’un moteur électrique dans l’industrie ?

Pourquoi le diagnostic avant montage protège-t-il le variateur, le servovariateur et la machine ?

Avant de commencer le montage, il faut vérifier les paramètres du moteur et contrôler son état technique. Dans un service professionnel, on utilise pour cela un analyseur de moteur et des appareils de mesure permettant d’évaluer l’état des enroulements, de l’isolation et des connexions.

Les mesures de base avant montage comprennent avant tout la mesure de la résistance des enroulements et la mesure de la résistance d’isolement. Si nécessaire, le diagnostic est complété par des essais de surtension et un essai de haute tension. Cela permet de détecter des défauts de fabrication cachés, des dommages liés au stockage ou au transport avant même l’installation du moteur dans la machine.

Sans ce contrôle, un moteur présentant un dommage interne peut être raccordé au système d’entraînement. Il peut alors en résulter le déclenchement des protections, l’endommagement du convertisseur de fréquence, la panne du servovariateur, la surchauffe des enroulements ou l’arrêt de la machine après une courte période de fonctionnement.

Dans le cas des moteurs monophasés équipés d’un condensateur de démarrage, il est également utile de vérifier la durée de stockage. Si elle dépasse deux ans, la formation du condensateur peut être recommandée. Ce processus permet de restaurer la couche diélectrique et de ramener les paramètres du condensateur à un niveau de fonctionnement correct.

Appelez : +48 717 500 983

Comment préparer le lieu d’installation et effectuer la mise en place du moteur électrique ?

La mise en place du moteur électrique doit être réalisée sur un support correctement préparé, capable de reprendre les charges générées par le moteur, la machine entraînée et les éléments de liaison de l’entraînement. Pour les grandes unités, on utilise le plus souvent des fondations en béton, tandis que pour les moteurs plus petits, des structures suffisamment rigides ou des surfaces métalliques sont utilisées.

Avant le montage, il faut vérifier :

• la stabilité et la capacité portante du support,
• la propreté des surfaces de montage,
• l’état des trous de fixation,
• l’accès à la boîte à bornes,
• la possibilité d’une libre circulation de l’air autour du moteur,
• les distances minimales par rapport à la structure de la machine conformément à la documentation du fabricant,
• l’état de l’arbre, de la clavette, de l’accouplement ou de la poulie.

Le respect des conditions de refroidissement est très important. Un moteur monté trop près d’un carter, d’une paroi de machine ou d’éléments de structure peut fonctionner à une température élevée, ce qui réduit la durée de vie de l’isolation, des roulements et des enroulements.

Avant la mise en place du moteur, il faut également retirer le produit anticorrosion de la surface de l’arbre. Cette opération doit être réalisée avec précaution afin que les salissures, le chiffon ou le produit de nettoyage ne pénètrent pas à proximité du joint.

Les moteurs montés sur bride doivent être vissés conformément au couple de serrage défini par le fabricant. Un serrage trop faible peut entraîner le desserrage de l’assemblage, tandis qu’un serrage excessif peut endommager les filetages, déformer des éléments ou générer des contraintes dans la structure.

Pourquoi l’alignement de l’arbre est-il l’une des étapes les plus importantes du montage ?

L’une des étapes les plus importantes du montage mécanique consiste à préserver la bonne coaxialité entre l’arbre du moteur et l’arbre de la machine. Un défaut d’alignement entraîne une augmentation des vibrations, des charges mécaniques plus élevées et l’apparition de forces supplémentaires agissant sur l’arbre, les roulements, l’accouplement et les éléments entraînés.

Les conséquences typiques d’un alignement incorrect sont :

• l’usure accélérée des roulements,
• l’endommagement de l’accouplement,
• l’augmentation des vibrations,
• le bruit pendant le fonctionnement,
• la surchauffe des éléments mécaniques,
• l’endommagement des joints,
• la transmission de forces excessives à l’arbre de la machine,
• la réduction de la durée de vie du moteur.

L’alignement peut être réalisé à l’aide de comparateurs, de micromètres, de systèmes laser ou d’autres outils de mesure. L’arbre du moteur doit être positionné correctement, aussi bien axialement que radialement, par rapport à l’arbre de la machine.

Les poulies nécessitent un contrôle similaire. Elles doivent être alignées par rapport à l’axe de l’arbre afin de ne pas provoquer de charges unilatérales, de fonctionnement irrégulier de la courroie et de vibrations supplémentaires.

Les résultats des mesures, les corrections appliquées et les éventuels écarts doivent être consignés dans un procès-verbal de montage. Un tel document est utile pour les diagnostics ultérieurs, les réclamations, l’analyse des causes de panne ou la planification des contrôles.

Comment réaliser le montage électrique conformément à la documentation du fabricant ?

Le montage électrique doit être réalisé conformément à la documentation technique du fabricant et aux exigences de l’application concernée. La première étape consiste à choisir les câbles d’alimentation en tenant compte du courant nominal, du courant de démarrage, de la chute de tension admissible et des conditions environnementales.

Avant le raccordement, il faut comparer la tension et la fréquence du réseau avec les données figurant sur la plaque signalétique du moteur. Le câblage doit être réalisé conformément au schéma du fabricant, par exemple en étoile ou en triangle.

Dans la boîte à bornes, il faut prêter attention à :

• la propreté et la sécheresse de l’intérieur,
• l’absence de corrosion sur les bornes,
• le serrage fiable des connexions,
• la disposition correcte des câbles,
• les distances d’isolement appropriées,
• l’étanchéité des presse-étoupes,
• la fermeture correcte du couvercle de la boîte à bornes.

Pour les tensions jusqu’à quatre cent quarante volts, la distance d’isolement sûre entre les parties sous tension et les éléments mis à la terre est généralement d’au moins quatre millimètres. En pratique, il faut toutefois toujours suivre la documentation du fabricant et les exigences applicables à l’installation concernée.

La protection contre les surcharges est également importante. Pour les moteurs triphasés, il faut tenir compte de la protection contre la perte de phase, car un fonctionnement avec une alimentation incorrecte peut entraîner une surchauffe et l’endommagement des enroulements.

Dans les installations modernes, il est également important de raccorder les protections thermiques, telles que les thermistances PTC ou les capteurs Pt100. Ces éléments surveillent la température des enroulements et des roulements, protégeant le moteur contre un fonctionnement dans des conditions dangereuses.

À quoi faut-il faire attention lorsque le moteur fonctionne avec un variateur ?

Si le moteur doit fonctionner avec un convertisseur de fréquence, le montage électrique exige une prudence supplémentaire. Les paramètres d’alimentation ne sont pas les seuls éléments importants : la compatibilité électromagnétique, le blindage correct des câbles, la mise à la terre, la protection de l’isolation des enroulements et la maîtrise du risque de courants de roulement sont également essentiels.

Dans les applications avec variateur, il est utile d’envisager l’utilisation de filtres dV/dt, qui limitent l’impact des surtensions sur l’isolation des enroulements. Pour les moteurs de plus grande taille, il faut également vérifier si des roulements isolés ont été utilisés. Ils réduisent le risque de dommages causés par les courants de roulement.

Une mise à la terre correcte ne doit pas être négligée. Elle doit être réalisée conformément aux exigences locales et à l’aide de points de mise à la terre dédiés sur le carter du moteur. Des erreurs dans ce domaine peuvent provoquer des interférences, un fonctionnement instable du variateur, des problèmes de communication, des dommages aux roulements et des pannes difficiles à diagnostiquer.

À quoi ressemble l’essai de démarrage après le montage ?

Après la fin des travaux mécaniques et électriques, mais avant le couplage complet du moteur avec la machine ou avant la mise en charge de l’application, il est recommandé d’effectuer un essai de démarrage à vide.

Pendant l’essai de démarrage, il faut vérifier :

• le sens de rotation,
• la stabilité du fonctionnement,
• les bruits inhabituels,
• les vibrations,
• la température de fonctionnement,
• la réaction des protections,
• le fonctionnement correct des capteurs thermiques,
• le fonctionnement du variateur ou du servovariateur, si le moteur est alimenté par un système d’entraînement.

Ce n’est qu’après un essai de démarrage positif que l’on peut passer au fonctionnement en charge. Cette étape permet de détecter les erreurs de montage avant que le moteur ne commence à transmettre le couple complet à la machine.

Quand confier le montage d’un moteur électrique à un service professionnel ?

Il est particulièrement recommandé de confier le montage professionnel d’un moteur électrique à un service lorsque l’application est importante pour la continuité de production, que le moteur est de grande taille, que le système exige un alignement précis ou que l’appareil fonctionne avec un variateur, un servovariateur ou dans un système d’automatisation à fortes exigences techniques.

L’assistance du service est particulièrement recommandée pour :

• les grands moteurs nécessitant un équipement de transport et un positionnement précis,
• les moteurs à aimants permanents,
• les servomoteurs utilisés dans les robots, les machines CNC et les axes de positionnement,
• les applications alimentées par variateurs,
• les machines fonctionnant en continu,
• le remplacement d’un moteur après une panne du variateur ou du servovariateur,
• les cas où une documentation de mesure est requise,
• les situations où l’on ne sait pas si le problème concerne le moteur, l’entraînement, le câblage ou la mécanique de la machine.

Il est également utile de faire intervenir le service lorsque des diagnostics avancés sont nécessaires avant la mise en service. Les mesures de résistance d’isolement, les essais de surtension, les essais de haute tension et le contrôle de l’état des enroulements permettent de détecter des défauts cachés avant l’installation du moteur dans la machine.

Quel est le lien entre le montage d’un moteur et la réparation d’équipements sur le site du client ?

En pratique, le montage d’un moteur électrique fait souvent partie d’une tâche de service plus large. Si une panne machine s’est produite, le simple remplacement du moteur peut ne pas résoudre le problème. La cause peut être une application surchargée, un variateur endommagé, un câblage incorrect, des protections inadaptées, un accouplement usé, un défaut d’alignement ou un problème mécanique côté machine.

C’est pourquoi, dans de nombreux cas, il faut non seulement installer le moteur, mais aussi effectuer la réparation d’équipements sur le site du client, le diagnostic du système d’entraînement, des mesures électriques, le contrôle de la mécanique et l’évaluation des conditions de fonctionnement.

Cette approche permet de répondre à la question la plus importante pour la maintenance : le nouveau moteur fonctionnera-t-il après le montage de manière sûre, stable et conforme aux exigences de l’application ?

Le montage professionnel d’un moteur électrique réduit le risque de panne après la mise en service, protège le variateur et le servovariateur, limite les vibrations, améliore la sécurité du travail et aide à maintenir la continuité de production. C’est précisément pourquoi il doit être considéré comme un service technique, et non comme une simple opération d’installation.

Vous souhaitez commander en ligne le montage d’un moteur électrique ? Préparez une photo de la plaque signalétique, une description de l’application et des informations sur le lieu de montage. Sur cette base, il est possible de choisir l’étendue appropriée du service : diagnostic, mise en place, alignement, raccordement, essai de démarrage ou service sur le site du client.
