Codes d’erreur de l’API Siemens SIMATIC S7

Les codes d’erreur de l’API Siemens SIMATIC S7 permettent de déterminer si le problème concerne la configuration matérielle, la communication, l’alimentation, la mémoire de la CPU, un module d’entrées et de sorties ou le programme de commande. Une interprétation correcte du message permet de localiser plus rapidement la source de la panne, d’éviter le remplacement inutile de composants fonctionnels et de prendre la bonne décision concernant une modification de la configuration, la réparation de l’automate ou l’achat d’un appareil de remplacement.

Le numéro d’erreur seul ne permet pas toujours d’identifier clairement le composant endommagé. Il doit être analysé avec le tampon de diagnostic de la CPU, l’état des voyants LED, la configuration du projet, les versions matérielles des appareils ainsi que les conditions dans lesquelles la panne est apparue. La signification du message peut également dépendre du modèle de CPU, de la version du firmware, de l’instruction utilisée et de l’environnement STEP 7 ou TIA Portal.

Votre automate Siemens perd régulièrement la communication avec un pupitre, un variateur ou un module ? Envoyez-nous le code d’erreur et la référence de l’appareil. Nous vous aiderons à déterminer si le problème concerne la configuration, le réseau ou l’électronique de l’automate.

Appelez-nous : +48 717 500 983

Les codes d’erreur les plus fréquents de l’API Siemens SIMATIC S7

Les problèmes affectant les automates Siemens S7 peuvent être liés au logiciel, à la configuration, à la communication ou au matériel. Avant de commencer le diagnostic, il convient de déterminer si l’erreur est apparue après une modification du programme, le remplacement d’un module, une coupure de tension, une modernisation du réseau ou un redémarrage de la machine.

Code d’erreur	Signification	Que faut-il vérifier en premier ?
0x2521	Erreur de configuration	Conformité du projet avec la configuration matérielle réelle
0x5001	Erreur de communication	Adresses IP, PROFINET, câbles et connecteurs
0x1010	Erreur d’alimentation	Tension, alimentation 24 V CC et connexions
0xA202	Erreur du module d’entrées et de sorties	Module, contacts, alimentation et circuits externes
0x0834	Surcharge de la mémoire CPU	Utilisation de la mémoire et structure du programme
8×22	Zone de données trop petite	Adresses, longueur des données et paramètres des instructions
16#8001	Paramètre incorrect	Valeurs des paramètres et configuration technologique
8051	Erreur de type de bloc de données	Structure du DB et compilation des blocs dépendants
82B1	Bloc de données source manquant	Intégralité du projet dans la mémoire de l’automate
80C3	Trop de tâches en attente	Nombre et fréquence des requêtes de communication

Code d’erreur 0x2521 – erreur de configuration de l’automate Siemens

Le code 0x2521 peut indiquer une incompatibilité entre la configuration matérielle enregistrée dans le projet et les appareils réellement installés dans l’armoire électrique. Cette situation survient souvent après le remplacement d’un module, la modernisation d’une station ou le chargement d’un projet préparé pour une autre version de la machine.

La cause peut être une référence différente du module, une révision matérielle incompatible, une modification de l’ordre des composants sur le rail ou l’absence d’un appareil inclus dans le projet. Il convient de comparer la configuration dans STEP 7 ou TIA Portal avec l’installation réelle, de vérifier les références et les versions du firmware, puis de compiler et de charger à nouveau la configuration corrigée.

Si le projet correspond à l’installation réelle mais que le message persiste, le problème peut concerner la connexion au bus, le rail de montage, le connecteur du module ou son électronique. Un diagnostic matériel plus approfondi peut alors être nécessaire.

Code d’erreur 0x5001 – erreur de communication Siemens S7

L’erreur 0x5001 est liée à un problème d’échange de données entre l’API et un autre appareil. Elle peut concerner un pupitre HMI, un variateur de fréquence, un entraînement, un module de communication, un ordinateur industriel ou un autre automate fonctionnant sur le réseau.

Les causes les plus fréquentes sont un conflit d’adresses IP, un nom d’appareil PROFINET incorrect, un masque de sous-réseau erroné, un câble ou un connecteur endommagé ainsi qu’une configuration de connexion incorrecte. En cas de problèmes intermittents, il convient également de vérifier le blindage des câbles, la qualité de la mise à la terre et l’influence des perturbations générées par les circuits de puissance.

Le diagnostic doit commencer par le contrôle des connexions physiques et de l’état des voyants des ports réseau. Il faut ensuite vérifier l’adressage, les noms des appareils et l’accessibilité des différents composants du réseau. Si la communication est interrompue malgré une configuration correcte et un câblage fonctionnel, la cause peut être un port de communication ou un module réseau endommagé.

L’automate perd régulièrement la communication ? Les erreurs répétitives peuvent provoquer l’arrêt des entraînements, la perte de données de processus et un fonctionnement instable de la machine. Dans ce cas, il est recommandé de procéder à un diagnostic professionnel de l’automate et des appareils associés.

Code d’erreur 0x1010 – erreur d’alimentation de l’API

Le code 0x1010 peut indiquer une tension d’alimentation instable, trop faible ou trop élevée. Des chutes de tension momentanées peuvent entraîner le redémarrage de la CPU, une perte de communication, le passage de l’automate en mode STOP ou un fonctionnement incorrect des modules d’extension.

Le problème peut provenir d’une alimentation 24 V CC surchargée ou endommagée, de bornes desserrées, d’une section de câble incorrecte ou d’une mise à la terre défectueuse. Les perturbations générées par les entraînements, les contacteurs et d’autres récepteurs de forte puissance peuvent également affecter le fonctionnement de l’automate.

La tension doit être contrôlée pendant le fonctionnement normal de la machine, et pas uniquement à vide. Les mesures réalisées lors du démarrage des récepteurs sont particulièrement importantes. Si la CPU ne démarre pas malgré une tension correcte aux bornes, la section d’alimentation interne peut être endommagée.

Code d’erreur 0xA202 – erreur du module d’entrées et de sorties

L’erreur 0xA202 peut signaler un problème affectant un module d’entrées ou de sorties, sa connexion au bus ou un circuit externe raccordé à l’un de ses canaux. Les symptômes peuvent inclure l’absence de réaction de certaines entrées, la non-activation des sorties, une valeur incorrecte du signal analogique ou une perte périodique de l’accès au module.

Il convient tout d’abord de vérifier l’installation correcte du module, l’état des contacts, la tension d’alimentation et le câblage de terrain. Il faut également exclure un court-circuit, une surcharge ou une surtension du côté des capteurs et des actionneurs.

Si le module est remplacé sans éliminer le court-circuit présent dans l’installation, le composant de remplacement peut également être endommagé. Avant de monter une pièce de rechange, il faut donc contrôler non seulement le module lui-même, mais aussi tous les circuits qui lui sont raccordés.

Ne remplacez pas le module au hasard. Si l’erreur réapparaît après le redémarrage, il est recommandé de faire contrôler l’appareil par un service technique afin de déterminer si la cause se trouve dans l’électronique du module, le bus ou l’installation externe.

Code d’erreur 0x0834 – surcharge de la mémoire CPU

Le code 0x0834 peut indiquer un dépassement des ressources mémoire disponibles de l’automate. Les causes peuvent être des blocs de données volumineux, de grands tableaux, un nombre excessif d’instances de fonctions ou une structure de programme mal optimisée.

Dans ce cas, il convient de vérifier le rapport de compilation et l’utilisation de la mémoire CPU. Il est recommandé de supprimer les blocs inutilisés, de réduire la taille des structures de données et de déterminer quelles informations doivent réellement être conservées comme données rémanentes.

Si le programme a été optimisé mais dépasse toujours les ressources disponibles, l’utilisation d’une CPU disposant de davantage de mémoire peut être nécessaire. Avant le remplacement, il faut toutefois vérifier la compatibilité du nouvel automate avec le projet, les modules, le système de communication et la version du logiciel d’ingénierie.

Code d’erreur 8×22 – zone de données trop petite

L’erreur 8×22 peut apparaître lorsqu’une instruction tente de lire ou d’écrire une quantité de données supérieure à la capacité de la zone mémoire indiquée. Le problème concerne souvent les instructions de communication, les opérations de copie de données et un adressage incorrect des variables.

Il convient de vérifier l’adresse de début, la longueur des données, le type de variable et la taille de la zone de destination. Les paramètres des instructions MOVE, READ et WRITE nécessitent une attention particulière. Si la structure du bloc de données a été modifiée auparavant, toutes les parties du programme faisant référence à cette zone doivent également être contrôlées.

Code d’erreur 16#8001 – paramètre incorrect

Le code 16#8001 indique que l’un des paramètres d’une instruction ou d’un objet technologique se trouve en dehors de la plage autorisée ou qu’il est incompatible avec le reste de la configuration. L’erreur peut concerner les paramètres d’un axe, les valeurs limites, les réglages de communication, les adresses ou le temps d’exécution d’une opération.

La cause doit être déterminée à partir de l’emplacement d’appel de l’instruction et des valeurs transmises à ses entrées. Après la correction des paramètres, le projet doit être compilé à nouveau. Les avertissements affichés pendant la compilation peuvent révéler d’autres incompatibilités qui n’ont pas encore provoqué l’arrêt du programme.

Code d’erreur 8051 – type de bloc de données incompatible

L’erreur 8051 peut signifier que la structure ou le type d’un bloc de données ne correspond pas au format attendu par le programme. Elle apparaît souvent après une modification de la structure du DB sans nouvelle compilation des blocs utilisant les données qui y sont enregistrées.

Il convient de vérifier les types de variables, l’ordre des champs et la compatibilité des blocs appelants. Le projet doit ensuite être compilé à nouveau et les versions correctes des blocs doivent être chargées dans l’automate. Avant d’écraser le DB, il est recommandé de sauvegarder les recettes, les réglages et les valeurs actuelles du processus, car l’initialisation du bloc peut restaurer les valeurs initiales.

Code d’erreur 82B1 – bloc de données source manquant

Le code 82B1 signifie que le programme fait référence à un bloc de données absent de la mémoire de l’automate. Cela peut être dû au chargement partiel du projet, à la suppression d’un bloc ou au démarrage d’une version incorrecte du programme.

La solution consiste à comparer le contenu du projet hors ligne avec les blocs présents dans la CPU. Le bloc manquant doit être compilé et chargé avec les éléments qui y font référence.

En l’absence d’une copie actuelle du projet, une prudence particulière est nécessaire. Le chargement d’une version aléatoire du programme peut entraîner la perte des réglages, des recettes ou des modifications effectuées lors d’une précédente mise en service de la machine.

Code d’erreur 80C3 – trop de tâches en attente

Le code 80C3 peut apparaître lorsque le système de communication reçoit plus de tâches qu’il ne peut en traiter simultanément. Cela résulte le plus souvent d’opérations de lecture et d’écriture lancées trop fréquemment ou du rappel d’une fonction avant la fin de la tâche précédente.

Il convient de vérifier si le programme traite correctement les signaux BUSY, DONE et ERROR et si une nouvelle tâche n’est lancée qu’après la fin de la précédente. Une réduction de la fréquence des requêtes et une répartition de la communication sur plusieurs cycles successifs du programme peuvent être utiles.

Ignorer cette erreur peut entraîner une augmentation des retards, des pertes de paquets et un fonctionnement instable des appareils associés à l’automate.

Comment diagnostiquer et réparer les API Siemens S7 ?

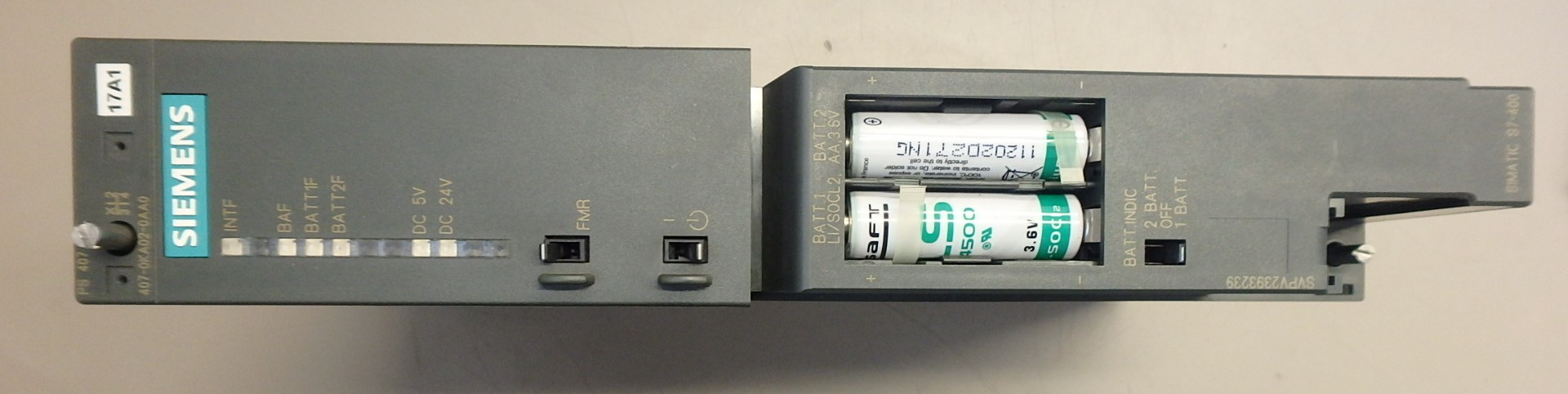

Comment déterminer la cause d’une erreur de l’automate Siemens ?

Un diagnostic efficace doit commencer par la collecte d’informations sur les circonstances dans lesquelles l’erreur est apparue. Il faut déterminer si le problème s’est produit lors du démarrage de la machine, d’un changement de mode de fonctionnement, du mouvement d’un axe, de la communication avec un appareil précis ou après une coupure de courant.

• Notez le code d’erreur exact et l’état des voyants LED de l’automate.
• Lisez le tampon de diagnostic de la CPU dans STEP 7 ou TIA Portal.
• Comparez la configuration du projet avec l’installation matérielle réelle.
• Vérifiez la tension d’alimentation et les connexions de protection.
• Contrôlez le réseau PROFINET, l’adressage et l’état des câbles.
• Avant toute modification, sauvegardez le programme, la configuration et les paramètres.

L’ordre des événements dans le tampon de diagnostic est souvent plus important que le dernier message affiché. Le problème initial peut concerner l’alimentation ou la communication, tandis que les erreurs suivantes peuvent n’en être que la conséquence.

Le diagnostic de base n’a pas permis d’identifier la cause ? S’il est impossible de se connecter à l’automate, si la CPU ne lance pas le programme ou si l’erreur réapparaît malgré une configuration correcte, il est recommandé de confier l’appareil à un service de diagnostic professionnel.

Quand un code d’erreur indique-t-il une panne matérielle ?

Tous les messages ne signifient pas que l’automate est physiquement endommagé. Un problème matériel peut toutefois être indiqué par des redémarrages répétés de la CPU, une absence de communication via un port vérifié, une surchauffe excessive, une perte du programme, un fonctionnement instable malgré une alimentation correcte ou une erreur apparaissant indépendamment du projet chargé.

Les traces de surtension, de surchauffe, d’humidité ou de corrosion constituent également des signaux importants. Dans ce cas, de nouvelles tentatives de démarrage peuvent aggraver les dommages. Avant de poursuivre, il convient de sauvegarder le programme disponible, les recettes et la documentation de la machine.

Quand la réparation d’un API est-elle rentable ?

La réparation est particulièrement justifiée pour les automates utilisés dans des machines anciennes ou spécialisées. Le remplacement de la CPU par un modèle plus récent peut nécessiter une modification du programme, une reconstruction du système de communication, le remplacement de modules et une nouvelle mise en service de l’ensemble du processus.

Il est également recommandé d’envisager une réparation lorsque le modèle concerné n’est plus fabriqué, que le délai de livraison d’une nouvelle unité est trop long ou que la mémoire contient un programme difficile à reconstituer. La réparation peut être plus avantageuse financièrement qu’une modernisation, notamment lorsque la panne concerne une section électronique précise.

Une réparation professionnelle de l’API doit comprendre non seulement le remplacement du composant endommagé, mais aussi la recherche de la cause de la panne, le contrôle des autres circuits et des essais fonctionnels. Cela est particulièrement important après une surtension ou un problème d’alimentation, car les dommages peuvent affecter plusieurs composants.

Quand l’achat d’une pièce de remplacement est-il préférable ?

L’achat d’un automate ou d’un module de remplacement peut être la meilleure solution lorsque les dommages sont importants, que la carte électronique est gravement détériorée ou qu’une réparation ne garantirait pas la fiabilité requise. Le remplacement peut également faire partie d’une modernisation planifiée du système.

Avant l’achat, il faut vérifier la référence complète, la version matérielle, le firmware, les interfaces disponibles et la capacité mémoire. Un composant ne doit pas être sélectionné uniquement sur la base de l’apparence du boîtier ou de la désignation de la famille S7. Même des appareils similaires peuvent différer par leurs fonctions et leur compatibilité avec le projet.

Vous avez besoin d’un automate ou d’un module compatible ? Envoyez-nous la référence complète de l’appareil et une photo de la plaque signalétique. La vérification de la référence permet de réduire le risque d’acheter une pièce qui ne pourra pas être mise en service dans l’installation existante.

Comment limiter les conséquences d’une panne d’automate sur la production ?

Une panne d’API peut arrêter une seule machine, une section entière d’une ligne ou une étape essentielle du processus technologique. Le coût de l’immobilisation comprend non seulement la réparation de l’appareil, mais aussi la perte de production, les retards de livraison, le travail du personnel et le risque d’endommagement des matériaux.

La protection la plus importante est une sauvegarde à jour du programme, de la configuration matérielle, des paramètres et des recettes. Il est également recommandé de conserver dans l’usine une liste des références des composants critiques et de documenter les messages récurrents du tampon de diagnostic.

Le contrôle préventif de l’alimentation, de la ventilation de l’armoire et de l’état des connexions est également important. Les erreurs intermittentes récurrentes sont souvent le premier signe d’une dégradation de l’état de l’alimentation, d’un module ou d’un port de communication.

Votre automate Siemens SIMATIC S7 est endommagé ? Communiquez au service technique le modèle de l’appareil, le numéro d’erreur, l’état des voyants ainsi qu’une description du moment où le problème apparaît. Des informations précises facilitent l’évaluation de la nécessité de modifier la configuration, de réparer l’électronique, de remplacer un module ou de préparer un appareil de remplacement. —> Demander une réparation
