Réparation d’un variateur après un orage. Comment rétablir en toute sécurité le fonctionnement d’un variateur après une surtension ?

La réparation d’un variateur après un orage doit commencer par la déconnexion sécurisée de l’appareil, la décharge du bus DC, la mesure de la tension sur les condensateurs, l’inspection visuelle ainsi que le diagnostic de l’étage d’entrée, du pont redresseur, du circuit intermédiaire, du circuit de précharge et des modules de puissance. Un variateur après une surtension ne doit pas être reconnecté trop rapidement au réseau, car un court-circuit caché dans les varistances, le redresseur, les condensateurs DC ou les drivers IGBT peut provoquer une explosion secondaire, la carbonisation du stratifié PCB et la destruction complète de l’appareil. C’est pourquoi le service d’un variateur après un orage doit inclure un diagnostic hors tension, la réparation des composants endommagés et une mise en service contrôlée avec limitation de courant.

Un orage est particulièrement dangereux pour les dispositifs d’électronique de puissance : variateurs, servoamplificateurs, alimentations UPS, démarreurs progressifs, convertisseurs, automates PLC, panneaux HMI, alimentations et modules I/O. Même si le bâtiment dispose d’une installation de protection contre la foudre, l’électronique industrielle peut toujours être endommagée par des surtensions induites dans les câbles d’alimentation, de signalisation et de communication.

Dans la pratique de la maintenance, une panne de variateur après un orage représente un problème technique et de production. Un entraînement arrêté peut immobiliser une pompe, un ventilateur, un convoyeur, un compresseur, une extrudeuse, une ligne technologique ou une machine CNC. Il est donc important de déterminer rapidement si le variateur endommagé après l’orage peut être réparé, s’il faut sélectionner un remplacement, réaliser une régénération, recourir au rachat ou planifier une modernisation du système d’entraînement.

Le variateur ne s’allume pas après un orage ou déclenche les protections ? Ne remettez pas l’alimentation. Faites réaliser un diagnostic avant qu’un court-circuit caché ne provoque des dommages plus importants.

Appelez : +48 717 500 983

Pourquoi un variateur ne fonctionne-t-il plus après un orage et qu’est-ce qui est le plus souvent endommagé ?

Comment une surtension endommage-t-elle un variateur industriel ?

Une décharge atmosphérique génère de très forts courants de choc et des variations rapides du champ électromagnétique. Même si le courant direct de la foudre est évacué par l’installation de protection contre la foudre, des surtensions dépassant la tenue diélectrique de l’isolation et des composants semi-conducteurs peuvent être induites dans les câbles à proximité.

L’énergie de surtension peut pénétrer dans le variateur par :

• l’alimentation AC, c’est-à-dire l’entrée réseau du variateur,
• les câbles moteur, en particulier avec de longues longueurs de câble,
• les câbles de commande, les entrées numériques et analogiques,
• la communication industrielle, par exemple les bus réseau,
• le blindage et la mise à la terre, si l’installation présente des liaisons équipotentielles incorrectes,
• les circuits auxiliaires, alimentations, encodeurs et capteurs.

Les dommages post-impulsionnels se concentrent le plus souvent dans l’étage d’entrée du variateur, car l’énergie provenant du réseau atteint d’abord les éléments de filtrage, de protection et de redressement. Si l’onde de choc se propage plus loin, elle peut endommager le bus DC, les condensateurs, les circuits de mesure, les microprocesseurs, les drivers de grille et les modules IGBT.

Quels symptômes indiquent un variateur brûlé après un orage ?

Un variateur brûlé après un orage ne présente pas toujours de traces visibles de dommages sur le boîtier. Parfois, l’appareil semble correct de l’extérieur, mais il contient à l’intérieur des varistances en court-circuit, un pont redresseur endommagé, des fusibles grillés, des condensateurs défectueux ou une logique de commande endommagée.

Les symptômes typiques nécessitant un diagnostic du variateur après un orage sont :

• le variateur ne démarre pas après un orage,
• le variateur déclenche les protections après la mise sous tension,
• une odeur de brûlé apparaît,
• des traces de brûlure ou de suie à l’intérieur de l’appareil,
• une varistance éclatée ou carbonisée,
• des fusibles grillés,
• des boîtiers de composants fissurés,
• des condensateurs gonflés ou défectueux,
• aucune réaction du pupitre opérateur,
• des erreurs de sous-tension, de surintensité ou de défaut à la terre,
• absence de tension sur le bus DC ou charge instable du circuit intermédiaire,
• absence de tension de sortie vers le moteur.

Si le variateur ne fonctionne pas après un orage, il ne faut pas supposer qu’il suffit de remplacer un fusible. Un fusible grillé est souvent la conséquence d’un court-circuit plus profond dans l’appareil, et non la cause principale de la panne.

Pourquoi les varistances, les parafoudres et les fusibles sont-ils endommagés ?

Les varistances à oxyde métallique et les parafoudres à gaz constituent la première ligne de défense à l’intérieur de nombreux variateurs. Lorsqu’une onde de surtension apparaît, ces éléments réduisent brutalement leur résistance et tentent d’évacuer l’excès d’énergie vers le potentiel de terre. Si l’énergie de choc dépasse leurs capacités, une destruction thermique se produit.

Une varistance endommagée peut être :

• éclatée,
• carbonisée,
• fissurée,
• en court-circuit,
• recouverte de suie conductrice,
• source d’un arc électrique.

Ce type de panne s’accompagne souvent du déclenchement de fusibles rapides d’appareil ou de fusibles cartouches. Remplacer uniquement le fusible sans vérifier la cause est risqué, car après une nouvelle mise sous tension, le court-circuit peut se reproduire immédiatement.

En service, il faut vérifier non seulement la varistance elle-même, mais aussi les pistes PCB voisines, les éléments du filtre d’entrée, le circuit de précharge, le redresseur ainsi que l’isolation par rapport au PE. La suie après un arc peut conduire le courant et provoquer d’autres dommages, même après le remplacement du composant visiblement brûlé.

Que se passe-t-il avec le pont redresseur, le bus DC et les condensateurs ?

Une autre zone sensible du variateur est le pont redresseur d’entrée. Il peut être constitué de diodes ou de thyristors. Lorsque la surtension dépasse la tension inverse admissible des semi-conducteurs, il se produit un claquage de la structure silicium et un court-circuit permanent.

Si l’onde de surtension traverse le redresseur, l’énergie atteint le circuit intermédiaire DC. On y trouve des condensateurs électrolytiques ou à film haute tension. Une surcharge brutale au-dessus de la tension nominale peut provoquer :

• le claquage du diélectrique,
• la perte d’étanchéité du condensateur,
• le gonflement du boîtier du condensateur électrolytique,
• l’augmentation du courant de fuite,
• l’explosion du condensateur,
• l’endommagement du stratifié PCB,
• le transfert de la surtension vers la logique de commande.

Les situations les plus dangereuses sont celles où le variateur après une surtension semble en bon état, mais présente un pont, un circuit de précharge ou des condensateurs DC endommagés. Une tentative de démarrage rapide sans mesures peut se terminer par l’explosion de composants et la perte totale de possibilité de réparation.

Que ne faut-il pas faire lorsqu’un variateur ne fonctionne pas après une surtension ?

Après un orage, le service maintenance agit souvent sous la pression de la production. Malgré cela, une prudence particulière est nécessaire avec les variateurs après surtension. Un variateur de fréquence endommagé peut contenir des condensateurs du bus DC chargés, des semi-conducteurs en court-circuit et des composants prêts à être de nouveau endommagés après la mise sous tension.

Il ne faut pas :

• mettre l’alimentation plusieurs fois « pour tester »,
• remplacer les fusibles sans diagnostic,
• toucher les composants à l’intérieur du variateur sans mesurer la tension DC,
• démarrer des appareils présentant des traces visibles de brûlure,
• omettre la mesure de la résistance d’isolement,
• raccorder le variateur directement au réseau après réparation,
• supposer qu’un seul composant est endommagé,
• ignorer la suie conductrice après un arc électrique,
• démarrer le variateur avec le moteur raccordé sans test préalable.

La réparation sécurisée d’un variateur après une surtension nécessite une procédure de mise hors énergie, des mesures hors tension et une mise en service contrôlée. Ce n’est pas un cas où il vaut la peine de procéder par essais et erreurs.

Comment se déroulent le diagnostic, la réparation et la mise en service sécurisée d’un variateur après une surtension ?

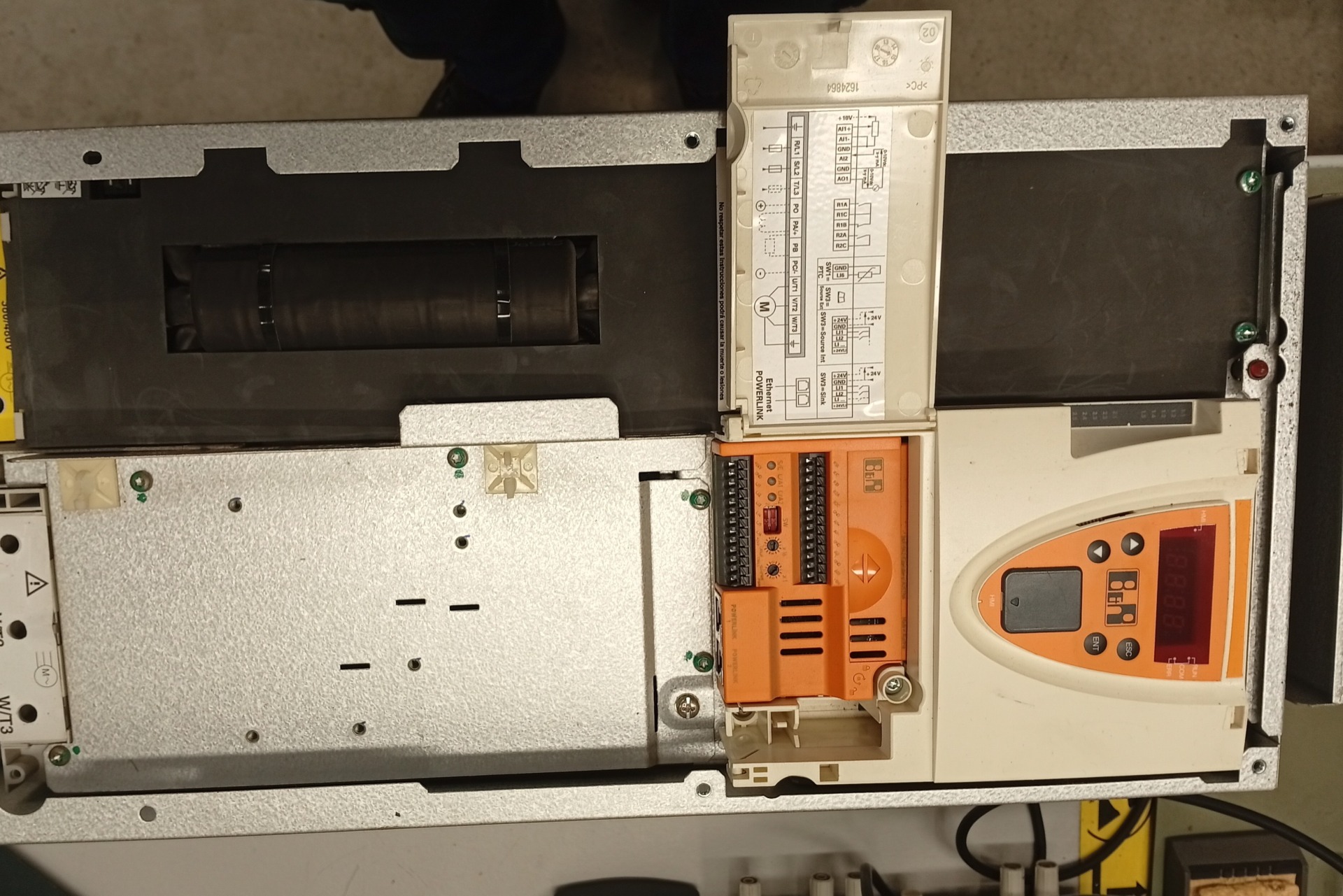

Comment préparer en toute sécurité un variateur après un orage au diagnostic ?

Avant de commencer le diagnostic, le variateur doit être complètement déconnecté de toutes les sources d’alimentation. Cela concerne l’alimentation principale, l’alimentation auxiliaire, les câbles moteur, les signaux de commande et la communication, s’ils peuvent introduire une tension dans l’appareil.

Une procédure sécurisée doit inclure :

1. La déconnexion du variateur de l’alimentation et sa protection contre une mise sous tension accidentelle.
2. L’attente du temps spécifié par le fabricant, généralement plusieurs minutes à une quinzaine de minutes.
3. La mesure de la tension sur le bus DC entre les bornes DC+ et DC-.
4. La confirmation de la baisse de tension à un niveau sûr, le plus souvent inférieur à 50 V.
5. L’inspection de l’intérieur à la recherche de brûlures, de suie, de fissures, de gonflements et de traces d’arc.
6. La conservation d’une documentation photographique, si la panne doit être déclarée à l’assurance ou analysée pour en déterminer la cause.

Ce n’est qu’après ces opérations que les mesures peuvent commencer. Dans un variateur endommagé, il ne faut pas faire confiance au fait que les résistances de décharge ont forcément fonctionné. Après une surtension, elles peuvent également être endommagées.

Que vérifie le service d’un variateur après une surtension ?

Le service d’un variateur après une surtension doit vérifier toutes les zones par lesquelles l’onde de choc a pu passer. Le diagnostic commence du côté de l’entrée, mais ne s’arrête pas aux éléments visiblement brûlés.

Zone de diagnostic	Qu’est-ce qui peut être endommagé ?	Quelle action le service effectue-t-il ?
Étage d’entrée	Varistances, parafoudres, filtre EMC, fusibles	Inspection, mesures, remplacement des composants de protection
Pont redresseur	Diodes, thyristors, courts-circuits entre phases et DC	Test des diodes, mesure des courts-circuits, contrôle des semi-conducteurs
Circuit de précharge	Résistances de précharge, relais, contacteurs, circuits de commande	Contrôle de la charge du DC link et de la continuité du circuit
Bus DC	Condensateurs électrolytiques ou à film	Évaluation de la capacité, du courant de fuite, des gonflements et des défauts d’étanchéité
Module de puissance	IGBT, drivers de grille, courts-circuits de sortie	Test de court-circuit, contrôle de la commande des grilles, mesure d’isolement
Logique de commande	Microprocesseurs, convertisseurs de mesure, alimentations auxiliaires	Contrôle des tensions auxiliaires et de la communication interne
Isolation et PE	Claquages vers la masse, suie conductrice, chemins de fuite	Mesure de la résistance d’isolement et nettoyage après arc

Lors des mesures hors tension, on effectue souvent un test des diodes du pont redresseur entre chaque borne de phase et les pôles du bus DC. Un semi-conducteur fonctionnel doit présenter une chute de tension dans le sens passant et une coupure dans le sens bloquant. Un résultat proche de zéro indique généralement un court-circuit.

Besoin d’un diagnostic de variateur après une surtension ? Envoyez le modèle du variateur, la description des symptômes, des photos de l’intérieur et l’information indiquant si l’appareil a été remis sous tension après l’orage.

Comment se déroule la réparation d’un variateur brûlé ?

La réparation d’un variateur brûlé consiste à retirer les composants endommagés, nettoyer l’appareil après un arc électrique, restaurer les pistes, remplacer les éléments de protection, réparer l’étage de puissance et vérifier la section de commande. Tous les éléments doivent avoir des paramètres conformes à la spécification de l’appareil.

En pratique, la réparation peut inclure :

• le remplacement des varistances ayant des paramètres de tenue aux chocs appropriés,
• le remplacement des parafoudres à gaz, s’ils sont présents dans la construction,
• le remplacement des fusibles cartouches ou d’appareil avec la bonne caractéristique,
• la réparation du circuit de précharge,
• le remplacement du pont redresseur, des diodes ou des thyristors,
• le remplacement des condensateurs DC link endommagés,
• la réparation des drivers de grille IGBT,
• le contrôle du module de sortie,
• la réparation des alimentations auxiliaires,
• le nettoyage de la suie et des dépôts conducteurs,
• la restauration des pistes et connexions endommagées,
• les tests statiques et dynamiques après réparation.

Une fois les travaux terminés, le variateur ne doit pas être raccordé directement au réseau immédiatement. La première mise en service doit être contrôlée, avec limitation de courant. Elle peut être réalisée au moyen d’une alimentation de laboratoire raccordée au bus DC ou par un autotransformateur réglable côté AC. Cela permet d’augmenter progressivement la tension et d’observer la consommation de courant.

Une augmentation soudaine du courant à basse tension peut indiquer un court-circuit caché dans le module de sortie, les drivers de grille IGBT ou des circuits plus profonds de l’appareil. Ce n’est qu’après un démarrage stable de la logique, sans erreurs de sous-tension, de surintensité ni de défaut à la terre, que l’on peut passer à l’alimentation complète et au test dynamique.

Quand la réparation d’un variateur après un orage est-elle pertinente, et quand le remplacement est-il préférable ?

Tous les variateurs détruits après un orage ne se prêtent pas à une réparation économiquement justifiée. La décision dépend de l’étendue des dommages, de la disponibilité des pièces, de la valeur de l’appareil, du temps d’arrêt et de l’importance du variateur pour la production.

La réparation d’un variateur après un orage a du sens lorsque :

• les dommages sont limités à l’étage d’entrée ou à certaines sections,
• le stratifié PCB n’est pas carbonisé dans les zones critiques,
• le module de puissance peut être réparé en toute sécurité,
• des pièces aux paramètres appropriés sont disponibles,
• l’appareil est coûteux, difficile à obtenir ou adapté à la machine,
• la réparation réduit l’arrêt par rapport à l’achat d’un nouveau variateur,
• après le service, une mise en service contrôlée et un test sous charge peuvent être effectués.

Le remplacement ou la modernisation peut être préférable lorsque :

• les dommages ont touché plusieurs couches du PCB,
• une carbonisation importante du stratifié s’est produite,
• la logique de commande et le circuit de puissance sont détruits,
• les pièces ne sont pas disponibles ou le coût de réparation est trop élevé,
• le variateur est obsolète et tombe souvent en panne,
• l’usine souhaite améliorer la protection, la communication et le diagnostic,
• la modernisation réduira le risque de nouveaux arrêts.

Dans certains cas, le rachat de variateurs endommagés est également possible. Cela concerne les appareils dont la réparation n’est pas rentable, mais qui peuvent servir de source de pièces ou de base pour une régénération.

Réparation et service de variateurs après un orage chez RGB Elektronika
