Réparation du module CAREL PCOECU4850 après une panne de l’installation HVAC. Surchauffe, forte humidité et diagnostic électronique

La réparation du CAREL PCOECU4850 après une panne de l’installation HVAC nécessite de contrôler bien plus que les dommages visibles sur la carte PCB. Si le module a fonctionné à une température élevée, a été exposé à une forte humidité ou à de la condensation, le diagnostic doit avant tout porter sur le circuit d’alimentation, la communication RS485 ainsi que toutes les entrées et sorties utilisées. Il est particulièrement important de ne pas remettre sous tension un module exposé à l’humidité avant d’avoir éliminé celle-ci et évalué l’état de l’électronique.

Dans les installations industrielles, la défaillance d’une seule carte d’extension peut immobiliser une partie du système de ventilation, de climatisation ou de refroidissement. Pour le service maintenance, cela signifie non seulement un problème électronique, mais aussi un risque d’arrêt du processus, de perte de contrôle de la température ou de défaut d’échange de données entre les éléments du système d’automatisation.

Appelez-nous : +48 717 500 983

CAREL PCOECU4850 après une panne HVAC – symptômes, causes et diagnostic

Qu’est-ce que le CAREL PCOECU4850 et quel est son rôle dans une installation HVAC ?

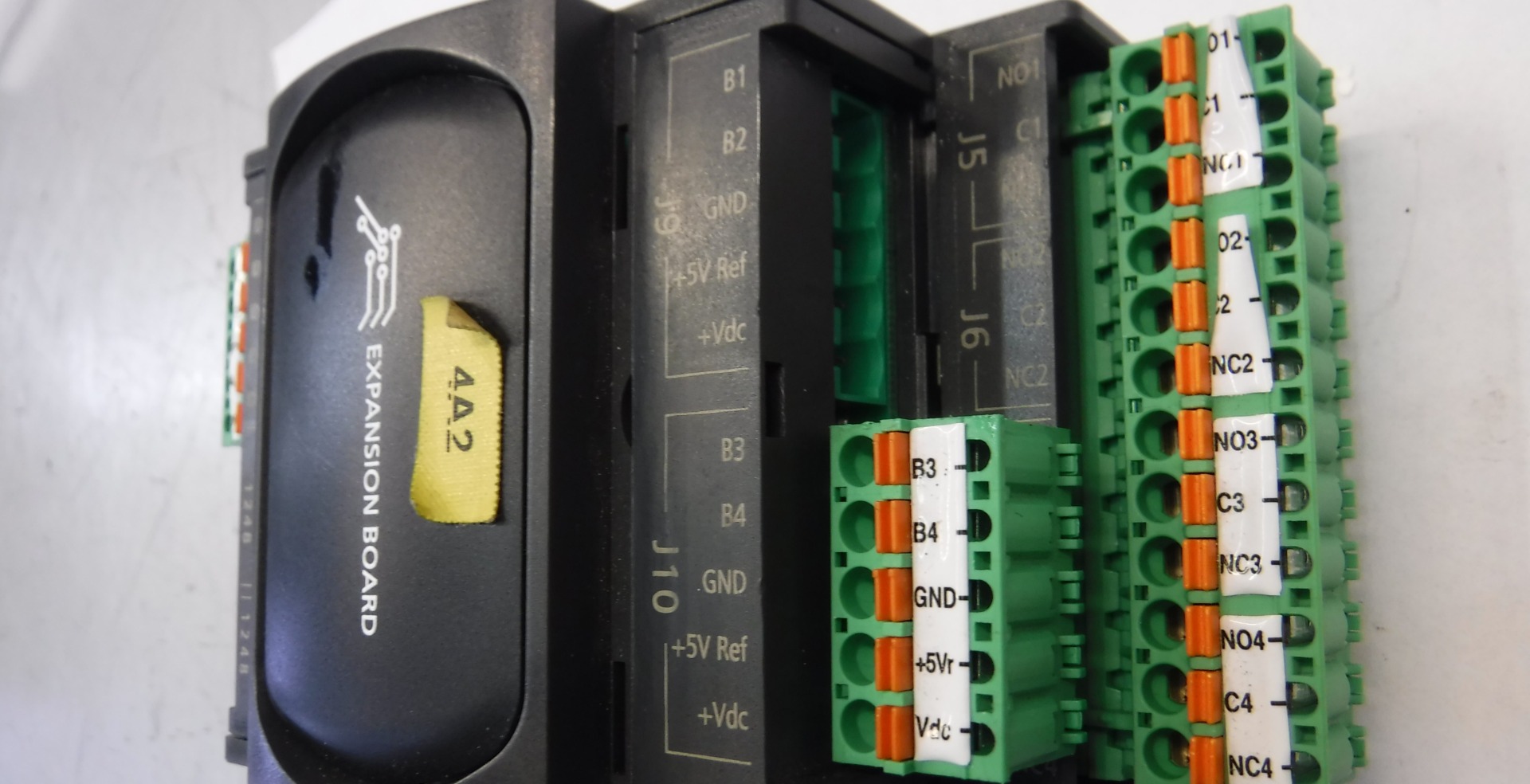

Le CAREL PCOECU4850 est une carte d’extension E/S personnalisée avec communication RS485, conçue pour fonctionner avec les systèmes de commande de la famille CAREL pCO. La version dite custom signifie que la configuration exacte des canaux d’entrée et de sortie ainsi que l’utilisation du module peuvent dépendre du fabricant de la machine HVAC, de l’application de commande et de la révision de la carte.

L’architecture standard des modules d’extension pCOe comprend une alimentation 24 Vac/Vdc, une communication série RS485 ainsi que la prise en charge de signaux analogiques et numériques. Pour cette raison, quatre zones sont particulièrement importantes lors de la réparation du PCOECU4850 : l’alimentation, la communication RS485, la section d’entrée et les circuits de commande des sorties.

Il ne faut donc pas supposer que chaque carte PCOECU4850 peut être diagnostiquée uniquement sur la base de l’architecture générale de la famille pCOe. Lors de l’intervention, les marquages PCB, la révision électronique ainsi que les informations concernant l’équipement HVAC dans lequel le module fonctionnait sont également importants.

Quels symptômes indiquent une défaillance du CAREL PCOECU4850 ?

Une panne de la carte d’extension n’entraîne pas toujours une perte totale de fonctionnement. Un module endommagé peut continuer à assurer une partie de ses fonctions tout en générant des signaux instables ou incorrects.

Symptôme	Zone potentiellement endommagée	Que faut-il contrôler ?
Le module ne démarre pas	Circuit d’alimentation	Protections, redressement, stabilisation de tension, condensateurs et courts-circuits
Redémarrages aléatoires	Alimentation ou surchauffe	Ondulation de tension, condensateurs, régulateurs, soudures et composants semi-conducteurs
Absence de communication RS485	Interface de communication	Transceiver, lignes A/B, protections, terminaison et connecteurs
Valeurs incorrectes des entrées analogiques	Section d’entrée	Tensions de référence, circuits d’entrée, corrosion et courants de fuite
Les sorties ne réagissent pas	Drivers ou relais	Circuits de commande, composants de puissance, contacts et connexions PCB
Les défauts apparaissent après échauffement	Dommage thermique	Régulateurs, condensateurs, semi-conducteurs et connexions soudées
Fonctionnement instable après exposition à l’humidité	Corrosion et diminution de la résistance d’isolement du PCB	Pistes, connecteurs, dépôts, résistance d’isolement et connexions entre circuits

Absence d’alimentation, redémarrages et fonctionnement instable du module

Si le CAREL PCOECU4850 ne démarre pas ou se réinitialise de manière cyclique, la section d’alimentation est l’une des premières zones à contrôler. Il faut vérifier la résistance des lignes avant d’appliquer la tension, les composants de protection, les circuits de redressement et de stabilisation ainsi que les condensateurs.

Après une surchauffe, les condensateurs électrolytiques et les régulateurs de tension sont particulièrement importants. La dégradation de leurs paramètres peut provoquer une ondulation excessive de la tension, un fonctionnement instable de l’électronique et des problèmes qui n’apparaissent qu’après avoir atteint une certaine température.

Le CAREL PCOECU4850 ne communique pas via RS485

L’absence de communication RS485 ne signifie pas automatiquement que le contrôleur principal est endommagé. Dans le module d’extension lui-même, le transceiver de communication, la protection contre les surtensions, le connecteur ou une portion de piste menant aux lignes A/B peuvent être défectueux.

Dans ce cas, le diagnostic du CAREL PCOECU4850 doit également inclure les résistances associées à la terminaison et à la polarisation du bus ainsi que le contrôle de la continuité des connexions. Après une panne de l’installation HVAC, il est également conseillé de vérifier les câbles et les autres appareils connectés au RS485, car la cause du problème peut se trouver en dehors de la carte elle-même.

Dysfonctionnement des entrées et sorties E/S

Une défaillance de la section E/S peut se manifester par une absence de réaction à un signal d’entrée, des valeurs analogiques incorrectes ou l’absence de commande des actionneurs. Les défauts provoqués par l’humidité sont particulièrement difficiles à détecter, car le module peut continuer à fonctionner alors que les mesures deviennent instables.

Lors du diagnostic, on contrôle notamment les tensions de référence des circuits de mesure, les drivers de sortie, les relais, les composants d’isolation ainsi que l’état des pistes et des connecteurs.

Comment la surchauffe et l’humidité endommagent-elles l’électronique HVAC ?

Humidité, condensation et corrosion du PCB

L’humidité dans un contrôleur HVAC peut provoquer aussi bien des courts-circuits immédiats que des problèmes se développant progressivement. Le condensat et les contaminants présents à la surface du PCB favorisent la corrosion du cuivre et des connexions métalliques. Ils peuvent également réduire la résistance d’isolement entre les pistes voisines.

Il peut en résulter des courants de fuite, des perturbations des signaux et des erreurs particulièrement visibles dans les circuits analogiques. Une exposition prolongée à l’humidité peut également provoquer une migration électrochimique entre les conducteurs.

Pour cette raison, un module ayant subi une infiltration d’eau ou une forte condensation ne doit pas être remis sous tension après un simple séchage superficiel. Il est d’abord nécessaire d’inspecter le PCB et de vérifier si des produits de corrosion ne subsistent pas entre ou sous les composants.

Surchauffe de l’alimentation et des composants électroniques

La surchauffe de l’électronique HVAC peut accélérer la dégradation des condensateurs électrolytiques, des régulateurs de tension, des semi-conducteurs et des connexions soudées. La panne n’est pas toujours visible à l’œil nu. Un composant peut continuer à fonctionner à température ambiante, mais perdre ses caractéristiques lorsqu’il chauffe.

Lors de l’intervention, il est donc important non seulement de mesurer la tension, mais aussi d’analyser sa stabilité, son ondulation ainsi que la température des composants pendant le fonctionnement. En cas de panne antérieure de la climatisation ou de la ventilation de l’armoire électrique, ces tests peuvent révéler la cause de problèmes qu’une simple inspection visuelle ne permet pas d’identifier.

Comment se déroule le diagnostic du CAREL PCOECU4850 ?

Un diagnostic professionnel doit être réalisé par étapes. Cela permet de limiter le risque d’endommager davantage le module et de déterminer si la panne concerne une seule section ou plusieurs zones de l’électronique simultanément.

Contrôle du PCB avant la mise sous tension

La première étape consiste à inspecter la carte sous grossissement. On recherche des traces de corrosion, des dépôts, des décolorations thermiques, des pistes endommagées, des composants surchauffés ainsi que des broches de connecteurs oxydées.

Après une panne liée à l’humidité, une attention particulière doit être portée aux zones autour des composants dont les broches sont très rapprochées ainsi qu’aux emplacements proches des connecteurs.

Diagnostic du circuit d’alimentation 24 Vac/Vdc

Avant de remettre le module sous tension, il faut contrôler la résistance des principales lignes et exclure tout court-circuit. Les composants de protection, les circuits de redressement et de stabilisation ainsi que les condensateurs sont ensuite vérifiés.

Lors d’une mise sous tension contrôlée, on vérifie les tensions présentes après les différents étages de l’alimentation, leur stabilité et leur ondulation ainsi que le comportement thermique des composants. Une température anormale d’un régulateur ou d’un semi-conducteur peut indiquer une surcharge ou une défaillance située plus loin dans le circuit.

Diagnostic de la communication RS485

Dans le circuit CAREL pCOe RS485 il faut contrôler le transceiver de communication, l’état des lignes A/B, les protections contre les surtensions, les composants de terminaison et de polarisation ainsi que les connexions avec le connecteur.

Il est important de distinguer une défaillance de la partie électrique de l’interface d’un problème lié à la configuration de l’ensemble du système. Après la réparation, la simple présence de tensions au niveau du transceiver ne suffit donc pas – il faut vérifier l’échange réel de données.

Test des entrées analogiques, numériques et des sorties

L’étape suivante consiste à contrôler les canaux utilisés par l’installation. Dans les sections analogiques, on vérifie notamment les circuits d’entrée et les tensions de référence. En cas de panne liée à l’humidité, il faut accorder une attention particulière aux courants de fuite et à l’instabilité des mesures.

Dans la section de sortie, les drivers, les relais et les composants d’isolation sont contrôlés. Si le module commandait une charge inductive, il est également important d’évaluer les composants de protection du circuit de sortie.

Test fonctionnel du module après réparation

La réparation de l’électronique ne doit pas s’arrêter au simple démarrage du module. Le CAREL PCOECU4850 doit être contrôlé pendant la communication RS485 ainsi que lors du fonctionnement des canaux E/S utilisés.

Un test sous charge réelle ou simulée permet de détecter des défauts qui n’apparaissent pas lors des mesures statiques de base. Cela est particulièrement important après une surchauffe, lorsque les paramètres des composants peuvent varier avec la température.

Réparation du module CAREL PCOECU4850 – quand la réparation est-elle pertinente et quand envisager un remplacement ?

Quels éléments du CAREL PCOECU4850 peuvent être réparés ?

La réparation du module CAREL PCOECU4850 peut comprendre aussi bien le remplacement d’un seul composant que la remise en état d’une partie plus importante de l’électronique. L’étendue de l’intervention dépend du type de panne et du degré de dégradation du PCB.

En pratique, l’intervention peut notamment comprendre :

• le remplacement des composants endommagés du circuit d’alimentation,
• le remplacement des condensateurs et des régulateurs de tension,
• la réparation de l’interface et du transceiver RS485,
• le remplacement des composants de protection du bus de communication,
• la réparation des drivers de sortie,
• le remplacement des relais,
• la réparation ou le remplacement des connecteurs corrodés,
• l’élimination des effets de la corrosion,
• la réparation des connexions soudées,
• la reconstruction des pistes PCB endommagées.

Le principal défi après une exposition prolongée à l’humidité consiste à déterminer jusqu’où la corrosion s’est propagée. Un léger dépôt près d’un connecteur peut être relativement simple à éliminer, tandis que des dommages situés sous des circuits intégrés ou affectant de nombreuses pistes peuvent considérablement augmenter l’étendue de la réparation.

Réparer ou remplacer le PCOECU4850 – quelle solution choisir ?

Pour la maintenance, la décision ne doit pas être fondée uniquement sur le prix de l’électronique. Le critère le plus important peut être la solution permettant de remettre l’installation HVAC en service plus rapidement et en toute sécurité.

La réparation mérite particulièrement d’être envisagée lorsque cette variante précise de la carte est associée à une configuration spécifique de la machine, lorsque la disponibilité d’un composant identique est limitée ou lorsque son remplacement par une autre version nécessiterait une configuration et une mise en service supplémentaires.

L’achat d’un autre module peut être plus judicieux lorsque le PCB est fortement corrodé, que des dommages importants affectent les couches internes de la carte ou que le coût de remise en état de l’électronique est disproportionné par rapport à la valeur d’un composant fonctionnel.

Dans le cas des cartes custom, il convient également de vérifier la référence complète de l’appareil et la révision du PCB. Un module physiquement similaire ne signifie pas toujours une configuration fonctionnelle identique.

Avant de commander un deuxième module, il est recommandé de faire diagnostiquer le PCOECU4850 endommagé. Cela permet de comparer le coût et le délai de réparation avec l’achat d’une pièce de rechange et de réduire le risque de commander une variante incompatible.

Comment réduire le risque d’une nouvelle panne de l’installation HVAC ?

Une réparation efficace du module ne résoudra pas le problème si la cause initiale de la panne reste présente dans la machine. Avant de remonter l’appareil, il est donc conseillé de vérifier les conditions à l’intérieur de l’armoire électrique et dans l’ensemble de l’installation.

Il faut notamment contrôler :

• la tension réelle d’alimentation du module,
• l’état de l’alimentation du système d’automatisation,
• la température à l’intérieur de l’armoire électrique,
• le fonctionnement de la ventilation et du refroidissement de l’armoire,
• le risque de formation de condensation,
• l’étanchéité du boîtier et des presse-étoupes,
• l’état des câbles et du blindage RS485,
• les connecteurs exposés à l’humidité ou à l’oxydation,
• les actionneurs raccordés aux sorties du module.

Si la panne a été provoquée par une surtension, un problème thermique ou une infiltration d’eau dans l’ensemble de l’armoire, il faut envisager que plusieurs composants du système d’automatisation aient pu être endommagés.

Comment préparer le CAREL PCOECU4850 pour l’envoi au service de réparation ?

Pour le diagnostic, il est utile de transmettre non seulement le module lui-même, mais aussi les informations essentielles concernant la panne. Une demande de service bien décrite permet souvent de commencer plus rapidement les mesures appropriées.

• Notez la référence complète CAREL PCOECU4850 ainsi que les marquages de révision visibles sur le PCB.
• Décrivez ce qui s’est produit immédiatement avant la panne.
• Indiquez s’il y a eu une surchauffe, une infiltration d’eau, de la condensation ou une panne d’alimentation.
• Décrivez les symptômes actuels : absence de communication, absence d’alimentation, E/S incorrectes, redémarrages ou autre comportement.
• Si l’appareil est humide ou si des traces de condensation sont visibles, n’effectuez pas de nouvelles tentatives de mise sous tension.
• Protégez l’électronique contre les dommages mécaniques et électrostatiques pendant le transport.

Il est également utile pour le service de savoir si la panne est apparue soudainement ou si des problèmes sporadiques de communication ou de mesures avaient déjà été observés auparavant.
