Réparation de variateurs de fréquence pour centrales de traitement d’air. Comment assurer la maintenance de variateurs Yaskawa de forte puissance dans les centrales de traitement d’air ?

Les variateurs Yaskawa utilisés dans les centrales de traitement d’air assurent la régulation fluide du fonctionnement des ventilateurs, la stabilité du débit d’air et la réduction de la consommation d’énergie. Lorsqu’un message indique que la ventilation ne fonctionne pas, le problème ne concerne très souvent pas uniquement le moteur ou l’automatisation du bâtiment, mais précisément le variateur de fréquence fonctionnant dans une application ventilateur exigeante.

Dans les sites industriels, commerciaux, technologiques, logistiques ou les salles blanches, une panne de centrale de traitement d’air est un événement critique. L’absence de renouvellement d’air peut arrêter la production, détériorer les conditions de travail, perturber le processus technologique ou imposer une intervention immédiate de la maintenance. C’est pourquoi la réparation, le diagnostic et la maintenance des variateurs pour centrales de traitement d’air doivent être réalisés non seulement au niveau de la simple lecture d’alarme, mais aussi au niveau de l’électronique de puissance, du circuit DC-Link, des modules IGBT, du circuit de refroidissement et de la carte de commande.

Chez RGB Elektronika, nous diagnostiquons, réparons, régénérons, testons et modernisons les variateurs Yaskawa pour ventilateurs ainsi que d’autres variateurs de fréquence utilisés dans les applications HVAC et industrielles. Nous prenons en charge aussi bien les appareils compacts que les unités de forte puissance, pour lesquelles le coût d’un arrêt est souvent nettement supérieur au coût d’une réparation professionnelle.

Appelez : +48 717 500 983

Variateurs Yaskawa dans les centrales de traitement d’air. Application, charges
et symptômes typiques de panne

Pourquoi les variateurs pour centrales de traitement d’air fonctionnent-ils dans des conditions difficiles ?

Les variateurs pour centrales de traitement d’air fonctionnent dans des applications à couple de charge variable.
Pour les ventilateurs, le couple résistant augmente avec le carré de la vitesse de rotation, c’est pourquoi une commande correcte de l’entraînement a un impact direct sur la stabilité de fonctionnement, la consommation de courant, la température de l’étage de puissance
et la durée de vie du variateur.

Cela signifie que le variateur ne se contente pas de démarrer le ventilateur, mais ajuste en permanence la fréquence, la tension
et la caractéristique de fonctionnement aux conditions de l’installation. Dans les centrales de traitement d’air, on rencontre aussi des facteurs qui accélèrent l’usure de l’électronique :

• fonctionnement continu vingt-quatre heures sur vingt-quatre, sept jours sur sept,
• température élevée à l’intérieur de l’armoire ou du boîtier de la centrale,
• encrassement des radiateurs et des conduits de refroidissement,
• vibrations provenant des ventilateurs, des moteurs et de la structure de la centrale,
• surcharges dues au grippage des roulements moteur, à l’encrassement de la turbine ou au blocage des registres,
• vieillissement des condensateurs électrolytiques dans le circuit intermédiaire DC-Link,
• surtensions et perturbations présentes dans le réseau d’alimentation.

Si la centrale fonctionne dans une installation critique, par exemple dans une usine de production, un laboratoire, un hall technologique ou un système de salle blanche, même une courte panne peut entraîner de graves conséquences organisationnelles et financières. Dans une telle situation, un diagnostic rapide du variateur est l’une des étapes les plus importantes pour rétablir le fonctionnement de l’installation.

Si la centrale de traitement d’air s’est arrêtée et qu’une alarme apparaît sur le variateur, il est recommandé d’envoyer l’appareil en diagnostic avant de décider d’un remplacement coûteux de tout l’entraînement.

Variateurs Yaskawa A1000, V1000, CIMR-AC4A0, CIMR-VC et CIMR-VMW dans les applications ventilateur

Dans les centrales de traitement d’air, on rencontre aussi bien des systèmes HVAC dédiés que des variateurs de fréquence universels adaptés à des applications industrielles plus exigeantes. Parmi les solutions fréquemment utilisées figurent les variateurs Yaskawa A1000 ainsi que les variateurs Yaskawa V1000.

Dans les applications de forte puissance, on utilise notamment les variateurs de fréquence Yaskawa CIMR-AC4A0, c’est-à-dire des variateurs triphasés alimentés sous une tension de quatre cents volts. Dans les systèmes plus petits et plus compacts, on peut rencontrer des appareils des familles V1000, souvent désignés comme Yaskawa CIMR-VC
ou, dans certaines exécutions matérielles, comme Yaskawa CIMR-VMW.

Ces variateurs Yaskawa pour ventilateurs offrent une commande V/f avancée ainsi qu’une commande vectorielle en boucle ouverte, appelée Open Loop Vector. Ces fonctions permettent d’adapter le fonctionnement de l’entraînement
à la caractéristique du ventilateur, de limiter les surcharges et d’améliorer la stabilité de fonctionnement. Dans de nombreuses applications, les algorithmes KEB, c’est-à-dire Kinetic Energy Buffering, sont également importants, car ils aident à maintenir le contrôle
de l’entraînement lors de perturbations momentanées de l’alimentation.

Du point de vue de la maintenance, il est toutefois important de noter que plus le système est développé et chargé, plus la maintenance au niveau des composants devient essentielle. Le simple remplacement du variateur par un nouveau modèle
ne résout pas toujours le problème si la cause initiale de la panne est le moteur du ventilateur, un registre bloqué, un système de refroidissement encrassé ou une alimentation instable.

La ventilation ne fonctionne pas. Quand le variateur peut-il être en cause ?

Un signalement du type la ventilation ne fonctionne pas est souvent trop général pour identifier immédiatement une cause précise. En pratique de maintenance, il faut vérifier toute la chaîne d’entraînement et de commande : alimentation, protections, automatisme, signaux de commande, variateur, moteur, câbles, ventilateur, registres
ainsi que la mécanique de la centrale.

Les symptômes suivants peuvent notamment indiquer une défaillance du variateur :

• le variateur ne démarre pas le ventilateur malgré la présence du signal de démarrage,
• l’entraînement démarre puis s’arrête immédiatement avec une alarme,
• le panneau affiche un défaut uV1, oC, oH1, GF, oL1 ou oL2,
• le ventilateur fonctionne de manière instable ou n’atteint pas la vitesse demandée,
• le variateur chauffe excessivement,
• une odeur d’électronique surchauffée est perceptible dans l’armoire,
• les protections d’alimentation déclenchent lors d’une tentative de démarrage,
• la centrale de traitement d’air signale un défaut d’entraînement, une surcharge ou une absence de débit.

Dans ces cas, il ne faut pas limiter le diagnostic à l’effacement de l’alarme. Un défaut récurrent indique une surcharge, une dégradation des composants ou une défaillance dans l’étage de puissance. La poursuite de l’exploitation peut entraîner le claquage des modules IGBT, l’endommagement de la carte de commande ou l’arrêt complet de la centrale.

Défaut uV1 et problèmes du circuit intermédiaire DC-Link

Dans les variateurs fonctionnant en continu, en particulier dans les unités de forte puissance telles que Yaskawa CIMR-AC4A0, le vieillissement des condensateurs électrolytiques dans le circuit intermédiaire DC-Link est une cause fréquente de problèmes. Avec le temps, l’électrolyte perd ses paramètres, la capacité diminue et l’ondulation sur le bus continu augmente.

L’un des symptômes de cet état peut être l’alarme uV1, c’est-à-dire DC Bus Undervoltage. Elle peut apparaître
au démarrage, lors d’un changement de vitesse, en cas de chute momentanée de la tension d’alimentation ou lors d’un fonctionnement sous charge plus élevée. Si la cause est la dégradation des condensateurs, le simple redémarrage du variateur
ne résoudra pas le problème.

Dans un tel cas, une action de maintenance efficace peut consister à réaliser un re-capping du bus DC, c’est-à-dire le remplacement des condensateurs électrolytiques par des composants présentant des paramètres de tension, de température et de courant appropriés. Après la réparation, il est également nécessaire de tester le variateur sous charge, car un comportement correct sans moteur ne confirme pas toujours son bon fonctionnement dans les conditions réelles d’exploitation de la centrale.

Défaut oC, surcharge du ventilateur et dommages des modules IGBT

L’alarme oC, c’est-à-dire Overcurrent, signifie que le courant admissible a été dépassé. Dans les centrales de traitement d’air, elle peut être liée à une défaillance du variateur lui-même, mais très souvent la cause se situe également
du côté de la mécanique ou du moteur.

Les causes typiques du défaut oC comprennent :

• roulements du moteur de ventilateur grippés,
• turbine bloquée,
• registre mécaniquement bloqué,
• démarrage trop rapide avec une forte inertie du système,
• court-circuit côté sortie,
• endommagement des modules de puissance IGBT,
• endommagement des drivers de grille ou des résistances de grille.

Dans les unités de plus de trente kilowatts, l’endommagement du module IGBT est particulièrement important, car une réparation incorrecte peut provoquer un nouveau claquage dès le premier démarrage. C’est pourquoi, lors de la maintenance, il faut vérifier non seulement le module de puissance lui-même, mais aussi le circuit de commande des grilles, l’isolation, les optocoupleurs, les résistances de grille, l’alimentation des drivers et les signaux PWM.

Défaut oH1, surchauffe du radiateur et encrassement du circuit de refroidissement

L’alarme oH1, c’est-à-dire Heatsink Overheat, indique une surchauffe du radiateur. Dans les centrales de traitement d’air, la cause est très souvent l’encrassement, un débit d’air limité à travers le radiateur, des ventilateurs de refroidissement sales ou un fonctionnement à température ambiante élevée.

Même si le variateur possède une classe d’exécution appropriée et est installé conformément au projet, l’encrassement prolongé du circuit de refroidissement provoque une augmentation de la température des modules de puissance. En conséquence, les condensateurs, les soudures, les composants semi-conducteurs ainsi que le convertisseur d’alimentation
sur la carte de commande vieillissent plus rapidement.

Dans les modèles tels que Yaskawa CIMR-VC ou d’autres exécutions compactes V1000, le problème de surchauffe peut être particulièrement dangereux, car l’espace de montage limité complique l’évacuation efficace de la chaleur. Le contrôle régulier du circuit de refroidissement, des ventilateurs et des radiateurs doit faire partie de la maintenance préventive.

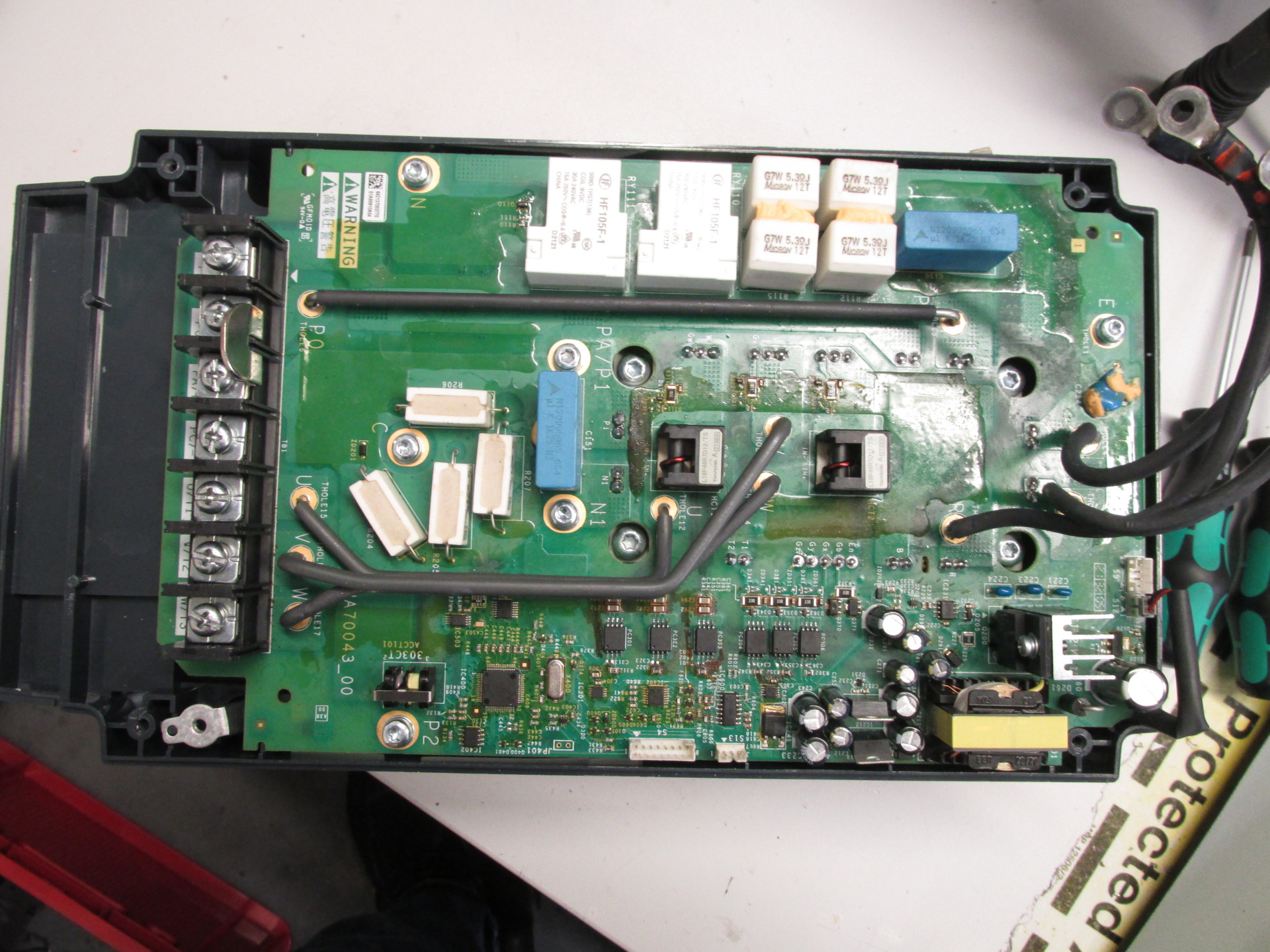

Diagnostic, réparation et modernisation des variateurs Yaskawa pour ventilateurs

À quoi ressemble un diagnostic professionnel d’un variateur Yaskawa ?

Le diagnostic professionnel des variateurs pour centrales de traitement d’air doit inclure à la fois l’analyse des symptômes signalés par l’utilisateur et les mesures de l’électronique de puissance. Dans le cas d’appareils tels que les variateurs Yaskawa A1000, les variateurs Yaskawa V1000, Yaskawa CIMR-AC4A0, Yaskawa CIMR-VC ou Yaskawa CIMR-VMW, il est essentiel de vérifier si le problème provient d’une défaillance du variateur, du moteur, de la charge mécanique, du système de commande ou de l’alimentation.

Le diagnostic ne doit pas s’arrêter à la lecture du code défaut. Le code d’alarme indique une direction, mais ne définit pas toujours la cause initiale. C’est pourquoi, en atelier, on analyse la section d’entrée, le circuit intermédiaire, le bloc onduleur, les circuits drivers, les alimentations auxiliaires, les capteurs de courant, la carte de commande et l’historique des défauts enregistré dans les registres de l’appareil.

Mesures statiques hors tension et évaluation de la section de puissance

La première étape est généralement le Cold Testing, c’est-à-dire des mesures statiques sans tension d’alimentation appliquée. À l’aide d’un multimètre, on vérifie notamment les chutes de tension sur les diodes de roue libre de la section redresseur et du bloc onduleur par rapport aux bornes du bus DC.

Une asymétrie des mesures peut indiquer une dégradation de la structure semi-conductrice, une défaillance du pont d’entrée ou une anomalie dans le module de puissance. Dans les variateurs de forte puissance, même de faibles écarts peuvent être importants, car sous charge ils peuvent entraîner une hausse rapide de température, des défauts de surcharge ou un claquage.

Analyse des drivers de grille, du PWM et des dommages IGBT

Si les modules IGBT ont été endommagés, le seul remplacement de l’élément de puissance ne suffit pas. Il faut vérifier si le driver de grille commande correctement les transistors. Pour cela, on analyse notamment les optocoupleurs, les résistances de grille, l’alimentation des drivers ainsi que les signaux PWM.

Après alimentation externe de la carte, il est possible de vérifier à l’oscilloscope les six canaux des signaux de commande. Une attention particulière est portée au Dead Time, à l’amplitude des impulsions, à la symétrie des signaux et à la raideur des fronts. Une commande de grille incorrecte peut provoquer une nouvelle défaillance IGBT même lorsque le nouveau module de puissance est opérationnel.

Historique des défauts, capteurs Hall et contrôle des paramètres U1 et U2

Dans le diagnostic des variateurs Yaskawa, l’analyse de l’historique des alarmes est importante, par exemple les registres U2-01
à U2-04. Elle permet de vérifier quels défauts se sont produits avant l’arrêt de la centrale et si la panne a été soudaine ou s’est développée progressivement.

En cas de défauts de fuite à la terre GF, de surcharges oL1 et oL2 ou d’indications de courant incorrectes, il faut également vérifier la chaîne de mesure du courant, y compris les capteurs Hall. Une mesure de courant erronée peut provoquer des arrêts injustifiés ou l’absence de protection efficace des modules de puissance.

Dans le cadre de la surveillance préventive, il est également utile de contrôler les paramètres U1 dans le Monitor Menu. L’observation régulière du courant, de la tension, de la fréquence, de la température et de l’état de charge permet de détecter plus tôt la dégradation des conditions de fonctionnement du variateur, avant l’arrêt de la ventilation.

Quelles actions de maintenance rétablissent le bon fonctionnement du variateur ?

L’étendue de la réparation dépend du modèle, de la puissance, de l’état de l’électronique et de la cause de la panne. Pour les variateurs Yaskawa destinés aux ventilateurs, les actions de maintenance peuvent inclure :

• remplacement des modules IGBT endommagés,
• réparation des drivers de grille,
• remplacement des condensateurs dans le circuit DC-Link,
• réparation des alimentations à découpage SMPS,
• nettoyage et régénération du circuit de refroidissement,
• remplacement des ventilateurs de refroidissement,
• réparation ou remplacement des composants de la carte de commande,
• vérification des capteurs de courant et des voies de mesure,
• contrôle des connexions, bornes, isolations et de la section d’entrée,
• tests sous charge après la réparation.

Un élément important d’une maintenance professionnelle est le test du variateur sous charge. Les appareils des séries Yaskawa V1000 et A1000 doivent être vérifiés sur des bancs permettant d’imposer le courant nominal conformément au rating Heavy Duty ou Normal Duty. Seul un tel test permet d’évaluer
si le variateur fonctionne de manière stable dans des conditions proches de l’application réelle.

Pendant les tests, la thermographie peut être utilisée pour enregistrer la température du bloc IGBT, et des oscilloscopes
avec sondes de courant peuvent servir à analyser la commutation des courants dans le circuit de sortie moteur. Ainsi, la maintenance
ne repose pas uniquement sur un démarrage à vide, mais confirme le bon fonctionnement du système dans des conditions d’exploitation.

Quand la réparation d’un variateur Yaskawa est-elle pertinente et quand faut-il envisager un remplacement ?

La réparation d’un variateur Yaskawa est particulièrement pertinente lorsque l’appareil est adapté à la centrale existante, possède la bonne puissance, la bonne configuration, le bon mode de montage et fonctionne avec l’automatisation du site. Dans de nombreuses installations, le remplacement par un nouveau modèle signifie non seulement l’achat de l’appareil, mais aussi la modification des paramètres, l’adaptation du câblage, la configuration de la commande, les essais de mise en service et le risque d’incompatibilité avec le système existant.

La réparation mérite d’être envisagée lorsque :

• la panne concerne le module de puissance, les condensateurs, l’alimentation, les ventilateurs ou la carte de commande,
• le variateur fait partie d’un système plus vaste dont la configuration est connue et éprouvée,
• un nouveau variateur présente un long délai de livraison,
• le coût de l’arrêt est élevé,
• l’appareil possède une exécution, des paramètres ou un mode d’intégration atypiques,
• le service maintenance souhaite réduire le coût total par rapport à l’achat d’un nouvel entraînement.

Le remplacement ou la modernisation peut être une meilleure solution si le variateur est fortement dégradé, s’il a été réparé à plusieurs reprises de manière non contrôlée, si des composants clés ne sont plus disponibles ou si ses paramètres ne correspondent plus aux exigences de l’installation. Dans ce cas, il est possible de sélectionner un appareil de remplacement, de reconstituer les paramètres de fonctionnement et de préparer la centrale à une exploitation ultérieure.

Il convient de rappeler que la décision ne doit pas se limiter au choix entre réparation et achat d’un nouvel appareil. Des solutions intermédiaires sont également possibles : régénération, modernisation, achat d’un variateur après service, remplacement d’éléments d’usure, préparation d’un appareil de réserve ou rachat d’un variateur endommagé.

Service, régénération, rachat et modernisation des variateurs Yaskawa chez RGB Elektronika

RGB Elektronika accompagne les services maintenance, production, automatisme et achats dans les situations où une panne de centrale de traitement d’air exige une décision rapide et techniquement justifiée. Nous assurons le diagnostic, la réparation, la régénération, la modernisation ainsi que le rachat de variateurs Yaskawa et d’autres variateurs de fréquence utilisés dans l’industrie.

Pour le service maintenance, l’essentiel est de réduire rapidement le temps d’arrêt. Pour le service achats, la disponibilité, le coût et la garantie sont déterminants. Pour la production, le rétablissement d’un fonctionnement stable de l’installation est essentiel. C’est pourquoi, pour les variateurs Yaskawa destinés aux centrales de traitement d’air, il est utile de faire appel à un service qui associe le diagnostic de l’électronique de puissance à une compréhension pratique des applications industrielles.
